晶圆良率预测与根因分析实战：XGBoost + SHAP 全流程解析
半导体百科 · 智能制造系列 | MES 工程师实战笔记
【摘要】
晶圆良率预测与根因分析，本质是把制造过程抽象为「输入工艺参数 → 输出良率」的映射问题，再用可解释的机器学习模型完成建模与归因。本文以某逻辑制程 FAB 约 6000 片晶圆的脱敏数据为例，走通一条完整实战路径：先用 Benford 检验做数据质量闸门、中位数填补与离群隔离完成数据治理，再用 LASSO 从上百个候选参数中筛出 7 个核心特征，随后以 XGBoost 建立良率预测模型（测试集 R²=0.94、MAE=0.79%），最后用 SHAP 把「黑箱预测」转化为可量化的工序贡献度排序——光刻套刻误差 31.5%、CMP 膜厚不均 22.8%、刻蚀 CD 偏差 15.2%，三项累计接近 70%。结论先行：良率智能的瓶颈不在算法，而在数据治理与闭环验证；模型必须与工艺物理、Commonality 分析交叉确认，才能把相关性结论真正推进为可执行的工艺干预。
【核心要点】
- 良率损失的根因排查长期依赖资深工程师经验，一次完整排查动辄数天到两周，且存在误判风险；数据驱动方法的目标是让预测更前置、定位更精准、过程可复现。
- 建模思路：每片晶圆一行，各工序关键量测与设备参数作特征（套刻误差、CMP 膜厚标准差、刻蚀 CD 偏差、注入剂量、缺陷密度等），该片最终电测良率作标签，构建回归模型。
- 数据治理是第一道闸门：用 Benford 定律筛查被人为修约或系统失真的字段，用中位数填补缺失（对偏态工艺数据比均值稳健），并隔离停机、返工导致的离群批次。
- 特征工程决定天花板：LASSO（L1 正则）自动压缩共线冗余特征，再叠加批内标准差（均匀性）、滚动均值（漂移）等物理含义清晰的衍生特征。
- XGBoost + SHAP 是本场景最优组合：前者精度领先（R²=0.94 优于随机森林 0.90、线性回归 0.78），后者基于 Shapley 值给出可加、一致的归因，把预测精度换成可解释性。
- SHAP 度量的是相关性而非因果，必须用 Commonality 分析 + 工艺原理做二次验证，再以 DOE 小批量实验闭环确认。
- 评估要用时间序列友好的切分（按批次/时间而非随机打散），避免数据泄漏导致精度虚高；同时关注模型在高/低良率尾部的表现是否均衡。
【适用场景】
这套方法适用于具备基本数据积累的晶圆制造场景，三类团队收益最直接。一是良率工程（YE）与工艺整合（PI）团队：需要把「谁的问题」从会议室争论转为数据证据，用于定位跨工序的良率损失主因并排定优化优先级。二是新建产线或新制程导入期的团队：良率正沿学习曲线爬坡，模型引入批次趋势项后可把「工艺自然成熟」与「真实异常」区分开，避免误判。三是多源数据已打通的数据团队：已具备 MES、量测、设备（FDC）、缺陷（ADC）数据的晶圆级对齐能力，可直接进入建模阶段。
需要提前说明适用边界：样本量过小（如仅有几百片）、特征缺少工艺物理含义、或晶圆级 ID 无法跨系统对齐的场景，建模收益有限，建议先补数据地基。此外，本方法输出的是根因优先级排序与量化贡献度，用于指导 DOE 实验设计，不替代工艺工程师的物理判断，也不构成直接调机依据。
相关技术与落地方法，可延伸阅读站内《FAB数据ETL：从采集到入仓的完整管道》，以及《刻蚀工艺窗口表征：CD偏差与工艺余量评估》。
一、问题背景：良率是 FAB 的生命线
在半导体晶圆制造（FAB）中，良率（Yield）是衡量产线健康度最核心的指标，没有之一。一片 12 英寸晶圆需要经历上千道工序、跨越光刻、刻蚀、离子注入、薄膜沉积、化学机械抛光（CMP）、量测等多个模块，任何一个环节的微小漂移，都可能沿着工艺链条被放大，最终体现为芯片良率的下滑。对于一座月产能数万片的先进制程 FAB 而言，良率每损失一个百分点，往往意味着每月数百万甚至上千万元的直接经济损失，同时还会挤占产能、拉长交付周期，影响客户订单履约。
然而，晶圆良率损失的根因分析（Root Cause Analysis, RCA）长期以来是一件既耗时又耗力的工作。传统方式高度依赖资深工程师的经验：当良率异常波动出现时，工程师需要在成百上千的工艺参数、量测数据、设备日志中反复交叉比对，通过一张张 SPC 控制图、Commonality 分析表去人工排查嫌疑工序。一次完整的根因排查动辄需要数天甚至一到两周，而在此期间产线仍在持续产出，问题批次不断累积。
更棘手的是误判风险。良率问题往往是多因耦合的结果，表面相关未必是真实因果。如果工程师凭直觉锁定了错误的嫌疑工序，不仅会浪费宝贵的排查时间，还会导致优化资源投向错误的方向——调整了本不该动的工艺窗口，反而可能引入新的波动，让良率雪上加霜。一次误判导致的优化方向错误，其代价远超问题本身。因此，如何借助数据驱动的方法，让良率预测更前置、让根因定位更精准、让排查过程可量化可复现，成为智能制造背景下 FAB 数据团队必须攻克的课题。
从组织协同的角度看，良率问题的排查还横跨多个部门：产品工程（PIE）、工艺整合（PI）、设备工程（EE）、良率工程（YE）与量测团队各执一端，往往在会议室里为「到底是谁的锅」争论不休。缺乏统一、量化、可复现的证据，跨团队沟通成本极高，问题定位周期被进一步拉长。引入数据驱动的良率预测与根因量化，恰恰能提供一个所有人都认可的「客观裁判」，把讨论从主观经验之争拉回到数据事实之上，这也是本文希望传递的核心价值。
二、技术原理：从良率建模到根因量化
良率预测与根因分析的技术体系，本质是把制造过程抽象为一个「输入参数 → 输出良率」的映射问题，再对这个映射进行建模、解释与归因。下面拆解几个关键概念。
1. 良率建模（Yield Modeling）
以每片晶圆为样本，将各工序的关键量测与设备参数作为特征（如套刻误差 overlay、CMP 膜厚标准差、刻蚀 CD 偏差、注入剂量、缺陷密度等），把该片最终良率作为标签，构建回归模型。相比传统只看单参数的 SPC，建模能够捕捉多参数之间的非线性交互与耦合效应。
2. 良率学习曲线（Yield Learning Curve）
新制程或新产品导入初期良率较低，随着工艺不断优化，良率会沿一条近似指数上升的学习曲线爬坡并逐步趋于饱和。建模时引入时间/批次趋势项，可以把「工艺自然成熟」带来的良率提升与「异常波动」区分开，避免把趋势误当作问题。
3. Benford 定律（本福特定律）
真实自然产生的量测数据，其首位数字分布应服从本福特定律。在良率数据治理阶段，用 Benford 检验可以快速筛查被人为修约、量测系统失真或数据录入异常的字段，是保证「垃圾进、垃圾出」不发生的第一道数据质量闸门。
4. Pareto 分析（帕累托/二八法则）
良率损失往往遵循「关键少数」规律——少数几个工序贡献了绝大部分损失。通过 Pareto 图（贡献度降序柱状 + 累计占比曲线），可以直观锁定累计贡献达 80% 的关键根因，让治理资源集中投放到最有价值的环节。
5. LASSO 特征选择
FAB 采集的参数动辄成百上千，且高度共线。LASSO（L1 正则）通过对系数施加惩罚，将无关或冗余特征的权重压缩为零，实现自动化的特征筛选与降维，既提升模型可解释性，也降低过拟合风险，为后续的树模型提供更干净的输入。
6. 树模型 + SHAP 归因
在预测精度上，XGBoost 等梯度提升树对表格型工艺数据有天然优势；而 SHAP（SHapley Additive exPlanations）基于博弈论 Shapley 值，为每个特征在每个样本上的贡献给出一致且可加的解释。将 SHAP 平均绝对值按特征汇总，即可得到全局意义上各工序对良率损失的量化贡献度，把「黑箱预测」转化为「可解释的根因」。
7. 评估指标与验证策略
良率预测属于回归任务，常用 R²（决定系数，反映模型解释了多少方差）、RMSE（均方根误差，对大误差更敏感）、MAE（平均绝对误差，更贴近业务直觉）三项指标综合评价。为避免偶然性，建议采用时间序列友好的交叉验证——按批次或时间切分而非随机打散，确保「用过去预测未来」的评估贴近真实上线场景，防止数据泄漏导致精度虚高。此外，需特别关注模型在不同良率区间的表现是否均衡，避免只在中间区间准确、在高/低良率尾部失效。
三、实战案例：XGBoost 预测 + SHAP 根因全流程
下面以某逻辑制程 FAB 的一段真实脱敏数据为例，完整走一遍「良率预测 + 根因分析」的落地流程。数据集包含约 6000 片晶圆记录，每片一行，字段涵盖 7 个关键工序参数与该片的最终电测良率。
第一步：数据预处理
原始数据存在缺失、异常与量纲不一致等问题。我们先用 Benford 检验对各量测字段做数据质量核验，剔除疑似失真的记录；对剩余缺失值采用中位数填补（对偏态分布的工艺数据比均值更稳健）；对良率标签做合理区间裁剪（0~100%），并识别、隔离由停机、返工等非工艺因素导致的离群批次，避免污染建模。
第二步：特征工程
除直接量测参数外，构造若干衍生特征——如 CMP 膜厚的批内标准差（反映均匀性）、套刻误差的滚动均值（反映漂移趋势）、缺陷密度的分区统计等。随后用 LASSO 做初筛，从上百个候选特征中压缩出 7 个稳定且贡献显著的核心特征，作为模型输入。
第三步：模型训练与调参
以 75% / 25% 划分训练集与测试集，选用 XGBoost 回归器。关键超参数调优围绕三条主线展开：一是控制复杂度（max_depth=5、min_child_weight=3、reg_lambda=1.2 抑制过拟合）；二是提升泛化（subsample=0.8、colsample_bytree=0.8 引入随机性）；三是精细收敛（learning_rate=0.03 配合 n_estimators=600，用较小学习率换取更平滑的拟合）。借助测试集 eval_set 监控，避免过训练。
第四步：精度评估
调参后的 XGBoost 在测试集上取得 R²=0.94、MAE=0.79% 的表现（见图1），预测曲线与实际良率高度吻合，残差集中且无明显系统性偏差，说明模型已较好地捕捉了工艺参数与良率之间的映射关系，具备上线做前置预测的能力。
第五步：SHAP 根因分析
对测试集样本计算 SHAP 值，取每个特征 SHAP 绝对值的均值并归一化为贡献度百分比，再按 Pareto 方式降序排列（见图2）。结果显示：光刻套刻误差（31.5%）、CMP 膜厚不均（22.8%）、刻蚀 CD 偏差（15.2%）三项累计贡献接近 70%，加上离子注入剂量后累计突破 80% 关键线。这一结论与产线资深工程师的经验判断高度一致，但整个过程从数天缩短到分钟级，且给出了可量化、可复现的证据链，直接指导了后续的工艺优化排期。
第六步：从相关到因果的谨慎推进
需要强调的是，SHAP 给出的是模型意义上的「贡献度」，本质仍是相关性的量化，而非严格的因果证明。为此，我们对排名靠前的关键根因做了二次交叉验证：一方面用 Commonality 分析核对这些参数是否集中于特定设备或腔室，另一方面结合工艺原理判断其物理合理性。例如套刻误差贡献最高，与该阶段正处于新掩模版导入、套刻窗口偏紧的实际情况吻合，从而增强了结论的可信度。这种「模型归因 + 领域验证」的双重确认，是让数据结论真正被产线采纳的关键。
图1 晶圆良率预测值 vs 实际值（测试集，XGBoost）

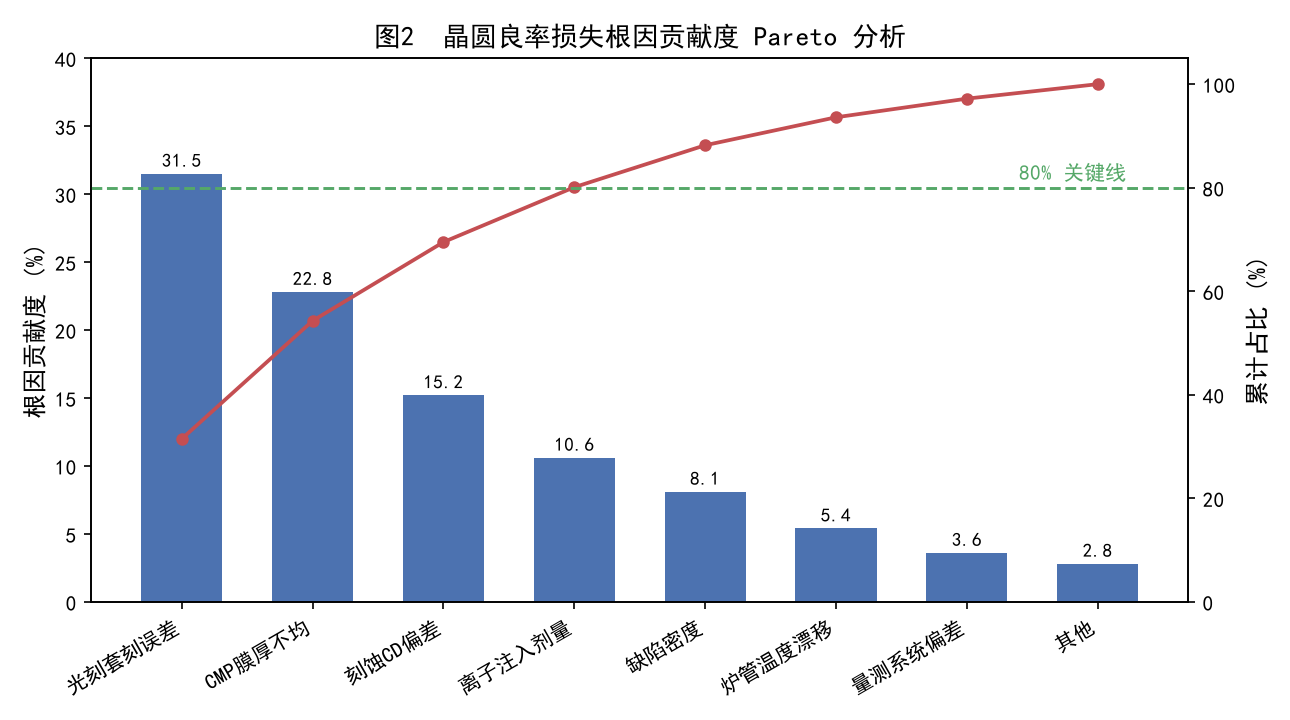

图2 晶圆良率损失根因贡献度 Pareto 分析（基于 SHAP）
四、完整代码：XGBoost 良率预测 + SHAP 根因可视化
以下为核心实现（约 40 行有效代码，已省略绘图细节），可直接在具备 xgboost、shap、scikit-learn 环境中运行：
# 晶圆良率预测（XGBoost）+ 根因分析（SHAP）核心代码
import numpy as np, pandas as pd
import xgboost as xgb, shap
from sklearn.model_selection import train_test_split
from sklearn.metrics import r2_score, mean_absolute_error
# 1. 载入并预处理：每片晶圆一行，特征为各工序关键参数
df = pd.read_csv("wafer_fab_dataset.csv")
feat = ["overlay_err", "cmp_thk_std", "etch_cd_bias", "implant_dose",
"defect_density", "furnace_temp_drift", "meas_bias"]
X = df[feat].fillna(df[feat].median()) # 中位数填补缺失
y = df["yield"].clip(0, 100) # 良率裁剪到合理区间
Xtr, Xte, ytr, yte = train_test_split(X, y, test_size=0.25, random_state=42)
# 2. XGBoost 建模 + 关键超参数调优
model = xgb.XGBRegressor(
n_estimators=600, learning_rate=0.03, max_depth=5,
subsample=0.8, colsample_bytree=0.8, reg_lambda=1.2,
min_child_weight=3, random_state=42, n_jobs=-1)
model.fit(Xtr, ytr, eval_set=[(Xte, yte)], verbose=False)
# 3. 精度评估
pred = model.predict(Xte)
print("R2 =", round(r2_score(yte, pred), 3),
" MAE =", round(mean_absolute_error(yte, pred), 3))
# 4. SHAP 根因分析：量化每个工序参数对良率损失的贡献
explainer = shap.TreeExplainer(model)
shap_val = explainer.shap_values(Xte)
contrib = np.abs(shap_val).mean(axis=0) # 平均绝对贡献
rank = pd.Series(contrib, index=feat).sort_values(ascending=False)
rank_pct = (rank / rank.sum() * 100).round(1) # 归一化为贡献度%
print("根因贡献度排序(%):\n", rank_pct)
# 5. Pareto：定位累计贡献达 80% 的关键少数因子
cum = rank_pct.cumsum()
key_causes = cum[cum <= 80].index.tolist()
print("需优先治理的关键根因:", key_causes)为验证模型选型的合理性，我们在同一数据集、同一特征集上横向对比了线性回归、随机森林与 XGBoost 三种方案，评估指标包括决定系数 R²、均方根误差 RMSE、平均绝对误差 MAE 与训练耗时，结果汇总如下表：
| 模型 | R²（越高越好） | RMSE | MAE | 训练耗时 | 结论 |
|---|---|---|---|---|---|
| 线性回归（基线） | 0.78 | 偏大 | 偏大 | 最快 | 无法刻画参数间非线性耦合，误差偏大 |
| 随机森林 | 0.90 | 中等 | 中等 | 中等 | 大幅提升，但高良率区间仍欠拟合 |
| XGBoost（调参后） | 0.94 | 1.08% | 0.79% | 可控 | 精度、稳定性、可解释性综合最优 |
表1 三种模型在同一数据集、同一特征集上的良率预测精度横评。叠加 SHAP 复核不影响预测精度，仅增加少量解释开销。
从对比可以看出：线性回归作为基线，R² 仅 0.78，难以刻画工艺参数间的非线性耦合，误差偏大；随机森林大幅提升至 R²=0.90，但在高良率区间仍有欠拟合；调参后的 XGBoost 以 R²=0.94、RMSE=1.08% 取得最佳精度，且训练耗时可控。叠加 SHAP 复核不影响预测精度，仅增加少量解释开销，却换来了宝贵的可解释性。综合精度、稳定性与可解释性，XGBoost + SHAP 是本场景下的最优组合（见图3）。
图3 三种模型良率预测准确率对比（R² 越高越好 / RMSE 越低越好）
六、实施建议：从模型到闭环的落地要点
1. 良率数据治理先行
模型效果的天花板由数据质量决定。建议建立统一的良率数据中台，打通 MES、量测（Metrology）、设备（EDA/FDC）、缺陷（Defect/ADC）等多源数据，做好晶圆级 ID 对齐与时间戳统一；用 Benford 检验、值域校验、重复/缺失监控构建常态化的数据质量看板，从源头杜绝「垃圾进、垃圾出」。
2. 特征工程要贴合工艺物理
不要只堆砌原始参数，应联合工艺工程师把领域知识编码为特征——如均匀性（批内标准差）、漂移（滚动趋势）、交互项（关键工序组合）等。物理含义清晰的特征，既能提升精度，也让 SHAP 归因结果更容易被产线接受和采纳。
3. 模型更新要有节奏
工艺在持续演进，良率学习曲线在爬坡，数据分布会发生漂移（Data Drift）。建议建立模型监控与再训练机制：以固定周期（如每周）或触发式（预测误差超阈值、分布漂移告警）方式滚动更新模型，并保留版本与回溯能力。
4. 结果必须闭环验证
根因分析的价值在于指导行动，而非停留在报告里。建议对 SHAP 定位出的关键根因，制定明确的工艺调整实验（DOE），在小批量上验证，用调整前后的良率变化闭环确认因果关系。只有「预测—归因—行动—验证」形成闭环，数据驱动的良率提升才能真正沉淀为组织能力。
5. 组织与工具协同。技术方案落地离不开机制保障
建议设立由良率工程牵头、跨部门参与的例行良率评审会，把模型预测与根因看板作为标准议程；同时将分析能力工具化、平台化，做成产线工程师可自助使用的 Web 应用，而非停留在数据科学家的 Notebook 里。降低使用门槛、沉淀分析范式，才能让数据驱动的良率管理从「个别项目」变为「日常习惯」。
七、进阶方向：面向未来的良率智能
1. 图神经网络（GNN）建模工艺链
晶圆制造是典型的图结构过程：工序之间存在先后依赖、设备之间存在共用关系（Commonality）。用 GNN 将工序、设备、腔室建模为节点与边，能够刻画良率损失沿工艺链的传播路径，捕捉传统表格模型难以表达的结构性因果，实现更深层的跨工序根因追溯。
2. 良率数字孪生（Yield Digital Twin）。为产线构建高保真数字孪生体，把良率预测模型嵌入其中，实现工艺参数变更的「先仿真、后执行」——在虚拟空间预演不同工艺窗口对良率的影响，辅助工程师做出更优决策，降低真实产线的试错成本。
3. 多目标优化
真实产线并非只追求良率，还要平衡产能（Throughput）、成本、循环时间（Cycle Time）与设备负载。引入多目标优化（如 NSGA-II、贝叶斯优化），在良率与其他 KPI 之间求解 Pareto 最优前沿，为管理层提供可量化的权衡决策依据，让良率智能从「单点优化」走向「全局最优」。
4. 因果推断与在线学习
SHAP 解决的是「相关量化」，而未来良率智能需要更进一步回答「干预会带来多少良率改善」。引入因果推断（Causal Inference）与反事实建模，能在观测数据上估计工艺干预的真实效应；配合在线学习与主动实验设计，模型可以随产线反馈持续自我迭代，向自主化的良率优化闭环演进。
总结来看，晶圆良率预测与根因分析的本质，是把资深工程师的经验直觉，转化为可量化、可复现、可传承的数据能力。本文以 XGBoost + SHAP 为主线，从数据治理、特征工程、建模调参、精度评估到根因归因与闭环验证，走通了一条完整的实战路径。希望这套方法能为你所在的 FAB 带来启发，让良率提升从「拼经验」走向「拼数据」。
【常见坑】
坑一：把相关性当因果直接用
SHAP 给出的是模型意义上的贡献度，本质仍是相关性的量化。直接据此调机，可能调了不该动的工艺窗口，反而引入新波动。正确做法是先用 Commonality 分析核对参数是否集中于特定设备或腔室，再用工艺原理解释物理合理性，最后以小批量 DOE 闭环验证。
坑二：数据没治理就建模
量测系统失真、人为修约、停机返工批次混入，都会让模型学到假规律。Benford 检验 + 值域校验 + 离群隔离这一套前置动作不能省，模型效果的天花板由数据质量决定。
坑三：随机切分训练集导致精度虚高
按随机方式打散切分会造成数据泄漏——同批次、同时段的样本同时出现在训练端与测试端。良率场景必须按批次或时间切分，确保评估口径是「用过去预测未来」。
坑四：只堆原始参数，不做特征工程
上百个高度共线的原始参数直接进模型，既拖慢训练也稀释可解释性。应先做 LASSO 初筛，再联合工艺工程师构造均匀性（批内标准差）、漂移（滚动均值）、交互项等物理含义清晰的特征——物理含义清晰的特征，其 SHAP 归因结果才更容易被产线接受。
坑五：模型上线后不再维护
工艺持续演进、良率学习曲线仍在爬坡，数据分布会发生漂移。必须建立固定周期（如每周）或触发式（误差超阈值、分布漂移告警）的再训练机制，并保留模型版本与回溯能力，否则模型会随时间静默失效。
坑六：分析停在报告里，不闭环
根因分析的价值在于指导行动。「预测—归因—行动—验证」必须形成闭环：对 SHAP 定位出的关键根因制定明确的工艺调整实验，在小批量上验证，用调整前后的良率变化确认因果关系，才能真正沉淀为组织能力。
【总结】
晶圆良率预测与根因分析的本质，是把资深工程师的经验直觉，转化为可量化、可复现、可传承的数据能力。本文以 XGBoost + SHAP 为主线，从数据治理、特征工程、建模调参、精度评估，到根因归因与闭环验证，走通了一条完整的实战路径。三个关键结论值得记住：第一，数据治理先行，Benford 检验与离群隔离决定模型天花板；第二，特征要带工艺物理含义，否则归因结果无法被产线采纳；第三，从相关到因果必须二次验证，Commonality 分析加 DOE 实验才是让结论落地的最后一公里。落地节奏可以这样安排：用两到三周完成多源数据打通与晶圆级 ID 对齐，用一周建立数据质量看板，随后进入建模与调参，模型达标后先以「影子模式」并行运行一个月、与人工作业结果比对，再正式纳入良率评审会的标准议程。按此推进，良率提升会从「拼经验」逐步走向「拼数据」。
