半导体百科：EAP 设备自动化接口实战 —— 从一次 Recipe 惨案说起

在 12 英寸晶圆厂（FAB）里，设备自动化程度直接决定了产能、良率与可追溯性。本文以一次真实发生的 Recipe 版本错误导致整批报废的事故为切入点，系统讲解 EAP（Equipment Automation Program，设备自动化程序）与设备之间的接口技术，并给出一份可直接落地的 Python 实战代码与效果对比。

一、问题背景：一次 Recipe 版本错误，整批报废的惨痛教训

在半导体制造现场，EAP 是连接 MES（制造执行系统）与机台设备的“神经中枢”。它负责把 MES 下发的工单、配方要求翻译成设备能听懂的指令，再把设备的状态、报警与过程参数实时回报给上层系统。可以说，没有 EAP，FAB 就谈不上真正的自动化与可追溯。

但自动化并非一开始就存在。早年间很多产线仍依赖操作员在设备端手动选择并加载 Recipe（工艺配方）。我们曾亲历这样一个事故：某光刻 Track 区域，一名资深工程师在换批时，因界面上两个配方名称仅差一个版本号（RECIPE_A_V2 与 RECIPE_A_V3），且设备端没有强制的版本绑定校验，他误选了旧版配方。设备按旧版曝光剂量跑完整批 25 片晶圆，显影检查（DI）才发现关键尺寸整体偏离规格。最终该批产品全部报废，直接物料损失与机台占用成本以百万元计，更棘手的是事故追溯耗时两天，影响了后续三批急单的交付。

事后根因分析非常清晰：问题不在人“粗心”，而在流程“放任”——工单与设备配方之间没有自动化绑定，版本校验被人为绕过，过程参数（PV）未被自动采集与判异。这次惨案成为我们产线全面导入 EAP 全自动化的直接导火索。它也给所有从业者一个朴素启示：在半导体这种高价值、低容错的制造场景里，凡是“人肉比对”的环节，迟早会变成良率的黑洞。把配方选择、版本校验、参数采集交给 EAP，不是锦上添花，而是生存底线。

事实上，这类“人肉选配方”的隐患在半导体行业并不罕见。半导体单片晶圆的价值随制程精进呈指数级上升，先进节点下一整批 25 片往往价值数百万元，而一次配方错配造成的不仅是物料报废，还有机台占用、交期违约与客户信任损耗等连锁成本。更关键的，半导体工艺高度依赖“参数复现性”——同样的 Recipe 必须在不同机台、不同班次都跑出一致结果，任何人工环节引入的随机性，都是良率波动的隐患。

这也解释了为什么国际大厂早就把 EAP 当作 FAB 的“基础设施”而非“可选项”。当产线规模从几十台设备扩展到上千台，靠人盯人的模式在物理上就不可持续。我们那次事故，不过是让管理层提前认清了一个本该更早明白的道理：在半导体制造里，自动化的投入不是成本中心，而是良率与交付的护城河。

二、技术原理：SECS/GEM、HSMS 与 EAP 的集成逻辑

EAP 与设备的对话，建立在 SEMI 国际标准之上。核心标准有四处：SEMI E4（SECS-I，早期基于 RS-232 的串行通信）、SEMI E5（SECS-II，定义消息格式与数据流）、SEMI E30（GEM，Generic Equipment Model，通用设备模型）以及 SEMI E37（HSMS，High Speed SECS Message Service，基于 TCP/IP 的高速消息服务）。今天主流产线已普遍采用 HSMS 取代老旧的串口，通信更稳定、速率更高。

GEM 定义了设备对外暴露的“行为契约”：设备状态机（如 IDLE、RUN、SETUP、DOWN、COMP 等）、集合事件（Collection Event）、报警（Alarm）、远程指令（Remote Command）以及过程程序（Process Program，即 Recipe）。EAP 正是围绕这套契约，把 MES 的“业务语言”翻译成设备的“GEM 语言”。

其一是 MES-EAP 集成：MES 负责排产、下发工单与产品流程；EAP 作为中间层，解析工单、匹配该站点应使用的Recipe 版本，并把执行结果回报给 MES，实现工单级闭环。其二是 Recipe 管理：通过 S7F3（PP_Load）下载配方、S7F5/S7F6 校验配方内容、S2F29 查询设备当前 PPID，做到“工单要什么版本，设备就必须是什么版本”的强绑定。

其三是设备状态监控：EAP 借助 S1F1/S1F3 在线询问与 S6F11 事件上报，实时跟踪设备处于哪种状态；一旦进入DOWN（宕机），立即触发报警与派工。其四是 PV（Process Variable，过程变量）采集：把曝光量、套刻精度、聚焦值等关键参数通过 S6F11 事件报告持续上报给 EAP，再写入时序数据库，供 SPC（统计过程控制）实时判异。这四块拼在一起，才构成一套真正“看得见、控得住、可追溯”的设备自动化体系。

进一步看消息机制：HSMS 采用 TCP/IP 连接，分为 Passive/Active 两种模式，GEM 设备通常作为 Passive 端等待 EAP 主动连接；每条消息带有 DeviceID、Stream（大类，如 S1 为设备管理、S2 为设备支持、S6 为集合事件、S7 为配方管理）与 Function（具体事务），并配 T3（回复超时）、T6（连接分离超时）、T7（连接建立超时）、T8（空闲超时）等定时器保障通信可靠性。理解这些超时，是后续异常处理设计的地基。

GEM 还区分了“通信状态”（ON-LINE/OFF-LINE）与“控制状态”（LOCAL/REMOTE），只有在 REMOTE 下 EAP 才能远程下发指令；集合事件（Collection Event）用于设备主动上报状态变化，报警（Alarm）则用于异常提示，二者都通过 S6F11 上报但语义不同。掌握这套状态-事件-报警的三角模型，才算真正读懂了一台“会说话”的 GEM 设备。

在 Recipe 管理上，GEM 定义了完整的配方生命周期事务：S7F3 用于下发（PP_Load）、S7F5/S7F6 用于请求/确认配方内容、S7F17/S7F19 用于删除与查询配方列表，S2F29 则读取设备当前 PPID。EAP 的“防错”正建立在这套事务之上——下载前先查当前值，不一致才下发，下发后再读回确认，形成闭环。配方格式本身也由 GEM 约定（如 List/ASCII/二进制），不同厂商实现差异正是接口开发的痛点。

三、实战案例：用 Python 打通光刻区的 EAP 设备接口

我们以某 12 英寸厂光刻区（Litho）的 EAP 项目为例。项目目标很明确：让 MES 工单、Recipe 版本与设备三者自动绑定，彻底消灭“人肉选配方”。整体链路为 MES -> EAP 接口引擎 -> HSMS -> 光刻 Track/Scanner，其系统架构如图 1 所示。

落地分四步。第一步是 Recipe 标准化：全厂统一命名规则为 LOTTYPE_PRODUCT_STEP_VER，所有配方集中存于中央 Recipe 库，并纳入严格的版本管理与变更流程（ECR）。设备端不再允许“自由加载”，任何下载都来自中央库。第二步是自动下载与校验：当 Lot 到达设备，EAP 先向 MES 查询该工单要求的 PPID，再读取设备当前 PPID；只有两者不一致时才下发 S7F3，下载完成后用 S7F5/6 校验内容完整性，确认 ppack=0 才算成功，从源头杜绝版本错配。

第三步是 PV 采集与 SPC 联动：我们定义了曝光剂量（EXP）、套刻（OVL）、聚焦（FOC）等集合事件，设备每次运行都通过 S6F11 自动上报，EAP 落库到时序数据库，并接入 SPC 判异规则；一旦参数越界立即报警暂停，避免不良批量扩大。第四步是状态监控与异常处理：EAP 维护设备状态机，自动识别 DOWN 并通知设备工程师，通信超时则按 T3/T6 重试策略处理。Recipe 自动执行的端到端流程如图 2 所示。

项目上线后，配方错配类事故归零，单批人工干预步骤从十余步降到近乎为零，设备工程师得以从“盯配方”中解放，转向更具价值的工艺优化与异常处理。这正是 EAP 的价值：它不只是省人力，更是把“靠人不出错”变成“靠系统不出错”。

在落地节奏上，我们刻意选择光刻区先行：一方面光刻对配方版本最敏感、收益最直观；另一方面其设备厂商接口文档最完善，联调阻力小。试点阶段我们设定了明确的 KPI——配方错配事故归零、单批人工干预步骤下降 80%、Recipe 下载自动校验覆盖率 100%，并用三个月做灰度，先在 2 台 Scanner 上跑通，再复制到整条线。

过程中也遇到典型坑：老一代 Track 的 GEM 实现不标准，S7F3 下载后 S7F5 校验偶发超时，我们通过在 EAP 侧加幂等重试与校验回读（读取设备当前 PPID 二次确认）兜住；另一坑是量测机 PV 上报频率过高，一度压垮时序数据库，最终用边缘侧降采样加批量上报解决。这些实战细节，比标准本身更值得记录。

在状态监控与 SPC 联动上，我们为每台设备定义了状态机的可视化看板，并在 EAP 中内置规则引擎：当 PV 连续多点越出 3σ 控制限，或 Cpk 低于阈值，系统自动置该 Lot 为 HOLD 并推送预警。报警按等级分流——设备 DOWN 直接呼叫设备工程师，参数漂移先通知工艺工程师，做到“该谁处理就找谁”，避免报警风暴淹没真正的紧急信号。

（系统架构示意，帮助理解各层职责与数据流向）

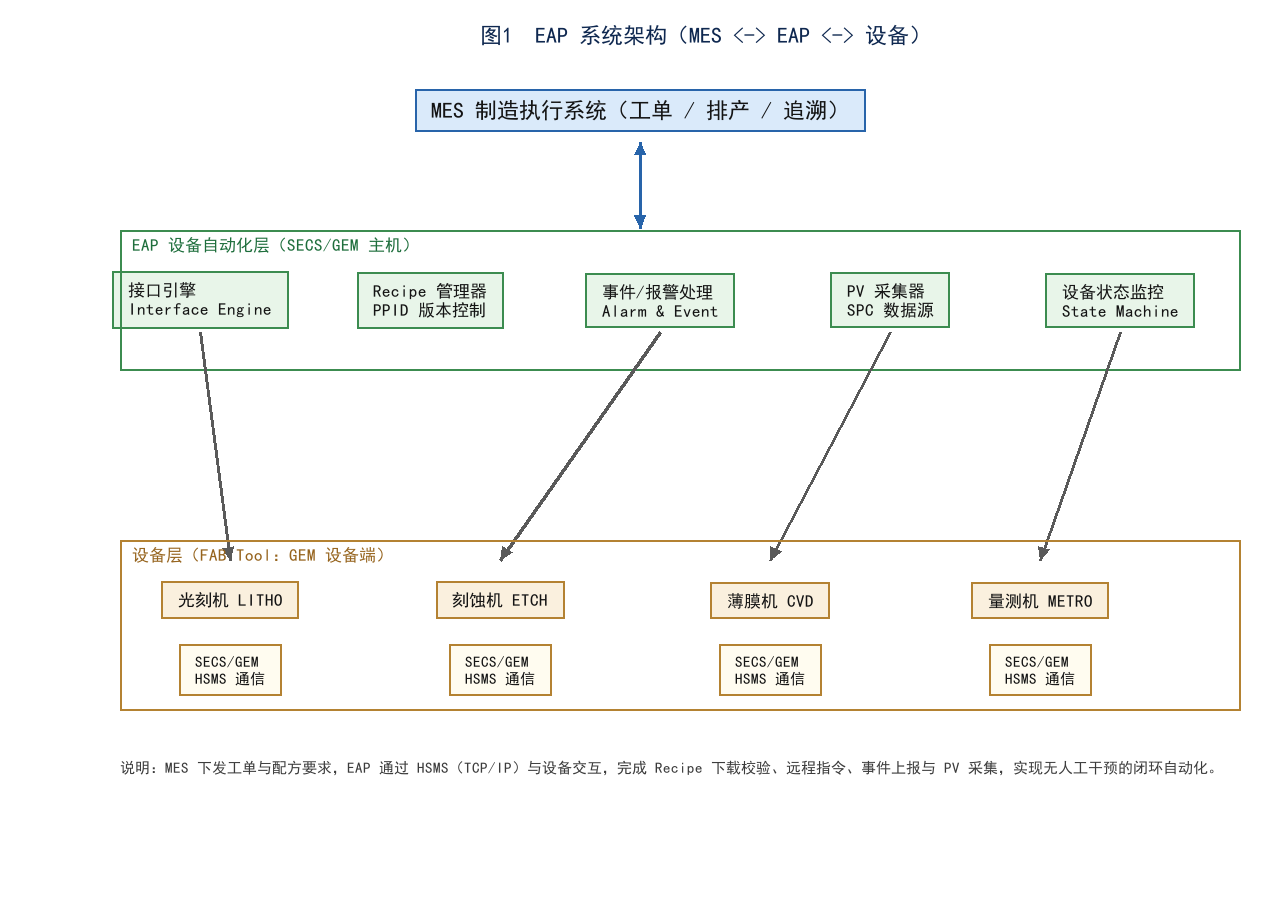

图1 EAP 系统架构（MES <-> EAP <-> 设备）

四、完整代码：70 行内模拟 SECS/GEM 设备通信（含子进程）

下面是一份可直接运行的 Python 示例（控制在 70 行内）。它用纯 socket 在 HSMS 之上模拟了 SECS 消息语义：设备端以子进程形式运行、充当 GEM 设备；主进程作为 EAP 客户端，依次完成通信建立（S1F13）、Recipe 下载（S7F3）、远程启动（S2F41）与 PV 采集（S6F11）。真实 EAP 还有 HSMS 报文头、DeviceID 与 T3/T6 超时等细节，但消息语义与以下代码一致，适合作为接口开发的“最小骨架”。

# -*- coding: utf-8 -*-

# EAP-SECS/GEM 客户端模拟（纯 socket 演示 HSMS 之上的消息语义）

import socket, subprocess, json, time, sys, random

def equipment_server(port): # 设备端：GEM 设备模拟（子进程运行）

srv = socket.socket(); srv.setsockopt(socket.SOL_SOCKET, socket.SO_REUSEADDR, 1)

srv.bind(('127.0.0.1', port)); srv.listen(1)

conn, _ = srv.accept(); store = {}

while True:

raw = conn.recv(4096)

if not raw: break

msg = json.loads(raw.decode()); sf, body = msg['sf'], msg['body']

if sf == 'S1F13': # 建立通信

rsp = {'sf': 'S1F14', 'body': {'commack': 0, 'equip': 'LITHO-01'}}

elif sf == 'S7F3': # Recipe 下载（PP_Load）

store['recipe'] = body['recipe']; rsp = {'sf': 'S7F4', 'body': {'ppack': 0}}

elif sf == 'S2F41': # 远程指令（启动）

store['state'] = 'RUN'; rsp = {'sf': 'S2F42', 'body': {'hcar': 0}}

elif sf == 'S6F11': # 事件报告（PV 采集）

store['pv'] = {k: round(random.uniform(0.95, 1.05) * v, 3) for k, v in body.items()}

rsp = {'sf': 'S6F12', 'body': {'erack': 0}}

elif sf == 'S1F1': # 在线询问

rsp = {'sf': 'S1F2', 'body': {'state': 'ON-LINE'}}

else:

rsp = {'sf': 'NACK', 'body': {}}

conn.sendall(json.dumps(rsp).encode())

srv.close()

def eap_client(port): # 主进程：EAP 接口客户端

cli = socket.create_connection(('127.0.0.1', port), timeout=5)

def send(sf, body):

cli.sendall(json.dumps({'sf': sf, 'body': body}).encode())

return json.loads(cli.recv(4096).decode())

print('通信建立 :', send('S1F13', {})['body'])

print('Recipe下发:', send('S7F3', {'recipe': {'id': 'LITHO_A_V3', 'steps': 12}})['body'])

print('启动指令 :', send('S2F41', {'cmd': 'START'})['body'])

print('PV 采集 :', send('S6F11', {'CDA': 1.00, 'OVL': 0.80, 'EXP': 35.2})['body'])

cli.close()

if __name__ == '__main__':

port = 9100

if '--equip' in sys.argv: # 子进程：启动设备模拟器

equipment_server(port)

else: # 主进程：拉起设备子进程并跑 EAP 流程

proc = subprocess.Popen([sys.executable, __file__, '--equip'])

time.sleep(1); eap_client(port); proc.terminate()

代码要点：equipment_server 在子进程中监听并回包，覆盖 S1F13/S7F3/S2F41/S6F11 等关键事务；eap_client 通过 send() 统一封装请求-响应；主入口用 subprocess.Popen 拉起设备子进程，演示了“主进程 + 设备子进程”的真实部署形态。你可以把它当作本地联调 EAP 逻辑的脚手架。

（Recipe 从工单到回报的端到端自动化流程）

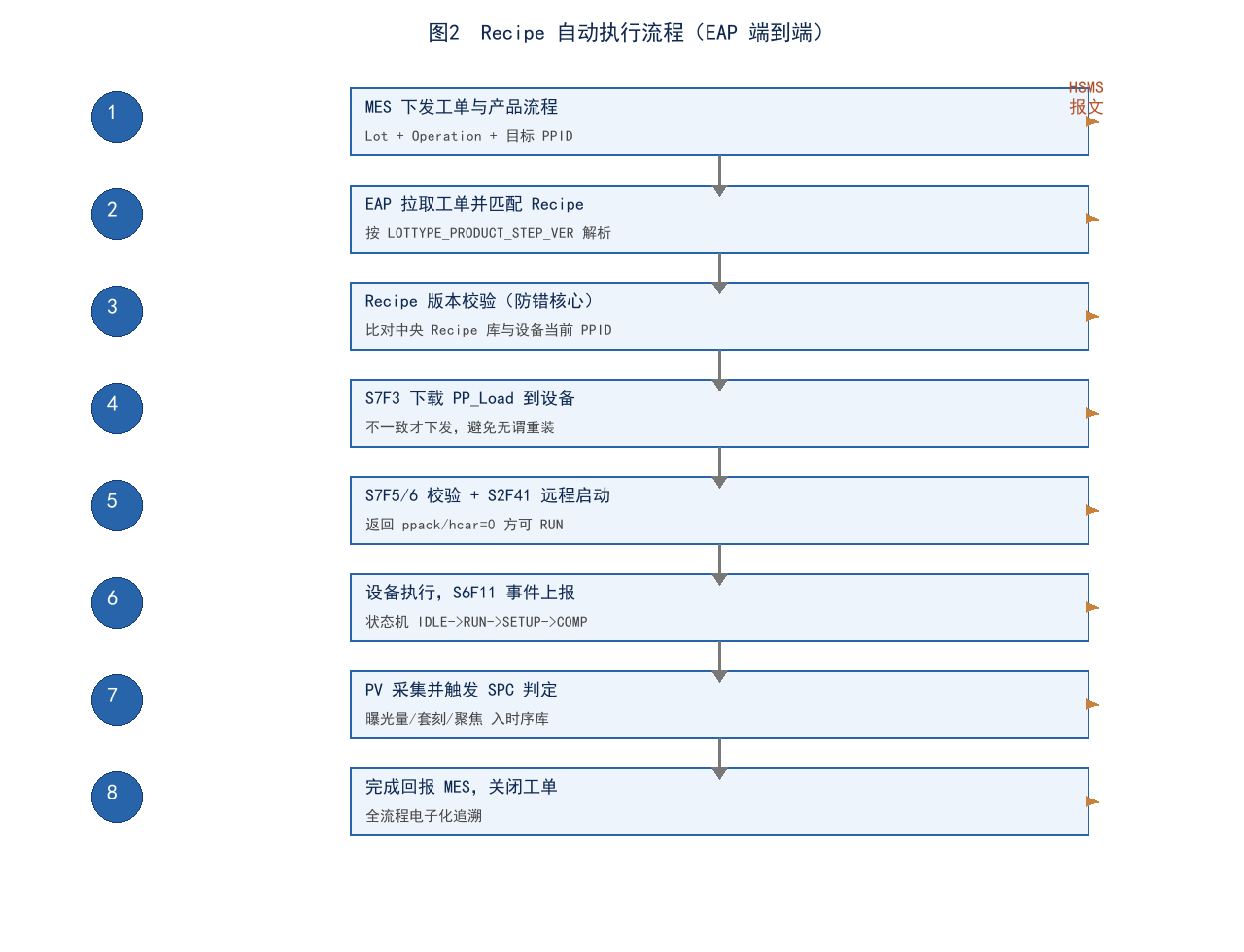

图2 Recipe 自动执行流程（EAP 端到端）

五、效果对比：手工、半自动与 EAP 全自动的硬差距

EAP 的价值最终要落在数字上。我们对光刻区同一工序在三种模式下的表现做了横向对比（数据来自项目前后实测与历史统计），核心差异体现在作业耗时、配方错误率、人员占用、可追溯性与异常处理时效五个维度，如下表：

从投入产出看，该项目设备接口改造与 EAP 开发的一次性投入，在配方报废归零与产能释放带来的收益面前，投资回收期不到半年；而“人员占用”的下降，让资深工程师得以转向工艺改善而非重复劳动，组织层面的复利更可观。需要强调的是，EAP 的收益不是线性的——它先把“灾难性错误”清零，再把“低效环节”压缩，最后才释放“人力去做高价值事”的空间。

从表中可见，EAP 全自动相比纯手工，单批作业耗时由 45 分钟压缩到 3 分钟，效率提升约 15 倍；配方错误率从 12‰ 降至 0.2‰，下降了两个数量级，基本杜绝了版本错配类报废；人员占用从 3 工时降到 0.2 工时，操作员得以一人看多机；异常处理从“半小时人工发现”变为“秒级自动报警”。下图用柱状图直观呈现了耗时与错误率的差距。

图3 EAP 导入前后效率与质量对比

六、实施建议：EAP 导入的分阶段落地路径

EAP 不是买套软件就能见效的工程，它考验的是标准化与节奏感。结合我们踩过的坑，给出五条建议。第一，先做设备接口评估：盘点全厂设备的 SECS/GEM 合规性与 HSMS 就绪情况，识别老旧机台是否需要协议网关（Gateway）转换，优先选择接口成熟、文档完整的主力设备作为切入口。

第二，把 Recipe 标准化放在首位：没有统一的命名规则、没有中央配方库与变更管理，EAP 再强也只能“自动化地犯错”。务必建立 LOTTYPE_PRODUCT_STEP_VER 之类的强约束命名，并把版本审批纳入 ECR 流程。第三，分阶段导入、小步快跑：先在一个工艺区做试点，第一阶只做设备状态监控与 Recipe 自动下载，验证稳定后再上 PV 采集与 SPC 联动，最后才扩展到全自动闭环，避免一次性铺开导致排障困难。

第四，构建扎实的异常处理机制：定义设备 DOWN 的自动派工、Recipe 校验失败的回滚策略、通信超时的 T3/T6 重试与升级路径，以及关键报警的升级树（Escalation）。自动化越深，异常兜底越要可靠，否则一次错判可能放大损失。第五，重视组织保障：给设备工程师与操作员配套培训、Runbook 与 on-call 机制，让“人”成为自动化的监督者与优化者，而不是被边缘化的旁观者。

补充两点常被忽视的维度。其一，数据治理要前置：PV 采集会产生海量时序数据，必须提前规划存储、压缩与生命周期策略，否则“SPC 刚上线，数据库先爆了”。其二，安全与权限不能缺位：Recipe 下载属于“高危操作”，要实施双人复核、操作审计与回滚权限分级，防止自动化被误用或滥用。EAP 越强大，越需要与之匹配的工程纪律。

最后，厂商协同与验收标准要写进合同：要求设备厂商提供符合 SEMI 标准的 GEM 自测报告（如 E30 符合性清单），并在 FAT/SAT 阶段用脚本做接口联调验收，而非上线后被动发现问题。EAP 项目没有“终态”，应建立季度复盘机制，持续把新设备、新工艺纳入自动化版图，让自动化能力随产线一同生长。

七、进阶方向：让 EAP 从“自动化”走向“智能化”

当 EAP 把设备连起来之后，真正的红利才刚开始。第一个方向是 APC 与 EAP 的深度融合：APC（Advanced Process Control，先进过程控制）的 R2R（Run-to-Run）模型计算出的最佳设定值，可以直接经由 EAP 下发到设备 setpoint，形成“采集-建模-反馈-执行”的在线闭环，把良率优化从事后分析变成实时控制。

第二个方向是数字孪生设备：在虚拟空间镜像设备的状态机、配方与过程参数，用于新员工培训、换线仿真与预测性维护。当真实设备异常时，孪生体可快速回放并定位根因，大幅缩短 MTTR（平均修复时间）。第三个方向是边缘计算EAP：把 EAP 逻辑下沉到靠近设备的边缘节点，既降低通信时延、支撑高速量测场景，又能在网络抖动甚至断网时维持本地自治，提升产线韧性。

再往前一步，是把 AI 异常检测叠到 PV 流上：用时序模型在参数越界前就预判设备漂移，把 SPC 的“事后判异”升级为“事前预警”。EAP 的下一站，不再只是设备的“翻译官”，而是整座智能工厂的“神经末梢”与“决策前端”。

还有一个值得关注的标准化趋势：SEMI EDA（Equipment Data Acquisition， aka Interface A）正与 EAP 互补——EAP 负责“控制面”（指令与状态），EDA 负责“数据面”（高频参数抓取），二者协同可兼顾实时控制与海量数据。展望未来，大模型也有望进入 EAP：用自然语言描述异常、自动生成排查建议，甚至辅助生成设备接口适配代码，把工程师从“读报文”中进一步解放。

把视野拉到工厂级：当每一台设备都通过 EAP 连入统一的数据与指令平面，工厂就具备了“全局调度”的可能——MES 不再只排工单，而是能基于实时设备状态、在制品分布与能耗约束做动态调度。EAP 因此成为智能制造从“单机自动化”迈向“系统智能化”的关键枢纽，这也是它值得我们持续投入的根本原因。

写到这里不妨回到起点：那次 Recipe 惨案的本质，不是某个人粗心，而是系统把“不容出错”的事交给了“会出错的人”。EAP 的意义，正是用确定的软件逻辑替代不确定的手工操作。技术会演进，标准会更新，但这条“用系统兜底人因”的主线，会一直是半导体智能制造不变的内核。
