半导体百科：半导体薄膜厚度均匀性分析与工艺改善实战

【摘要】

本文系统梳理薄膜沉积领域的核心问题与落地路径。薄膜厚度是半导体 FAB 中最基础、也最容易被低估的工艺参数之一。全文围绕「问题背景：只看均值，三个月漏掉 150 万损失、技术原理：测量方法选型与均匀性指标定义、实战案例：PECVD TEOS Oxide 从 4.8% 到 1.6% 的改善、完整代码：测量数据 → 均匀性指标 → 可视化（≤80 行）、效果对比：多维度量化看改善」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：本文首发于「半导体智能创造」| MES 工程师实战笔记 https://blog.csdn.net/yeflashzhihui。补充说明：CVD 依靠气相前驱体在表面反应成膜，保形性由表面反应速率与扩散速率的相对关系决定：反应受扩散限制时保形性好，受表面反应限制时容易在开口处堆积形成悬垂。温度与压力是最主要的调节手段。

【核心要点】

问题背景：只看均值，三个月漏掉 150 万损失：2024 年第三季度，我负责的一台 300mm PECVD 腔，连续三批 TiN barrier wafer 在电性测试（WAT）站点出现边缘 wafer 的 …
技术原理：测量方法选型与均匀性指标定义：要解决均匀性问题，第一步是把"厚度"测准。业界主要有三种手段，各自适用场景不同，不能互相替代。
实战案例：PECVD TEOS Oxide 从 4.8% 到 1.6% 的改善：对象是一台 300mm PECVD 腔沉积的 TEOS Oxide，目标厚度 500nm，规格 ±5%（即 475~525nm）。
完整代码：测量数据 → 均匀性指标 → 可视化（≤80 行）：下面这段代码是生产环境脚本的精简版，可直接跑通。它完成四件事：构建 81 点厚度场、计算两类均匀性指标、做径向归并、出热力图加径向趋势图。
效果对比：多维度量化看改善：改善不是一句"更均匀了"就能交代的，必须用可量化的维度对比。下表把优化前后的核心指标摊开：
实施建议：分阶段落地与风险规避：建议按四个阶段推进，不要一上来就大改 recipe：

【适用场景】

膜厚与应力双重超标批次的归因分析。
高深宽比结构的填充方案选型：CVD、ALD 与 PVD 的组合设计。
新靶材或新前驱体的导入验证。
薄膜附着不良导致剥离的问题定位。

薄膜厚度是半导体 FAB 中最基础、也最容易被低估的工艺参数之一。CVD（化学气相沉积，Chemical Vapor Deposition）、PVD、PECVD 几乎每一个模块都在沉积薄膜，而厚度均匀性直接决定了器件的电学性能、良率与可靠性。本文以 300mm 产线 PECVD TEOS Oxide 为案例，系统讲解光谱法与台阶仪两种测量方法、均值/标准差/3σ 均匀性/% 等指标的计算逻辑、以及热力图与径向趋势分析的可视化方法，并给出可直接复用的 Python 完整代码。通过温度、压力、时间三个工艺窗口参数的协同优化，我们把 3σ 均匀性从 4.8% 降到 1.6%，规格 pass 率从 78% 提升到 100%，Cpk（过程能力指数，Process Capability Index）从 0.92 提升到 1.85。

文章面向的对象是工艺整合工程师（PIE）、设备工程师（EE）以及良率工程师（YE），读完应当能够独立搭建一套"测量—计算—可视化—报警"的薄膜均匀性分析流程，并据此驱动真正的工艺改善。

🔧 配套工具：本节的核算／判读可用站内工具直接跑，推荐 FAB_薄膜厚度均匀性分析详解、薄膜厚度均匀性分析器、刻蚀速率均匀性分析器详解（zip 包，含可运行 Python 脚本与示例数据）。
这个方向的工具共 64 款，完整清单与选型建议见半导体工艺参数分析工具包。全部 351 款见工具资源包下载页。

一、问题背景：只看均值，三个月漏掉 150 万损失

2024 年第三季度，我负责的一台 300mm PECVD 腔，连续三批 TiN barrier wafer 在电性测试（WAT）站点出现边缘 wafer 的 Vt 漂移超标，整批良率从 98.2% 掉到 91.5%。按当时每片约 4200 美元的成本估算，单批报废约 37 片，损失约 15.5 万美元，三个月累计漏掉的损失接近 150 万人民币级别。更糟的是，FDC（故障侦测与分类）系统完全没有报警。

事后复盘才发现问题出在"只看均值"的坏习惯上：整批的膜厚均值是 502nm，目标 500nm、规格 ±5%，表面看一切正常。但当我们把 49 点 full wafer mapping 拉出来，边缘环（edge ring）的厚度比中心高 11.3%，边缘局部点已经突破 USL（525nm），而中心区域又逼近 LSL（475nm）。根因是腔体 seasoning（ conditioning）漂移叠加 showerhead 局部堵塞，导致反应气体分布不均，呈现强烈的 edge-high 径向梯度。

这个坑教会我们一件事：膜厚均值在 spec 内，绝不等于整片均匀。单点和均值都会掩盖空间分布异常，必须做 full wafer mapping，并进一步做径向分析，才能把"系统梯度"从"随机波动"里分离出来。下面这一整套方法，就是为了让这种异常在下一个批次之前就被抓住。

二、技术原理：测量方法选型与均匀性指标定义

要解决均匀性问题，第一步是把"厚度"测准。业界主要有三种手段，各自适用场景不同，不能互相替代。

（1）光谱反射法（Spectral Reflectometry / 干涉法）：利用薄膜上下界面反射光的干涉条纹，反演膜厚。优点是纯非接触、无损、单点测量不到 2 秒，inline throughput 极高，天然适合 49/81 点 full wafer mapping；局限性在于它依赖光学模型（需要已知薄膜的 n/k 折射/消光系数），对多层 stack 需要模型解耦，粗糙表面散射会带来误差。

（2）台阶仪（Stylus Profilometer）：机械探针划过一道刻蚀台阶，直接测高差。绝对精度可达亚纳米级，不依赖任何光学模型，因此是光谱法的 golden reference（金标准），用来离线标定与模型校准；但它的接触式测量有划伤风险，速度慢（分钟级每点），无法做高频 inline 监控。

（3）椭偏仪（Ellipsometry）：通过测量偏振态变化反演 n/k 与厚度，精度高，可测极薄膜（<10nm）。缺点是测量慢、对样品要求高、建模复杂，多用于研发与关键薄层。

选型结论：inline 监控用光谱法做高频 mapping，台阶仪/椭偏仪做离线标定与交叉验证，二者形成闭环校验。如果光谱法模型久了不校准，n/k 漂移会让整张 map 系统性偏移，所以必须建立"每月台阶仪校准"的硬性机制。

测准之后，关键是定义"均匀性"这个指标。最常用的是 3σ 均匀性：3σ% = 3×std / mean × 100%。它把绝对波动按均值归一，方便跨膜厚比较。另一个常用口径是 range 均匀性：Range% = (max − min) / (max + min) × 100%，对离群点更敏感。部分工厂还用 NU = (max − min) / (2 × mean)。为什么一定要看径向？因为工艺非理想时，厚度往往沿半径呈现系统性梯度（edge-high / edge-low / center-high），把每一圈环的平均厚度画出来，就能分离出"系统分量"（径向曲线形状）和"随机分量"（环内 std），这正是指导 recipe 调整方向的依据。

三、实战案例：PECVD TEOS Oxide 从 4.8% 到 1.6% 的改善

对象是一台 300mm PECVD 腔沉积的 TEOS Oxide，目标厚度 500nm，规格 ±5%（即 475~525nm）。测量采用光谱反射法，9×9 = 81 点 full wafer mapping（中心 1 点 + 8 圈环）。

配方 A（优化前）：沉积温度 400°C，腔压 2.0 Torr，RF 功率 300W，沉积时间 60s，showerhead 已累计 800 runs 未清洁。

结果 A：均值 502.1nm，标准差 8.0nm，3σ 均匀性 4.8%，range 均匀性 18.6%，边缘环有 12 个点突破 USL，整片规格 pass 率仅 78%，Cpk 0.92（低于 1.33 的合格线）。

诊断环节是这套方法的灵魂。我们把 81 点按半径归并到 5 个环，发现径向曲线呈强烈 edge-high：中心 498nm → 边缘 531nm，差值 33nm，远大于随机波动。结合设备日志，判定为两件事叠加：一是 showerhead 局部堵塞使中心进气多于边缘；二是 400°C 高温下的热壁效应放大了径向温度梯度。

配方 B（优化后）：沉积温度降到 380°C（抑制热壁效应）、腔压升到 2.5 Torr（改善气体扩散均匀性）、沉积时间延长到 72s（补偿沉积速率下降）、showerhead 改为每 400 runs 强制清洁，并增加 30s N2 purge 驱散残留。

结果 B：均值 500.3nm，标准差 2.7nm，3σ 均匀性 1.6%，range 均匀性 6.0%，边缘最高 518nm 远低于 USL，规格 pass 率 100%，Cpk 1.85。三个参数的协同调整，带来了量级上的改善。

四、完整代码：测量数据 → 均匀性指标 → 可视化（≤80 行）

下面这段代码是生产环境脚本的精简版，可直接跑通。它完成四件事：构建 81 点厚度场、计算两类均匀性指标、做径向归并、出热力图加径向趋势图。关键行都标了"为什么这样写"。

import numpy as np
import matplotlib; matplotlib.use('Agg')
import matplotlib.pyplot as plt

# 1) 构造 9x9=81 点晶圆厚度场：用归一化半径 r 建立 edge-high 模型
N = 9
xs = np.linspace(-1, 1, N)
X, Y = np.meshgrid(xs, xs)
r = np.sqrt(X**2 + Y**2)
r[r > 1] = np.nan            # 晶圆外的点置空，避免伪数据污染统计
np.random.seed(7)
before = 500 + 45*r**2 + np.random.normal(0, 4, (N, N))  # 优化前：强边缘堆积
after  = 500 + 6*r**2  + np.random.normal(0, 2, (N, N))  # 优化后：梯度被压平

# 2) 均匀性指标：3sigma 与 range 两种口径互相印证
def metrics(t):
    v = t[~np.isnan(t)]
    mean, std = v.mean(), v.std()
    return mean, std, 3*std/mean*100, (v.max()-v.min())/(v.max()+v.min())*100

for name, t in [('优化前', before), ('优化后', after)]:
    m, s, s3, rng = metrics(t)
    print(f'{name}: mean={m:.1f}nm 3sigma={s3:.2f}% range={rng:.2f}%')

# 3) 径向归并：按等半径环求均值，分离系统梯度与随机波动
rings = np.linspace(0, 1, 5)
rb, ra = [], []
for lo, hi in zip(rings[:-1], rings[1:]):
    mask = (r > lo) & (r <= hi)
    rb.append(np.nanmean(before[mask])); ra.append(np.nanmean(after[mask]))

# 4) 出图：热力图 + 径向曲线，DPI150 保证博客/报告清晰
fig, (a1, a2) = plt.subplots(1, 2, figsize=(13, 5.5))
im = a1.imshow(before, cmap='YlOrRd', vmin=475, vmax=525)
a1.set_title('优化前厚度热力图(nm)'); plt.colorbar(im, ax=a1)
a2.plot((rings[:-1]+rings[1:])/2, rb, 'o-', label='优化前')
a2.plot((rings[:-1]+rings[1:])/2, ra, 's-', label='优化后')
a2.set_xlabel('归一化半径'); a2.set_ylabel('平均厚度(nm)')
a2.set_title('径向趋势对比'); a2.legend()
fig.savefig('film_uniformity.png', dpi=150, bbox_inches='tight')

为什么这样写：第 1 步把 r>1 的点置为 nan，是为了不让晶圆外圈的零值拉低均值和拉高标准差；第 2 步同时报 3σ 和 range，是因为 3σ 对整体波动敏感、range 对离群点敏感，两个一起看才能避免被单一指标误导；第 3 步的径向归并是整套方法的核心——它把"空间位置"显式建模进来，让 edge-high 这种系统问题无处遁形；第 4 步用 imshow + 固定 vmin/vmax，保证优化前后两张热力图可比，颜色刻度一致才不会"看起来变好了"其实是刻度变了。

五、效果对比：多维度量化看改善

改善不是一句"更均匀了"就能交代的，必须用可量化的维度对比。下表把优化前后的核心指标摊开：

从表中可以看到，均值几乎没动（502.1 → 500.3），但均匀性指标发生了质变：3σ 从 4.8% 降到 1.6%，意味着同一条 recipe 下，每片的厚度分布更"瘦"、更可预测，下游 WAT（晶圆允收测试，Wafer Acceptance Test）的 Vt 漂移自然消失。Cpk 从 0.92 跳到 1.85，说明不仅中心对准了目标，过程能力也进入了稳健区间。对照问题背景里那 150 万的损失，这次优化的投入仅仅是几次 DOE（实验设计，Design of Experiments）和一次清洁周期调整，ROI 极高。

六、实施建议：分阶段落地与风险规避

建议按四个阶段推进，不要一上来就大改 recipe：

Phase 1（1~2 周）建立 baseline：每腔每批抽 1 片做 49/81 点 mapping，积累约 30 批 baseline 数据，画出各腔的径向模板，搞清楚"正常长什么样"。没有 baseline，后面的异常就无从判断。

Phase 2（2~4 周）异常捕获：用本文代码自动算 3σ 和径向曲线，设置阈值（3σ > 3% 或边缘超 USL）自动 alert，把人工"事后复盘"变成系统"事前拦截"。

Phase 3（1~2 月）工艺窗口优化：用 DOE 扫温度/压力/时间三维，建立"厚度—参数"的响应曲面（RSM）模型，锁定既均匀又稳健的工艺窗口，而不是凭经验拍脑袋。

Phase 4（持续）SPC（统计过程控制，Statistical Process Control） + 定期校准：把 3σ 纳入 SPC 控制图，每月用台阶仪校准光谱法模型，防止 chamber drift 复发。

风险提示（踩过的坑都要写进 checklist）：

半导体百科：半导体薄膜厚度均匀性分析与工艺改善实战

其一，光学模型过期：n/k 随腔体状态缓慢漂移，不校准会让整张 map 系统性偏移，必须每月台阶仪交叉验证。

其二，参数耦合：改温度/压力往往同时影响应力、折射率、台阶覆盖率，优化膜厚必须联合电性与可靠性验证，不能单看厚度。

其三，过度均匀牺牲产能：延长沉积时间会拉低 throughput，要在均匀性和产出之间找平衡点。

其四，映射位置漂移：测量点位置每次必须固定模板，否则不同批次的 map 不可比，径向分析会失真。

七、进阶方向：从"测得准"到"预测得准"

本文方法的局限也要说清楚：单点光谱法受限于光学模型，无法测复杂 stack 的每层；径向平均会掩盖局部缺陷（如颗粒、划伤）；静态 recipe 难以对抗 chamber 长期老化带来的缓慢漂移。这也是下一步的发力点。

方向一，机器学习预测：用 FDC 传感器时序（温度、压力、RF、气体流量）训练模型，实时预测 full wafer 厚度场，在 wafer 还没测厚之前就预警，把"事后拦截"升级为"事前预测"。

方向二，在线闭环控制（APC）：根据上一片的厚度反馈，自动微调 time / power，主动补偿 chamber drift，让均值和 3σ 长期钉在目标附近，这是先进产线的标配。

方向三，3D 与图案依赖均匀性：从 wafer level 延伸到图案密度依赖（loading effect）和 step coverage，应对先进制程与先进封装（TSV / RDL）对超厚膜（>10μm）均匀性的新挑战。

行业趋势上，SEMI 正在推动 AEC/APC（先进过程控制，Advanced Process Control）标准落地，AI for Semiconductor Manufacturing（AI4S）把厚度均匀性纳入 Digital Twin；头部晶圆厂已把膜厚预测写进数字孪生的标准输出。对中小 FAB 而言，先把本文这套低成本 Python 自动化跑起来、沉淀干净的均匀性历史数据，才是接住未来 AI 红利的前提——没有高质量的 3σ 数据资产，再先进的预测模型也只是空中楼阁。

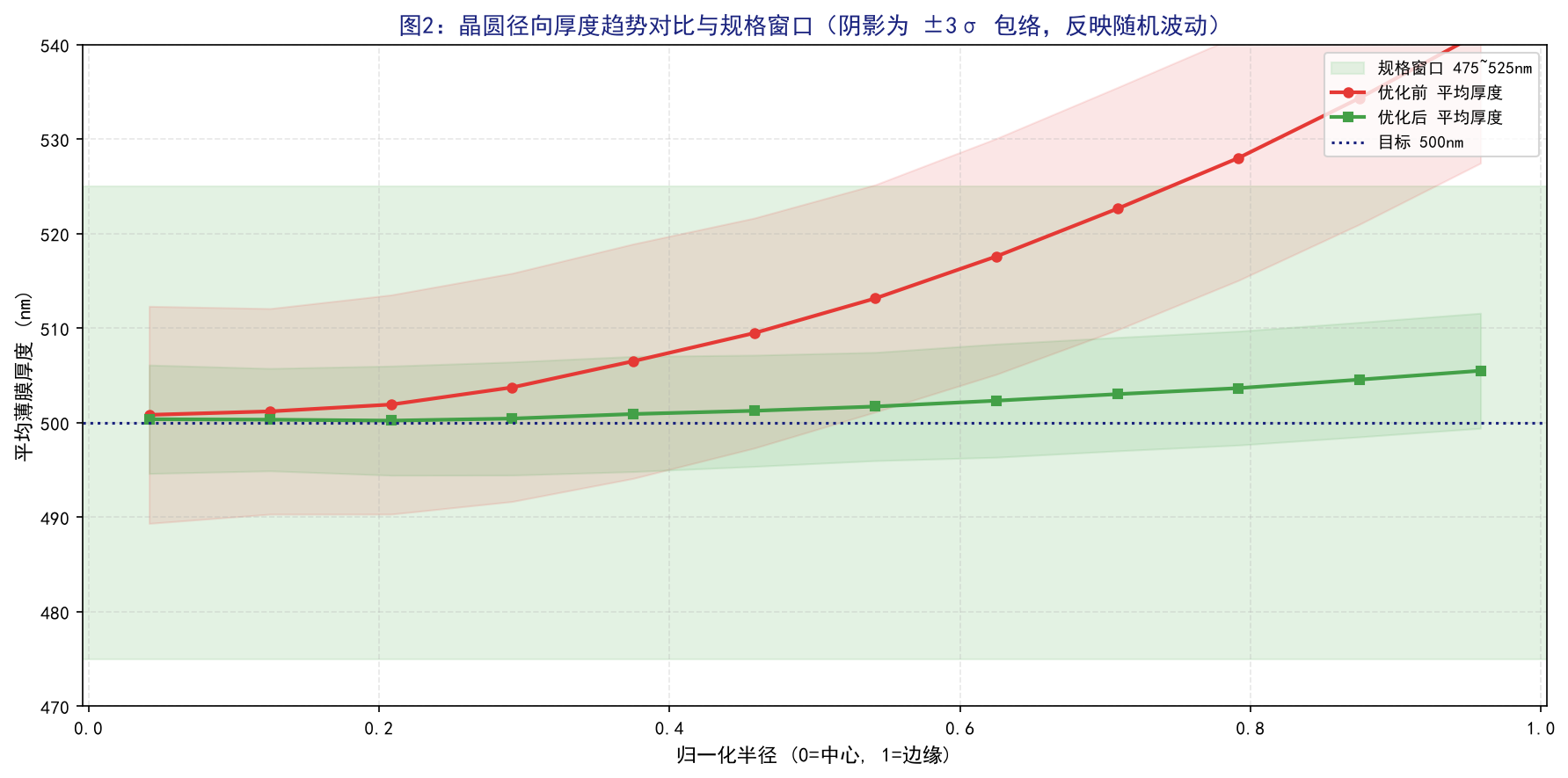

附图：厚度热力图与径向趋势

讨论时间

这套"测量—计算—可视化—报警"的薄膜均匀性流程，在我们后段跑了半年，拦截了好几起潜在的边缘均匀性异常。但每个 FAB 的腔型、MES（制造执行系统，Manufacturing Execution System）开放程度、数据质量都不一样，落地难度会有差异。

你们产线的膜厚数据是光谱法为主还是台阶仪为主？光谱法模型多久校准一次？

如果要你给薄膜均匀性上 APC 在线闭环控制，你觉得最大的拦路虎是数据质量、设备接口，还是 IT 资源？欢迎评论区聊聊你的坑。

本文首发于「半导体智能创造」| MES 工程师实战笔记 https://blog.csdn.net/yeflashzhihui

如果觉得有用，欢迎点赞、收藏、关注，后续会持续更新半导体智能制造实战系列。

---

【常见坑】

薄膜厚度是半导体 FAB 中最基础、也最容易被低估的工艺参数之一。CVD、PVD、PECVD 几乎每一个模块都在沉积薄膜，而厚度均匀性直接决定了器件的电学性能、良率与可靠性。
这个坑教会我们一件事：膜厚均值在 spec 内，绝不等于整片均匀。单点和均值都会掩盖空间分布异常，必须做 full wafer mapping，并进一步做径向分析，才能把"系统梯度"从"随机波动"里分离出来。下面这一整套方法，就是为了让这种异常在下一个批次之前就被抓住。
（2）台阶仪（Stylus Profilometer）：机械探针划过一道刻蚀台阶，直接测高差。绝对精度可达亚纳米级，不依赖任何光学模型，因此是光谱法的 golden reference（金标准），用来离线标定与模型校准；
方向三，3D 与图案依赖均匀性：从 wafer level 延伸到图案密度依赖（loading effect）和 step coverage，应对先进制程与先进封装（TSV / RDL）对超厚膜（>10μm）均匀性的新挑战。
如果要你给薄膜均匀性上 APC 在线闭环控制，你觉得最大的拦路虎是数据质量、设备接口，还是 IT 资源？欢迎评论区聊聊你的坑。

常见问题（FAQ）

Q：为什么沉积后硅片明显翘曲？

A：优先查薄膜应力与膜厚：应力乘以厚度得到作用在衬底上的弯矩，所以厚膜即使应力不高也可能造成可观测翘曲。其次是背side 沉积或夹具夹持带来的额外应力。可先测沉积前后曲率变化，反算应力。

Q：ALD 这么慢，为什么还值得用？

A：当结构深宽比超过约 10:1、或者需要亚纳米级厚度控制时，CVD 与 PVD 的覆盖率与精度已经无法满足。ALD 是「能用别的就不用」的工艺，只有其他方案失效时才值得付出产能代价。

Q：台阶覆盖不足会带来什么后果？

A：侧壁膜厚偏薄会在后续刻蚀或清洗中被击穿，形成断线或漏电通道。这类缺陷往往在电测阶段才暴露，追溯时需要回到沉积工序的覆盖率数据。

Q：薄膜应力可以通过哪些手段调节？

A：主要手段包括沉积温度、腔体压力、射频功率、气体配比与后退火。另外掺杂会改变晶格结构进而影响应力。调节时需要同时观察应力的符号与幅值，仅看幅值可能调反方向。

Q：为什么沉积后要立刻测量而不是等后续工序？

A：沉积参数与膜厚、应力之间是即时对应关系，越早测量越容易把偏差归因到沉积工序。若等到后续工序再发现异常，偏差来源可能已被后续工艺叠加放大，追溯难度显著上升。因此把沉积后的即测作为常规动作是必要的。

Q：保形性和致密度哪个更重要？

A：取决于结构与应用。高深宽比结构的填充与覆盖更依赖保形性；需要作为阻挡层或绝缘层的薄膜则更看重致密度。两者的工艺条件常有冲突（低压利于保形但可能降低致密度），需要按用途确定优先级。

【总结】

薄膜沉积的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。本文首发于「半导体智能创造」| MES 工程师实战笔记 https://blog.csdn.net/yeflashzhihui。PVD 以物理方式把靶材原子打到晶圆上，方向性强，因此平面致密但侧壁覆盖弱。高深宽比结构上若用 PVD，必须在设计阶段就接受侧壁变薄这一事实并预留余量。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
