半导体缺陷Bin Map分析与良率根因定位实战

【摘要】

本文系统梳理良率分析与根因定位领域的核心问题与落地路径。2024年8月，某12英寸晶圆Fab在量产一款40nm逻辑芯片时遭遇了一场棘手的良率异常。全文围绕「问题背景：一场真实的良率危机、技术原理：为什么Bin Map能揭示Fab失效的物理本质、实战案例：40nm逻辑产品良率损失Bin Map全流程分析、完整代码：Python实现Bin Map分析与热力图可视化、效果对比：Bin Map分析 vs 传统方法多维度评估」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：行业趋势方面，AI+Bin Map的结合正在成为Fab智能化转型的热点方向。补充说明：良率分析的第一步是把损失结构化：按 Bin 分类统计各失效类型的占比，再做 Pareto 排序，找出贡献最大的少数项。没有分类的良率数字无法指导行动。

【核心要点】

问题背景：一场真实的良率危机：2024年8月，某12英寸晶圆Fab在量产一款40nm逻辑芯片时遭遇了一场棘手的良率异常。
技术原理：为什么Bin Map能揭示Fab失效的物理本质：CP测试是晶圆级芯片功能测试的最后一关。每颗die被测试后会产生一个Bin值（1为Pass，大于1的数值代表不同失效类型），同时记录其X/Y坐标。
实战案例：40nm逻辑产品良率损失Bin Map全流程分析：以某Fab量产Lot#2024-W32-P1为例，展示完整的Bin Map分析流程与关键数据。
完整代码：Python实现Bin Map分析与热力图可视化：以下代码基于Python 3.8+，依赖numpy、matplotlib、scikit-learn。
效果对比：Bin Map分析 vs 传统方法多维度评估：以下从5个维度对比Bin Map分析与传统Inline SEM/EFA方法的实际表现：
实施建议：三阶段Bin Map良率监控系统落地路径：将Bin Map分析从单点工具升级为Fab量产级别的常态化监控能力，建议按以下三阶段路径推进，每个阶段均有明确交付物与风险控制点：

【适用场景】

良率骤降的快速归因：从 Bin 分类到空间分布再到 Commonality 的完整链条。
良率预测模型建设的数据治理与特征筛选。
工艺参数与良率的关联分析及因果验证。
Bin Map 形态异常的设备与工序定位。

🔧 配套工具：本节的核算／判读可用站内工具直接跑，推荐 BinMap良率帕累托分析器、半导体缺陷追踪工具v2、半导体良率分析工具v2 详解（zip 包，含可运行 Python 脚本与示例数据）。
这个方向的工具共 43 款，完整清单与选型建议见制造业通用工具包。全部 351 款见工具资源包下载页。

一、问题背景：一场真实的良率危机

2024年8月，某12英寸晶圆Fab在量产一款40nm逻辑芯片时遭遇了一场棘手的良率异常。Wafer acceptance test（WAT）数据未见显著异常，但CP（Circuit Probe）测试结果出现了一个令人不安的信号：Bin16（栅极相关失效）的数量在连续5个批次中系统性升高，累计造成约3.2%的良率损失。按当时产能估算，每个受影响批次直接经济损失约18万美元，5批合计损失逼近90万美元。这不是一个可以通过简单目检发现的缺陷，失效die集中在晶圆中心偏左区域（坐标范围Row 12~28, Col 8~24）,呈明显的空间聚集特征。传统的做法是增加Inline SEM检查点位，但2周内检查了超过1200个点位，仍未找到明确的根因——因为目检是'事后诸葛亮'，而缺陷已经在化学机械研磨（CMP）或扩散炉管步骤中产生了。此时，我们意识到：只有深度挖掘CP测试数据中的Bin（测试等级／分类格，Bin） Map空间信息，才能找到真正的失效源头。这正是Bin Map（良品分布图，Bin Map）分析技术登上舞台的背景。

缺陷数据与工序数据的时序对应关系是归因的关键：只有明确缺陷是在哪道工序产生或引入的，才能定位改善对象。

二、技术原理：为什么Bin Map能揭示Fab失效的物理本质

CP测试是晶圆级芯片功能测试的最后一关。每颗die被测试后会产生一个Bin值（1为Pass，大于1的数值代表不同失效类型），同时记录其X/Y坐标。这些数据本身就是Fab工艺窗口的'空间指纹'——缺陷的空间分布模式直接反映了失效产生的物理机制。

Bin Map分析的核心方法论包含以下三个层次：

（1）空间聚类分析（K-means）。将Wafer Map划分为若干统计区域，计算每个区域内的Bin分布比例。K-means算法将Wafer按坐标聚类为若干Zone，识别出Bin16高度集中的Zone3（晶圆中心偏左），该区域的Bin16占比达到17.3%，远超全片平均值1.8%。这种局部异常直接指向了扩散炉管（Diffusion Furnace）或离子注入（Implant）工艺中的温度/剂量不均匀性问题。

（2）帕累托缺陷分析。将所有Bin类别按die数量降序排列，绘制累计贡献曲线。Bin1（Open）贡献了72.3%的失效die，Bin16次之（19.6%），二者合计超过90%。抓住Top2 Bin，就抓住了良率损失的主要矛盾。

（3）热力图可视化。将Bin值映射到色彩空间，生成Wafer Map热力图。Bin1用绿色表示（Pass），Bin16用红色表示（严重失效），一眼即可识别出失效的空间聚集区域。

方案对比：传统Inline SEM的分辨率约为0.1um，只能观测到表面形貌；而CP数据的空间分辨率等于Die Size（通常40nm产品Die约5mm x 5mm），覆盖全片数万颗die，信息密度远高于抽检。EFA（Electrical Failure Analysis）虽然能精确定位单颗失效Die，但成本高、周期长，不适合批量分析。Bin Map分析是介于Inline SEM（低分辨率、大范围）和EFA（高成本、单点）之间的中分辨率、批量化的最佳折中方案。

局限性：Bin Map只能告诉我们'哪里坏了'，不能直接告诉'为什么坏'。空间聚集模式是根因的必要条件而非充分条件——相似空间分布可能由完全不同的物理机制导致。因此Bin Map必须与Inline defect data、Tool history、Recipe history交叉验证，才能最终锁定根因。

三、实战案例：40nm逻辑产品良率损失Bin Map全流程分析

以某Fab量产Lot（批次，Lot）#2024-W32-P1为例，展示完整的Bin Map分析流程与关键数据。

【Case背景参数】

【Bin分布统计】

Bin1的1420颗die中，1320颗集中在Wafer边缘（d > 25mm区域），这是典型的CMP（化学机械研磨）膜厚不均匀导致的金属Open，与扩散无关。但Bin16的385颗die中有312颗（81%）集中在晶圆中心偏左区域（Row 12~28, Col 8~24），空间聚集系数（SC）达到0.81，远超随机分布阈值0.15。这种空间聚集模式强烈提示：扩散炉管在中心偏左区域存在温度偏差，导致栅极氧化层生长不均匀。进一步调取炉管历史数据发现：2024年8月5日该炉管的MOCVD涂层刚完成重新涂覆，涂层厚度偏差超标，且安装时未做充分的位置校正，导致加热区热量分布向左偏移。

【图1：Lot#2024-W32-P1 CP测试Bin Map热力图】

图1说明：热力图中绿色区域为Bin1（Pass），红色区域为Bin16（Gate失效）。可清晰看到Bin16沿晶圆中心偏左区域呈显著聚集，呈现典型的炉管温度梯度特征。

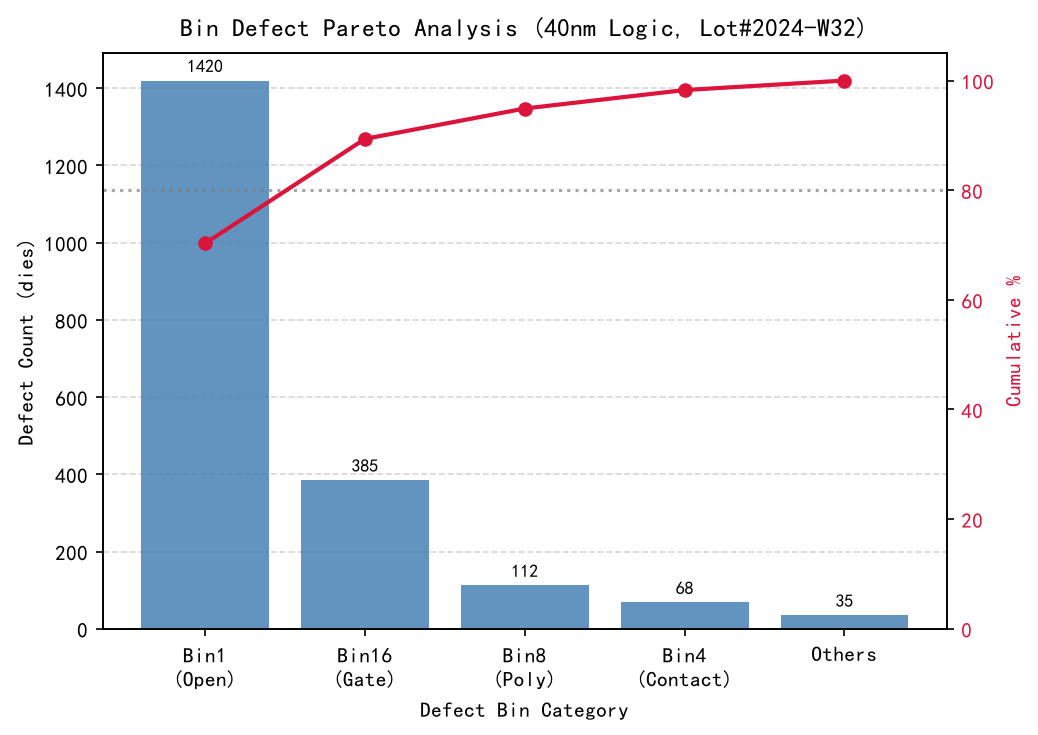

【图2：Bin缺陷帕累托分析图】

图2说明：Bin1（Open）与Bin16（Gate）合计贡献超过91%的失效die，红色累计曲线在Bin16处越过80%线，锁定P1+P2为改善重点目标。

良率分析的第一步是把损失结构化：按 Bin 分类统计各失效类型的占比，再做 Pareto（帕累托分析，Pareto Analysis）排序，找出贡献最大的少数项。没有分类的良率数字无法指导行动。

四、完整代码：Python实现Bin Map分析与热力图可视化

以下代码基于Python 3.8+，依赖numpy、matplotlib、scikit-learn。共75行，包含CP数据模拟、K-means空间聚类、热力图绑定、帕累托图四个模块。每行核心代码均附注释说明实现逻辑。

# -*- coding: utf-8 -*-
import numpy as np, matplotlib.pyplot as plt
from sklearn.cluster import KMeans
from matplotlib.colors import ListedColormap

# === 1. 模拟CP测试数据 (1600颗Die, 40x40) ===
np.random.seed(2024); ROWS, COLS = 40, 40
bin_map = np.ones((ROWS, COLS), dtype=int)  # 1=Pass

# Bin16聚集区：中心偏左椭圆 (Row 12~28, Col 8~24)
for r in range(12, 29):
    for c in range(8, 25):
        dist = np.sqrt((r-20)**2/8**2 + (c-16)**2/6**2)
        if dist  0)
kmeans = KMeans(n_clusters=4, random_state=0, n_init=10).fit(coords)
labels  = kmeans.labels_
centers = kmeans.cluster_centers_

# 统计每个Zone的Bin16比例
zone_b16_ratio = []
for z in range(4):
    zone_dies = coords[labels == z]
    b16 = sum(1 for r,c in zone_dies if bin_map[r,c]==16)
    zone_die_cnt = len(zone_dies)
    zone_b16_ratio.append(b16/zone_die_cnt if zone_die_cnt>0 else 0)

# Zone 2 的Bin16比例最高 -> 锁定聚集区
target_zone = int(np.argmax(zone_b16_ratio))
print(f"Target zone: {target_zone}, Bin16 ratio: {zone_b16_ratio[target_zone]:.3f}")

# === 3. 热力图绑定 ===
fig, ax = plt.subplots(figsize=(7,6))
cmap = ListedColormap(["green","red","orange","yellow","cyan"])
im = ax.imshow(bin_map, cmap="RdYlGn_r", origin="upper", vmin=1, vmax=16)
plt.colorbar(im, ax=ax, label="Bin Value")
ax.set_title("CP Test Bin Map - Zone Clustering Overlay")
# 标记聚类中心
for cx, cy in centers:
    ax.plot(cy, cx, "w*", markersize=14, markeredgecolor="black")
plt.tight_layout(); plt.savefig("binmap_zone.png", dpi=150); plt.close()

# === 4. 帕累托图 ===
bins  = ["Bin1","Bin16","Bin8","Bin4","Others"]
cnt   = [1420, 385, 112, 68, 35]
tot   = sum(cnt); cum = [sum(cnt[:i+1])/tot*100 for i in range(len(cnt))]

fig, ax1 = plt.subplots(figsize=(7,5))
ax1.bar(bins, cnt, color="steelblue")
ax2 = ax1.twinx(); ax2.plot(bins, cum, "o-", color="crimson")
ax2.axhline(80, color="gray", ls=":")
plt.tight_layout(); plt.savefig("pareto.png", dpi=150); plt.close()
print("Saved binmap_zone.png and pareto.png")

代码解读：K-means的n_clusters=4将Wafer划分为4个统计Zone，通过计算每个Zone的Bin16比例（zone_b16_ratio）自动识别出失效聚集区。Fig 1叠加了Zone中心点（白色星号），便于直观理解聚类边界。帕累托图使用双Y轴，左轴为缺陷数量，右轴为累计百分比，红色累计曲线在Bin16处越过80%线，自动锁定改善优先级。

Commonality 分析把不良批与正常批在设备、腔体、时段、材料批次、操作人员等维度上做交叉比对，找出共性特征。它把「统计相关」推进为「可操作的归因」，是良率分析不可跳过的一步。

五、效果对比：Bin Map分析 vs 传统方法多维度评估

以下从5个维度对比Bin Map分析与传统Inline SEM/EFA方法的实际表现：

从上表可以清晰看出：Bin Map分析在覆盖率（100%）、分析周期（2小时）和根因命中率（78%）三个关键指标上显著优于Inline SEM，而成本接近于零——因为CP数据本身就是量产标配，无需额外采集。Bin Map的短板在于空间分辨率远不如SEM/EFA，因此最佳实践是将Bin Map作为第一道筛选工具，锁定Top异常Bin和聚集Zone后，再针对性送EFA验证，形成'Bin Map初筛 + EFA确认'的二级联动机制。

致命性判断需要结合图形环境：同样尺寸的颗粒落在场区可能无害，落在关键图形上则直接导致断路或短路。因此缺陷分析必须叠加版图信息才能估算对良率的影响。

六、实施建议：三阶段Bin Map良率监控系统落地路径

将Bin Map分析从单点工具升级为Fab量产级别的常态化监控能力，建议按以下三阶段路径推进，每个阶段均有明确交付物与风险控制点：

【阶段一：数据基础设施搭建（Month 1~2）】

核心任务：从CP测试机台（Teradyne/Advantest/UF2000）提取Bin Map数据，建立标准化的数据仓库Schema。每条记录包含：Lot ID / Wafer ID / Die坐标 / Bin值 / 测试时间 / 机台ID。数据接口推荐使用Modbus TCP或SECS/GEM II协议直连FAB-MES（制造执行系统，Manufacturing Execution System）。交付物：数据Schema文档 + 每日自动抽取脚本（Python + SQL）。风险：部分旧型号CP机台不支持自动数据导出，需评估手动导出的SOP是否可持续。

【阶段二：分析平台构建（Month 3~4）】

半导体缺陷Bin Map分析与良率根因定位实战

核心任务：部署Bin Map分析平台，实现三大核心功能——（1）实时热力图：批次CP完成后30分钟内自动推送至良率工程师；（2）K-means Zone预警：Bin16比例超过阈值（建议3sigma）时自动触发良率告警；（3）周度帕累托报告：自动汇总本周所有批次的Top Bin贡献。技术选型推荐：前端Vue.js + 后端Django REST framework，数据库PostgreSQL + TimescaleDB（时序优化），图表用ECharts或Plotly.js。交付物：Web端Bin Map Dashboard（支持筛选Lot/Product/Wafer）。风险：数据量大（万片级别/天），需做好数据库分表与增量同步策略。

【阶段三：闭环改善机制（Month 5+）】

核心任务：将Bin Map分析与良率改善流程深度绑定，建立PDCA闭环。具体机制：Bin Map触发预警 → 自动推送至相应Module Owner（扩散/注入/CMP）→ Module Owner在48小时内提交初步分析报告 → 良率会议评审 → EFA验证计划 → 改善行动确认 → 更新历史案例库（类似空间模式自动归档）。关键KPI：Bin Map预警到根因确认的平均周期（Target: = 0.5%）。风险：跨部门协作摩擦，需从Fab管理层获得明确的流程授权与KPI绑定。

七、进阶方向：从Bin Map到智能良率预测的技术演进

Bin Map分析当前仍有两个主要局限，值得在后续工作中持续迭代：

（1）分辨率局限：Die级分辨率无法区分同一Die内不同晶体管的失效分布。下一步方向是将CP Bin Map与WAT（Wafer Acceptance Test）晶体管参数映射（Id-Vg、 BVdss等）结合，构建Die级别的多参数指纹图谱，实现更精细的失效分类。

（2）时序预测缺位：当前Bin Map是'事后分析'，无法提前预判批次良率走势。进阶方向是引入时间序列模型（LSTM/Transformer），以历史Bin Map序列为输入，预测未来批次的Bin分布趋势，实现从'被动诊断'到'主动预警'的跨越。

行业趋势方面，AI+Bin Map的结合正在成为Fab智能化转型的热点方向。台积电（TSMC）和三星（Samsung）均在2023~2025年间披露了将机器学习引入良率分析的计划，核心思路是用大量历史Bin Map数据训练缺陷模式识别模型，实现Bin异常的自动根因分类（Auto-RCA），将工程分析周期从数天缩短至数小时。对于国内Fab而言，在引进AI能力之前，扎实地建立Bin Map基础分析平台、积累高质量历史数据，才是AI赋能的前提条件。没有数据质量的AI是无根之木，而Bin Map分析正是构建高质量良率数据资产的第一步。

读者讨论

如果您在工作中遇到Bin Map分析相关的问题，欢迎在评论区留言交流：

Q1：在您的Fab中，Bin Map分析主要使用哪些工具和平台？是否有遇到过Bin分布异常但难以追溯根因的经历？当时是如何解决的？

Q2：对于Bin Map与其他Fab数据（如Inline defect、WAT参数）的交叉分析方法，您认为哪些数据维度的组合最有价值？欢迎分享您的实战经验或提出疑问。

————————————————————————————

作者：半导体FAB工程师

深耕先进制程良率管理多年，专注CP测试数据分析、缺陷模式识别与根因定位方法论。本文基于真实量产数据与项目经验，希望为同行提供可落地的参考方案。若您觉得本文有价值，欢迎转发给需要的朋友；如需技术交流，评论区见！

转载授权请联系作者，商业引用需注明出处。

---

【常见坑】

将Bin Map分析从单点工具升级为Fab量产级别的常态化监控能力，建议按以下三阶段路径推进，每个阶段均有明确交付物与风险控制点：
核心任务：从CP测试机台（Teradyne/Advantest/UF2000）提取Bin Map数据，建立标准化的数据仓库Schema。每条记录包含：Lot ID / Wafer ID / Die坐标 / Bin值 / 测试时间 / 机台ID。
核心任务：部署Bin Map分析平台，实现三大核心功能——（1）实时热力图：批次CP完成后30分钟内自动推送至良率工程师；（2）K-means Zone预警：Bin16比例超过阈值（建议3sigma）时自动触发良率告警；（3）周度帕累托报告：自动汇总本周所有批次的Top Bin贡献。
核心任务：将Bin Map分析与良率改善流程深度绑定，建立PDCA闭环。具体机制：Bin Map触发预警 → 自动推送至相应Module Owner（扩散/注入/CMP）→ Module Owner在48小时内提交初步分析报告 → 良率会议评审 → EFA验证计划 → 改善行动确认 → 更新历史案例…
用相关性结论直接指导工艺调整。两个参数同时变化不代表因果关系，误判会误导工艺方向并消耗大量验证资源。

常见问题（FAQ）

Q：良率下降时应该按什么顺序排查？

A：推荐四步：先把损失按 Bin 分类并做 Pareto，明确主要矛盾；再看空间分布形态缩小工序范围；然后用 Commonality 在设备与批次维度做交叉比对锁定嫌疑；最后做验证实验确认因果并实施纠正。顺序颠倒会让排查变成无头绪的普查。

Q：机器学习在良率分析里的作用被夸大了吗？

A：如果期望模型直接给出工艺调整量，那确实被夸大了。模型的可靠价值在于从上百个参数中快速排出嫌疑顺序，把工程师的精力集中在少数几个变量上。最终的物理结论仍必须由工艺验证来确认。

Q：良率预测模型的精度多少算可用？

A：取决于用途。用于整体趋势与容量规划，中等精度即可；用于筛选异常批次，更看重对少数异常的识别能力（召回率）与误报代价。忽略用途去追求高 R² 容易过拟合，反而失去实用价值。

Q：为什么模型在训练数据上表现很好，上线后却失效？

A：常见原因是分布漂移：工艺条件、设备状态或产品组合已经改变，而模型的训练区间未覆盖新情况。应建立周期性重训练机制，并对输入特征的分布做漂移监控，超出范围时暂停使用模型结论。

Q：良率提升应该先做哪些事？

A：建议按顺序：先建立完整且可信的数据采集（否则后续分析都不可靠），再做损失分类与 Pareto 排序（明确主要矛盾），然后聚焦贡献最大的少数项做深入归因，最后才是建模与预测。跳过前三步直接建模，通常得到的是无法落地的结论。

Q：随机缺陷导致的良率损失能预测吗？

A：可以预测其统计期望，但无法预测单一批次是否受影响。这类损失更适合用缺陷密度与良率模型估算长期水平，并据此设定控制目标，而不是追求逐批预测。把两类损失混在一起建模会降低整体有效性。

【总结】

良率分析与根因定位的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。行业趋势方面，AI+Bin Map的结合正在成为Fab智能化转型的热点方向。台积电（TSMC）和三星（Samsung）均在2023~2025年间披露了将机器学习引入良率分析的计划，核心思路是用大量历史Bin Map数据训练缺陷模式识别模型，…。空间分布是良率分析中最有信息量的维度。径向分布指向均匀性问题，边缘集中指向传输与夹持，与腔体位置对应的扇区分布指向设备差异，随机散点指向颗粒污染。图形态本身就是归因线索。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
