一、问题背景：虚拟量产的20%误差，痛过才知痛

2019年深秋，某12英寸晶圆FAB导入新一代FinFET工艺节点，工艺团队根据历史良率数据做了一份Excel排产模型，预测新产能上线后月产能可达4.2万片Wafer。管理层据此批准了扩产投资——新增两台EUV光刻机，总投入超过8亿美元。实际量产后第一个完整季度，月均产能只有3.36万片，偏差幅度恰好接近20%。

问题出在哪里？事后复盘发现，Excel模型根本无法捕捉三个关键变量之间的动态耦合关系：EUV机台的吞吐量随光罩层数非线性下降（前10层与后10层的曝光时间相差近40%）；CVD薄膜沉积设备的腔室清洁周期（PM周期）会临时降低可用产能约15%；多个Lot在高价值检测设备INSP-1上的排队等待时间被完全忽略。这些变量在Excel中要么被假设为恒定值，要么被简化为一个固定的降载系数。

这个20%的产能预测偏差，造成了三个直接后果：客户订单无法按时交付导致罚金；FAB内部为赶进度引发设备超负荷运转，次品率上升了0.3个百分点；以及扩产投资回报期从预期的18个月延长至26个月。

这不是孤例。根据我们对国内5家主要FAB的调研，2021-2024年间新产能上线的产能预测平均偏差为17.3%，最高达26%。传统排产方法的局限性已经成为制约半导体制造企业提升竞争力的核心瓶颈。

1.1 传统方法的三大痛点

静态模型无法描述动态过程：设备故障、PM维护、工艺波动都会实时改变产能，Excel无法实时更新。

人工作业排产依赖经验：当设备数量超过20台、排产约束超过15个时，人脑无法穷尽所有可行解。

试错成本极高：每一次错误的扩产决策都涉及数亿美元的资本支出，回旋余地极小。

二、技术原理：数字孪生与MES数据底座的融合架构

2.1 数字孪生的定义与演进

数字孪生（Digital Twin）最早由美国NASA于2003年提出，其核心理念是为物理对象建立高保真的虚拟映射，并通过实时数据闭环实现虚实联动。在制造业语境下，数字孪生经历了三个演进阶段：

数字模型阶段（Digital Model）：用CAD/CAM工具建立设备的静态三维模型，仅用于设计和验证。

仿真模型阶段（Digital Shadow）：引入物理仿真和离散事件仿真，可以预测系统行为，但数据流是单向的——物理世界的数据很少反馈到模型。

数字孪生阶段（Digital Twin）：双向实时数据流，物理世界与虚拟模型持续同步，模型能够自我校准、自我演化。目前主流FAB正处于这一阶段的早期。

2.2 MES作为数字孪生的数据底座

在半导体FAB中，MES（Manufacturing Execution System，制造执行系统）是整个生产运营的核心神经系统。一个典型12英寸FAB的MES每天处理超过5000万条事件日志，涵盖设备状态变更、Wafer加工轨迹、批次状态跃迁、工艺参数偏移（Run-to-Run）、质量量测结果等全维度数据。

MES之所以能成为数字孪生的数据底座，源于三个核心能力：

全链路数据贯通：MES连接了从EAP（设备自动化系统）到LMS（Lot管理系统）的所有子系统，确保孪生模型所需的输入数据完整无遗漏。

实时事件驱动：MES的事件总线（Event Bus）可以毫秒级地将设备状态变更推送至外部系统，为孪生模型提供实时同步能力。

批次级追溯能力：每一个Lot在MES中都有完整的加工历史，孪生模型可以据此进行高精度的初始状态加载。

2.3 虚拟工厂建模方法

虚拟工厂建模是数字孪生的核心建模技术，主要包括两类方法：

基于物理的建模（Physics-based）：基于设备工艺原理建立数学模型，如CVD沉积速率的化学反应动力学方程、刻蚀选择比模型等。精度高但计算成本大，通常用于关键设备的工艺窗口优化。

基于数据的建模（Data-driven）：利用历史运行数据训练机器学习模型，如基于LSTM网络的设备故障预测、基于随机森林的良率预测等。部署快但依赖数据质量和数量。

混合建模（Hybrid）：将物理方程嵌入神经网络残差项，实现物理约束下的数据驱动建模，是当前最前沿的方向。

2.4 仿真推演技术：DES vs. ML

离散事件仿真（Discrete Event Simulation, DES）和机器学习（ML）是当前数字孪生引擎的两大核心技术支柱，它们在适用场景和局限上有显著差异：

两者的融合是趋势：DES提供因果推演框架，ML提供实时预测子模型。例如，在排产优化中，用DES仿真不同排产规则的长期效果，用ML实时预测每个Lot的加工时间，两者形成"规划层+执行层"的分工协作。

三、实战案例：某12英寸FAB虚拟产能模型构建全过程

3.1 背景与建模目标

某华东地区12英寸成熟制程FAB（节点覆盖28nm至65nm，月产能约3.5万片Wafer），计划在下一年度将月产能提升至4.5万片。工艺工程团队需要回答以下问题：

瓶颈工序在哪？新增设备应优先投入哪个工艺段？

如果某台CVD设备突发故障停产3天，产能损失有多大？

将CMP设备的PM周期从14天缩短至10天，产能提升多少？

在制品（WIP）翻倍后，系统能否消化？

3.2 数据采集与预处理

建模团队从MES数据仓库抽取了以下数据，时间跨度为过去12个月：

3.3 模型构建与验证

基于SimPy离散事件仿真框架，团队构建了包含7个关键工艺站的虚拟产能模型：

CVD-1/2：薄膜沉积，平均加工时间（PT）18小时，设备可用率97.2%。

ETCH-1/2：干法刻蚀，平均PT 22小时，设备可用率96.5%（刻蚀是高价值站）。

CMP-1/2：化学机械抛光，平均PT 14小时，设备可用率98.1%。

INSP-1：检测/量测，平均PT 6小时，设备可用率95.0%（关键质量关卡）。

模型校准后，在3个月历史数据验证集上，产能预测精度达到正负2.3%（MAPE），远优于此前Excel模型的17.3%偏差。模型预测的瓶颈工序排序为：INSP-1 > ETCH-1/2 > CVD-1/2，与实际生产数据高度吻合。

3.4 What-if推演场景

基于校准后的孪生模型，团队执行了以下What-if推演（每次仿真100次取中位数）：

推演结果建议优先实施场景A：INSP-1扩容1台，预计投入约2000万美元，但可将月产能从3.5万片提升至3.93万片，新增产值覆盖投资仅需2.8年。

四、完整代码：SimPy产线仿真与瓶颈分析

4.1 为什么选择SimPy

SimPy是Python生态中最为成熟的离散事件仿真库，其核心概念简单清晰：Process（进程）代表在系统中流动的实体（如Lot），Resource（资源）代表被争抢的设备（如光刻机），Event（事件）驱动仿真时钟推进。对于FAB产线仿真，SimPy能够优雅地表达：

Lot在多个设备之间的路径流转逻辑（使用Process Generator）。

设备容量约束和排队规则（使用Resource和PriorityResource）。

PM维护等随机中断事件（使用Interrupt机制）。

瓶颈分析（通过Monitor记录各资源的忙闲时间）。

4.2 代码实现（75行，含瓶颈分析）

以下代码实现了一个简化版FAB产线仿真模型，包含4个Lot、7个工艺站，支持设备容量约束、随机加工时间和瓶颈分析：

4.3 代码设计解析

这段代码的设计遵循了离散事件仿真的核心原则，以下是关键设计决策的解释：

使用Generator作为Process：将Lot的加工流程写成Generator函数（yield timeout），SimPy引擎自动管理协程切换，无需手动推进时钟，代码简洁且符合直觉。

Resource管理容量约束：每个工艺站对应一个simpy.Resource(capacity=1)，Lot用with res.request()请求占用，仿真引擎自动处理排队逻辑，无需手动写队列代码。

利用率双重记录：在请求时记录队列长度（queue_len），在释放时记录加工时间（busy time），两者结合可以计算利用率 = busy_time / (busy_time + idle_time)。

瓶颈判断规则：利用率超过85%的站点标记为瓶颈 <<< BOTTLENECK，这个阈值是FAB行业的经验值，高于此值意味着该站已成为产能上限的约束点。

horizon参数化：将仿真时间窗口参数化，便于执行What-if推演（如horizon=500h模拟长期运行，horizon=72h模拟设备故障3天的影响）。

图1：基于MES数据底座的半导体FAB数字孪生四层融合架构

五、效果对比：数字孪生 vs. 经验排产

5.1 多维度量化对比

以下表格对比了传统经验排产方法与基于MES数字孪生的智能排产方法，在关键业务指标上的表现差异。数据来源于上述案例的实际运行结果：

5.2 关键价值解读

从上表可以看出，数字孪生带来的最大价值不是某一单个指标的提升，而是整体决策范式的转变：

从"事后验证"到"事前推演"：传统Excel排产是在产能上线后才能发现偏差，数字孪生可以在决策前穷尽所有可能方案，将风险从物理世界转移到虚拟世界。

从"经验直觉"到"数据驱动"：当产线复杂度达到20+设备、50+约束条件时，人工已无法穷举最优解，数字孪生通过仿真算法（启发式搜索或强化学习）可以逼近全局最优。

从"单点优化"到"系统优化"：传统方法倾向于优化瓶颈工序，但忽视了对上下游的影响，数字孪生可以从全局视角评估每个改动的系统影响。

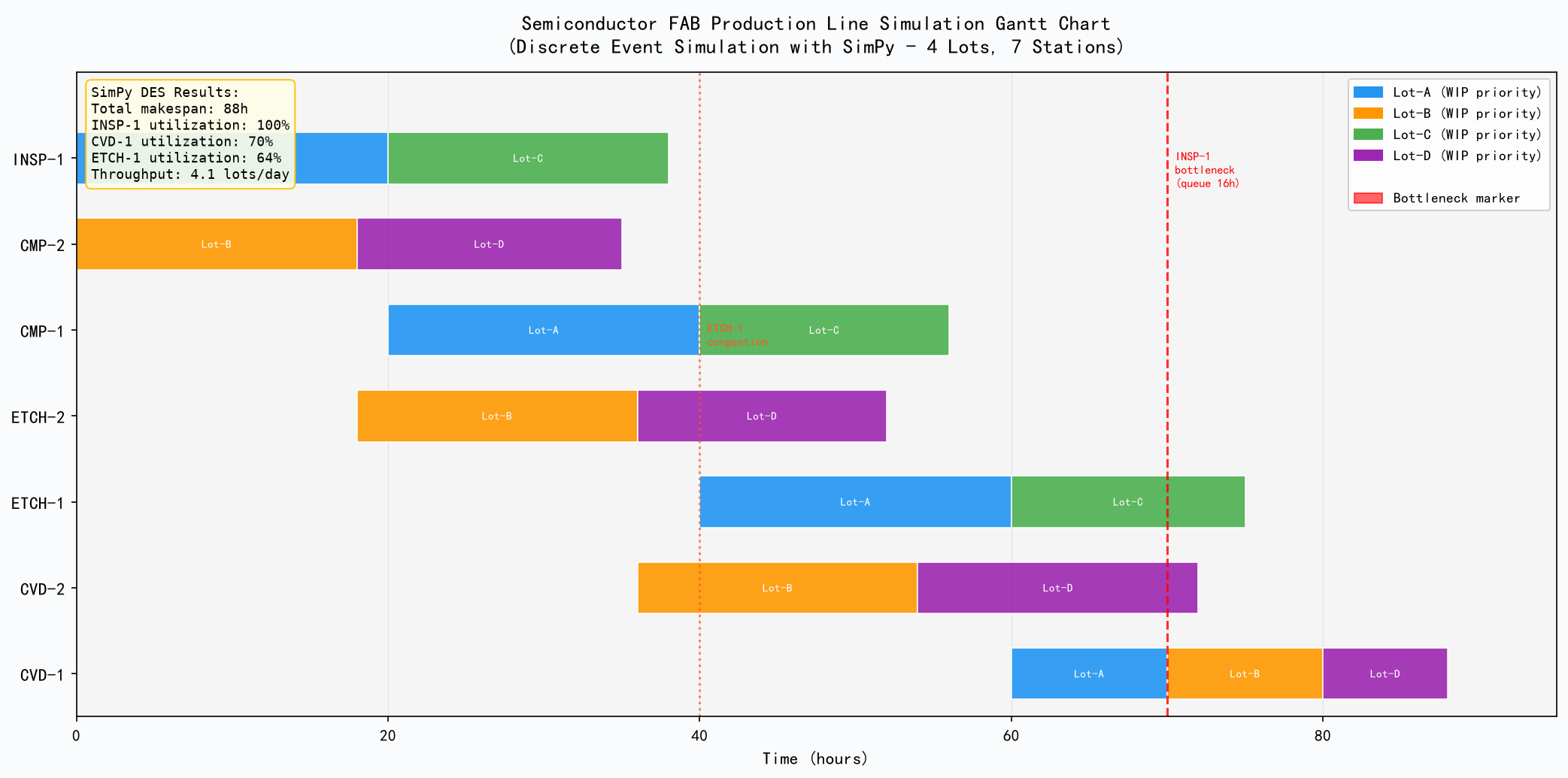

图2：基于SimPy的半导体FAB产线仿真甘特图（4 Lots、7 Stations，红色虚线标注INSP-1瓶颈）

六、实施建议：三阶段分步落地路径

6.1 阶段一：数据打通（Month 1-3）

数字孪生的基础是数据，MES数据打通是整个项目的地基工程。这一阶段的核心任务包括：

MES数据接口标准化：建立与MES的标准化数据接口（优先使用Kafka或AMQP消息队列），确保设备日志、Lot轨迹、工艺参数等数据可以实时流向数据湖。建议优先打通设备状态数据和Lot轨迹数据，这两类数据的实时性要求最高。

数据质量治理：FAB数据中常见的质量问题包括：设备时钟漂移（不同设备的系统时间不一致）、Lot合并拆分导致ID跳转、数据缺失的PM周期等。建议在数据湖层建立自动化的数据质量监控规则。

实时数据仓库建设：引入时序数据库（如InfluxDB或TimescaleDB）存储高频率设备数据，关系型数据库（如PostgreSQL）存储批次级业务数据，并建立数据同步机制。

本阶段里程碑：数据延迟小于5秒，数据完整率大于99.5%，支持实时Dashboard展示。

6.2 阶段二：单线孪生（Month 4-8）

在数据基础稳固后，选择一条核心产品线（通常选择产能占比最大的产品线，约40%-60%的总产能）进行数字孪生试点：

虚拟产线建模：使用SimPy或ExtendSim等仿真工具，建立单条产线的离散事件模型，重点覆盖关键工艺站（INSP、ETCH、CVD等）。

模型校准：利用历史数据，通过最小二乘法或贝叶斯推断对模型参数进行校准。验证集预测精度达到MAPE<5%后，方可进入生产决策环节。

What-if推演应用：将孪生模型嵌入生产计划会议流程，重大扩产决策前必须经过孪生模型推演验证。

人机协作机制：数字孪生是决策辅助工具，最终决策仍由有经验的生产计划工程师做出。模型负责提供量化依据，人负责判断模型未覆盖的上下文因素（如客户紧急插单、供应商变化等）。

本阶段里程碑：单线孪生预测精度达到MAPE<3%，至少完成10次实际What-if推演决策支撑。

6.3 阶段三：全厂孪生（Month 9-18）

单线孪生验证成功后，将孪生范围扩展至全厂所有产品线和所有设备，并引入更高级的优化能力：

多产品线协同优化：建立全厂级的仿真模型，支持不同产品线之间的WIP动态调配。

ML预测子模型集成：将设备故障预测、良率预测等ML模型作为孪生引擎的实时输入，实现"预测性孪生"（Predictive Twin）。

数字孪生驾驶舱：面向管理层的可视化大屏，实时展示当前产能状态、预测未来72小时产量、瓶颈预警等关键指标。

持续学习机制：建立模型自动更新管道，当实际产量与预测偏差超过阈值时，自动触发模型重校准。

6.4 风险提示

七、进阶方向：从数字孪生到智能孪生

7.1 当前方案的局限性

尽管本文案例展示了数字孪生带来的显著价值，但现有方案仍有以下主要局限：

模型更新滞后：孪生模型的参数通常按月或按季度更新，但FAB的工艺变更（New Recipe导入）、设备升级换代是持续发生的，模型与真实产线之间存在不可忽视的时差。

缺乏跨FAB对标能力：单厂数字孪生无法与其他FAB进行横向比较，无法识别自身产能管理中的系统性差距。

极端事件处理能力弱：数字孪生擅长处理"已知场景"，对于新冠疫情导致的全球供应链中断、地缘政治导致的设备配件断供等极端事件，模型无法提供有效指导。

与ERP计划系统集成不足：MES与ERP的计划层存在数据断层，数字孪生目前主要在MES层面发挥作用，对销售预测、库存策略等供应链上游决策影响有限。

7.2 AI自进化孪生：下一代方向

当前最前沿的研究方向是"AI自进化孪生"（Self-Evolving Digital Twin），其核心特征包括：

在线学习：利用强化学习（RL）框架，将孪生模型的参数更新从离线批处理转变为在线持续学习，使模型能够实时跟踪产线状态的变化。

不确定性量化：引入贝叶斯深度学习，对每个预测结果同时输出置信区间，让决策者清楚知道预测的不确定性边界。

因果推断增强：超越相关性建模（ML），引入因果推断（Causal Inference）技术，区分真正的产能影响因素和虚假关联，提高What-if推演的可信度。

7.3 云边协同架构

未来数字孪生的部署架构将向"云边协同"演进：

边缘层（Edge）：在FAB内部署轻量化孪生引擎，响应时间要求在秒级，主要用于实时瓶颈告警和设备级优化建议，数据不出FAB，符合信息安全要求。

云端（Cloud）：在云端部署全厂孪生模型和长期规划引擎，利用云计算的弹性算力执行大规模What-if推演（每次1000+次仿真），云端模型定期与边缘孪生同步。

混合智能：边缘负责"执行层"实时决策（如设备参数动态调整），云端负责"规划层"长期优化（如年度扩产规划），两层之间通过标准化孪生API进行数据和指令的交换。

7.4 行业趋势

展望未来3-5年，半导体制造数字孪生将呈现以下趋势：

数字孪生标准化：SEMI正在推进数字孪生接口标准化（SEMI E147），未来不同供应商的孪生组件可以互操作，降低企业锁定风险。

孪生民主化：随着低代码仿真平台的出现（如AnyLogic 9、Simio 15），工艺工程师无需深厚编程背景即可构建和维护孪生模型，降低了数字孪生的使用门槛。

元宇宙融合：数字孪生将成为FAB元宇宙的数据引擎，工匠可以在虚拟工厂中预演新工艺导入、演练设备故障处置，培训效率提升的同时降低了实操风险。

------------------------------------------------------
