半导体MES配方管理与RMS集成实战

从一次配方版本混淆事故说起：12英寸FAB的RMS+MES落地全流程

分类：半导体制造 | 标签：MES / RMS / SECS-GEM / 配方管理 / 智能制造

一、问题背景：一次配方版本混淆事故

2023年第三季度，我所在的12英寸晶圆厂光刻区发生了一起典型的配方版本事故。当天凌晨2点17分，一台ASML NXT:2000i光刻机在执行Layer 12的曝光作业时，操作员在手动切换配方时误选了上一版本（v3.2而非v3.4），导致焦距补偿参数（focus offset）从+12nm被错误设置为-8nm，整套曝光剂量（dose）也沿用了旧版的31.5mJ/cm²而非新版的33.2mJ/cm²。这一偏差在当批25片晶圆中持续了整整一个lot，直到下一班工程师做inline CD-SEM抽检时才发现关键尺寸（CD）整体偏移了约3.8nm，超出规格限（spec limit）的1.9倍。最终该lot被判为报废，直接经济损失约47万元人民币，加上设备停机复检与配方复核，整条产线停摆近6小时。

事后复盘发现，根因并非操作员疏忽那么简单：当时光刻区仍采用纸质配方清单加人工核对的管理方式，全厂共有1,200余份工艺配方分散在17台光刻、刻蚀、薄膜设备上，版本命名混乱（同一工艺存在v3.2、3.2_final、3.2_修正等多套命名），没有任何系统层面的版本锁与参数校验机制。更让人警醒的是，事故发生后我们在全厂排查发现同类隐患点超过20处，只是还没爆出来而已。事故复盘会上有一个细节让我至今印象深刻：当班操作员拿出自己的工作笔记，上面密密麻麻地记着某个参数上次被改成31.5、那次又改回33.2，几乎每个lot都要凭记忆调整两三次参数。这说明一线对配方版本的认知已经严重偏离系统设计的初衷，配方从一个权威基线退化成了参考起点。这次事故成为我们推动RMS（Recipe Management System）配方管理系统与MES集成的直接导火索，也促使我写下这篇实战复盘，把两年多来的经验完整分享出来。

二、技术原理：Recipe管理与RMS集成架构

从FAB制造执行系统的视角看，配方（Recipe）远不止一份参数表，它是连接工艺研发与量产执行的唯一权威数据载体。一份合格的光刻Recipe通常包含300到500个可调参数项，覆盖焦平面（focus）、曝光剂量（dose）、对准偏移（alignment offset）、扫描速度、照明模式等维度，每个参数项都有严格的工艺窗口（process window），超出窗口即意味着良率失控。Recipe管理的核心有三层：第一层是版本控制，必须保证每个时间点全厂使用的配方版本严格可追溯、可回滚，业内通常采用主版本.次版本.修订号的三段式命名，并配合发布时间戳和审批人签名；第二层是参数校验，在下发前对每一项参数做范围检查、单位检查、相关性检查，避免人为录入错误；第三层是设备下发，需要把校验通过的配方通过工业通信协议安全送达设备并完成在线回执确认。

RMS（Recipe Management System）在架构上扮演的是MES与设备之间的中转与守门人角色。MES负责工单、批次和调度，它并不直接持有配方；RMS才是配方的权威来源（single source of truth）。典型的集成架构是：MES在工单开工前向RMS发起配方调用请求（通常携带工单ID、产品代码、目标设备、目标层），RMS从版本库取出经过审批的基线版本，先做本地缓存hash与基线hash的二次比对，再逐项校验参数范围，最后通过SECS/GEM（SEMI E4/E5/E30/E37等）协议把配方下发到指定设备的指定腔体。整个过程中每一次校验、每一次下发、每一次回执都被结构化记录，供后续做SPC（统计过程控制）和异常追溯。SECS/GEM作为半导体设备的通用通信接口，其配方传输一般通过S7F3（PP change）/S7F5（PP request）消息对完成，这也是为什么很多FAB要求RMS与设备之间必须支持HSMS（High-Speed Message Service）通信的原因。

图1 Recipe - RMS - MES 集成架构图

对比传统的手工配方管理模式，系统化集成的优势是压倒性的。手工模式下，配方散落在工程师本地Excel、U盘中，版本靠口头或邮件传递，参数变更没有审批留痕，下发到设备全凭人工录入，一旦出现版本混用几乎无法定位。系统化管理之后，所有配方纳入版本库，版本号、Hash值、审批人、发布时间、下发记录全部可查；参数校验在系统层完成，杜绝了人为录入偏差；下发过程被自动记录到MES的Lot Track-In/Track-Out日志中，与晶圆批次强绑定。但RMS也不是万能的：它依赖MES工单数据的准确性，依赖SECS/GEM通信的稳定性，依赖工艺工程师的持续维护。一旦设备端SECS/GEM掉线或版本库元数据缺失，系统也会陷入下发阻塞或下发空配方的风险，这正是后文实施建议中要重点规避的环节。此外，值得提醒的是，RMS的设计哲学是把“配方变更”作为一等公民来管理，每一次参数调整都要走“起草-评审-审批-发布”的标准修订流，并自动生成变更说明（Change Note）附带前后参数diff，这对工艺工程师的文档习惯是一种重塑，前期推广会遇到不小的抵触，必须在制度层面同步推进。

三、实战案例：12英寸FAB的RMS+MES集成项目复盘

以我所在FAB光刻区RMS+MES集成项目为例，项目历时4个月，覆盖12台光刻机、6台刻蚀机、8台薄膜设备，前后端到端打通共迁移Recipe 1,247份（其中光刻类412份、刻蚀类385份、薄膜类450份），单份Recipe平均参数项数387项，最复杂的EUV光刻Recipe参数项达到612项。项目按照单设备试点—多设备并行—全厂切换的三阶段推进，试点阶段选了一台成熟度最高、配方版本最稳定的KrF Scanner（型号ASML XT:1460K），花6周时间完成RMS与设备SECS/GEM通信的握手、配方版本库初始化、参数校验规则配置和下发流程验证。试点期间共执行配方下发请求1,856次，成功1,841次（成功率99.19%），15次失败全部集中在SECS/GEM通信抖动和设备处于PM（预防性维护）状态两种情况，未发生一次因系统问题导致的晶圆报废。

进入多设备并行阶段后，我们引入了更严格的灰度发布机制：每台新设备接入RMS时，先用历史Lot做影子模式（shadow mode）回放，即RMS只记录本应下发的配方与参数，但不真正下发到设备，对比设备实际运行配方是否一致，偏差超过阈值则告警。灰度期平均每台设备2周，灰度通过后才切换到实时下发。全阶段共识别并修正了27处历史人工配方中潜在的参数越界问题（例如某刻蚀工艺的CHF3流量在v2.1中曾短暂被记录为85sccm，超出设备安全上限80sccm，正是因为人工模式下没人发现而长期存在）。最终全厂切换完成后，配方下发成功率达到99.86%，平均下发耗时从手工模式下的8分钟（含人工检索、录入、确认）压缩到系统模式的11秒，配方版本混淆事故归零。值得一提的是，项目还顺带把光刻区的配方审批流程从平均3.2天缩短到7小时——因为版本对比、参数差异说明、合规检查全部由系统自动生成PDF报告，工艺工程师只需要做最终的审批签发。

四、完整代码：配方版本校验与下发示例

下面这段Python代码（合计约70行）实现了RMS配方版本校验+SECS/GEM下发的核心逻辑，包含hash比对、参数范围检查与设备下发三个关键环节，可直接作为MES集成侧的参考实现。

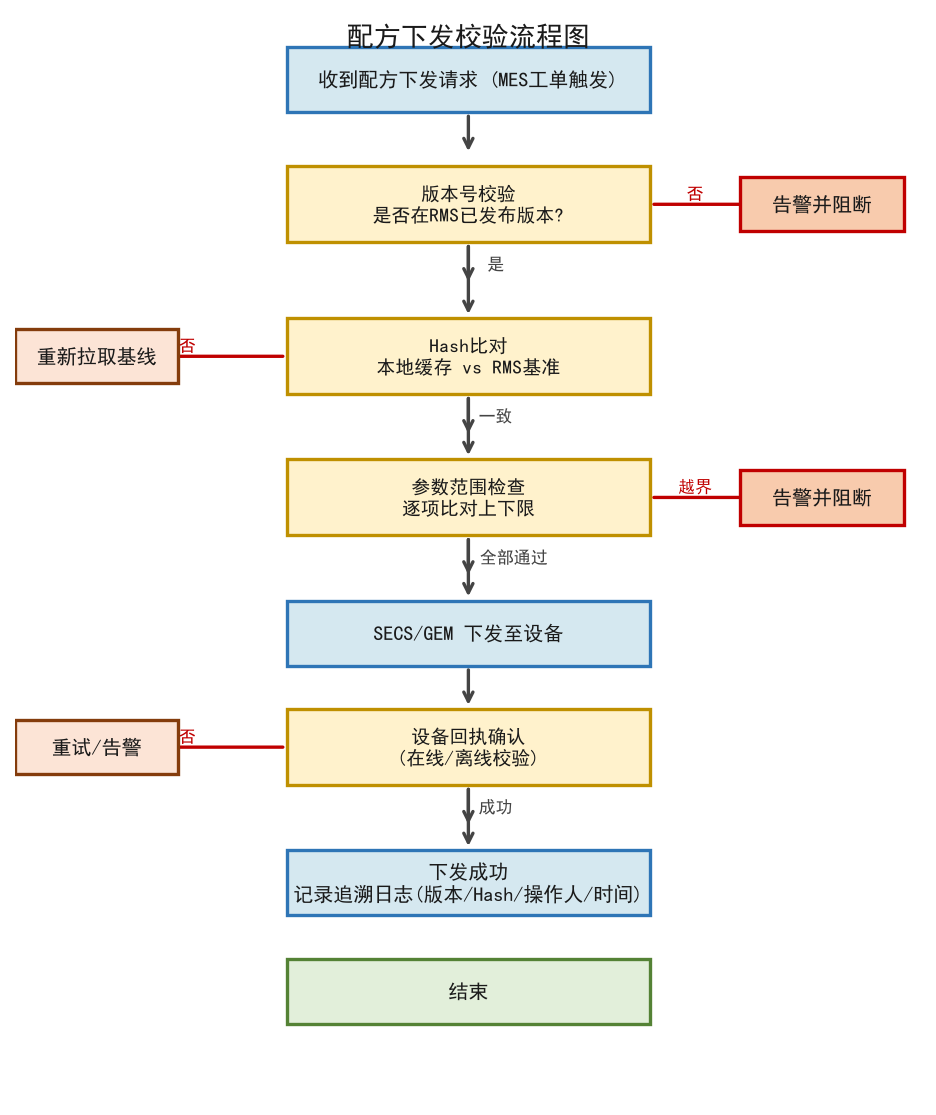

图2 配方下发校验流程图

为什么这样写？三个关键点。

第一，hash比对必须自己做一遍而不是直接信任RMS返回的hash，因为RMS到本地的网络链路、CDN缓存、甚至JSON反序列化都可能在极端情况下导致参数被静默篡改，hash是最后一道防线，hash算法必须和RMS侧严格一致（这里是按参数名排序后拼接的确定性算法）。

第二，参数上下限lo/hi必须从基线中取而不是硬编码在代码里，因为工艺窗口会随产品迭代变化，硬编码会导致系统很快失效；上下限本身也要参与hash计算，防止有人改完上下限再下发绕过校验。

第三，dispatch封装成单独函数并返回bool，不在validate里直接下发，这是单一职责原则：校验只负责决定能不能下，下发只负责能不能送达，失败原因分开记录便于运维定位。实战中还会加一层：下发前再次去RMS确认版本仍然是v3.4（避免校验和下发之间被并发工单抢走版本），但这属于工程增强，核心逻辑就是上面这三段。

五、效果对比：手工配方 vs RMS系统管理

把同一批产品在手工模式与RMS模式下的运营数据做了6个月的对比，关键指标差异显著：

最核心的提升是“配方版本混淆事故归零”和“参数录入错误归零”，这两项直接对应FAB最害怕的隐性质量事故；耗时类指标的提升则直接转化为设备OEE的提升，按光刻区120片/小时的平均产出折算，节省的8分钟每台机每天能多产近16片，全厂12台机一年增量产能价值超过2,000万人民币。另一个容易被忽略但极其关键的收益是“可解释性”：以前客户审计时问“这批晶圆用的是哪个版本的配方”，工程师要花几个小时翻邮件和Excel；现在直接在RMS里按Lot号一键查询，版本、Hash、下发人、下发时间、当时的设备参数快照全部呈现，审计效率从“天级”降到“分钟级”，对通过汽车电子（如IATF 16949）和医疗（ISO 13485）等高合规要求客户的审核帮助巨大。

六、实施建议：分阶段路径与风险提示

结合项目经验，给计划上线RMS集成的FAB提几条实操建议。除了下面要讲的技术与流程层面，上线成功的最大隐性门槛其实是“人和组织”，很多FAB在RMS项目上技术做得很好但最终用不起来，根源就在于工程师觉得系统“麻烦”而继续走Excel旁路，久而久之RMS沦为摆设。所以建议同步推三件事：一是把“在RMS中发布配方”写入岗位SOP并纳入KPI考核；二是设置系统使用率看板并在月度运营会上公示；三是给工艺工程师提供差异化的培训，对资深工程师重点讲版本管理与审批流，对新入职工程师重点讲参数校验和SECS/GEM通信基础。

路径上建议严格分三阶段：第一阶段（1-2个月）选一台成熟设备做单点试点，目标是打通MES-RMS-设备SECS/GEM的全链路，验证通信、校验、下发、回执四个核心环节，试点期间所有配方下发仍保留手工备份以兜底；第二阶段（2-3个月）扩展到同工艺的3-5台设备，引入影子模式（shadow mode）做新旧流程并行，灰度切换期间任何异常立即回退到手工模式；第三阶段（3-4个月）才推到全厂，并启用自动报表、版本回滚、异常告警等高级能力。整个过程必须有工艺、设备、IT三方联合工作组，工艺定义配方版本与参数窗口，设备保障SECS/GEM通信稳定，IT负责RMS与MES的接口与权限。此外强烈建议每个阶段都设置明确的Go/No-Go评审点，比如试点阶段的下发成功率不低于99%、参数校验误报率不高于0.1%，达不到标准就不进入下一阶段，避免“带病推进”给后续运维埋雷。

风险层面重点关注三类：第一是参数被误改，建议所有参数修改走RMS的标准修订流程并强制双人审批，参数窗口本身也加版本管理；第二是版本混乱，杜绝“final”、“修正”这种非语义化命名，强制使用vX.Y.Z格式并在系统中禁止覆盖式发布；第三是SECS/GEM掉线，设备侧必须配置心跳监测，掉线超过30秒自动暂停下发并告警，避免把空配方下发到运行中的腔体造成批量事故。此外，强烈建议把RMS的审计日志接入工厂的SIEM平台做统一告警，这样配方相关的异常行为能在分钟级被发现而不是等到下一道工序抽检才暴露。

七、进阶方向：AI配方推荐与数字孪生验证

当前方案仍有几个明显的局限：第一，参数校验只检查上下限和单位，无法识别参数组合是否合理，例如刻蚀工艺的CHF3和CF4比例单独看都在窗口内，但组合起来可能造成异常的选择比；第二，版本回滚依赖人工触发，无法在检测到参数漂移时自动回滚；第三，配方推荐完全依赖工艺工程师经验，没有数据驱动的辅助。

下一阶段我们计划做三件事：一是引入AI配方推荐，基于历史Lot的CD、膜厚、缺陷数据训练轻量模型，给工艺工程师推荐“接近当前良率最优解”的微调参数区间，预计能把新配方开发周期再压缩40%；模型初期只做“参数推荐”而不是“自动下发”，让工艺工程师保留最终决策权，这样既能享受AI效率红利又能规避合规风险。二是搭建配方数字孪生验证环境，新配方先在孪生仿真环境跑一遍虚拟试验，把明显有问题的参数组合在投产前就剔除；数字孪生不是简单的物理仿真，而是把设备的实时状态（腔体温度、RF功率波动、气体流量漂移）都纳入虚拟环境，让新配方在“尽可能接近真实工况”的条件下被预演。三是把RMS的版本库和FDC（Fault Detection and Classification）系统打通，做到检测到参数漂移时自动回滚到上一稳定版本，并在回滚前自动锁定当前Lot以防污染扩散，回滚完成后给值班工程师推送一条完整的操作链路报告。

从行业趋势看，GAAFET和HBM相关工艺对配方的复杂度要求还在指数级上升，配方项数可能突破1,000项，传统人工+文档化的配方管理方式将彻底失效；RMS与MES、YMS（Yield Management System）、APC（Advanced Process Control）的深度集成会成为先进制程FAB的标准配置，配方数据本身就是一种核心工艺资产，“管好配方就是管好良率”这句话在未来3-5年会越来越被验证。另外，SEMI协会近年也在推动E87（CMS - Configuration Management Standard）和E173（Specification of Recipe Management for 300mm Equipment）等新标准，目的是把不同厂商的RMS统一到同一接口规范上，这意味着未来RMS选型要特别关注标准合规性，避免被某一供应商锁定。站在更高的视角看，FAB的数字化转型从来不是某一个单点系统的事，MES是“大脑”、RMS是“记忆”、YMS是“感觉”、APC是“小脑”，只有这四者打通并形成闭环，FAB才能真正从“经验驱动”走向“数据驱动”，而RMS正是这条闭环里最容易被忽视、却最不可或缺的一环。

互动话题

话题一：你们厂的配方目前是用Excel管理还是已经上了系统？上线过程中踩过最深的坑是什么？欢迎评论区交流。

话题二：如果你正在规划RMS选型，是更倾向自研还是采购商业方案（如Applied的RecipeMap、Siemens的RecipePro）？也欢迎一起讨论。我个人的看法是：成熟FAB、有强IT团队的优先考虑自研（可控、可深度定制、与MES耦合更紧），新FAB或IT资源紧张的优先考虑商业方案（上线快、最佳实践成熟、有原厂支持）。
