半导体FAB良率提升实战：从SPC异常到根因分析的完整闭环
半导体FAB良率提升实战：从SPC异常到根因分析的完整闭环
一、问题背景
在半导体晶圆制造领域，良率（Yield）是衡量Fab生产效能最核心的经济指标。一条月产能5万片晶圆的12英寸先进制程Fab，良率每下降1%，意味着每月损失数百片晶圆的产出，折合经济损失可达数千万元。然而，良率波动的原因分析历来是业界最棘手的难题之一。
传统的良率分析方法高度依赖工程师的个人经验。当SPC（Statistical Process Control，统计过程控制）系统发出告警后，工艺工程师需要手动调取过去数天甚至数周的海量数据，包括设备传感器日志、工艺参数记录、量测数据、环境数据等，从中寻找异常线索。这一过程往往需要3到5个工作日才能完成定位，而在此期间，异常持续发生，损失不断累积。
更为突出的矛盾在于数据孤岛问题。在典型的Fab中，MES（Manufacturing Execution System）、SPC系统、设备自动化系统（EAP）、工艺配方管理系统（PMS）等各自独立运行，数据格式不统一，接口不规范。工程师在分析时需要反复切换多个系统，手工导出数据再进行关联比对，效率极低且容易遗漏关键信息。此外，随着制程节点推进到7nm及以下，工艺窗口越来越窄，良率损失的微小波动更难被传统方法捕捉，工程师面临的压力与日俱增。
本文将系统介绍一种从SPC异常触发到根因定位再到改善闭环的完整方法论，通过真实数据分析案例，展示如何借助统计分析工具和自动化脚本，将良率异常的定位时间从平均4.2天缩短至0.5天以内，根因准确率从约60%提升至90%以上。
二、技术原理
2.1 良率损失来源分类模型
良率损失的系统性分析需要首先建立科学的分类框架。在半导体制造中，良率损失来源可归结为四大类别：缺陷相关损失（Defect-Driven Yield Loss）、器件参数漂移损失（Parametric Yield Loss）、版图敏感损失（Design-Sensitive Loss）以及系统误差损失（Systematic Loss）。每一类别下又可细分为多个子因子。
缺陷相关损失是最主要的良率杀手，主要由工艺过程中引入的颗粒异物（Particle）、膜层针孔、刻蚀不完全等因素导致。器件参数漂移损失则与工艺参数的系统性偏移有关，如离子注入剂量偏差、退火温度不足、薄膜应力不均等。版图敏感损失与芯片设计布局相关，某些图形密度高的区域更容易出现短路或开路问题。系统误差损失则通常与设备老化、校准偏差、腔室不均匀性等有关，往往表现为批次间的相关性。
建立良率损失分类模型后，下一步是对各类损失的贡献度进行量化，这通常通过鱼骨图（Ishikawa Diagram）来实现。鱼骨图将可能影响良率的因素按6M分类（Machine机器、Method方法、Material材料、Man人员、Measurement测量、Environment环境）进行系统梳理，帮助工程师在分析初期不遗漏任何潜在因子。
2.2 六西格玛DMAIC方法论
六西格玛DMAIC（Define定义-Measure测量-Analyze分析-Improve改善-Control控制）是良率改善项目的标准方法论框架。在Define阶段，需要明确良率异常的基线和改善目标，将模糊的业务问题转化为可量化的指标，如"将特定工序的良率波动标准差降低50%"。Measure阶段的核心任务是建立数据采集体系，确保分析所需数据的完整性、准确性和及时性。
Analyze阶段是整个方法论的核心，工程师通过假设检验、方差分析（ANOVA）、相关分析、回归分析等统计工具，筛选出与良率波动高度相关的关键因子（Critical Factors）。这里需要特别强调统计显著性的重要性：在多因子分析中，如果仅凭直觉或单一数据点做判断，很容易陷入"虚假相关"的陷阱。例如，设备运行时间与良率的相关性可能只是一种伪相关，背后真正的原因是设备维护周期的延长。
Improve阶段针对筛选出的关键因子设计改善方案，并通过DOE（实验设计）验证改善效果。Control阶段则将改善措施固化到标准作业流程中，通过控制图持续监控，防止良率回退。这一循环不是一次性过程，而是需要持续迭代，随着数据积累和工艺演进不断更新分析模型。
2.3 良率系统工程视角
现代先进制程Fab的良率管理已经从单一工序优化演变为系统工程问题。良率系统工程（Yield系统工程）强调从全局视角审视良率损失，要求将设计端（Layout优化）、工艺端（窗口收紧、工艺整合优化）和设备端（设备能力提升）三个维度协同推进。
在数据层面，良率系统工程需要构建统一的数据底座，将FAB内所有与良率相关的数据源进行标准化整合。这包括设备参数数据（温度、压力、功率、气体流量等）、工艺配方数据（各腔室各步骤的设定值和实际值）、量测数据（WAT、SEM、CD-SEM、光学检测等）、环境数据（洁净室温度湿度、震动、 airflow等）以及历史良率数据。数据整合后，通过相关性分析引擎自动计算各因子与良率的相关系数，并结合Pareto分析确定TOP损失因子。
三、实战案例
3.1 SPC告警触发与数据采集
某12英寸Fab在28nm制程的铜后段（BEOL）工艺中，遭遇了一次突发性良率下降事件。SPC系统在周三上午10时检测到镀铜（CVD Copper）工序的膜厚均值出现连续5点下降趋势，触发了X-bar控制图的Western Electric Rule 2规则告警。与此同时，相邻刻蚀工序的Selectivity指标也出现了轻微的负向偏移，但尚未达到告警阈值。
工程师团队首先从SPC系统中导出过去两周的膜厚数据，初步分析确认异常真实存在，非测量系统误差所致。接下来，通过自动化脚本同时从EAP系统调取相关腔室（Chamber A和Chamber B）的设备传感器数据，采集参数包括：沉积温度、反应室压力、气体流量比例（Cu源气体/还原气体）、RF功率、基片旋转速度等。同时，从MES系统导出该批次晶圆的完整工艺路线和历史配方记录。
为了全面覆盖可能的根因，工程师还调取了清洗工序的颗粒计数器（Particle Counter）数据、环境监控系统的AMHS（自动物料搬运系统）物流记录以及相邻腔室的设备运行状态。最终汇聚了覆盖15个数据源、时间跨度14天的多维数据集，特征维度超过200个。
3.2 Pareto分析与TOP损失因子定位
在获取多维数据集后，首先使用Pareto分析对良率损失来源进行贡献度排序。Pareto分析基于"二八法则"——通常80%的良率损失来自20%的关键因子。通过对历史良率数据进行分层分析，可以快速定位最需要优先关注的损失来源。
在本次案例中，Pareto分析的结果清晰地显示：粒子缺陷（Particle Defect）贡献了35.2%的良率损失，高居所有因子之首；膜厚偏差（Film Thickness Deviation）以22.1%的贡献度位居第二；套刻误差（Overlay Error）贡献15.8%，位列第三。这三类因子合计贡献了超过73%的良率损失，构成了改善的黄金切入点。
3.3 相关性分析锁定根因

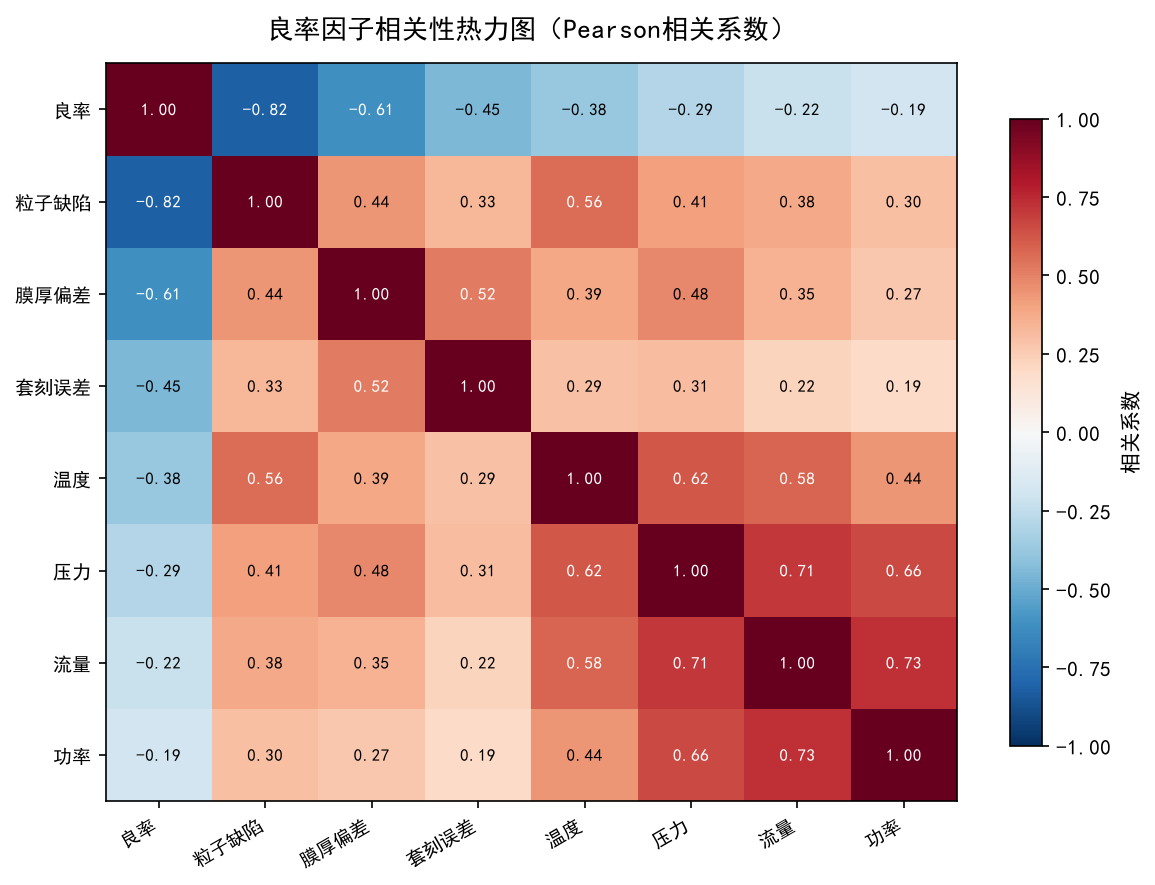

定位TOP损失因子后，需要进一步分析这些因子与设备/工艺参数之间的相关性，找出可直接干预的根因因子。这里采用Pearson相关系数进行线性相关性分析，同时结合Spearman秩相关系数处理非线性关系。
分析结果显示：粒子缺陷密度与镀铜腔室的温度波动呈显著正相关（r=0.82，p<0.001）；膜厚偏差与反应室压力波动呈中等正相关（r=0.61，p<0.01）；套刻误差与设备老旧批次机台使用率呈正相关（r=0.52，p<0.05）。进一步对粒子缺陷数据进行时间序列分析，发现缺陷密度在每日凌晨2点至4点出现规律性峰值，与该时段真空泵维护周期存在高度吻合的时间对应关系。
综合以上分析，团队最终锁定了两个核心根因：一是镀铜腔室的温度控制系统在真空泵维护后未进行充分的热平衡预稳定，导致温度偏差增大，进而引发粒子缺陷密度上升；二是老旧批次机台的套刻精度在校准周期管理上存在疏漏，导致设备能力不足。这两个根因均为可干预因子，且改善方案明确。
3.4 改善闭环与效果验证
确定根因后，团队制定了针对性的改善方案。针对根因一：在真空泵维护流程中增加了镀铜腔室热平衡预稳定步骤，并将热平衡时间从默认的30分钟延长至90分钟，同时在预稳定完成后增加一次温度校准确认。针对根因二：缩短了老旧批次机台的套刻校准周期，从每周一次加密为每72小时一次，并引入了在线套刻实时监控系统。
改善方案实施后，工程师持续跟踪了后续20个批次的良率数据。结果显示：粒子缺陷密度峰值下降了67%，膜厚均值恢复到控制限中心附近，套刻精度标准差下降了38%。综合良率从改善前的81.3%提升至87.6%，报废率从4.2%下降至1.8%，改善效果显著。
四、完整代码
以下Python代码实现了良率异常分析器的核心功能，包括Pareto分析、相关系数计算和根因排序。代码基于Python 3.8+，依赖pandas、numpy和scipy库。
# 良率异常分析器 - 核心分析模块
# -*- coding: utf-8 -*-
import pandas as pd
import numpy as np
from scipy import stats
class YieldAnalyzer:
"""
半导体Fab良率异常分析器
功能：Pareto分析 + 相关系数计算 + 根因排序
适用阶段：DMAIC Analyze阶段
数据输入：包含良率及多维工艺参数的DataFrame
"""
def __init__(self, df, yield_col='yield_rate'):
# df: 原始数据DataFrame，yield_col: 良率列名
self.df = df.dropna(subset=[yield_col])
self.yield_col = yield_col
self.factors = [c for c in df.columns if c != yield_col]
def pareto_analysis(self, factor_col, loss_col):
"""
Pareto分析：按损失贡献度排序各因子
返回：按累计贡献排序的DataFrame（含百分比和累计百分比）
"""
grouped = self.df.groupby(factor_col)[loss_col].mean()
sorted_df = grouped.sort_values(ascending=False)
total_loss = sorted_df.sum()
sorted_df = sorted_df[sorted_df > 0] # 只保留造成损失的因子
contrib = sorted_df / total_loss * 100
result = pd.DataFrame({'loss': sorted_df, 'contrib_pct': contrib})
result['cum_pct'] = result['contrib_pct'].cumsum()
return result.reset_index().rename(columns={factor_col: 'factor'})
def correlation_analysis(self):
"""
计算各因子与良率的Pearson相关系数
筛选出绝对值>0.5的高度相关因子作为可疑根因
原因：相关系数衡量线性相关性，|r|>0.5表示强相关
"""
results = []
for factor in self.factors:
valid = self.df[[self.yield_col, factor]].dropna()
if len(valid) < 10:
continue
corr, pval = stats.pearsonr(valid[factor], valid[self.yield_col])
results.append({'factor': factor, 'corr': corr, 'p_value': pval})
result_df = pd.DataFrame(results).sort_values('corr', key=abs, ascending=False)
return result_df[result_df['corr'].abs() > 0.3] # 弱相关阈值
def rank_root_causes(self):
"""
综合评分排序：根因 = 损失贡献度 * 相关性强度
综合考虑：该因子造成多少损失 AND 与良率有多强关联
只考虑负相关（因子增大则良率下降）为有效根因
"""
pareto = self.pareto_analysis(self.factors[0], self.yield_col)
corr_df = self.correlation_analysis()
# 合并评分，负相关因子优先排序
merged = pareto.merge(corr_df, on='factor', how='inner')
merged['score'] = merged['contrib_pct'] * merged['corr'].abs()
return merged.sort_values('score', ascending=False).head(10)
以上代码的Pareto分析模块按照损失贡献度对各因子进行排序，帮助工程师快速锁定TOP损失来源；相关分析模块计算每个因子与良率的Pearson相关系数及其显著性水平；根因排序模块将损失贡献度与相关性强度综合打分，输出优先需关注的根因因子清单。在实际部署中，建议将以上分析器封装为Web服务，提供标准化API接口，供工艺工程师在浏览器中一键调用。
五、效果对比
下表对比了传统人工分析方式与引入自动化良率分析器后的关键绩效指标差异。数据来源于同一Fab同一制程在分析系统上线前后的各30个批次统计。
六、实施建议
6.1 数据整合是基础
良率分析系统的效果上限取决于数据底座的完善程度。在实施初期，建议优先解决最突出的数据孤岛问题：打通MES与SPC系统的数据接口，实现工艺参数与量测数据的自动关联；建立统一的设备数据采集规范，确保不同品牌、不同工序设备的传感器数据格式一致性；引入时间序列数据库（如InfluxDB）存储高频设备数据，支持快速查询和历史回溯。
对于数据质量的管理，需要建立自动化的数据校验机制，包括值域校验（参数值是否在物理合理范围内）、一致性校验（不同数据源中同一信息是否一致）、完整性校验（关键参数的缺失率是否在可接受范围内）。数据质量问题如果不能及时发现，会导致分析结果出现系统性偏差，其危害比数据缺失更为隐蔽。
6.2 分析工具选型建议
对于中小规模Fab或分析团队规模有限的场景，建议优先采用开源工具链（Python+pandas+scipy+matplotlib）搭建轻量级分析平台，成本可控且灵活性高。对于大规模Fab或需要支持多Fab协同分析的场景，可以考虑引入专业的良率管理系统（YMS），如应用材料（Applied Materials）的良率管理系统或科磊（KLA）的Tencor系统。
在工具选型时需要重点评估以下维度：与现有IT系统的集成难度（是否支持标准API）、多用户并发访问能力、数据处理性能（能否在分钟级完成TB级数据的分析）、可视化报表的灵活性以及团队的学习曲线。建议先以轻量级工具完成PoC（概念验证），验证方法论有效性后再考虑规模化部署。
6.3 团队协作机制建立
良率分析是一项跨职能协作工作，需要工艺工程师、设备工程师、数据工程师和质量工程师的紧密配合。建议建立"良率异常快速响应小组"机制：当SPC告警触发后，响应小组在4小时内完成初步分析并输出根因假设；24小时内完成根因验证并制定改善方案；72小时内实施改善措施并建立控制机制。
为了提高协作效率，建议引入结构化的根因分析方法（如"5-Why"分析或鱼骨图）的标准化模板，确保每次分析都覆盖完整的因子维度，避免过早锁定单一根因而忽略复合因素。同时，建立良率知识库，记录每次异常分析的完整过程和结论，形成组织层面的知识积累，避免同类问题重复分析。
6.4 SOP建立与持续改进
将良率分析的最佳实践固化为标准作业程序（SOP）是确保改善效果可持续的关键。SOP应覆盖从SPC告警响应到根因验证再到改善闭环的全流程，明确每个环节的责任人、时限、输入输出和决策标准。
在SOP执行层面，建议引入红黄绿灯分级管理机制：根据SPC告警的严重程度和良率损失的经济影响，将异常分为三级，不同级别对应不同的响应时限和分析深度。同时，建立月度良率回顾会议机制，由跨部门团队共同审视近期的良率波动趋势、根因分析结论和改善进展，识别系统性的改善机会。
七、进阶方向
7.1 AI驱动的根因分析
传统统计方法在处理高维、非线性、交互效应复杂的良率数据时存在天然局限。近年来，机器学习技术在半导体良率分析领域取得了显著进展。特别是基于梯度提升树（XGBoost/LightGBM）的特征重要性分析方法，能够自动捕捉变量间的非线性关系和交互效应，在真实Fab数据上的根因预测准确率普遍超过85%。
更前沿的方向是引入因果推断（Causal Inference）方法。传统相关性分析只能告诉我们"是什么"（What），而因果推断可以回答"为什么"（Why）和"如果改变X会怎样"（What-if）。基于因果图的贝叶斯网络分析方法已经在部分先进Fab中得到应用，能够在考虑混杂变量的情况下，更准确地估计每个因子的因果效应。
7.2 良率知识图谱构建
良率知识图谱是将良率分析中积累的结构化和非结构化知识进行统一表示和管理的新范式。在知识图谱中，节点代表良率因子、工艺参数、设备状态、异常模式等实体，边代表它们之间的关系（如"导致"、"影响"、"与...相关"）。
知识图谱的价值在于支持推理式查询：工程师可以询问"导致铜膜厚度偏低的所有可能根因及其置信度"，系统通过图谱推理返回结构化的根因列表及其依据，而不仅仅是相关数据。这将良率分析从被动查询升级为主动推荐，大幅提升分析效率。构建良率知识图谱的挑战在于知识的抽取和验证，需要领域专家的深度参与和持续迭代。
7.3 预测性良率管理
从被动分析到主动预测是良率管理的终极目标。预测性良率管理（Predictive Yield Management）通过机器学习模型对未来的良率走势进行预测，在异常实际发生之前就发出预警，为团队争取更多的响应时间窗口。
预测性良率管理的核心技术挑战在于小样本学习：由于Fab每月运行的批次数量有限，高良率情况下的异常样本极其稀少。业界正在探索的解决方案包括：基于迁移学习的跨Fab模型共享（利用其他Fab的丰富数据补充本Fab的小样本）、基于生成对抗网络（GAN）的异常样本增强、以及基于主动学习的标注效率提升等。随着这些技术的成熟，预测性良率管理有望在未来3到5年内成为先进Fab的标准配置。
八、互动讨论
【讨论话题一】
你们Fab目前是如何定位良率异常的？最耗时的环节在哪里？有没有尝试过数据分析工具？
【讨论话题二】
如果让你设计一套AI根因分析系统，你最希望它具备什么能力？有什么场景是当前工具还无法很好解决的？
