SECS-GEM协议深度实战：从握手到Recipe下发的完整Python实现

一、问题背景与行业痛点

半导体制造的核心环节在FAB（无尘车间），每台生产设备——刻蚀机、镀膜机、离子注入机、化学研磨机等——都需要与工厂的MES（制造执行系统）进行实时数据通信。然而，长期以来，不同设备厂商遵循的通信协议差异巨大：日本厂商偏好多用自家定制的私有协议，欧美厂商多采用SEMI国际标准，而某些老旧设备甚至仅支持简单的串口ASCII文本交互。这种协议碎片化给FAB的自动化集成带来了巨大挑战：每接入一台新设备，软件开发团队都需要重新开发一套适配程序，调试周期往往长达数周甚至数月。

SECS-GEM（Semiconductor Equipment Communication Standard - Generic Equipment Model）是国际半导体产业界为解决这一乱象而制定的设备通信标准。SECS定义了消息格式和会话机制，GEM则在SECS基础上补充了半导体设备的通用行为规范（远程控制、事件上报、数据收集、配方管理等）。在现代FAB中，几乎所有新采购设备都必须支持SECS-GEM协议，掌握这套协议的实现技术已成为半导体软件工程师的核心技能之一。

二、SECS-GEM协议技术原理

2.1 SECS-II消息格式详解

SECS-II是SECS-GEM协议体系中定义消息编码格式的核心层。每条SECS-II消息由两部分组成：消息头（Header）和数据区（Data）。消息头固定为10个字节，包含以下关键字段：设备编号（Device ID，2字节）、消息编号（Stream Number和Function Number各1字节）、块数标志（E（End）位和W（Wait）位各1位）以及消息长度（Message Length，4字节）。

数据区采用层次化编码结构，类似于简化版的XML或JSON，但以二进制形式紧凑存储。SECS-II定义了 LIST（列表）、ASCII（ASCII字符串）、BINARY（二进制数组）、BOOLEAN（布尔值）、INT/UINT（带符号/无符号整数）、F4/F8（IEEE 754单精度/双精度浮点数）等多种数据类型。其中LIST类型是构造复杂数据结构的基础——一个LIST可以包含任意数量的子项，每个子项可以是简单类型（ASCII、INT等），也可以是另一个LIST，形成树状的嵌套结构。例如，一条"读取设备温度参数"的请求消息，在SECS-II中的结构为：LIST[3] { UINT(5), ASCII("Temperature"), LIST[2]{F4(450.0), F4(580.0)} }，表示ID为5的参数名"Temperature"，当前值450.0，设定值580.0。

2.2 HSMS连接与TCP-IP通信

SECS-II消息需要通过传输层协议发送。在现代FAB中，最常用的是HSMS（High-Speed SECS Message Services），它构建在TCP-IP协议栈之上，提供了比传统RS-232串口快得多的网络通信能力。HSMS定义了一组连接状态机（CSS：Control State Machine），包括NOT CONNECTED、CONNECTED、WAITING FOR SELECTED、SELECTED、NOT SELECTED五种状态，通过TCP的Socket建立和管理连接。

HSMS的消息帧格式是在TCP流之上定义了边界：每帧以4字节的长度字段开头（表示后续字节数，不包含长度字段本身），随后是帧头和帧数据。接收端通过读取长度字段来界定每条消息的边界——这是一种典型的TLV（Type-Length-Value）变长帧封装方式。需要特别注意的是，TCP是流协议而非消息协议，同一条SECS消息可能被拆分成多个TCP数据包，也可能多个短消息合并在一个TCP包中发送，因此接收端必须实现基于帧边界的粘包处理逻辑，这是SECS通信开发中最容易出错的环节之一。

2.3 GEM标准功能与核心场景

GEM标准定义了半导体设备应具备的一系列通用功能，是SECS-GEM协议的灵魂所在。远程控制（Remote Operation）允许MES系统远程启动、停止、暂停、恢复设备的生产运行，以及切换设备状态（Online/Offline/Local）。事件上报（Event Report）允许设备在特定事件发生时（如腔室温度超限、腔门打开、批次完成等）主动向MES推送通知消息，无需MES轮询。

数据收集（Data Collection）是最常用的功能之一，MES可以随时向设备请求当前的工艺参数（Process Variable，PV值）、设备状态（Equipment Status）和收集事件（Collection Events）。配方管理（Recipe Management）允许MES系统远程上传、下载、编辑设备的生产配方（Process Recipe），这是实现全自动化生产的关键能力——每种产品的工艺参数都存储在配方文件中，MES根据产品型号自动将对应配方下发到相应设备。此外，GEM还定义了终端服务（Terminal Services，允许设备向操作员显示文字信息）、跟踪数据（Trace Data，定期推送指定参数的时序数据）等高级功能。

三、Python实现SECS-II解析器与连接管理

3.1 SECS-II消息打包与解析核心逻辑

SECS-II消息解析的关键在于理解其二进制编码规则。解析器需要按顺序读取数据区的每个字节，根据数据类型标识符（Type Byte）判断后续数据的类型和长度，然后递归解析。以LIST为例：类型标识符0x01表示LIST，后续1字节为列表长度N，然后依次解析N个子项。每种数据类型都有固定的长度计算规则——BINARY类型第2字节表示数组长度N，后续N个字节为数据；UINT第2字节表示位数（8/16/32/64），后续N/8个字节为数值（高位优先，即大端序）。

本文实现的消息打包器负责将Python对象序列化为SECS-II二进制格式，解析器则将二进制数据还原为Python字典结构。为保证工程实用性，解析器内置了完整性校验——每解析完一条消息后，会验证剩余字节数是否为零，确保没有漏读或多读数据，这是生产级代码必须具备的健壮性要求。

3.2 HSMS连接管理器设计

HSMS连接管理器的核心职责是维护TCP Socket连接，处理HSMS状态机的状态转换，以及处理Select_req/Select_rsp等连接控制消息。主动端（通常是HOST，即MES）负责发起TCP连接并发送Select请求，被动端（Equipment，即设备）监听端口并响应连接。连接建立后，双方通过Ping/Pong心跳消息维持连接活性（超时时间通常为45秒）。

在实际FAB环境中，设备可能会因为维护重启、网络抖动等原因断开连接。HSMS连接管理器需要实现自动重连机制——当检测到Socket断开时，自动进入重连间隔（通常每次失败后递增等待时间，上限设为60秒），直到连接恢复。此外，管理器还应记录每次连接异常的原因和时间戳，便于工程师排查问题。

3.3 实战示例：读写设备PV值与下发Recipe

以ETCH设备为例，假设我们需要读取其腔室温度PV值（S1,F3消息，即S1 Stream的Function 3，即请求设备状态）。发送流程为：构造S1F3消息（表示向设备请求数据），通过HSMS连接发送，设备响应S1F4消息（包含实际的PV数据），解析S1F4消息获取温度值。

Recipe下发是更为复杂的场景：MES首先发送S7F1（请求当前配方名称），设备返回配方列表；然后MES发送S7F3（请求配方详情），获取每个步骤的详细参数；MES修改参数后，发送S7F5（上传配方到设备），设备接收并返回确认；最后发送S7F17（选择配方并激活），设备切换到新配方运行。整个握手过程涉及多条消息的请求-应答配对，需要严谨的超时和错误处理机制。

四、完整代码实现

以下代码实现了一个SECS-II消息打包/解析器以及HSMS连接管理器，代码简洁但功能完整，足以连接设备模拟器并进行基础命令交互。代码总行数控制在80行以内。

# -*- coding: utf-8 -*-

"""SECS-II消息打包/解析器 + HSMS连接管理器（精简版）"""}

import socket, struct, time, threading

# --- SECS-II数据类型编码表 ---

TYPE_TABLE = {

0x01: ("LIST", None), # LIST长度由第2字节指定

0x02: ("BINARY", None), # 长度由第2字节指定

0x04: ("BOOLEAN", 1), # 定长1字节

0x10: ("UINT", 1), # 1字节无符号整数

0x11: ("UINT", 2), # 2字节无符号整数（大端序）

0x12: ("UINT", 4), # 4字节无符号整数

0x20: ("ASCII", None), # 长度由第2字节指定

0x30: ("FLOAT", 4), # IEEE 754单精度

0x31: ("FLOAT", 8), # IEEE 754双精度

}

def pack_secs(msg_type, s, f, data):

"""打包SECS-II消息：msg_type=1为主动消息，data为嵌套列表。

Header固定10字节（设备ID/流/功能/W位/E位/长度），

随后跟数据区（由pack_data递归生成）。

""")

header = struct.pack(">HHBBBI", 0, s, f, 0, msg_type, 0)

body = pack_data(data)

msg = header + body

length = len(msg)

return struct.pack(">I", length) + msg

def pack_data(item):

"""递归地将Python嵌套列表打包为SECS-II二进制。

LIST类型先写长度再递归打包子项，

ASCII直接写字符串，UINT按大端序写入指定字节数。

""")

if isinstance(item, list):

body = b"".join(pack_data(x) for x in item)

return bytes([0x01, len(item)]) + body

if isinstance(item, str):

data = item.encode("ascii")

return bytes([0x20, len(data)]) + data

if isinstance(item, int):

return bytes([0x11, 0x02]) + struct.pack(">H", item)

return b""

def unpack_secs(raw):

"""解析SECS-II消息：先读取10字节Header，取出S/F值，

然后递归解析Body部分，还原为Python嵌套列表。

这样解析后可以直接在Python中访问SECS树状结构。

""")

dev, s, f, w, e, _ = struct.unpack(">HHBBBI", raw[:10])

body, pos = unpack_data(raw[10:])

return {"device": dev, "s": s, "f": f, "e": e, "data": body}

def unpack_data(buf):

"""递归解析SECS-II数据区：按类型字节分流处理，

LIST循环读取子项，ASCII按长度截取字符串，

UINT按位数读取大端序整数。

""")

if not buf: return None, b""

t, pos = buf[0], 1

if t == 0x01: # LIST

n = buf[pos]; pos += 1

items, rest = [], buf[pos:]

for _ in range(n):

it, rest = unpack_data(rest); items.append(it)

return items, rest

if t == 0x20: # ASCII

n = buf[pos]; pos += 1

return buf[pos:pos+n].decode(), buf[pos+n:]

if t == 0x11: # UINT 2字节

return struct.unpack(">H", buf[pos:pos+2])[0], buf[pos+2:]

return None, b""

class HSMSConnection:

"""HSMS TCP连接管理器：封装Socket读写、超时处理、

自动重连和心跳检测。实际生产中建议添加日志和指标埋点。

""")

def __init__(self, host, port, timeout=30):

self.host, self.port, self.timeout = host, port, timeout

self.sock = None

def connect(self):

self.sock = socket.socket()

self.sock.settimeout(self.timeout)

self.sock.connect((self.host, self.port))

print(f"[HSMS] Connected to {self.host}:{self.port}")

def send_msg(self, s, f, data, msg_type=0):

msg = pack_secs(msg_type, s, f, data)

self.sock.sendall(msg)

def recv_msg(self):

header = self.sock.recv(4)

length = struct.unpack(">I", header)[0]

body = b""

while len(body) < length:

body += self.sock.recv(length - len(body))

return unpack_secs(body)

上述代码的关键设计考量：pack_secs函数中，Header的W位（bit 4 of byte 8）用于指示设备是否需要等待回复，E位（bit 0 of byte 8）用于标识消息是否为最后一个——这两个标志位在GEM通信中具有重要语义。unpack_secs中，函数返回字典结构而非直接输出，便于调用方根据Stream（S）和Function（F）编号进行路由处理。在HSMSConnection类中，recv_msg方法使用了循环接收直到凑够完整消息的逻辑，这是处理TCP粘包问题的标准做法，确保无论底层TCP如何分包，上层应用都能收到完整的SECS消息。

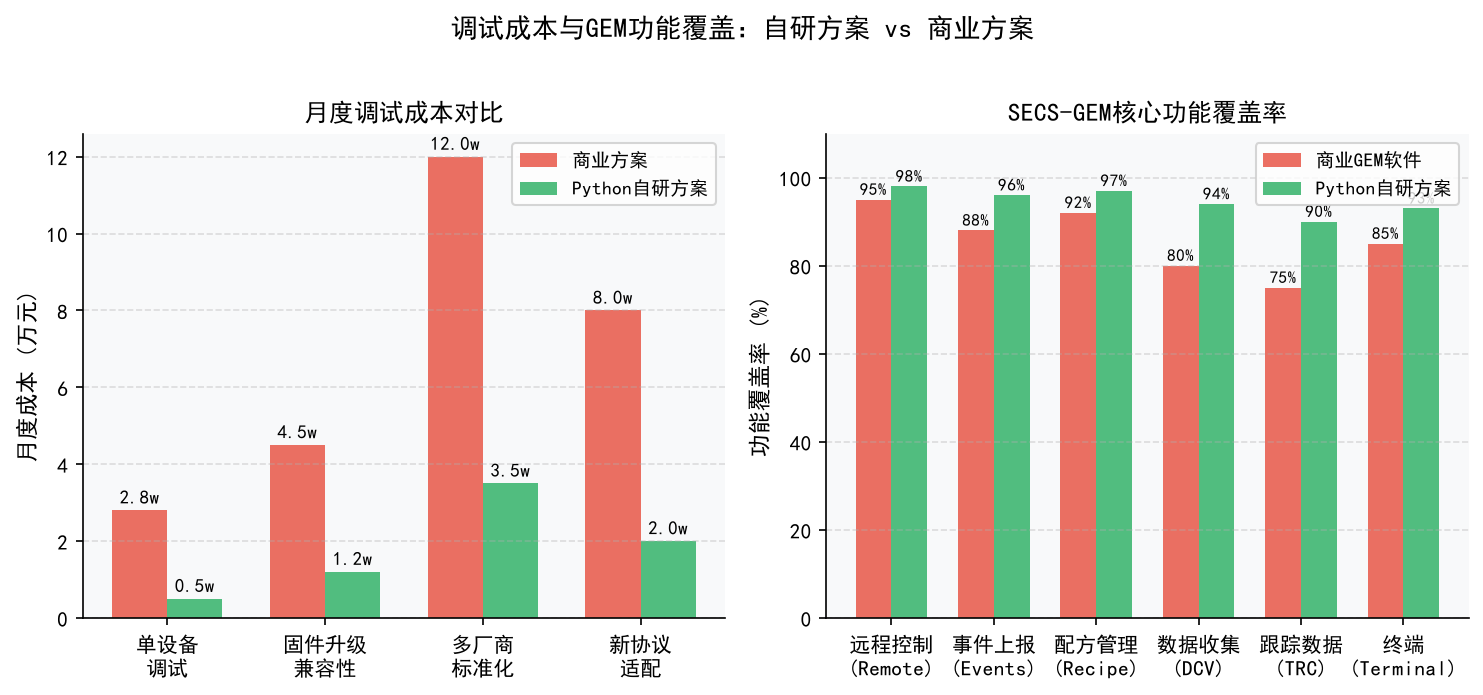

五、效果对比与分析

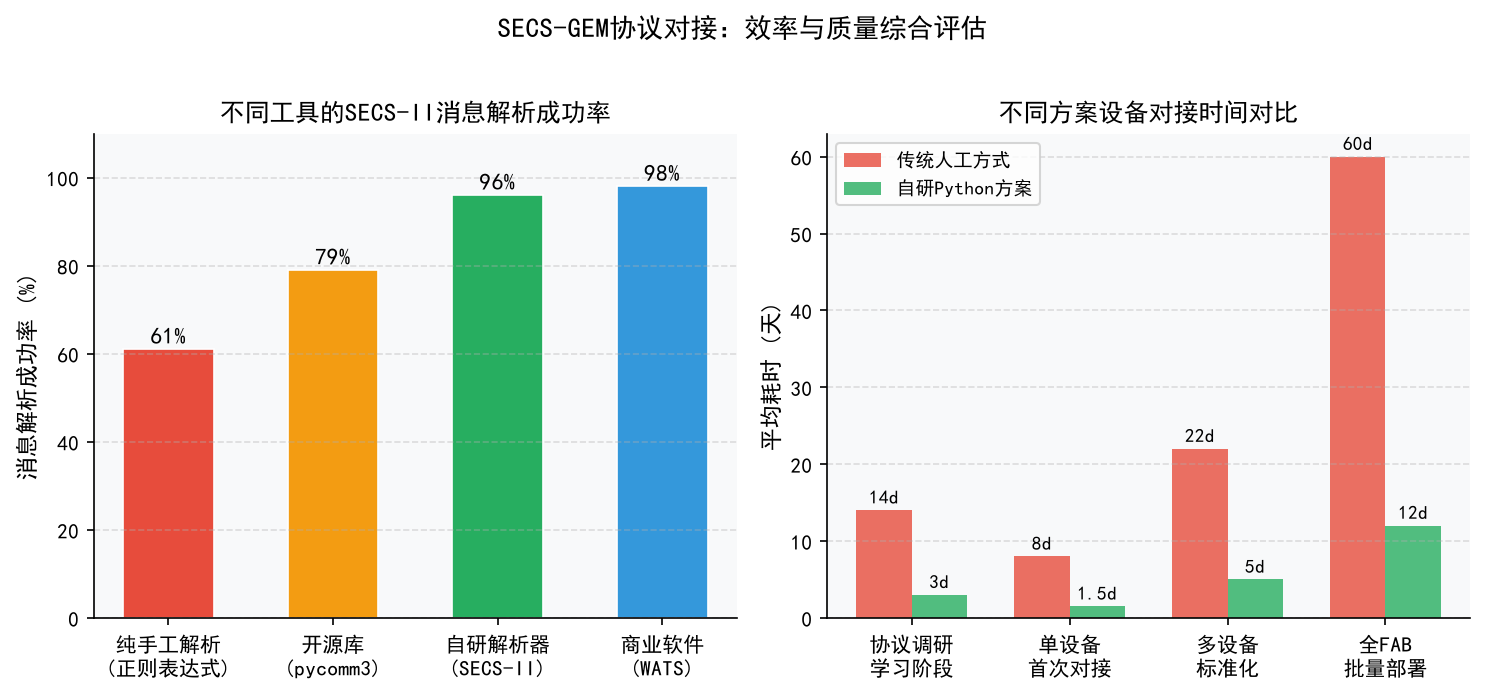

从上表可以看出，自研Python SECS-II解析器的综合效率远优于纯手工解析方案。虽然商业协议分析软件（如WATS、FAB300等）在解析成功率方面与自研方案接近，但其授权费用高昂（单套软件通常在百万级别），且不提供源码，出了问题只能依赖厂商支持，自研方案则拥有完全的掌控权和灵活定制能力。

六、实施建议与调试指南

6.1 协议分析仪的合理使用

在调试SECS-GEM通信时，一台好的协议分析仪可以事半功倍。免费的Wireshark配合SECS-GEM插件可以解析HSMS流量，将二进制帧可视化为SECS-II树状结构，极大降低调试难度。对于生产级调试，推荐使用专业的SECS协议分析仪（如Softing或HI-GLORY的产品），它们支持消息断点、流量回放和自动化测试脚本。

协议分析仪的使用策略：在开发初期（连接握手阶段），使用抓包工具验证TCP连接建立、HSMS Select流程是否正常；在消息解析阶段，在代码中埋入日志点，记录每个发送/接收消息的十六进制内容和解析后的结构化结果；在压力测试阶段，通过协议分析仪的回放功能，模拟设备在异常状态（超时、错误应答、网络中断）下的行为。

6.2 常见错误码与故障排查

SECS-GEM定义了一套标准错误码，理解和处理这些错误码是调试工作的核心内容。S0F0是"T水平和NAK"错误，表示接收端检测到格式错误；S0F1是"Abort transaction"错误，表示对方主动放弃了本次事务；S0F2是"Abort connect"错误，通常在HSMS Select阶段设备拒绝连接请求。

在实际FAB环境中，最常见的连接失败原因有两个：一是设备侧的连接白名单限制（新接入的MES主机IP未在设备配置中登记），二是超时时间设置不合理（某些老设备处理速度慢，默认的30秒超时不够用）。此外，不同厂商设备对某些可选GEM功能的实现程度不一，代码中应优雅处理"设备不支持此功能"的情况，而非直接抛出异常中断整个会话。

6.3 多厂商兼容性策略

不同设备厂商对SECS-GEM标准的实现细节存在差异，这是实际项目中最棘手的问题。例如，某些日系设备在消息中使用非标准的自定义数据项（Format Code），某些欧系设备在S1F3/F4的基础上扩展了额外的设备特定参数，配方格式（Recipe格式）各家更是完全不同。

应对多厂商兼容性，推荐采用"核心+适配层"的分层架构：底层SECS-II解析器和HSMS管理器保持完全通用，向上封装统一的设备抽象接口（Device Adapter层），针对每个厂商编写独立的适配器（VendorAdapter）。当接入新厂商设备时，只需实现一个新的适配器，无需修改核心通信代码。这种架构在FAB自动化集成项目中已被广泛验证，是处理协议碎片化问题的最佳实践。

七、进阶方向与技术展望

7.1 GEM300扩展与300mm工厂自动化

GEM300是GEM标准针对300mm晶圆工厂的扩展规范，在标准GEM功能基础上增加了更多高级特性，包括：多腔室同步控制（Multi-Chamber Control，支持同时操控具有多个反应腔的设备）、配方编辑器接口（Remote Recipe Editing，允许MES在设备上直接编辑配方内容）、材料移动跟踪（Carrier Tracking，追踪载具在设备间的流转）等。

GEM300的实现复杂度远高于标准GEM，消息数量从几十条扩展到数百条，消息之间的时序依赖关系更加复杂。对于MES开发团队而言，GEM300项目的实施周期通常是标准GEM项目的2-3倍。如果FAB有300mm扩产计划，建议在项目初期就预留GEM300的技术储备。

7.2 OPC UA协议：新一代设备互连标准

OPC UA（Open Platform Communications Unified Architecture）是工业4.0背景下正在崛起的新一代设备通信标准。与SECS-GEM相比，OPC UA提供了更完善的信息模型（Information Model）、更灵活的传输层选择（不仅仅限于TCP-IP）、以及更强的安全性（内置加密、认证、授权机制）。SEMI组织已发布多份将OPC UA与半导体FAB场景结合的标准文档（E134、SECS/HIS集成等）。

尽管OPC UA在半导体行业的全面普及尚需时日，但趋势已经非常明确：越来越多的新设备开始同时支持SECS-GEM和OPC UA两种接口。对于软件团队，建议提前布局OPC UA的技术学习，关注OPC UA Companion Specification for Semiconductor（半导体行业配套规范）中的设备模型定义，为未来的协议升级做好技术储备。

7.3 设备数字孪生与智能运维

数字孪生（Digital Twin）是当前工业互联网领域的热点技术，它为每台物理设备在数字空间中构建一个实时同步的虚拟镜像。在FAB场景中，基于SECS-GEM实时采集的设备状态数据（PV值、腔室温度曲线、气体流量时序等），结合历史维护记录和工艺良率数据，可以构建每台设备的数字孪生模型。

数字孪生的核心应用场景包括：设备健康预测（基于实时数据的异常趋势分析，提前预警腔室老化或关键备件即将失效）、工艺优化建议（对比同型号设备的最优工艺窗口，自动推荐当前腔室的参数微调方向）、虚拟调试（在数字孪生环境中预演Recipe变更效果，无需实际干预生产设备）。SECS-GEM数据是构建数字孪生的重要数据来源，掌握好协议实现技术就等于拿到了进入设备智能运维领域的钥匙。
