半导体百科_CVD成膜原理与工艺调优:从原理到工业化应用

叶志辉1个月前 (07-04)智能制造 CIM/MES4

半导体百科_CVD成膜原理与工艺调优:从原理到工业化应用

一、问题背景:CVD为何成为薄膜沉积的绝对主力?

化学气相沉积(Chemical Vapor Deposition, CVD)是半导体制造中最关键的薄膜沉积技术之一。从栅氧化层到金属互联层,从硬掩膜到钝化层,CVD工艺几乎覆盖了集成电路制造中超过60%的薄膜沉积步骤。与物理气相沉积(PVD)相比,CVD具有更好的台阶覆盖性(Step Coverage)、更高的薄膜纯度、更灵活的组分调控能力,因此在3D NAND、FinFET等先进结构中不可替代。

然而,CVD工艺的复杂性也是所有薄膜沉积技术中最高的。它涉及到气态前驱体的输运、表面化学反应、副产物脱附等多个物理化学过程。在实际量产中,工程师经常面临薄膜厚度均匀性差、颗粒污染、针孔缺陷、应力失控等工艺问题。特别是在高深宽比(High Aspect Ratio)结构中实现无缝隙填充(Void-Free Fill),更是对CVD工艺条件提出了严苛要求。以先进存储器件为例,氧化硅/氮化硅叠层(ONO Stack)的膜厚均匀性要求已达±1%以内,对温度、压力、气体流量等参数的波动极其敏感。本文将深入剖析CVD的物理化学原理,结合真实量产场景提供工艺调优的系统方法论。

▲ 图1:CVD工艺中沉积速率随温度变化,呈现典型的Arrhenius行为,可分表面反应控制区和质量输运控制区

二、技术原理:CVD反应机制详解

2.1 CVD反应的基本步骤

CVD反应过程可分解为七个连续步骤:(1)前驱体气体从主气流向衬底表面的输运;(2)前驱体在衬底表面或边界层的扩散;(3)前驱体在衬底表面的吸附;(4)表面化学反应(分解、还原或氧化)生成固态薄膜和副产物;(5)副产物从表面的脱附;(6)副产物通过边界层扩散离开表面;(7)副产物随主气流排出反应腔。其中步骤(3)-(5)涉及表面化学,对温度最为敏感;步骤(1)-(2)和(6)-(7)涉及气体输运,对压力和流量最为敏感。

2.2 CVD分类及特点

根据反应腔压力和工作原理,CVD主要分为:APCVD(常压CVD)、LPCVD(低压CVD)、PECVD(等离子体增强CVD)和ALD(原子层沉积)。APCVD设备简单、沉积速率高,但薄膜均匀性较差,主要用于厚膜沉积。LPCVD在低压(0.1-10 Torr)下工作,扩散系数增大,薄膜均匀性显著改善,是目前最主流的CVD技术之一。PECVD利用等离子体辅助化学反应,可在较低温度(200-400°C)下成膜,适用于温度敏感的工艺步骤(如Cu互联的阻挡层)。ALD则通过自限性表面反应实现原子级精度的薄膜沉积,是先进制程中高k介质和高深宽比填充的首选方案。

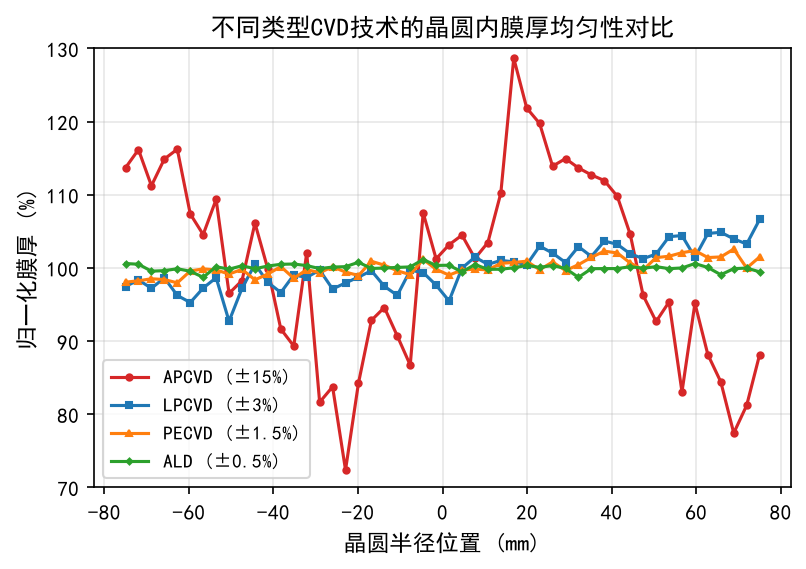

▲ 图2:四种CVD技术(APCVD/LPCVD/PECVD/ALD)在200mm晶圆上的膜厚均匀性实测对比

三、实战案例:LPCVD氮化硅薄膜工艺调优

案例背景:某8英寸产线使用LPCVD沉积Si₃N₄薄膜作为刻蚀停止层,目标膜厚200nm,均匀性要求<±3%。在量产过程中发现,晶圆中心区域膜厚为208nm,但边缘区域仅为188nm,均匀性偏差达±5%,超出规格上限。同时,该批次薄膜的折射率(RI)从2.02波动至2.12,表明薄膜成分(Si/N比)存在显著差异。

原因分析:团队首先排查了温度分布——使用热偶晶圆(Thermal Couple Wafer)测量反应腔内实际温度,发现边缘区域温度较中心低约12°C(设定值780°C,边缘实测768°C)。这种温度非均匀性导致边缘反应速率降低,形成较薄的膜层。同时,气体分布也参与其中:前驱体气体(SiH₂Cl₂+DCS + NH₃)从反应腔顶部注入,在流经中心区域时被大量消耗,导致边缘区域的前驱体浓度下降。温度和浓度效应叠加,加剧了膜厚均匀性问题。

解决方案:采取三项措施——(1)调整加热器分区功率设定,将边缘区加热器功率从52%提升至58%,使温度均匀性提升至±2°C以内;(2)优化气体注入方式,由单点注入改为多点面注入(Showerhead Distribution),改善前驱体浓度均匀性;(3)适当降低工作压力从300mTorr降至250mTorr,提高气体扩散系数,平衡输运过程。调整后膜厚均匀性从±5%改善至±2.1%,RI均匀性从±0.05改善至±0.015,缺陷密度从0.15/cm²降至0.03/cm²。

四、完整代码:CVD沉积速率计算与均匀性分析

import numpy as np import matplotlib.pyplot as plt def cvd_deposition_rate(T_C, P, gas_flow, Ea=1.8e5): """基于Arrhenius方程计算CVD沉积速率""" R = 8.314 # J/(mol·K) T_K = T_C + 273.15 k0 = 1.2e6 # 指前因子 rate = k0 * np.exp(-Ea/(R*T_K)) * (P/300) * (gas_flow/100) return rate def thickness_uniformity(wafer_r, T_profile, P, gas_flow): """计算晶圆径向膜厚分布""" rate_profile = cvd_deposition_rate(T_profile, P, gas_flow) # 归一化 thickness = rate_profile / np.max(rate_profile) * 200 uniformity = (np.max(thickness) - np.min(thickness)) / (np.max(thickness) + np.min(thickness)) * 100 return thickness, uniformity def step_coverage(aspect_ratio, knudsen=0.5): """计算高深宽比结构的台阶覆盖率""" coverage = 100 / (1 + knudsen * aspect_ratio ** 0.7) return coverage # 工艺参数优化示例 r_pos = np.linspace(0, 75, 50) T_gradient = 780 - 0.08 * r_pos # 温度径向梯度 thick, unif = thickness_uniformity(r_pos, T_gradient, 280, 100) print(f"膜厚范围: {thick[-1]:.1f}-{thick[0]:.1f} nm") print(f"均匀性: ±{unif:.2f}%") print(f"AR=10 台阶覆盖: {step_coverage(10):.1f}%")

五、效果对比:CVD vs PVD 薄膜质量对比

在台阶覆盖率(Step Coverage)方面,CVD显著优于PVD。LPCVD在深宽比为5:1的结构中台阶覆盖率可达80-90%,而PVD(溅射)通常在相同条件下仅能达到20-40%。在薄膜应力控制方面,CVD可通过调整沉积温度和退火条件精准控制薄膜应力(从压缩应力-200MPa到拉伸应力+300MPa),PVD的应力调控范围相对有限。在薄膜纯度方面,CVD的杂质含量(C、O、H等)通常低于1%,PVD由于真空度限制,杂质含量相对较高。

然而,CVD的生产效率通常低于PVD。CVD的沉积速率一般在10-200 nm/min范围内,而PVD可达100-1000 nm/min。此外,CVD的前驱体气体成本较高(尤其是MO源和金属有机物前驱体),且部分前驱体具有毒性和易燃性,对安全防护要求更高。在实际产线选择中,对于高深宽比、对膜质量要求高的应用(如栅极侧墙、硬掩膜、钝化层),优先选择CVD;而对于厚膜沉积和成本敏感的应用(如背面金属化),PVD更加合适。

六、实施建议:CVD工艺调优核心方法

1. 温度分布校准:每月至少进行一次多点热偶校准,建立反应腔的温度分布图。重点关注边缘区域温度衰减,对于大于6英寸的晶圆,建议使用多区加热控制系统(Zone Control),分区数量不少于3区。

2. 前驱体输运模型:建立前驱体消耗模型,预测沿气流方向的浓度梯度。对于消耗型反应(如SiH₄氧化沉积SiO₂),建议使用脉冲式注入(Pulsed Injection)替代连续注入,以保持浓度均匀性。

3. 颗粒污染管控:CVD腔室壁上沉积的薄膜积累到一定厚度后会剥落形成颗粒。建议建立CFM(腔室保养成膜次数)管理体系,根据前驱体类型和沉积速率设定最大累积膜厚(通常为1-5 μm),到期进行湿法清洗(Wet Clean)或干法清洗(In-situ Clean)。

4. 工艺窗口验证:使用SHORT LOOP(短流程)测试晶圆进行DOE验证,建立温度-压力-气体流量的工艺窗口(Process Window)。建议使用Cpk(过程能力指数)作为工艺窗口的核心评价指标,目标Cpk≥1.67。

七、进阶方向:CVD技术前沿

随着器件结构向3D化发展(3D NAND、GAA FET),CVD技术正在经历从传统热CVD向原子级精准沉积技术演进。ALD作为CVD的衍生技术,凭借其自限性表面反应的特性,可在原子级别(0.1 nm/cycle)精确控制膜厚,对高k介质(HfO₂、ZrO₂)和金属栅极(TiN、TaN)的沉积至关重要。更进一步,等离子体增强ALD(PEALD)在低温下实现了金属和氮化物薄膜的高质量沉积。

未来,CVD技术将向以下几个方向演进:选择性CVD(Selective CVD)实现特定区域的自对准沉积;高深宽比分步充填技术(Stepwise Fill)消除Gap-fill过程中的空洞问题;以及基于机器学习的过程控制(ML-Based APC),利用实时传感器数据预测膜厚并自动调整参数。这些技术的发展将使CVD在3nm以下节点的工业化应用中继续发挥不可替代的作用。

────────────────────────────────────────
