SECS-GEM协议：半导体设备的"普通话"从入门到实战

【摘要】

本文系统梳理SECS/GEM 设备通信与 EAP领域的核心问题与落地路径。在半导体FAB中，有成百上千台来自不同厂商的设备——AMAT的刻蚀机、TEL的涂胶显影机、KLA的检测设备、…。全文围绕「调试经验和常见坑、结语」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：SECS/GEM协议是半导体自动化的基石。补充说明：SECS/GEM 是半导体设备与主机之间的标准通信规范，由三层构成：底层消息传输层（SECS-I 串行或 HSMS 高速网络）、中间的消息语义层（SECS-II 定义消息格式与数据项）、以及上层的通用设备模型（GEM 定义设备应具备的行为与状态机）。三层各司其职，缺一层都无法构成完整的设备接口。

【核心要点】

• 调试经验和常见坑：调试SECS/GEM是EAP工程师最"痛苦"也最有成就感的工作之一。我总结几个常见的问题。
• 结语：SECS/GEM协议是半导体自动化的基石。虽然它已经诞生了几十年，但至今仍然是FAB中设备通信的主要方式。
• SECS/GEM 设备通信与 EAP：SECS/GEM 是半导体设备与主机之间的标准通信规范，由三层构成：底层消息传输层（SECS-I 串行或 HSMS 高速网络）、…
• SECS/GEM 设备通信与 EAP：GEM 的价值在于把设备行为标准化：它规定了设备的状态模型、报警处理、数据采集、配方管理、远程命令等行为的交互方式。

【适用场景】

• 新设备导入时的接口开发与联调验证规划。
• 设备数据采集断连导致的数据缺失问题定位。
• 配方管理与远程命令的权限与审计设计。
• 多厂商设备接入的统一接口层设计。

在半导体FAB中，有成百上千台来自不同厂商的设备——AMAT的刻蚀机、TEL的涂胶显影机、KLA的检测设备、ASML的光刻机……这些设备来自天南海北，如何让它们"说同一种语言"？答案就是SECS/GEM协议。可以说，SECS/GEM是半导体设备的"普通话"。

协议四层架构：从物理层到应用层

SECS/GEM协议分为四层。最底层是物理传输层：SECS-I（RS-232串口）和HSMS（TCP/IP网络）。早期的半导体设备大多使用RS-232接口，传输速率只有9600bps——这个速度在今天看来慢得不可思议，但在90年代已经足够。随着FAB自动化程度的提高，HSMS逐渐取代了SECS-I，传输速率提升了几个数量级。

第二层是SECS-II消息层，定义了消息的格式和编码规则。SECS-II消息由流（Stream）和功能（Function）编号标识，如S1F1、S5F5等。消息体使用SML（SECS Message Language）语法描述，支持多种数据类型：布尔型、整型、浮点型、ASCII字符串、二进制等。

第三层是GEM（Generic Equipment Model）层，定义了设备的行为模型。GEM规定了设备的状态机、报警模型、数据采集模型、Recipe管理模型等，确保不同厂商的设备在统一的行为框架下运行。最高层是应用层，由EAP和MES（制造执行系统，Manufacturing Execution System）等上层系统实现具体的业务逻辑。

GEM状态机：设备的"心情"

GEM定义了一台设备的完整状态机。设备从开机开始，依次经历初始化（INIT）、离线（OFF-LINE）、尝试联机（ATTEMPT ON-LINE）、在线本地控制（ON-LINE LOCAL）和在线远程控制（ON-LINE REMOTE）等状态。

其中最重要的是"远程控制"状态——在这种状态下，EAP可以远程下发Recipe、启动工艺、监控状态等。如果不在这个状态，设备就无法被EAP控制，也就无法实现自动化。调试EAP的第一件事，就是确保设备能正确进入远程控制状态。

我记得第一次部署一套EAP系统时，设备始终无法进入远程控制状态。排查了两天，最后发现是设备端的GEM配置文件中，远程控制的超时时间被设置成了0.5秒——意思是设备只给EAP半秒钟的响应时间。EAP的响应时间一般需要1-2秒，所以每次联机都会超时。这个奇葩设置是设备出厂时的一个Bug，后来厂商更新了固件才解决。

▲ 四层协议架构、GEM状态机、消息日均频次、国产设备GEM兼容性问题分布

常见SECS消息解析

在实际工作中，EAP工程师打交道最多的是以下几类消息。S1类消息负责通信管理：S1F1（Are You There?）是通信握手请求，设备收到后回复S1F2（On-line Data），表示自己在线。这是EAP和设备建立通信的第一步。

S5类消息负责报警管理：S5F1（Alarm Report）是报警上报消息，当设备检测到异常时，主动向EAP发送报警信息。S5F2（Alarm Ack）是EAP的确认回复。报警有清除和设置两种状态，分别用CEID（Collection Event ID）和ALID（Alarm ID）标识。

S6类消息负责数据上报：S6F11（Data Report）是最常用的数据上报消息，设备将工艺参数、量测结果等数据打包发送给EAP。S6F12是确认回复。数据上报的频次和内容由EAP通过GEM的"数据变量"（Data Variable, DV）和"事件"（Collection Event, CE）来配置。

S7类消息负责Recipe管理：S7F1（Process Program Load）用于将Recipe下载到设备，S7F2是确认回复。Recipe在GEM中被称为PP（Process Program），每个PP有一个唯一的ID。

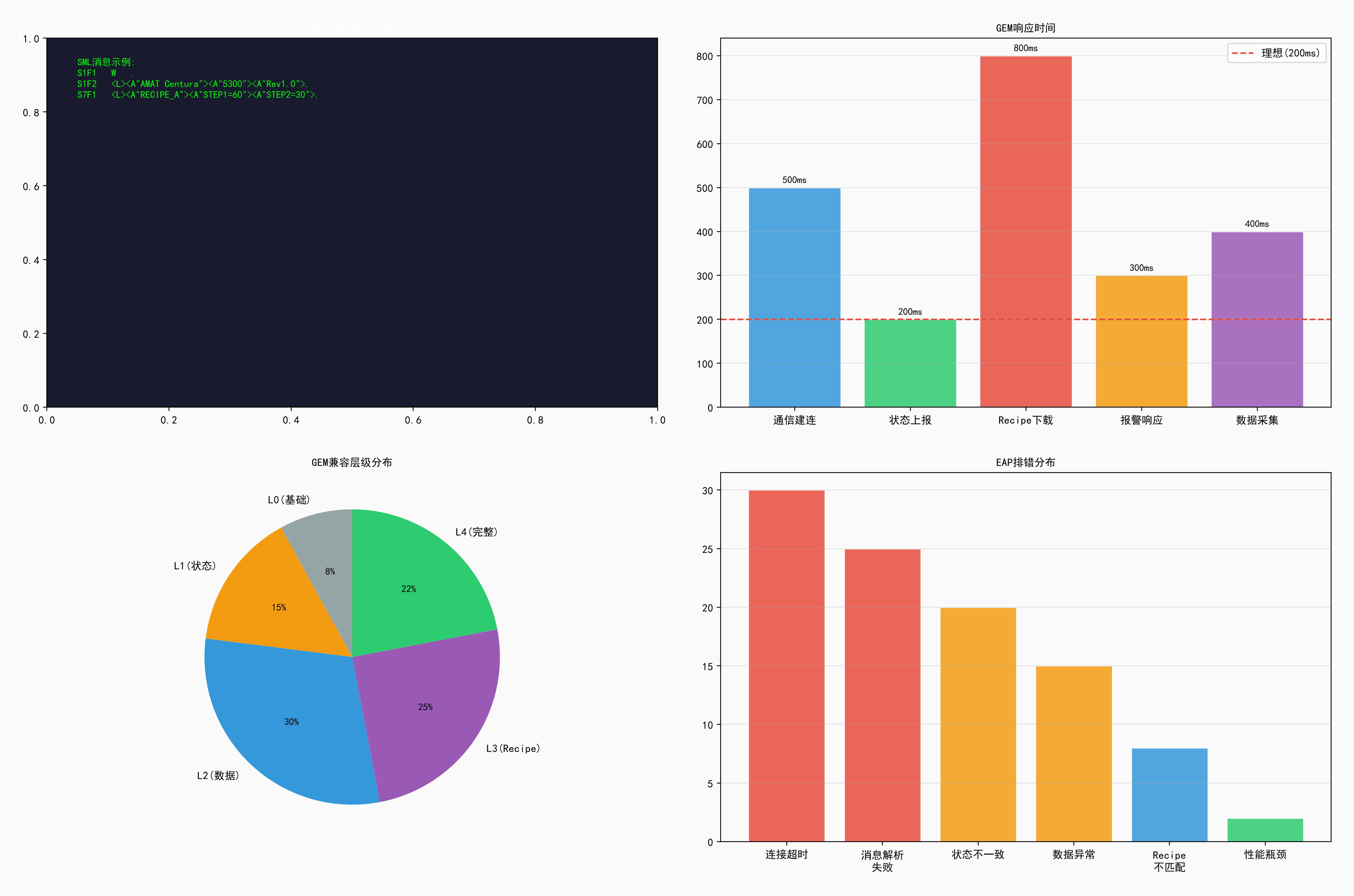

▲ SML消息格式实例、GEM通信响应时间、兼容层级分布及排错分布

EAP与GEM的关系

很多人分不清EAP和GEM的关系。简单来说：GEM是设备端的功能，固化在设备控制器的固件中；EAP是主机端的功能，运行在工厂的上位机服务器上。GEM负责"接收指令、执行操作、上报数据"，EAP负责"发送指令、处理数据、管理流程"。

实现设备与EAP之间的GEM通信，需要两个条件：一是设备实现了GEM标准（至少达到SEMI E30规范中的某个Level），二是EAP实现了对应的GEM客户端功能。事实上，并非所有设备都实现了完整的GEM规范。有些低端设备只实现了Level 0（基础通信），无法支持Recipe管理或高级数据采集。

调试经验和常见坑

调试SECS/GEM是EAP工程师最"痛苦"也最有成就感的工作之一。我总结几个常见的问题。连接超时是最常见的问题，原因可能是网络不通、HSMS端口设置错误、或者设备端的超时时间设置过短。解决方案是先ping确认网络联通，再检查端口和超时设置。

消息解析失败是第二大问题。不同厂商对SECS-II消息格式的理解可能不一致，导致消息体解析出错。一个典型的例子：有些设备在S6F11消息中使用L（List）结构，而EAP期望的是A（ASCII）格式。解决方案是逐字节解析SML日志，找到差异点后修改EAP的解析逻辑。

状态不一致也是常见问题。例如EAP认为设备处于远程控制状态，但设备实际上已经因为某个异常退出了远程模式。解决方案是建立心跳机制，定时发送S1F3（Status Request）检查设备实际状态。还有一个常见的问题是报警重发——有些设备会反复发送同一个报警消息，导致EAP被淹没。

国产设备的GEM兼容性是一个值得单独说的话题。一些国产设备厂商对GEM标准的理解和实现不够完整，经常出现"缺胳膊少腿"的情况。比如只实现了状态上报但没实现Recipe管理，或者数据格式与标准规范有出入。解决方法是与设备厂商紧密合作，推动其完善GEM实现。

结语

SECS/GEM协议是半导体自动化的基石。虽然它已经诞生了几十年，但至今仍然是FAB中设备通信的主要方式。了解SECS/GEM，不仅是EAP工程师的必修课，也是理解整个半导体自动化体系的关键。下次你看到一台设备自动完成工艺时，别忘了背后是SECS/GEM在默默工作。

💬 你调试SECS/GEM时遇到过哪些奇葩问题？有没有什么"一劳永逸"的调试技巧？欢迎在评论区分享你的实战经验！觉得有帮助的话点个赞，让更多同行看到~

---

SECS/GEM 是半导体设备与主机之间的标准通信规范，由三层构成：底层消息传输层（SECS-I 串行或 HSMS 高速网络）、中间的消息语义层（SECS-II 定义消息格式与数据项）、以及上层的通用设备模型（GEM 定义设备应具备的行为与状态机）。三层各司其职，缺一层都无法构成完整的设备接口。

EAP 是连接设备与 MES 的中间层，通常承担三项职责：协议转换（把 SECS/GEM 消息翻译成 MES 可理解的业务事件）、数据汇聚与缓存（应对设备与网络的不稳定）、以及业务逻辑编排（如自动下发配方、自动上传量测数据）。

GEM 的价值在于把设备行为标准化：它规定了设备的状态模型、报警处理、数据采集、配方管理、远程命令等行为的交互方式。正因为有这层统一约定，同一套主机软件才能对接不同厂商的设备。

【常见坑】

• 消息解析失败是第二大问题。不同厂商对SECS-II消息格式的理解可能不一致，导致消息体解析出错。一个典型的例子：有些设备在S6F11消息中使用L（List）结构，而EAP期望的是A（ASCII）格式。解决方案是逐字节解析SML日志，找到差异点后修改EAP的解析逻辑。
• 只实现消息收发，未实现 GEM 规定的状态模型与异常处理，导致异常场景下行为不可预期。
• 配方下发缺少版本与层别校验，存在下错配方造成批量报废的风险。
• 未做断连重连与消息补传设计，网络波动即造成数据缺失或重复。
• 设备厂商的 GEM 实现存在差异（部分功能可选），按标准文档开发后未逐台实测。

常见问题（FAQ）

Q：SECS-I 和 HSMS 该选哪个？

A：取决于设备年代与网络条件。SECS-I 基于串行通信，速率低但实现简单，常见于较早期设备；HSMS 基于 TCP/IP，速率高且便于网络化管理，是现代设备的主流选择。实际项目中两者往往共存，接口层需要同时支持。

Q：为什么联调阶段总是出现设备与主机状态不一致？

A：常见原因有三个：一是状态同步采用轮询而非事件驱动，中间状态被跳过；二是断连期间的状态变化未做补同步；三是设备厂商对可选功能的实现与标准文档存在差异。解决方向是明确状态同步机制、补齐重连恢复流程，并针对每台设备做实测验证。

Q：配方管理要注意哪些风险点？

A：核心是三点：版本校验（避免下发过期配方）、层别与设备匹配校验（避免下错对象）、以及生效时机的控制（避免在生产中途切换）。此外还需完整的操作审计记录，确保出现问题时可以追溯到责任人、时间与内容。

Q：EAP 应该承担多少业务逻辑？

A：建议承担与设备强相关且实时性要求高的逻辑（如配方下发、设备状态转换、报警即时上报），而把涉及跨工序、跨系统的业务规则留给 MES 处理。EAP 过重会导致业务规则分散、难以维护；过轻则会把大量实时控制逻辑压到 MES，影响响应速度。

Q：预测性维护需要多长的数据积累？

A：没有固定门槛，但需要覆盖足够多次的失效过程才能建立劣化模型。实践中先做状态监控与阈值报警，积累数据后再逐步过渡到趋势预测，比一步到位更稳妥。

Q：降低停机时间应该先做什么？

A：先做停机原因的分类统计与 Pareto 排序，明确主要损失来自设备故障、换型调整、等待物料还是计划保养。四类原因的改善手段完全不同，不分类就开始优化很容易做无用功。

Q：点检做得很认真但故障率没下降，为什么？

A：可能是点检项与实际失效机理不匹配。点检应针对已知的主要失效模式设计项目，而不是通用的外观巡查。建议从故障历史反推点检项，并定期根据新失效模式补充。

Q：如何确定哪些设备值得做预测性维护？

A：评估三个条件：是否存在可监测且与失效相关的劣化特征、是否有足够的历史失效样本、以及故障停机造成的损失是否显著高于监测成本。三项都满足时投入产出比最好。不具备条件时，先做状态监测与阈值管理是更务实的选择。

Q：设备故障记录应该记什么？

A：建议至少包含五个要素：发生时间、故障现象、涉及的部件或腔体、根本原因、以及采取的措施。只记录现象不记录原因的记录无法用于趋势分析，也无法转化为可复用的处理经验。

【总结】

SECS/GEM 设备通信与 EAP的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。SECS/GEM协议是半导体自动化的基石。虽然它已经诞生了几十年，但至今仍然是FAB中设备通信的主要方式。了解SECS/GEM，不仅是EAP工程师的必修课，也是理解整个半导体自动化体系的关键。下次你看到一台设备自动完成工艺时，别忘了背后是SECS/GEM在默默工作。GEM 的价值在于把设备行为标准化：它规定了设备的状态模型、报警处理、数据采集、配方管理、远程命令等行为的交互方式。正因为有这层统一约定，同一套主机软件才能对接不同厂商的设备。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• AP（Action Priority，措施优先级）：按严重度、发生度、探测度的组合直接划分高/中/低优先级，替代单纯依赖 RPN 排序。　工程意义：解决了 RPN 相同但风险性质完全不同的问题。
• MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
• MTBF（Mean Time Between Failures，平均故障间隔时间）：设备两次故障之间的平均运行时长，衡量可靠性。　工程意义：MTBF 提升通常意味着维保策略从被动转为预防。
• MTTR（Mean Time To Repair，平均修复时间）：从故障发生到恢复正常的平均耗时，衡量可维护性。　工程意义：降低 MTTR 对产能的影响往往比提升 MTBF 更快见效。

相关阅读

• SECS-GEM通讯实战：半导体设备联网的"普通话"从协议到调试
• EAP设备自动化：SECS/GEM协议从零到实战
• EAP设备自动化：SECS-GEM对接的完整实施路径
• 半导体MES与EAP设备自动化集成实战

进阶：SECS/GEM 设备通信与 EAP的通用工程判据

设备通信的稳定性设计必须考虑断连场景

设备通信的稳定性设计必须考虑断连场景：网络中断、设备重启、主机维护都会发生，因此消息需要序号管理、重传机制与状态恢复流程。缺少这些设计的接口在异常情况下容易出现数据丢失或状态不一致。

配方管理是设备接口中风险最高的功能

配方管理是设备接口中风险最高的功能：配方下错层、下错版本或在不当时机下发，可能直接造成批量报废。因此配方操作必须配套权限控制、版本校验、生效确认与审计记录。

设备管理的两类指标需要分开看

设备管理的两类指标需要分开看：MTBF 衡量可靠性（多久坏一次），MTTR 衡量可维护性（坏了多久能修好）。两者对应完全不同的改善动作——前者靠预防与设计，后者靠备件储备、维修技能与流程效率。

维保策略有三种

维保策略有三种：事后维修（坏了再修）、定期维护（按时间或运行量）、预测性维护（按实际状态）。选择依据是失效模式——随机失效适合事后维修，与运行量相关的磨损适合定期维护，有可监测劣化特征的适合预测性维护。

点检的价值在于标准化与可追溯

点检的价值在于标准化与可追溯。没有标准项、没有记录、没有异常反馈闭环的点检，只是形式上的巡查。

备件管理在成本与可用性之间取平衡

备件管理在成本与可用性之间取平衡：关键备件缺货造成停机的损失通常远高于备件库存成本，因此备件分级应基于失效影响而非单价。

预测性维护的技术前提是可监测的劣化特征与足够的失

预测性维护的技术前提是可监测的劣化特征与足够的失效样本。缺少历史失效数据时，先做状态监控与趋势管理是更务实的第一步。

设备台账的准确性是维保管理的前提

设备台账的准确性是维保管理的前提：设备、腔体、部件三层台账若不能准确对应，故障记录与备件消耗就无法归集，趋势分析也就失去基础。

维保策略的优化方向是从定期转向按状态

维保策略的优化方向是从定期转向按状态，但这需要可监测的劣化特征。对于没有明显劣化信号且失效随机的部件，定期更换反而更经济。
