EAP设备自动化：SECS-GEM对接的完整实施路径

【摘要】

本文系统梳理SECS/GEM 设备通信与 EAP领域的核心问题与落地路径。设备自动化是把机台和制造执行系统连起来的关键软件：自动下发配方、采集参数、上报状态。全文围绕「EAP 是什么，为什么晶圆厂离不开它、通信协议基础：握手、能力上报与事件上报、实施路径：从设备评估到上线五步走、最常见的三个坑：状态机、消息匹配、超时、真实案例：一条线设备自动化上线前后」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：新人最容易焦虑的是觉得这东西太杂，协议、机台、网络、系统全缠在一起。

【核心要点】

• EAP 是什么，为什么晶圆厂离不开它：设备自动化程序，也就是行业内常说的设备自动化，是整个晶圆厂把几十台上百台生产设备和后端的制造执行系统真正连成一体的那一层关键软件。
• 通信协议基础：握手、能力上报与事件上报：设备自动化和机台之间说话用的语言，业界标准是半导体装备通信标准这一套协议，再配上通用模型这一层定义。
• 实施路径：从设备评估到上线五步走：第一步是设备评估，拉出机台的通信手册，确认它支持的协议版本和消息集合，这一步没做扎实，后面全白搭。
• 最常见的三个坑：状态机、消息匹配、超时：坑一，状态机不一致。机台自己一套状态定义，系统另一套，结果机台明明在跑，系统显示空闲，配方下不下去。
• 真实案例：一条线设备自动化上线前后：上线后，配方由系统按批次自动下发，操作员只做上下料和一些异常处理，单批处理时间压到四十秒以内，选错配方的概率降到接近零。
• 给新人的落地建议：如果你刚接触设备自动化，别一上来就啃协议文档，那玩意儿又厚又催眠，看完啥也记不住。先把一条真实产线的数据流走通：从批次投料，到配方下发，到状态上报，到参数采集，…

【适用场景】

• 新设备导入时的接口开发与联调验证规划。
• 设备数据采集断连导致的数据缺失问题定位。
• 配方管理与远程命令的权限与审计设计。
• 多厂商设备接入的统一接口层设计。

设备自动化是把机台和制造执行系统连起来的关键软件：自动下发配方、采集参数、上报状态。没有它，操作员得人肉选配方，选错烧片事故频发。这篇讲清协议基础、五步实施路径、三个常见坑，以及一条线上线前后的真实收益，帮新人建立完整认知，也说明它为何是后面所有智能化文章的地基。

一、EAP 是什么，为什么晶圆厂离不开它

设备自动化程序，也就是行业内常说的设备自动化，是整个晶圆厂把几十台上百台生产设备和后端的制造执行系统真正连成一体的那一层关键软件。它具体做的事情其实很实在，第一是自动把工艺配方按照批次精确下发给机台，彻底省掉操作员手动选择这一步；第二是实时收集机台的运行状态，比如空闲、运行、报警、等待这些状态的变化，让系统随时知道每台机在干什么。

第三是自动采集每一批产品的工艺参数，比如温度、功率、压力、流量这些过程量，原本要靠人拿着本子抄，现在全自动秒级入库；第四是设备出现异常的时候自动上报告警，让工程师在第一时间就知道哪台机出了问题，而不是等巡检或者等报废才发现。这四件事合起来，就是设备自动化的核心价值，把人从重复劳动里解放出来，把数据从纸面上搬进系统。

对量产线来说，设备自动化绝对不是锦上添花，而是保命的基础设施。所以每家厂在对接实施这件事上都格外较真，宁可上线慢一点，也要把状态、配方、事件全部对齐清楚。因为一旦接错了，系统下错配方比人下错配方更可怕，那是批量事故，一夜之间就能废掉几十批片。这就是为什么设备自动化的实施路径必须一步步来，绝不能图快，快出来的坑后面全得用报废来填。

我常跟新人说，设备自动化是整个智能制造的地基，地基越扎实，上面叠数据分析、人工智能、预测性维护才站得稳。很多人一上来就想搞高大上的人工智能调参，结果底层配方还靠人手选，数据还靠人抄，人工智能再聪明也是建在沙子上。先把设备自动化接稳，数据自然就干净、就实时，后面的事才好做。这也是为什么我今天先把这条讲透，它是后面所有文章的地基。

二、通信协议基础：握手、能力上报与事件上报

设备自动化和机台之间说话用的语言，业界标准是半导体装备通信标准这一套协议，再配上通用模型这一层定义。底层传输早期走串口，现在主流是基于网口的高速消息服务，它负责把消息可靠地送到机台，通用模型则定义机台该有哪些状态、该上报哪些事件。简单说，高速消息服务管传输，通用模型管语义，两层配合才让系统和机台能互相听懂。

常用的消息里，建立通信的握手消息是第一道关，系统连上机台先发这个，机台回个确认，双方才算认识。这一步看着简单，实际最容易被防火墙、端口、网段这些网络问题卡住，我遇到过握手死活不过，查了三天发现是机台网段和服务器不在同一个交换机下面，一个小网线问题耗掉三天，所以网络先把通再谈协议。

能力上报消息让机台把自己的本事报一遍，比如支持哪些事件、哪些远程指令，系统据此决定能下发什么。事件上报消息是机台主动往系统推的，比如批次开始、结束、报警，这是自动化的眼睛，没有它系统就是瞎子，你永远不知道机台里正在发生什么。这三类的配合，构成了设备自动化的信息闭环，缺一不可。

记住这几个消息编号，调试的时候你对着日志就能判断卡在哪一环。新人一开始记不住没关系，先把建立通信、能力上报、事件上报这三个烙进脑子，剩下几十个消息都是在这三个基础上展开的。我刚学的时候把常用消息编号抄在一张卡上贴显示器边，遇到报错先对编号，半年后就形成条件反射了，看到哪个消息就知道机台在嚷嚷什么，排查效率翻了好几倍。

最后提醒一点，协议版本要核对。不同年代、不同厂商的机台，协议版本差很多，老机台可能只支持旧版本，新系统按新版本去连就会握手失败或者消息解析错。接入前一定先确认机台固件支持的协议版本，必要时在系统侧做兼容适配。这个坑我踩过，按手册写的版本去连，连一周都失败，最后发现机台升级后版本变了手册没更新，实机抓包才真相大白。

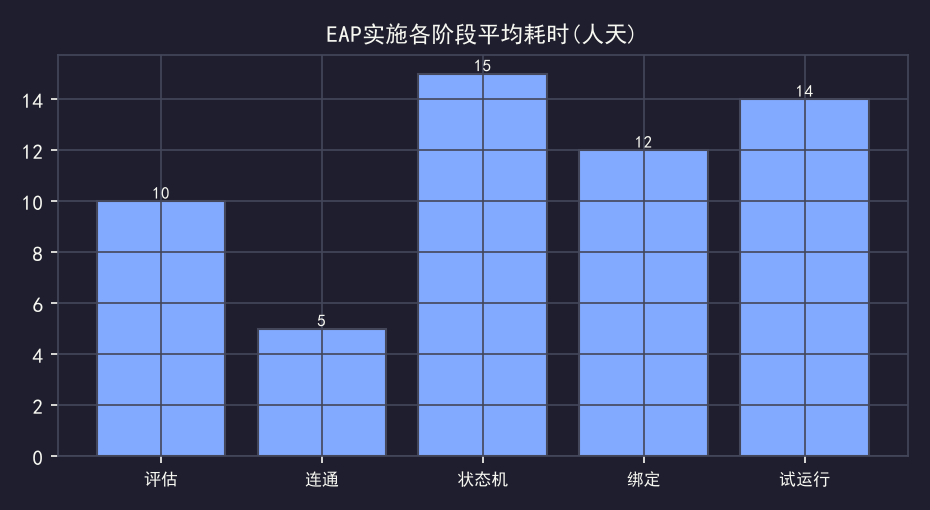

三、实施路径：从设备评估到上线五步走

第一步是设备评估，拉出机台的通信手册，确认它支持的协议版本和消息集合，这一步没做扎实，后面全白搭。我曾经接一台老机台，手册写一套，实际配置另一套，按手册写的去连，连了一周都握手失败，最后才发现机台固件升级后消息集合变了，手册没更新。所以评估阶段一定要实机抓包确认，别迷信文档，文档和现实对不上太常见了。

第二步是通信连通，在测试环境把高速消息服务连上，确保握手和状态上报正常。第三步是状态机对接，把机台的空闲、运行、报警、等待等状态和系统侧对齐，这一步最磨人，因为两边对状态的定义常有模糊地带，比如机台认为换料是待机，系统认为是在跑，对不上配方就下不下去，得逐状态抠定义。

第四步是配方和事件绑定，定义哪些事件触发哪些动作，比如批次结束自动采集参数、报警自动通知工程师。这一步要和业务逻辑对齐，不能只图技术连通，得想清楚每个事件系统该做什么反应。第五步是联机试运行，挑一条非关键产品先跑，跑稳了再全量切换。试运行我一般要求不少于两周，把夜班和周末的边界情况都覆盖到，才敢签字上线。

很多团队为了赶进度压缩试运行，结果一全量切换就出幺蛾子，周末没人巡线时机台自己进待机，状态跳变和平时不一样，系统没处理过这种跳变，配方下不下去，整线停摆。两周跑下来没大问题，再全量切换，这套五步法我们用了好几条线，虽然慢，但从没在正式产品上翻过车，慢就是快，在设备自动化这事上特别准，别跟它较劲。

补充一个经验：每一步都留验收证据。评估有抓包记录，连通有握手日志，状态机有对照表，绑定有事件清单，试运行有运行报告。这些证据不光是为了签字，更是出了问题能回查的线索。我见过太多项目凭口头说没问题就上线，一出问题谁也说不清卡在哪，从头再来一遍，比留证据费十倍时间。文档和证据，是工程人的安全带。

四、最常见的三个坑：状态机、消息匹配、超时

坑一，状态机不一致。机台自己一套状态定义，系统另一套，结果机台明明在跑，系统显示空闲，配方下不下去。解决方法是双方逐状态对齐，把每一个状态的进入和退出条件都写死在文档里，没有约定模糊地带。我们后来做了一张状态对照表，机台每个状态对应系统哪个状态，一目了然，新机台接入直接套表，接入时间从两周压到几天。

坑二，消息集合不匹配，系统要的事件机台压根不上报，得改机台配置或者系统侧降级处理。这个坑在混线的时候特别多，不同年代、不同厂商的机台消息集合差很远，老机台不支持新事件，你非要系统等这个事件，就永远等不到。对策是系统侧做能力协商，机台报什么能力就用什么，不支持的就降级走轮询，别死等。

坑三最隐蔽，是超时和重发。网络抖动时消息丢了，系统一直等回复，机台却以为连上了，两边僵住。我们后来加了心跳检测和超时重连，丢消息超过三次自动告警并重置连接，僵死的情况基本绝迹。这个坑的教训是，网络不是永远可靠的，任何等待都必须有超时，没有超时的等待就是埋雷，迟早爆。

这三个坑几乎每个项目都会踩一遍，提前写进实施清单能省大量救火时间。我的经验是，接入第一台机台时就把踩过的坑记下来，做成检查表，后面每台机台按表过一遍，能挡掉八成的问题。新手最容易犯的错是觉得自己能临场发挥，结果同一个坑在不同机台上重复踩，既浪费时间又影响进度，还让产线的人觉得你不行，信任一旦掉很难补。

还有一个容易忽略的坑是权限和账号。机台通信往往要专门的账号和权限，运维交接时账号过期或者被回收，连接就断了，看起来像协议问题，实际是账号问题。我们吃过亏，半夜报警说设备掉线，查半天是通信账号被安全策略回收了。现在接入前先把通信账号设为长期不变的服务账号，并登记在资产表，交接时一并交接，这类低级故障就没了。

五、真实案例：一条线设备自动化上线前后

上线后，配方由系统按批次自动下发，操作员只做上下料和一些异常处理，单批处理时间压到四十秒以内，选错配方的概率降到接近零。更明显的收益在数据采集，上线后每秒自动采集，良率异常能实时定位到具体批次和机台，从隔天发现变成当班发现，挽回的片子相当可观，一个月省下的报废就够付半条线的接入服务费。

那条线三个月内因配方错误导致的报废降了九成，设备综合效率提升约十二个百分点。这笔投入半年就回本了，后面全是净赚。厂长后来在所有薄膜线推了这套，还把它当成标准模板给其他厂区抄。这个案例让我坚信，设备自动化不是成本中心，是利润中心，前提是实施得扎实，别为了快牺牲对齐质量，省下的那点时间最后都用报废加倍还回去。

还有个隐性收益是工程师的解放。上线前，良率工程师一半精力在追数据、对纸单；上线后，数据自动在手里，精力转到真正分析问题、优化工艺上，那条线半年内良率提升了两个多点，很大一部分功劳是工程师终于不用做数据搬运工了。所以设备自动化的价值不止在防错，更在把人解放出来做高价值的事，这点在算回报时常常被低估。

复盘这条线，最大的经验是实施节奏不能乱。我们没有为了赶季度指标压缩任何一步，评估、连通、状态机、绑定、试运行，一步不少，所以上线后几乎零故障。反观另一条线为了赶进度跳了试运行，上线三天就停摆两次，最后还是老老实实补了两周试运行。所以该走的路一步都省不了，设备自动化尤其如此，它连的是真金白银的产能。

六、给新人的落地建议

如果你刚接触设备自动化，别一上来就啃协议文档，那玩意儿又厚又催眠，看完啥也记不住。先把一条真实产线的数据流走通：从批次投料，到配方下发，到状态上报，到参数采集，画成一张图贴在工位上。理解了数据流，协议只是实现细节，遇到报错你也能顺着流想出大概卡在哪，而不是对着几百页文档发呆。

调试工具一定要备好，能抓包看原始消息的那个，出问题对着消息编号查比瞎猜快十倍。我工位上常年开着抓包工具，机台一连就抓，出问题直接翻日志对编号，几分钟定位。新人总觉得抓包工具难，其实就那几个按钮，花半天学会，后面省下的是无数个救火的通宵，这笔投资回报率极高。

还有，和设备工程师搞好关系，机台侧很多配置得他们配合改，你一个人推不动。技术之外，推动这事落地靠的是跨岗协作，不是你一个人能扛下来的。我刚接设备自动化时闷头搞技术，卡在机台配置改不动，后来请设备工程师喝了顿酒，人家一个电话机台厂商就远程改了，我才明白这活儿七分技术三分人情。

最后提醒一句，文档要实时更新，机台配置一变就记一笔，半年后你回头看会感谢现在的自己。我见过项目做完文档还是空的，人一走，下一任接手从零摸，同样的坑再踩一遍。文档不是写给领导看的，是写给半年后的自己和接棒的人看的，这是工程素养，也是对自己负责。

新人最容易焦虑的是觉得这东西太杂，协议、机台、网络、系统全缠在一起。其实拆开看，本质就是让机台和系统说同一种话、做同一件事。把数据流这根主线抓牢，其余都是枝叶。我带过好几个应届生，都是先让他们画数据流图，再让他们独立接一台简单机台，两个月就能上手中等复杂度的设备，不用怕，这行门槛在细心不在聪明。

写在最后

你们厂设备自动化覆盖率到多少了？对接时踩过最离谱的坑是什么？评论区聊聊，我整理一篇设备自动化避坑全集。

---

【常见坑】

• 设备自动化是把机台和制造执行系统连起来的关键软件：自动下发配方、采集参数、上报状态。没有它，操作员得人肉选配方，选错烧片事故频发。这篇讲清协议基础、五步实施路径、三个常见坑，以及一条线上线前后的真实收益，帮新人建立完整认知，也说明它为何是后面所有智能化文章的地基。
• 对量产线来说，设备自动化绝对不是锦上添花，而是保命的基础设施。所以每家厂在对接实施这件事上都格外较真，宁可上线慢一点，也要把状态、配方、事件全部对齐清楚。因为一旦接错了，系统下错配方比人下错配方更可怕，那是批量事故，一夜之间就能废掉几十批片。
• 常用的消息里，建立通信的握手消息是第一道关，系统连上机台先发这个，机台回个确认，双方才算认识。这一步看着简单，实际最容易被防火墙、端口、网段这些网络问题卡住，我遇到过握手死活不过，查了三天发现是机台网段和服务器不在同一个交换机下面，一个小网线问题耗掉三天，所以网络先把通再谈协议。
• 最后提醒一点，协议版本要核对。不同年代、不同厂商的机台，协议版本差很多，老机台可能只支持旧版本，新系统按新版本去连就会握手失败或者消息解析错。接入前一定先确认机台固件支持的协议版本，必要时在系统侧做兼容适配。
• 第一步是设备评估，拉出机台的通信手册，确认它支持的协议版本和消息集合，这一步没做扎实，后面全白搭。我曾经接一台老机台，手册写一套，实际配置另一套，按手册写的去连，连了一周都握手失败，最后才发现机台固件升级后消息集合变了，手册没更新。
• 坑一，状态机不一致。机台自己一套状态定义，系统另一套，结果机台明明在跑，系统显示空闲，配方下不下去。解决方法是双方逐状态对齐，把每一个状态的进入和退出条件都写死在文档里，没有约定模糊地带。我们后来做了一张状态对照表，机台每个状态对应系统哪个状态，一目了然，新机台接入直接套表，接入时间从两周压到几天。

常见问题（FAQ）

Q：SECS-I 和 HSMS 该选哪个？

A：取决于设备年代与网络条件。SECS-I 基于串行通信，速率低但实现简单，常见于较早期设备；HSMS 基于 TCP/IP，速率高且便于网络化管理，是现代设备的主流选择。实际项目中两者往往共存，接口层需要同时支持。

Q：为什么联调阶段总是出现设备与主机状态不一致？

A：常见原因有三个：一是状态同步采用轮询而非事件驱动，中间状态被跳过；二是断连期间的状态变化未做补同步；三是设备厂商对可选功能的实现与标准文档存在差异。解决方向是明确状态同步机制、补齐重连恢复流程，并针对每台设备做实测验证。

Q：配方管理要注意哪些风险点？

A：核心是三点：版本校验（避免下发过期配方）、层别与设备匹配校验（避免下错对象）、以及生效时机的控制（避免在生产中途切换）。此外还需完整的操作审计记录，确保出现问题时可以追溯到责任人、时间与内容。

Q：EAP 应该承担多少业务逻辑？

A：建议承担与设备强相关且实时性要求高的逻辑（如配方下发、设备状态转换、报警即时上报），而把涉及跨工序、跨系统的业务规则留给 MES 处理。EAP 过重会导致业务规则分散、难以维护；过轻则会把大量实时控制逻辑压到 MES，影响响应速度。

Q：哪些报表最值得做自动化？

A：用四个维度筛选：频次高（每日或每周）、规则稳定（口径不常变）、数据量大（人工处理耗时）、容错要求不极端。四项全满足的工作优先做，收益最确定。反之，口径频繁变化的报表自动化后维护成本可能高于人工。

【总结】

SECS/GEM 设备通信与 EAP的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。新人最容易焦虑的是觉得这东西太杂，协议、机台、网络、系统全缠在一起。其实拆开看，本质就是让机台和系统说同一种话、做同一件事。把数据流这根主线抓牢，其余都是枝叶。GEM 的价值在于把设备行为标准化：它规定了设备的状态模型、报警处理、数据采集、配方管理、远程命令等行为的交互方式。正因为有这层统一约定，同一套主机软件才能对接不同厂商的设备。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

相关阅读

• EAP设备自动化：SECS/GEM协议从零到实战
• 半导体MES与EAP设备自动化集成实战
• [半导体FAB设备数据可视化平台实战

从InfluxDB+Grafana到Python自动化全流程](https://www.yezhihui.cn/?id=55)

• 半导体百科：EAP 设备自动化接口实战 —— 从一次 Recipe 惨案说起

没有这层自动化，所有这些动作都得靠人跑到机台前面拿纸单扫码、手动选配方，既慢又容易选错，尤其在夜班人困的时候，出错的几率直线上升。我见过最离谱的一次，是夜班操作员疲劳选错配方，直接烧掉一整批十二寸晶圆，那批货的损失够买半条线的小设备了。从那以后厂里下定决心推自动化，把人为选配方这个动作彻底从流程里拿掉，再也没出过同类事故。
去年我负责一条薄膜线接入设备自动化。上线前，操作员每批要手动扫码选配方，平均占用三分钟，一天光这件事就耗掉近两小时，还出过一次选错配方烧片的事故，整批报废损失不小。更麻烦的是数据，工艺参数靠巡检手抄，滞后且不准，良率异常往往隔天才发现，定位起来像大海捞针，工程师大部分时间花在找数据而不是分析问题。
