一、一次让我差点"翻车"的ESD事件

2019年，我设计的一个消费级USB PD控制芯片在量产阶段出了问题。首批1万颗芯片到客户端后，测试发现有~3%的芯片USB-C接口损坏，失效模式是VBUS引脚对地短路。当时还没量产多久，客户端直接发了停线通知。

我连夜飞过去调查。看了失效样品后，发现VBUS引脚的ESD保护电路完全失效——保护器件被烧穿了，但芯片内部电路看起来还完好。这个现象说明：ESD能量太大，超过了保护电路的承载能力，所有能量直接穿透了保护电路到达内部器件。

根因分析花了整整两周。最终确认是USB-C连接器在插拔过程中产生的IEC 61000-4-2 Level 4静电放电（±15kV接触放电），但我设计的ESD保护电路只通过了HBM ±2kV和CDM ±500V的测试，根本没有针对IEC 61000-4-2做过设计。

那次事件之后，我彻底把ESD设计当成芯片设计的最高优先级之一。ESD不是"锦上添花"，而是"生死线"。一个好的ESD设计，可以让芯片在各种静电场景下都能安全存活。本文是我这些年做ESD保护设计实战经验的总结。

二、ESD到底是什么？三个模型说清楚

ESD（Electrostatic Discharge，静电放电）是一种瞬态高电压大电流放电现象。日常生活中我们都有这样的体验：冬天脱毛衣时听到"噼啪"声，或者触碰金属门把手时被电一下。这个电压通常在3~15kV，电流在几安培到几十安培，持续时间从几纳秒到几百毫秒不等。

对于芯片而言，有三种主要的ESD放电模型：

HBM（Human Body Model，人体模型）：模拟人手指触碰芯片引脚时的放电场景。这是最早被标准化的ESD模型，也是芯片出厂测试的基本要求。标准放电电阻1.5kΩ，放电电容100pF，峰值电流约1.5~2A（±2kV时），放电时间常数~150ns。JEDEC JS-001和ANSI/ESD S5.1是HBM测试的核心标准。

CDM（Charged Device Model，带电器件模型）：芯片在摩擦起电或感应带电后，引脚接触地面时的放电。放电路径是芯片内部，放电电阻极低（几个欧姆），放电电容通常几十到几百pF，峰值电流可达10A以上，但持续时间极短（~1ns）。CDM测试难度大，需要专用的CDM测试设备。JEDEC JS-002是CDM测试标准。

MM（Machine Model，机器模型）：模拟自动化生产设备（如测试机台、焊接设备）带电后对芯片的放电。放电电阻0（纯电感），放电电感500nH，放电电容200pF，峰值电流约0.5~0.8A。MM模型现在已经逐渐被CDM取代，因为CDM更能反映实际的生产场景。

图1 三种主要ESD模型的电流波形对比：HBM放电时间长(~100ns-1ms)、峰值中等；CDM峰值极高但极短(~ns级)；MM介于两者之间。不同模型对芯片的保护设计要求差异巨大。

三、ESD保护结构详解：GGNMOS、SCR、Diode

ESD保护电路的设计核心是"泄放"和"钳位"两个动作。当ESD事件发生时，保护结构要在极短时间内（ns级别）导通，将ESD电流安全泄放到地或电源，同时将芯片内部的关键节点电压钳制在安全范围内。

3.1 GGNMOS（栅极接地NMOS）

GGNMOS是最经典的ESD保护器件，结构就是一个普通的NMOS晶体管，但栅极接地。当漏极出现ESD过压时，漏-体结会发生雪崩击穿，产生大量电子-空穴对。空穴流向源极并使源-体结正偏，进而触发寄生NPN晶体管导通，形成强烈的正反馈（Snapback）效应。整个器件进入低阻抗的导通状态，ESD电流迅速被泄放。

GGNMOS的优点是工艺兼容性好（普通CMOS工艺就能做）、泄放能力强（可承受10~15A的峰值电流）、面积效率高。缺点是Snapback特性使得漏极电压会被钳制在~7~10V（典型值），如果内部电路的击穿电压接近这个值，GGNMOS可能对内部器件造成应力。

我在设计GGNMOS时特别注意两个参数：维持电压（Vh）和维持电流（Ih）。Vh必须高于芯片正常工作的最大工作电压（Vdd_max），否则在正常工作中就可能误触发Snapback；Ih必须低于内部电路的最小工作电流，防止Latchup效应。

3.2 SCR（可控硅整流器）

SCR是ESD保护中效率最高的器件，单位面积泄放能力是GGNMOS的5~10倍。SCR的等效电路是一个PNPN四层结构，包含一个寄生的PNP和一个NPN晶体管，它们相互耦合形成正反馈。SCR一旦触发，电压会快速下降到~1.5V左右，维持电流可以低至几毫安，因此特别适合低压应用。

SCR的问题是触发电压（Vtrigger）较高，通常在20~40V。对于Vdd较低的先进工艺芯片，这个触发电压可能超过栅氧击穿电压，导致内部器件在SCR导通之前就已经被损坏。因此SCR通常需要和GGNMOS配合使用，用GGNMOS做预泄放先把电压降下来，再用SCR做高效兜底。

3.3 Diode（正向二极管）

Diode是最简单的ESD保护器件，利用PN结正向导通特性将ESD电流导向电源或地。Diode的正向导通压降低（~0.7V），响应速度快，漏电流低。但Diode的缺点是反向击穿电压较高（通常是PN结的雪崩击穿），而且泄放能力有限，不适合大电流场景。

在实际设计中，Diode通常作为ESD保护网络的第一级（Pre-Diode），负责将大部分ESD电流先行泄放到电源轨上，减轻主泄放器件（GGNMOS/SCR）的负担。这种分级保护策略可以显著提升整体ESD保护能力。

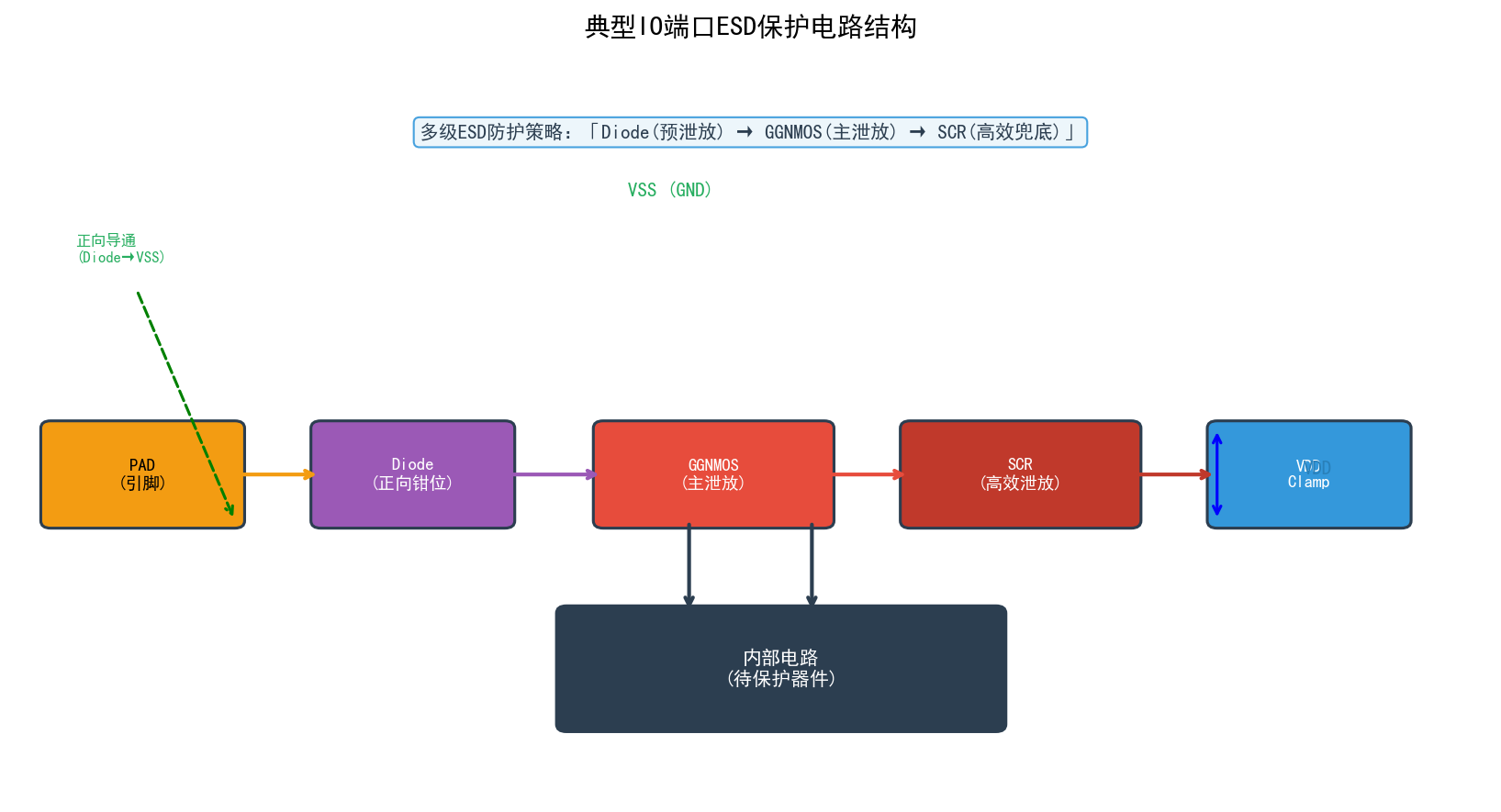

图2 典型IO端口ESD保护电路结构：Diode（正向钳位）→ GGNMOS（主泄放）→ SCR（高效兜底）→ VDD Clamp（电源轨ESD保护）。每级承担不同职责，形成完整的保护网络。

四、Latchup（闩锁效应）机制与防护

Latchup是CMOS芯片中最危险的可靠性问题之一。它是芯片内部寄生的晶闸管（SCR）被意外触发导通，形成低阻抗大电流通路的现象。一旦发生Latchup，芯片内部会出现高达安培级的大电流，可能在毫秒级时间内造成芯片永久损坏。

Latchup的物理结构基础是CMOS工艺中的寄生效能：每个PMOS附近都有一个寄生的PNP晶体管，每个NMOS附近都有一个寄生的NPN晶体管，PMOS的N阱和NMOS的P阱之间形成了一个PNPN四层结构——这就是寄生的SCR。

Latchup的触发有两种机制：① 电流触发：外部ESD或过电应力通过寄生的NPN/PNP结注入电流，当电流超过Latchup触发电流（Ittrigger）时，正反馈回路建立，SCR导通；② 电压触发：某个节点的瞬态电压超过阱-衬底结的击穿电压，直接击穿并触发SCR。

Latchup的防护策略分为设计层和工艺层两类。设计层：增加阱（Well）的间距，减少寄生效能；使用保护环（Guard Ring）隔离敏感电路；在电源和地之间加RC检测电路，当检测到电压跌落时快速关断电源。工艺层：增加阱掺杂浓度，减小阱电阻；在阱和衬底之间加入深阱（Deep N-Well）隔离PMOS；使用绝缘体上硅（SOI）工艺完全消除Latchup。

五、实战案例：IO口ESD完整设计方案

以下是我为一个USB 3.0高速IO口设计的ESD保护方案，分享完整的设计思路：

设计目标：USB 3.0 DP/DM引脚（差分数据线），工作电压3.3V，需要通过HBM ±2kV、CDM ±500V、IEC 61000-4-2 Level 3（±6kV接触放电、±8kV空气放电）。

保护策略采用三级防护：第一级是Diode阵列（两个Diode分别接VDD和VSS），负责在ESD事件发生时快速将过压引到电源/地轨上，将大部分ESD能量预先泄放；第二级是GGNMOS，主泄放器件，设计时将Vtrigger调整到12~15V，保证在IEC 61000-4-2的15kV放电电压下也能及时导通；第三级是SCR兜底，用于处理极端ESD事件，单位面积泄放能力约为GGNMOS的8倍。

关键设计参数：GGNMOS的沟道宽度W=50μm（满足±2kV HBM泄放要求），SCR的P-well间距优化至最小工艺允许值以降低维持电压，Diode的面积按峰值电流~3A设计，留有30%的余量。版图上，所有ESD器件放在IO Pad最近的位置（<50μm），走线宽度满足大电流（100μm/1A）要求，并加Dummy金属保证电流均匀分布。

最终测试结果：TLP（Transmission Line Pulsing）曲线显示GGNMOS的Vt1=10.5V、Vh=7.2V、It2=12A；CDM测试通过±500V；IEC 61000-4-2 Level 4（±8kV接触放电）全部通过。量产至今ESD相关不良率<5ppm。

六、ESD防护参数计算（Python代码）

下面这段代码用于计算ESD保护电路的关键参数：触发电压、维持电压、泄放电流能力。代码基于简化的热失效模型，可以快速估算器件的ESD性能。

import numpy as np
import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei','Arial']
plt.rcParams['axes.unicode_minus'] = False

# ===========================================
# ESD保护参数计算（热失效模型）
# ===========================================
def esd_power_peak(V_esd, R_protect, t_discharge):
    """估算ESD峰值功率 (W)"""
    I_peak = V_esd / (R_protect + 1)  # 简化：保护阻抗+1Ω内阻
    P_peak = V_esd * I_peak
    return I_peak, P_peak

def thermal_failure_time(P_peak, C_thermal=1e-3, T_max=150, T_amb=25):
    """估算热失效时间 (s)
    C_thermal: 热容 (J/°C), T_max: 最大允许结温 (°C)
    """
    return C_thermal * (T_max - T_amb) / P_peak

# HBM ESD参数
V_hbm_2kV = 2000       # 2kV HBM
R_hbm     = 1500       # HBM等效电阻 1.5kΩ
C_hbm     = 100e-12    # HBM等效电容 100pF

I_peak_hbm, P_peak_hbm = esd_power_peak(V_hbm_2kV, R_hbm, 150e-9)
t_fail = thermal_failure_time(P_peak_hbm)
print(f"HBM ±2kV 峰值电流: {I_peak_hbm:.2f} A")
print(f"HBM 峰值功率: {P_peak_hbm/1000:.2f} kW")
print(f"热失效时间: {t_fail*1e6:.2f} μs")

# 绘图：不同HBM电压下的峰值电流
V_range = np.linspace(500, 8000, 50)
I_peaks = V_range / (R_hbm + 1)
fig, ax = plt.subplots(figsize=(9,5), dpi=150)
ax.plot(V_range/1000, I_peaks, color='#E74C3C', linewidth=2.5)
ax.fill_between(V_range/1000, 0, I_peaks, alpha=0.15, color='#E74C3C')
ax.axhline(2, color='green', linestyle='--', linewidth=1.5, label='典型GGNMOS泄放能力 2A')
ax.axhline(10, color='blue', linestyle='--', linewidth=1.5, label='大电流GGNMOS 10A')
ax.set_title('HBM ESD峰值电流 vs 放电电压', fontsize=13, fontweight='bold')
ax.set_xlabel('HBM放电电压 (kV)', fontsize=11)
ax.set_ylabel('峰值电流 (A)', fontsize=11)
ax.legend(fontsize=10)
ax.grid(True, alpha=0.3)
for V, I, label in [(2, V_range[10]/(R_hbm+1), '±2kV HBM'),
                    (4, V_range[20]/(R_hbm+1), '±4kV HBM'),
                    (8, V_range[40]/(R_hbm+1), '±8kV HBM')]:
    ax.annotate(f'{label}: {I:.1f}A', xy=(V, I),
                xytext=(V+0.3, I-0.5), fontsize=9,
                arrowprops=dict(arrowstyle='->', color='gray'))
plt.tight_layout()
plt.savefig('esd_current_vs_voltage.png', dpi=150)
plt.show()

[要点] 为什么这样写：① I_peak = V_esd / (R_protect + 1) 是HBM放电的简化模型，保护阻抗R_protect是ESD保护电路的等效导通电阻；② 热失效时间t_fail = C_thermal × ΔT / P_peak 是基于热平衡的估算，实际器件的失效时间取决于瞬态热阻；③ P_peak = V × I 是瞬时功率，用于判断器件的热应力是否超过安全阈值；④ 绘图展示HBM电压-电流关系，帮助工程师快速判断所需的ESD保护器件能力（2A还是10A的GGNMOS）。

七、效果对比：有无完善ESD/Latchup设计的差异

八、实施建议：ESD工程师的设计 checklist

我在每次IO设计完成后，都会用这个checklist逐项确认ESD设计：

□ 确认应用场景所需的ESD等级（消费电子HBM ±2kV，工业±4kV，车规±8kV），这决定了保护电路的设计目标；

□ 确认所有IO口都有保护电路，包括电源引脚（VDD/VSS）、信号引脚（GPIO/ADC/DAC）、特殊引脚（NC/test pin）；

□ 检查GGNMOS的沟道宽度是否满足泄放电流要求（±2kV需要~20μm，±8kV需要~80μm，留30%余量）；

□ 验证维持电压Vh > Vdd_max + 10%，防止正常工作时的误触发；

□ 检查ESD保护器件与Pad的距离<50μm，走线宽度满足电流密度<5mA/μm（铜线）；

□ 做Latchup扫描（TLU测试），确认所有敏感节点对外部触发的免疫能力；

□ 芯片级ESD测试（HBM/CDM/TLP）完成后，必须做横向对比分析（Corner lot/不同工艺批次）。

九、进阶方向：先进工艺下的ESD新挑战

随着工艺节点从28nm发展到5nm甚至3nm，ESD设计面临全新的挑战：

第一，栅氧厚度持续减薄。28nm工艺的栅氧厚度约4nm，到3nm节点只有~1nm，对ESD过压的容忍度大幅降低。传统的GGNMOS钳位电压（~7V）对于3nm器件来说已经是毁灭性的。需要全新的保护机制，如介质击穿保护（Gate Oxide Breakdown Protection）或衬底触发的SCR（Substrate Triggered SCR）。

第二，片上电源网络越来越复杂。在先进SoC中，VDD/VSS网络非常密集，ESD电流的泄放路径可能影响正常电路的偏置。需要引入智能ESD保护电路，能够感知工作模式（正常模式/ESD模式）并自动切换。

第三，3D IC和Chiplet的兴起。先进封装把多个芯片堆叠在一起，ESD设计需要考虑芯片与芯片之间的互连可靠性，以及不同芯片间ESD电流路径的设计问题。这将是未来5年内ESD工程领域最重要的研究方向之一。

[讨论] 【评论区提问】你设计的芯片有没有遇到过Latchup问题？是怎么发现和解决的？对于先进工艺节点的ESD设计，你有什么独特的见解或疑问？欢迎评论区讨论！

━━━━━━━━━━━━━━━━━━━━━━━━━━
