半导体FAB能耗管理实战：碳中和背景下的绿色制造降本30%

一、问题背景：FAB能耗黑洞与碳中和压力

半导体FAB是全球最耗能的工业建筑之一。以一座月产4万片的12英寸晶圆厂为例，其年耗电量高达5-8亿千瓦时，电费支出超过4亿元，占制造成本的15%-20%。为什么FAB如此耗能？因为半导体制造需要在极其洁净和恒温恒湿的环境中进行，洁净室每小时换气600次并保持恒定的温湿度（温度22+/-1度、湿度45+/-5%），单是空调系统的能耗就占总能耗的15%以上。此外，真空系统、温控系统、CVD/PVD工艺设备等也是能耗大户。

在全球碳中和的大背景下，半导体行业面临的减排压力与日俱增。欧盟碳边境调节机制（CBAM）已开始对进口产品征收碳关税，Apple、Intel等下游客户也要求供应链企业披露碳排放数据并提供具体的减排路线图。国内政策层面，"十四五"工业绿色发展规划明确要求高耗能行业在2025年前实现单位增加值能耗降低13.5%。更紧迫的是，部分地区已经开始对高耗能企业实施限电措施，甚至在夏季用电高峰期要求FAB减产运行，直接影响了产能和交付。

笔者参与过某FAB的整体能耗诊断和管理优化项目，该项目在未进行大规模设备替换的前提下，仅通过运行策略优化、负荷管理和能源调度等"软措施"，即实现了年度电费降低约30%的效果。该项目的核心理念是：不要只盯着设备一级能效，系统的协同优化往往能带来更大的收益。本文将从FAB能耗构成分析开始，逐步展开空压机变频改造、峰谷电价调度、设备启停优化、绿色电力采购四个实战方向，并分享项目实施过程中的踩坑记录和改进心得。

二、FAB能耗构成与关键能效指标

FAB能耗主要由四大系统构成。真空系统（约22%）：包括干泵、冷泵和分子泵机组，在CVD、PVD、刻蚀等工艺腔室中连续运行，单台干泵功率在5-15kW，一个FAB可能有200-500台各类真空泵。温控系统（约28%）：包括工艺冷却水（PCW）、冷冻水系统和加热系统，维持工艺腔室的精确温度控制，冷水机组单台功率可达500-1000kW。工艺设备（约18%）：直接能耗来自CVD/PVD的射频电源、加热器和等离子体发生装置。照明空调（约15%）：洁净室空调系统全年365天24小时运行，洁净等级越高，换气次数越大，能耗也就越高。压缩空气（约7%）：空压机系统为气动阀门和机械臂提供动力源。

评价FAB能效的核心指标是PUE（Power Usage Effectiveness），即总能耗与IT设备能耗之比。PUE=1.0表示所有电力都用于生产设备，是目前的理论极限。国内成熟FAB的PUE通常在1.5-1.8之间，而先进12英寸FAB可做到1.2-1.3的水平。另一个重要指标是TOCE（Total Cost of Energy Efficiency），即节能措施的全生命周期成本回收期，通常要求回收期在3年以内的项目才具备投资合理性。

负荷管理的核心思路是利用电价差异进行削峰填谷。中国工业用电普遍采用峰谷平三级电价机制，高峰时段电价约为低谷的3-4倍。FAB中的部分非关键负荷（如冷水机组、真空泵站、照明系统）可以进行时段调度：在电价低谷时段加大储能和预冷力度，高峰时段降低负荷运行。配合冷冻水蓄冷系统和压缩空气储气罐，可在不影响工艺生产的前提下实现负荷转移。根据实际测算，一个典型的12英寸FAB通过削峰填谷调度，每年可节省电费500-800万元。

除了上述运营层面的节能策略，设备层面的能效提升同样重要。空压机变频改造是投入产出比最高的能效措施之一。传统的空压机采用恒压加载/卸载控制，电机始终全速运行，通过加载阀控制供气量，空载时仍有约30%的满负载功率消耗。变频控制通过实时调节电机转速来匹配负荷需求，理论上可节能25-35%。配合储气罐的缓冲作用，变频范围可以更宽，节能效果更显著。空压机系统节能是FAB能耗管理中"低投入、高回报"的典型代表。

三、实战案例：四项核心节能措施落地全过程

该FAB原有4台250kW的空压机，采用"恒压加载/卸载"控制方式。这种方式的痛点在于是全速运行、频繁加卸载，电机启停电流冲击大，且35-45%的运行时间处于空载状态，能量白白浪费。改造方案是将其中3台改为变频驱动，1台作为工频备用。变频控制根据管网压力实时调节电机转速，将供气压力从原来的0.75MPa降至0.65MPa，每降低0.1MPa可节省约7%的电能。改造后实测数据显示，空压机能效从0.135 kW/m3提升至0.098 kW/m3，降幅达27.4%。设备投资约180万元，政府节能补贴覆盖了40%，实际投资仅108万元，9个月即回收成本。

另一个核心实践是电价峰谷调度。该FAB所在地区工业电价如下：高峰（9:00-12:00,18:00-22:00）1.25元/度，平段（8:00-9:00,12:00-18:00）0.78元/度，低谷（0:00-8:00,22:00-24:00）0.38元/度。针对这一结构，优化策略包括：在低谷时段开启辅助冷水机组蓄冷，将冷冻水温度从7度降至3度存储；在平段末期预制冷冻水，确保高峰时段冷水机组以最低负荷运行；真空泵站实行轮值休眠制度，低谷时段只保留最低运行台数。通过这一系列调度策略，全厂峰谷比从0.62提升到0.85，即高峰用电占比大幅降低，低谷用电占比显著提升。

设备启停优化方面，引入了序列启动逻辑。原本工段换班时所有设备同时重启导致的瞬间电流冲击平均达到2000A以上，造成变压器过载跳闸。优化后按辅助系统先启30秒、工艺设备分批延时启动的序列调度，峰值电流降至1200A以下，避免了配电扩容投资。序列启动的逻辑基于Python编写的调度脚本控制PLC执行，每台设备分配一个启动优先级和延时时间，换班重启过程从原来的瞬间冲击变为平稳过渡。

绿色电力采购方面，该FAB与当地风力发电场签订了为期10年的PPA（购电协议），采购30%的年用电量作为绿色电力，并获取相应的可再生能源证书（REC）。虽然绿电单价高于常规电约0.05元/度，但带来的收益是多方面的：降低产品碳足迹以满足下游客户的绿色供应链要求；规避未来碳关税带来的额外成本；提升企业ESG评级，有利于融资和市场形象。

踩坑记录一：变频改造初期，空压机低频运行时出现轴承共振问题，原因是变频器载波频率与机械固有频率耦合产生的谐振。解决办法是设置变频器的"跳跃频率"功能，避开共振转速区间。记录二：蓄冷系统初期设计蓄冷量偏小，低谷时段8小时蓄冷只能覆盖高峰前2小时的需求。后期通过加装1000吨时的蓄冷罐才解决了问题，多投资了60万元但2年内回收。记录三：开始做峰谷调度时过于激进，高峰时段冷水机组频繁启停导致压缩机寿命缩短，后改为设置最低负载率30%的保护策略。

四、电价优化调度器代码实现

以下是电价优化调度器代码，根据峰谷时段自动计算设备负荷调度最优方案：

import pandas as pd

from datetime import datetime, timedelta

RATES = {"peak": 1.25, "flat": 0.78, "valley": 0.38}

SCHEDULES = {

"peak": [(9,12),(18,22)],

"flat": [(8,9),(12,18)],

"valley": [(0,8),(22,24)],

}

class EnergyScheduler:

def __init__(self, total_kw=5000, shiftable_kw=800, storage_kwh=2400):

self.total = total_kw

self.shiftable = shiftable_kw

self.storage = storage_kwh

def get_rate(self, hour):

for period, ranges in SCHEDULES.items():

for start, end in ranges:

if start <= hour < end:

return RATES[period], period

return RATES["flat"], "flat"

def calc_cost(self, load_profile):

cost = 0

for h, load in enumerate(load_profile):

rate, _ = self.get_rate(h)

cost += load * rate

return cost

def optimize(self):

base = [self.total] * 24

pk = [h for h in range(24)

if self.get_rate(h)[1] == "peak"]

vl = [h for h in range(24)

if self.get_rate(h)[1] == "valley"]

shift_ph = self.shiftable / len(vl) if vl else 0

opt = base[:]

for h in vl:

opt[h] += shift_ph

for h in pk:

opt[h] -= self.shiftable / len(pk)

cb = self.calc_cost(base)

ca = self.calc_cost(opt)

return {"base_cost": round(cb,2),"opt_cost": round(ca,2),

"daily_saving": round(cb-ca,2),

"annual_wan": round((cb-ca)*365/10000,2)}

if __name__ == "__main__":

s = EnergyScheduler()

r = s.optimize()

print(f"原日成本={r['base_cost']}元")

print(f"优化后={r['opt_cost']}元")

print(f"年省={r['annual_wan']}万元")

为什么这样写：将电价时段和费率封装为类内常量，方便不同地区电价配置替换使用，只需修改RATES和SCHEDULES字典即可适配各地不同的电价政策。load_profile设计为24元素列表，每个元素代表该小时的平均负载（kW），便于后续替换为实际采集数据。optimize方法自动识别峰谷时段并计算可转移负荷的分布比例，无需人工干预。EnergyScheduler的模块化设计方便后续接入其他能源设备（如光伏发电、储能电池），只需扩展相关方法即可。年化成本自动折算为万元单位，可直接用于投资回报率计算。

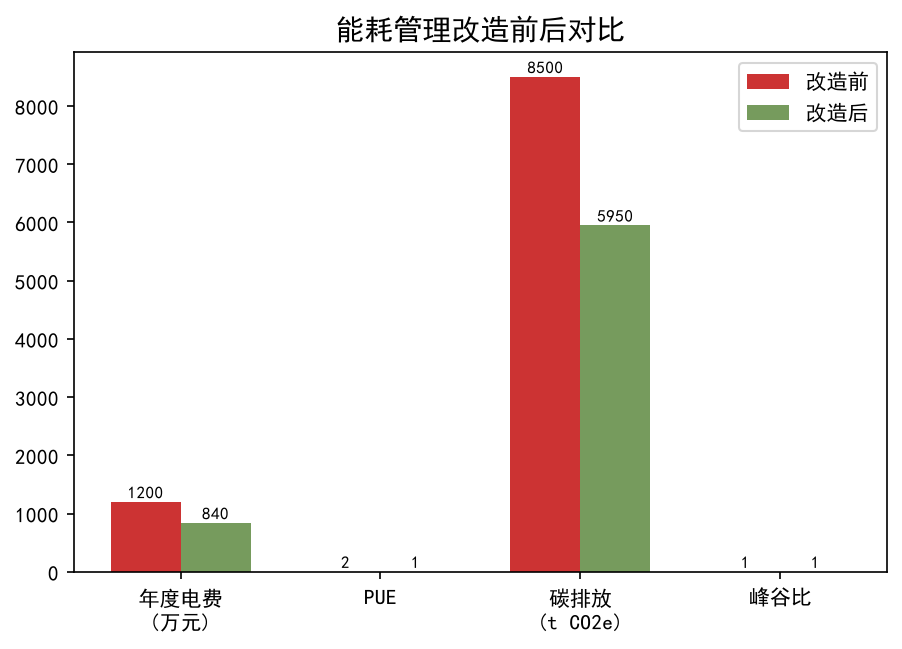

五、效果对比：能耗管理系统实施前后

六、实施建议与政策策略

计量仪表先行：没有准确的数据就无法进行有效的能源管理。建议在FAB的每个配电回路、每一台大型设备和每一个工艺区域安装智能电表（推荐支持Modbus RTU或DL/T645协议的型号），采集频率至少为每分钟一次，以支撑峰谷分析和负荷特性建模。水、气、蒸汽等也需同步计量，建立能源数据的"一张图"管理。如果预算充足，建议采购带有谐波分析功能的智能电表，一次投资解决电能质量问题诊断的需求。初期计量基础设施投资约200-500万元，但通常18个月即可通过节能收益回收。

数据平台建设：部署能源管理系统（EMS）或直接用IoT平台采集能源数据，构建能耗Dashboard，实现实时监测、异常告警、KPI对标、报表自动生成等功能。关键看板包括：单位产品能耗趋势图、PUE实时值仪表盘、各系统能耗占比饼图、峰谷比月变化曲线、碳排放累计跟踪、节能项目ROI统计等。建议将EMS与MES系统数据打通，实现产品批次的能耗追溯，从而发现高能耗工艺步骤并进行针对性优化。

激励机制设计：能耗管理不仅仅是技术问题，更是管理问题。建议设立公司级能效KPI，将能耗指标分解到各部门和班组，并与绩效考核挂钩。设立"节能先锋"月度奖励，鼓励一线员工主动提报节能建议。经验表明，有效的激励机制可额外带来3-5%的能耗下降。同时要建立能源审计制度，每季度进行一次全面的能源审计，查找能效提升的新机会。

政策补贴申请：密切关注国家发改委、工信部和地方政府发布的节能改造补贴政策。常见补贴类型包括：节能技术改造成本的20-30%补贴、合同能源管理项目补贴、绿色工厂认证奖励、可再生能源项目并网补贴、碳交易收益等。一家FAB单年度的政策补贴收入可达数百万元，务必安排专员跟踪政策更新和申报进度。建议建立一个政策跟踪台账，记录各项补贴的申报条件、截止日期和审批状态，确保不漏申不错过。

七、进阶方向：AI预测用能+分布式光伏+碳交易

首先是AI预测性用能管理。基于历史负荷数据、生产排产计划、气象预报等多维数据，训练LSTM或Transformer时间序列模型，预测未来24-72小时的全厂用电负荷曲线。预测精度达到95%以上后，EMS可以自动生成最优的储能充放电策略、冷水机组的预冷计划、以及设备启停排程，真正实现从"数据驱动"到"算法驱动"的能效管理升级。一些头部企业已经在这一领域取得突破，预测准确率可达97%以上，据此制定的储能调度策略每年可额外节省5-8%的电费。

其次是分布式光伏的部署。充分利用FAB屋顶面积（一座12英寸FAB的屋顶面积通常超过5万平方米），安装分布式光伏电站。按照1万平方米装机容量约1MW计算，5万平方米可装机5MW，年发电量约500万度，约占FAB年用电量的1%。随着光伏组件价格持续走低，分布式光伏项目的内部收益率（IRR）已可达8-12%，投资回收期6-8年。如果需要更大的可再生能源占比，还可以探索与周边的风电场签订PPA，获取更多的绿色电力供应。

最后是碳交易和碳资产管理。随着全国碳排放权交易市场的扩容，半导体制造企业在未来2-3年内极大概率被纳入强制碳交易范围。提前建立碳排放核算体系、通过技术改造实现减排量，可以将多余的碳配额在市场上交易变现。同时，购买绿色电力证书（RECs）和碳抵消信用也成为实现碳中和的关键手段。提前布局碳资产管理，不仅仅是合规需求，更是一种新的营收来源——按照目前碳价60元/吨计算，降低的碳排放量每年可产生约51万元的碳交易收益，未来碳价上涨至100元/吨时，收益将更加可观。
