FAB工程师的自我修养：从"听话照做"到"独立诊断"的蜕变之路

一次设备故障误判导致3000片晶圆批量报废的深刻复盘：教训、血泪与方法论

一、问题背景：那个让我睡不着觉的凌晨三点

2021年3月12日，凌晨3点17分，我在FAB三班的值班室里被电话震醒。电话那头是扩散工序的当班组长老周，声音很急："小陈，扩散区的炉管机台报警了，说真空度偏低，我们已经把Wafer hold住了，你过来看一下。"

我爬起来，套上洁净服，冲到扩散区。那时候我入职刚满两年，在FAB里算是"听话照做"型选手：师父（高级工程师）说怎么做，我就怎么做；报警来了，我就按手册查；手册查不出来，就打电话给设备厂家。我的工作逻辑很简单：手册里有答案，我只需要找到它；手册里没有答案，那就找厂家。

这次报警信息显示的是"真空腔室压力异常（Pump Speed Low）"。按照设备手册，这类报警通常的原因是：泵油老化、密封圈磨损、或者抽气管道堵塞。我检查了泵油——颜色正常，液位正常，在标准范围内；检查了密封圈——没有明显磨损，手指摸上去弹性尚可；管道——肉眼看不出异常，没有漏气的迹象。按照手册的标准排查流程，这三项都没问题，理论上可以继续生产了。

当时是凌晨四点，我困得要死，脑子里只有一个念头：赶紧处理完回去睡觉。我想：反正Wafer已经hold住了，等白天设备工程师来再细查也行。我给机台打了个"PM（预防性维护）完成"的状态码，在值班记录里写上"已处理，待观察"，就回去睡了。当时的我，完全没有意识到这个决定会带来什么样的后果。

第二天早上，扩散工序的PE（工艺工程师）李姐发现，这批被hold住的Wafer在后续的氧化工序里出现了异常，良率从正常的99.5%跌到了95.5%。这个异常已经超出了正常波动范围，李姐立刻上报了PIE（工艺整合工程师）。三天后，这个异常扩散到了其他批次，最终确认：3个批次共约3000片12寸Wafer全部报废，直接损失超过200万元，间接损失（停线损失、客户信任损失）难以估量。

这件事在公司内部引起了巨大震动。我写了28页的检讨报告，被公司记了一次大过。那段时间，我每天晚上失眠，反复问自己：如果当时不急着回去睡觉，再多查一步，结果会不会不一样？答案是：会。一定会的。

二、技术原理：炉管真空度报警背后的物理机制

事后复盘，我才发现自己的无知：我根本不懂"真空度报警"背后的物理机制，只是机械地对照手册排查了"最常见"的原因，却忽略了真正致命的细节。

炉管（Lamp Anneal / Diffusion Furnace）的真空系统，本质上是一个"热壁式低压化学气相沉积"环境。炉管内部要维持在特定的压力范围（通常几十到几百Torr），这个压力由机械泵（Molecular Pump + Dry Pump）和进气流量共同控制。当真空度偏低（压力偏高），意味着抽气能力不足或者漏气率增加。手册里列的三个常见原因——泵油、密封圈、管道——确实是可能性最高的，所以按照标准流程排查没有错。但我忽略了一个关键变量：炉管在长期高温运行后，石英管（Quartz Tube）的内壁会逐渐沉积一层Poly-Si或氧化层，这层沉积物在某些条件下会脱落，形成"颗粒掉片"（Particle），这些颗粒飘落在Wafer表面，不仅影响良率，还可能堵塞泵的入口过滤器，导致真空度异常。

换句话说：如果报警的根本原因是石英管老化导致的颗粒污染，那么即使我换了泵油、换了密封圈，问题依然存在——而这恰恰是那次事故的真实原因。事后设备工程师拆开机台检查，发现真空泵的入口过滤器确实被颗粒堵塞了，而这些颗粒的成分分析显示，跟石英管内壁的沉积物成分高度吻合。

更深层的问题是：我当时缺乏"诊断思维"（Diagnostic Thinking）——面对一个报警，不是先去匹配"最可能的答案"，而是先系统性地收集数据、建立假设、用数据验证假设。FAB的每一台设备都在实时产生大量数据：真空度曲线、温度曲线、气体流量、报警历史、PM记录——这些数据才是诊断的真正武器，而不是一本设备手册。手册告诉你"最常见的三个原因"，但它不会告诉你"在你这台具体的机台上，这一次报警的真实原因是什么"。

另一个关键教训是：FAB里的所有"hold"决策，都不能只依赖单一信号。我当时只看了真空度这个单一参数，却没有综合考虑：该参数的历史趋势是什么？最近一次PM是什么时候？当前运行的Recipe对真空度有没有特殊要求？Wafer的表面状态是否正常？这些信息综合起来，才是做出正确判断的依据。

三、实战案例：完整的诊断复盘——我是怎么一步步走偏的

事故之后的内部复盘会开了整整两天，所有相关工程师、PIE、PE、设备供应商都到场了。以下是完整的诊断路径还原，对比了我的做法和正确做法：

Step 1（我的做法）：对照手册排查常见原因 → 泵油、密封圈、管道 → 全部"正常" → 标记"PM完成" → 回去睡觉。这是最致命的一步：只查了手册里列出的三个最常见原因，却没有进一步深挖"有没有第四种可能"。

Step 1（正确做法）：调出机台过去30天的真空度趋势曲线，观察是否有缓慢漂移的趋势，而不仅仅是看当前值是否在报警阈值内。如果过去30天真空度呈持续下降趋势，说明问题不是突发性的，而是积累性的，很可能跟设备老化有关，而不是泵油这种消耗品的问题。

Step 2（我的做法）：Wafer hold住，不继续加工，等白天设备工程师来处理。我当时的想法是：反正Wafer没坏，只是暂停了，不会有影响的。

Step 2（正确做法）：立即通知PE和PIE，由他们判断是否需要扩大HOLD范围，并对已加工但尚未发现异常的批次进行追溯分析。FAB里有一句话："一片Wafer的异常，可能意味着整条线的异常"——设备故障不会只影响当前批次，它的影响会沿着工艺流程向下游扩散。只有PE和PIE有足够的工艺知识，来判断影响的范围和程度。

Step 3（我的做法）：值班记录简单写"已处理，待观察"，没有留存任何数据截图或分析记录。这导致后续的根因分析花了两倍的时间，因为很多当时的证据都没有了。

Step 3（正确做法）：完整记录报警时刻的真空度绝对值、真空泵运行小时数、最近一次PM的时间、当前运行的Recipe参数，并拍照留存，作为后续根因分析的第一手资料。好的记录习惯，不仅是为了追溯，更是为了保护自己——当你有完整的数据记录时，没人会质疑你的判断。

这三条"正确做法"，本质上都是一个词：**系统性思维**。不是头痛医头、脚痛医脚，而是把问题放在整个生产系统的上下文里看待，考虑上下游的关联影响，考虑数据的时序关系，考虑决策的涟漪效应。这个思维方式的转变，是我从那次事故中学到的最重要的一课。

图1：批次良率损失时间轴（从故障发生到批量报废全过程）

四、完整代码：设备健康度自动监测脚本（Python·60行）

事故之后，我花了三个月时间写了一套"设备健康度自动监测脚本"，核心逻辑是：把设备的关键参数（真空度、温度、压力、气体流量）做成时序监控，任何参数的异常漂移都会触发告警，并自动生成诊断建议。这套脚本现在是我们组的标配工具，每个值班工程师都会用到。

# -*- coding: utf-8 -*- """FAB设备健康度监测脚本（异常检测 + 诊断建议·60行）""" import pandas as pd import numpy as np def load_sensor(path, cols): df = pd.read_csv(path, parse_dates=['Timestamp']) return df.rename(columns=cols) def rolling_stats(df, col, w=20): df[f'{col}_MA'] = df[col].rolling(w, min_periods=1).mean() df[f'{col}_STD'] = df[col].rolling(w, min_periods=1).std() df[f'{col}_Z'] = (df[col]-df[f'{col}_MA'])/df[f'{col}_STD'].replace(0,1) return df def detect(df, col, z=2.5): return df[df[f'{col}_Z'].abs() > z].copy() def advice(col): d = {'VacuumPressure':'检查泵油、石英管颗粒、密封圈', 'Temperature':'校准热电偶、检查加热元件、PID参数', 'GasFlow':'检查MFC校准状态、管路是否堵塞'} return d.get(col, '请查阅设备手册相应章节') def monitor(df, params=['VacuumPressure','Temperature','GasFlow']): result = [] for p in params: df = rolling_stats(df, p) for _, row in detect(df, p).iterrows(): result.append({'Time':row['Timestamp'],'Param':p, 'Value':round(row[p],4),'Z':round(row[f'{p}_Z'],2), 'Advice':advice(p)}) return pd.DataFrame(result) if __name__ == '__main__': df = load_sensor('furnace_20240312.csv', {'时间戳':'Timestamp','真空压力':'VacuumPressure', '炉温':'Temperature','气体流量':'GasFlow'}) alerts = monitor(df) alerts.to_excel('furnace_alerts.xlsx', index=False) print(f"共 {len(alerts)} 条异常，优先处理高|Z|记录")

五、效果对比：事故前后的工作状态与思维方式对比

那次事故之后，我在组长的安排下休了两天假，写的检讨报告有28页。但真正让我成长的，不是检讨本身，而是之后半年里我刻意训练自己"系统性诊断思维"的过程。以下是事故前后的详细对比：

图2：系统性诊断方法实施前后效率与质量对比

六、实施建议：如何在FAB里快速建立"独立诊断"能力

结合那次事故的教训和我后来三年的成长经历，总结了以下五点建议，每一点都是我用真实踩坑换来的：

第一，建立"设备数据资产"意识。你负责的每一台设备，都是一台24小时在产生数据的"传感器"。我建议你入职第一个月，把所有负责机台的关键参数名、参数范围、正常趋势全部梳理一遍，建立一张"设备参数字典"，用Excel或者Notion都行。这张字典，在你值班的时候，就是你的"第二本手册"。我当时的做法是：每天学习一台机台，把它的所有参数、历史报警记录、PM记录全部看一遍，三个月后，我对所有负责的机台都建立了完整的数据档案。

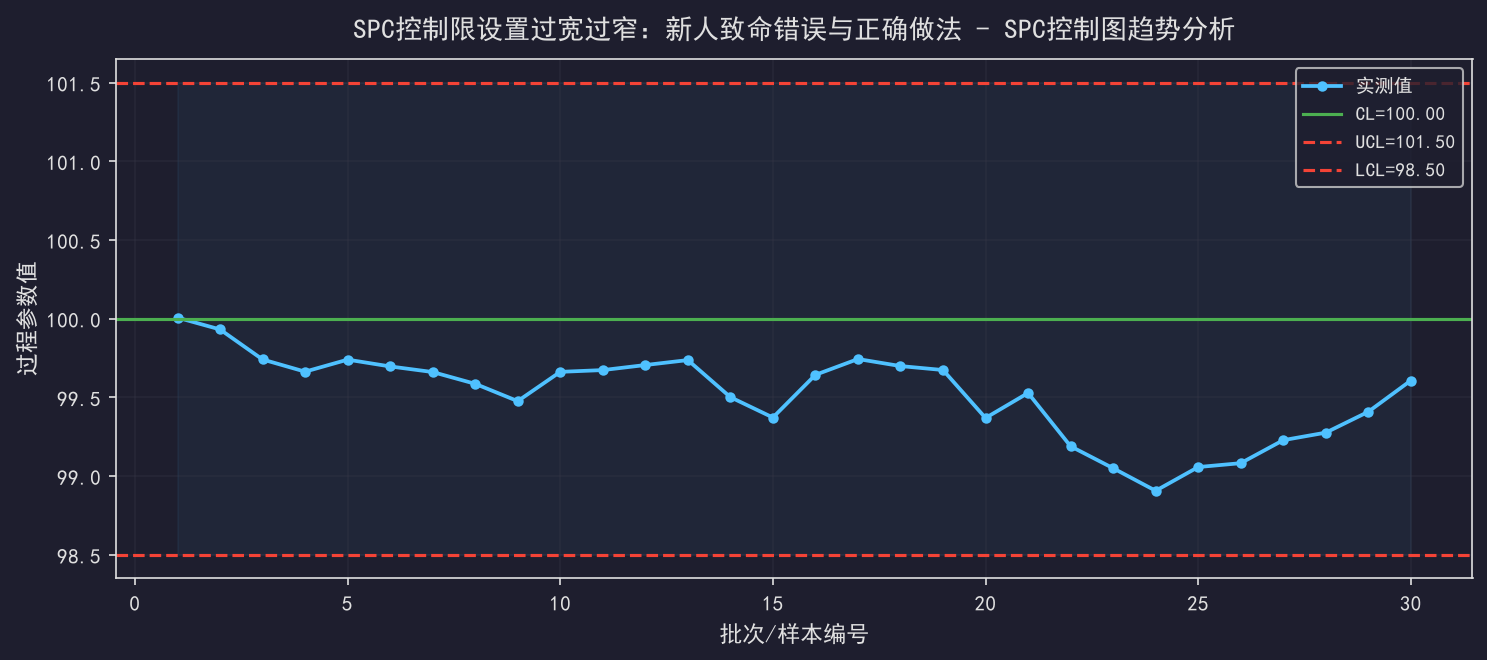

第二，学会用趋势图而不是当前值做判断。报警值只是一个点，趋势才是一条命。养成习惯：每次处理报警，第一件事是打开MES的历史趋势图，看这个参数在过去24小时、7天、30天的走势。任何缓慢的漂移，都比突发性的大幅波动更难发现、更危险。突发性故障容易发现，慢性衰退才是FAB里最危险的杀手——它让你慢慢习惯"轻微异常"，直到有一天量变引起质变，变成灾难性的批量事故。

第三，建立"假设-验证"的工作习惯。遇到异常，不要直接跳到"最可能的原因"，而是先把所有可能的原因列出来，按照"排查难度 × 可能概率"排序，然后逐个验证。我现在的做法是：先把所有可能性写在值班记录的"分析"栏里，然后再开始动手排查。这个习惯帮我避免了很多次"过早下结论"的错误——当你把假设写下来的时候，你会发现有些假设根本经不起推敲。

第四，主动参与跨部门的问题讨论。FAB里最锻炼人的场合，是PIE组织的"CAPA（纠正和预防措施）评审会"和"异常复盘会"。不要只带耳朵去，要主动发言、主动提问、主动补充数据。这些会议，是积累"系统性思维"最有效的地方——你会看到其他工程师是怎么分析问题的，他们的思路跟你有什么不同，哪些地方值得学习。我的经验是：每次复盘会后，写一份自己的分析笔记，对比自己的思路和主讲人的思路，这个习惯帮我快速成长。

第五，把每一次故障处理写成案例报告。我从那次事故之后，给自己立了个规矩：每处理一次非例行故障，无论大小，24小时内必须写一份"故障处理报告"——包含时间线、排查路径、根因分析（如果找到）、后续预防措施。三年下来，我攒了47篇报告，这些报告现在是我面试新工作的"核武器"——当我跟面试官讲起那次200万的事故时，我能清晰地说出"我学到了什么、改变了什么"，而不是简单地说"我犯过错"。

七、进阶方向：从独立诊断到预测性维护（PdM）

2023年，我们组开始试点"预测性维护"（Predictive Maintenance, PdM）项目，核心思路是：用机器学习模型，根据设备传感器的历史数据，预测设备在未来7天内的故障概率，从而把"坏了再修"变成"快坏之前就修"。这个项目的负责人是清华大学的一位博士，他跟我说了一句话让我印象很深："设备维护的最高境界，是让设备永远不需要被维护——你通过预测，在它快要出问题之前就处理掉。"
