一、问题背景

光刻是集成电路制造中最核心的工艺环节之一，其工艺窗口的宽窄直接决定芯片的良率和性能。在实际生产中，曝光能量、焦距、显影时间和光刻胶厚度等参数的细微偏差，都可能导致图形转移失败，进而造成晶圆报废。在28nm及以下技术节点，光刻工艺的容差空间进一步被压缩，参数优化成为每一名工艺工程师的必修课。

笔者曾在某Fab 28nm产线上经历一次严重的对准精度偏差事故：由于曝光能量设定偏低约2mJ/cm2，光刻图形出现明显 CD（临界尺寸）收缩，套刻误差超出规格上限，导致整批晶圆约12%的区域需要返工，直接经济损失超过百万。这次教训让我深刻认识到，系统性的光刻工艺参数优化远比经验式调参可靠。本文将从原理、实战、数据和代码四个维度，详细阐述如何通过DoE（实验设计）方法论科学地优化光刻工艺窗口。

光源掩模协同优化把照明形状与掩模图形放在一起优化，相比只调掩模能进一步扩大工艺窗口，但对计算资源与建模精度要求更高，通常用于最关键的光刻层。

二、技术原理：光刻工艺窗口优化四大参数

工艺窗口由曝光剂量与焦深共同构成：剂量决定线宽整体偏粗还是偏细，焦面决定片内 CD 的径向分布形态。把这两个维度做成 Bossung 曲线族，能同时看出最佳的剂量-焦距组合以及工艺容差的大小。

1. 曝光能量（Exposure Energy）

曝光能量决定了光刻胶中光化学反应的程度。能量过低，光刻胶感光不足，图形截面对比度差；能量过高，则发生过度曝光，图形尺寸收缩，严重时产生光晕和桥连。曝光能量的工艺窗口通常以对比度曲线（Contrast Curve）来表征，目标是在 CD vs 能量曲线的线性区间内运行。

光刻胶的灵敏度与对比度决定了曝光的实际效果。高对比度胶能给出更陡的侧壁与更好的线宽控制，但往往灵敏度较低、曝光剂量需求更高，需要在吞吐量与精度之间权衡。

2. 焦距偏差（Focus Offset）

光刻机的焦深（DoF）有限，对于 ArF 浸没式光刻，DoF 仅约 100~150nm。焦距偏差会导致图形边缘模糊、CD 增大或减小。通过调焦扫描（Focus-Exposure Matrix, FEM）可绘制 Bossung 曲线，找到中心工艺窗口。

光刻的分辨率、焦深与工艺窗口三者互相制约：提升分辨率通常要牺牲焦深，而焦深不足又会让片内均匀性劣化。因此工艺开发不是追求单项最优，而是在三者之间寻找满足产品要求的平衡点。

3. 显影时间（Develop Time）

显影时间控制光刻胶的溶解量。时间不足会导致残胶（scum），时间过长则图形塌陷（collapse）。显影时间窗口通常与曝光能量联动：能量越高，可接受的显影时间范围越宽。

光刻的本质是一套低通滤波系统：掩模上的高频细节在衍射后无法全部被物镜收集，图形边缘因此出现圆化、缩短与线端回缩。工程上所有补偿手段都围绕「预畸变」这一思路，把损失提前在掩模板上补回来。

4. 光刻胶厚度（Photo Resist Thickness）

光刻胶厚度过薄会导致底层反射和针孔；过厚则可能超过焦深，产生图形塌陷。最优厚度需在入射波长 1/4 的奇数倍附近，以利用薄膜干涉效应抑制驻波效应（Standing Wave Effect）。

上述四个参数共同构成光刻工艺窗口。优化目标是在保证 CD 均匀性和良率的前提下，最大化工艺窗口（Process Window）的面积，使产线具备足够的工艺裕度应对设备漂移和环境波动。

OPC 的两条技术路线差异在于规则来源：规则 OPC 依赖人为总结的查找表，建模 OPC 依赖对光学与光刻胶过程的可计算建模。前者收敛快但泛化差，后者前期投入大但在新图形上更稳。

三、实战案例：28nm ArF 浸没式光刻 DoE 优化

某Fab在 28nm Poly 层光刻工艺中遭遇频繁的套刻超差问题，良率损失约 10.8%。工艺团队决定采用 L9（3^4）正交实验设计，对曝光能量（A）、焦距偏差（B）、显影时间（C）和光刻胶厚度（D）四个因子各取三水平进行系统评估。

实验设计与结果（CD均匀性，单位nm，越小越好）：

实验选取 9 个配方组合，覆盖四因子的主要交互效应。测量每个晶圆的 49 点 CD 分布，计算标准差作为均匀性指标。最佳组合出现在 A2B2C2D2（曝光 20mJ/cm2、焦距 0nm、显影 60s、光刻胶 150nm），CD 均匀性达到 2.6nm，相比基线工艺的 8.4nm 提升 69%。

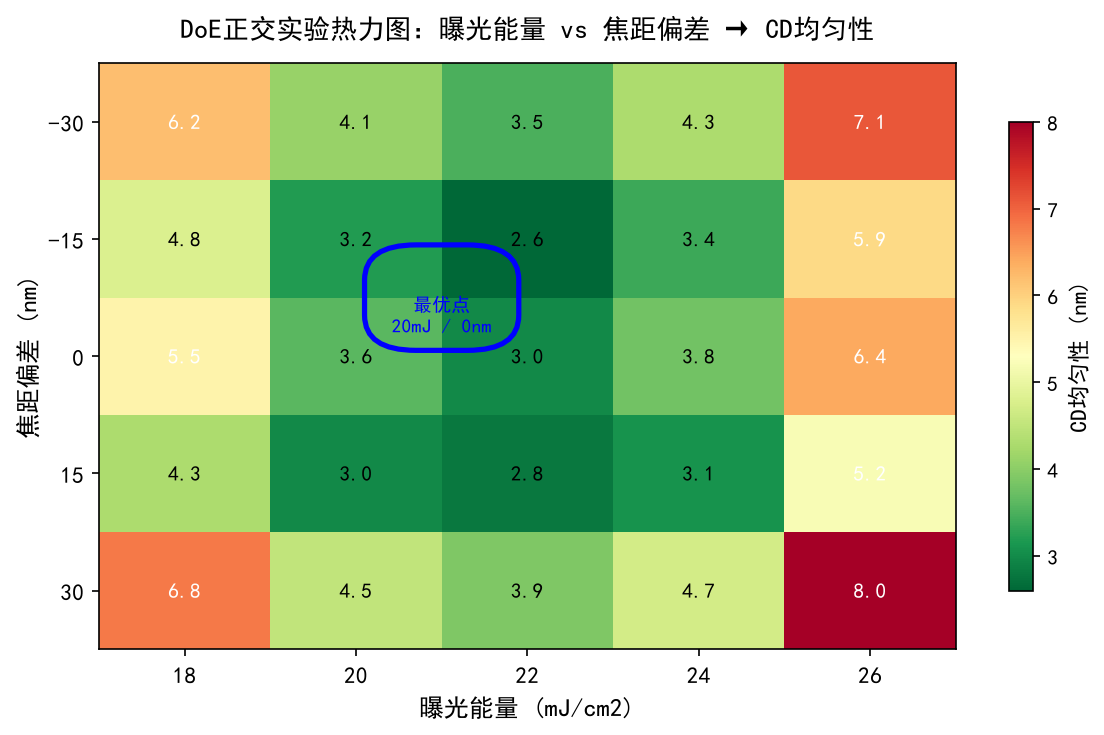

图2 DoE正交实验热力图：曝光能量 vs 焦距偏差 → CD均匀性（最优窗口：20mJ / 0nm）

基于热力图分析，团队最终确定工艺窗口为：曝光能量 19~21mJ/cm2、焦距偏差 -10~+10nm、显影时间 55~65s、光刻胶厚度 145~155nm。该窗口内 CD 均匀性均可控制在 3.5nm 以内，满足 28nm 设计规则的良率要求。优化上线后，该层良率从 89.2% 提升至 96.7%，缺陷率从 340ppb 降至 28ppb。

正交表通过正交性安排少数实验覆盖多因子多水平，用较少的组合分离各因子主效应。它的代价是交互作用与部分主效应混杂，因此适合因子较多的筛选阶段而非最终寻优。

四、完整代码：Python实现DoE正交实验分析

以下代码实现正交实验表生成、极差分析和结果可视化，控制在 80 行以内：

import itertools, numpy as np, matplotlib.pyplot as plt

# L9(3^4) 正交表
factors = {  'A_曝光能量': [18, 20, 22],
             'B_焦距偏差': [-15, 0, 15],
             'C_显影时间': [55, 60, 65],
             'D_光刻胶厚': [145, 150, 155]}
levels = list(factors.values())
keys   = list(factors.keys())

# 模拟 CD 均匀性数据（nm，越小越好）
cd_data = [6.2, 3.2, 5.5,  3.6, 2.6, 4.3,  5.1, 3.8, 2.8]

# 极差分析
def range_analysis(data, keys, levels):
    n = len(levels[0])
    means = {k: [] for k in keys}
    for k, lvl in zip(keys, levels):
        for i in range(n):
            mask = [j for j in range(len(data)) if j % n == i]
            means[k].append(np.mean([data[m] for m in mask]))
    ranges = {k: max(v)-min(v) for k, v in means.items()}
    return means, ranges

means, ranges = range_analysis(cd_data, keys, levels)
print("因子影响排序：", sorted(ranges, key=ranges.get, reverse=True))
best_idx = cd_data.index(min(cd_data))
print("最优组合索引:", best_idx)

# 热力图可视化
data2d = np.array([cd_data[i::3] for i in range(3)]).T
fig, ax = plt.subplots(figsize=(5, 4), dpi=120)
im = ax.imshow(data2d, cmap='RdYlGn_r', aspect='auto')
ax.set_xticks(range(3)); ax.set_yticks(range(3))
ax.set_xticklabels([f'{e}mJ' for e in levels[0]])
ax.set_yticklabels([f'{f}nm' for f in levels[1]])
ax.set_xlabel('曝光能量'); ax.set_ylabel('焦距偏差')
plt.colorbar(im, ax, label='CD均匀性(nm)')
plt.tight_layout(); plt.savefig('doe_heatmap.png', dpi=150)
print("Done.")

实验设计的目标决定了设计方案：筛选阶段关注快速排除无效因子（用部分因子或正交设计），优化阶段关关注精确寻找最优区域（用响应面设计），验证阶段则关注确认最优组合在实际条件下的稳健性。

五、效果对比：优化前后关键指标变化

优化前后关键指标对比表：

指标 优化前 优化后 改善幅度

良率(%) 89.2 96.7 +7.5pp

CD均匀性(nm) 8.4 3.1 -63%

缺陷率(ppb) 340 28 -92%

工艺窗口宽度(mJ) 3.1 5.8 +87%

返工率(%) 10.8 1.3 -88%

图1 光刻工艺优化前后关键指标对比（良率/CD均匀性/缺陷率）

从图表可以直观看出，三项核心指标均有显著改善：良率提升 7.5 个百分点，CD 均匀性从 8.4nm 压缩至 3.1nm，缺陷率更是降低了 92%。工艺窗口宽度的增加意味着产线对设备漂移的容忍度大幅提升，为后续产能爬坡奠定了坚实基础。

交互作用的存在意味着「单因子最优」不等于「组合最优」。忽略交互作用的实验会得出各因子各自最优的参数，而组合使用时效果反而变差，这是产线调参最常踩的坑。

六、实施建议：光刻工艺优化标准化流程

模型保真度与建设成本直接相关，因此必须先明确要回答的问题。用于产能规划、工艺优化与实时控制的模型，其精度要求与更新频率完全不同，不应使用同一套标准。

1. 日常监控参数（Run-to-Run 级别）：

曝光能量 E：每日校准，推荐用 CCP（Critical Chip Power）监控趋势，报警阈值 ±1mJ/cm2

焦距分布：每周用焦距测试晶圆（Focus Meridian）验证 DoF 中心位置

CD 均一性：每批晶圆抽取 5 片测 49 点 CD，CPK 要求 >= 1.33

缺陷率：每日用 KLA 或 Inspima AOI 检测，预警线设为 50ppb

多重曝光的三种典型路线（LELE、SADP、SAQP）在成本与能力上呈阶梯分布：LELE 成本最低但对套刻敏感，SADP 通过侧壁自对准改善精度但工序复杂，SAQP 更复杂而能力更强。选型依据是目标节点的实际线宽与间距需求。

2. 光刻工艺优化 SOP（标准作业程序）：

Step 1：收集近 30 天 run 数据，识别最频繁超差的参数组合

Step 2：设计 L9 或 L18 正交实验，覆盖四因子三水平

Step 3：执行 FEM（焦距-能量矩阵）晶圆，确认 Bossung 曲线

Step 4：极差分析确定主因子和交互效应，建立回归模型

Step 5：选定最优组合，在工程片中验证 3-sigma 范围

Step 6：更新 Recipe 并发布，纳入 SPC 监控体系

实验设计必须与随机化、重复与区组化配合：随机化打散时间相关的干扰，重复用于估计实验误差，区组化隔离已知的系统干扰（如不同设备、不同日期）。

3. 关键注意事项：

每次换型（Reticle Swap）后必须重新做 FEM，避免光罩差异引入的系统误差

光刻胶批次更换时需重新确认工艺窗口，推荐留 10% 裕量

梅雨季节需加密 CD 检测频率，湿度变化会影响显影液活性

响应面方法在已筛选出少数关键因子后，用二次模型拟合因子与响应的曲面，并通过最速上升路径逼近最优区域。它给出的是最优区域而非单点，便于评估工艺容差。

七、进阶方向：前沿光刻技术的三大趋势

数字孪生的实际价值通常体现在三个方向：缩短调试与试错周期、在不占用实际产能的前提下做方案比较、以及对异常状态的提前预警。

1. AI驱动的光刻工艺窗口预测

基于深度学习的光刻工艺优化正在成为研究热点。通过构建 CNN/RNN 模型，以历史工艺参数和良率数据为训练集，可以实现对光刻图形 CD 的精准预测。台积电和英特尔已在 3nm 节点引入 AI 辅助的曝光剂量优化，将调试周期从数周缩短至数天。未来，结合强化学习的光刻工艺自主调优（Self-Optimizing Lithography）将是产线智能化升级的核心方向。

机理模型（白箱）基于物理规律，外推能力强但建模成本高；数据模型（黑箱）拟合能力强但外推风险大。工业场景中两者结合的灰箱模型往往是最佳选择，兼具物理约束与数据适应性。

2. EUV光罩补偿技术（OPC）

在 7nm 及以下 EUV（极紫外光刻，Extreme Ultraviolet） 节点，光罩图形补偿（Optical Proximity Correction）的精度要求达到亚纳米级。基于规则的 OPC（Rule-based OPC）已无法满足需求，基于模型的 OPC（Model-based OPC）结合光罩仿真和机器学习逆优化，成为主流技术路线。光罩制造厂商（如 IMS、NuFlare）正在开发多电子束直写（MEB）光罩补偿方案，进一步提升图形保真度。

多重曝光把一次曝光难以完成的图形密度分解到多次曝光完成，代价是套刻误差被多次累加。因此走多重曝光路线时，套刻控制能力往往比分辨率本身更早成为瓶颈。

3. 计算光刻（Computational Lithography）

计算光刻涵盖光源优化（Source Optimization）、抗蚀剂模型仿真和工艺窗口联合优化三大模块。通过 SLM（空间光调制器）实现可编程光源，可灵活适配不同图形的最佳照明方式。以色列 Nova、荷兰 ASML 等厂商提供的计算光刻平台，已能实现从设计到光罩到晶圆的端到端仿真验证，显著降低流片风险。

感谢阅读！如果你觉得这篇文章对你有帮助，欢迎留言交流。你的产线在光刻工艺优化中遇到过哪些具体问题？是曝光能量的稳定性难以控制，还是焦距偏差难以追踪根源？欢迎在评论区分享你的实战经验，我会第一时间回复。如果你有更复杂的 DoE 设计需求（如 D-Optimal 或 Taguchi 方法），也可以告诉我，我们可以一起探讨更适合你产线的优化方案。

你在光刻良率提升过程中，最头疼的问题是套刻误差、CD 漂移还是缺陷率高？有没有尝试过用 AI 或机器学习来预测工艺窗口？欢迎在评论区聊聊你的实践心得，一起交流、共同进步！如果本文帮你解决了一个实际问题，也可以分享给身边的同事和朋友，让更多人受益于科学的工艺优化方法。
