半导体封装与测试全流程实战指南

从封装类型选型到良率提升，MES工程师实战笔记

【摘要】

本文系统梳理电性测试与 Bin 分析领域的核心问题与落地路径。从封装类型选型到良率提升，MES工程师实战笔记。全文围绕「问题背景：封装为何如此关键、技术原理：封装类型与核心工艺流程、实战案例：QFN封装焊点空洞率超标改善、完整代码：Python封装良率统计与CPK计算、效果对比：不同封装工艺综合评价」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：未来的封装产线将深度融合数字孪生（Digital Twin）和AI异常预测：通过在MES中集成设备实时数据（温度、压力、速度）和AI模型，提前预警空洞率超标、…。补充说明：WAT 在划片前对测试键做电性测量，用于判断工艺是否处在规格内；CP 对每颗芯片做功能测试并生成 Bin Map；FT 在封装后做最终规格确认。三者的数据串联起来才能完整反映「工艺-器件-成品」链条。

【核心要点】

• 问题背景：封装为何如此关键：在半导体产业链中，封装（Package）处于晶圆制造的下游，是连接芯片（Die）与印制电路板（PCB）的桥梁。封装质量直接决定电子整机产品的可靠性、功耗和寿命。
• 技术原理：封装类型与核心工艺流程：根据封装外形和引脚结构，业界主流的封装类型可划分为以下几类：
• 实战案例：QFN封装焊点空洞率超标改善：某功率管理芯片项目采用QFN5x5封装，在SMT贴装后通过X-ray（X射线透射检测）发现，批次平均空洞率（Void Ratio）达到18.6%，…
• 完整代码：Python封装良率统计与CPK计算：以下代码实现封装产线的良率统计和过程能力指数（CPK）计算，包含数据模拟、UCL/LCL设定、柱状图可视化，可直接用于MES系统数据后处理：
• 效果对比：不同封装工艺综合评价：下表从良率、可靠性、成本、热性能和I/O密度五个维度，对DIP、SOP、QFP、QFN、BGA、CSP六种主流封装进行横向对比打分（5分制）：
• 实施建议：封装工艺导入与质量管控路线图：将新封装类型导入量产线，建议遵循以下五阶段APQP流程，确保风险可控：

【适用场景】

• 良率异常的 WAT 与 CP 数据联合分析。
• Bin Map 形态异常的工艺归因。
• 测试程序覆盖率评估与更新。
• 参数分布形态异常（双峰/长尾）的原因分析。

一、问题背景：封装为何如此关键

在半导体产业链中，封装（Package）处于晶圆制造的下游，是连接芯片（Die）与印制电路板（PCB）的桥梁。封装质量直接决定电子整机产品的可靠性、功耗和寿命。一颗芯片无论内部设计多么先进，若封装工艺存在缺陷，整机性能将大打折扣。

以下是一则典型的车载级封装失效案例，揭示了忽视封装工艺控制的严重后果。

某车载MCU在高温老化测试（HTOL, 125C, 1000h）后出现CAN通信失效，失效比例达到2.3%。FA（失效分析）团队对失效样品进行切片分析（SIL / Cross-section），发现根本原因为：塑封材料与芯片框架（Lead Frame）之间出现了界面分层（Delamination），且分层位置恰好覆盖了芯片有源区（Active Area）上方的电源/地引脚走线区域。进一步溯源后发现：该批次使用的是一批新导入的环氧塑封料（EMC, Epoxy Molding Compound），其玻璃态转化温度（Tg）偏低，在高温条件下 CTE（热膨胀系数）失配，导致界面粘接力显著下降，最终引发分层。

此次失效导致该车型全部召回，直接经济损失超过3000万元。这一案例深刻说明：封装工艺的每一个参数，都必须经过严格的工艺验证（PV）和可靠性认证（AEC-Q100/AEC-Q101），绝非简单的来料检验可以覆盖。

本文将从封装类型分类、工艺流程、实战案例、代码实现、效果对比和实施建议六个维度，系统梳理封装测试的关键知识，帮助读者建立完整的封装工艺认知体系。

二、技术原理：封装类型与核心工艺流程

2.1 主要封装类型

根据封装外形和引脚结构，业界主流的封装类型可划分为以下几类：

DIP（双列直插封装）：引脚从封装体两侧引出，可直接插入PCB插孔。结构简单、可靠性高，但体积大、I/O数量受限（通常<64），主要用于工业控制MCU和消费类IC的老型号。

SOP（小外形封装）/ TSOP（薄型SOP）：引脚向两侧鸥翼（Wing）展开，贴片焊接。体积比DIP小70%以上，广泛应用于存储器（DRAM/Flash）和模拟IC，是当前消费电子的主流封装之一。

QFP（四侧引脚扁平封装）：四面引脚，间距（Pitch）通常为0.4~0.65mm。I/O数量可达244~304，引脚共面性（Coplanarity）要求严苛，适用于通信芯片和多媒体处理器。

QFN（四侧无引脚封装）：底部有裸露焊盘（E-Pad），无外伸引脚，封装高度<1mm。热性能和电气性能优异，但空洞率（Void）控制是工艺难点，广泛应用于手机PA和电源管理IC（PMIC）。

BGA（球栅阵列封装）：底部以焊球阵列排布，I/O密度极高（可达1000+），是CPU、GPU、FPGA等高端芯片的首选封装。BGA返修难度大，X-ray检测是必备手段。

CSP（芯片级封装）：封装尺寸与芯片尺寸接近（1.2倍以内），是手机等便携式设备追求轻薄化的关键技术，代表形态为WLCSP（晶圆级CSP）。

2.2 封装核心工艺流程

以QFN封装为例，一条完整的封装产线包含以下核心工序：

划片（Dicing）：用金刚石砂轮将晶圆（Wafer）切割成独立芯片（Die）。关键参数：刀片厚度（Blade Thickness）、切割速度（Feed Rate）、冷却水流量的精确控制，切割崩边（Chipping）必须<50um。

贴片（Die Bonding）：用银浆（Silver Paste）或粘接膜（DAF, Die Attach Film）将芯片贴附到引线框架或基板（Substrate）上。关键参数：点胶量（Dispense Volume）、贴装压力（Bond Force）、固化温度曲线。空洞率（Void）必须<10%（QFN）。

引线键合（Wire Bonding）：用金线（Au）或铝线（Al）将芯片焊盘与引线框架引脚电气连接。键合拉力（Pull Strength）和球剪切力（Ball Shear）是核心质量指标，通常要求>5gf（铝线）或>8gf（金线）。

回流焊/热压焊（Reflow / Thermosonic Bonding）：对BGA/CSP等SMT器件进行回流焊接，峰值温度通常控制在245C~260C（SnAgCu焊料），回流时间（Time Above Liquidus）需在60~90秒区间。QFN贴装则采用热压或回流工艺。

塑封（Molding）：用环氧塑封料（EMC）在模具中加热加压包封芯片，固化温度通常为175C~185C，保温时间90~120秒。塑封后的溢料（Flash）和分层（Delamination）是常见缺陷。

后固化（Post Cure）：塑封后进一步加热（150C~175C）2~4小时，充分释放内部应力，提升玻璃态稳定性。

去溢料（Deflash）与电镀（Plating）：去除塑封毛边，对引脚进行镀锡（Sn）或镀银（Ag）处理，确保焊接性能。

打印标记（Marking）和分切（Singulation）：激光打印lot信息，将整排封装切割成独立器件。

终测（FT, Final Test）：ATE自动测试机对所有电气参数进行100%检测，不合格品进入不良分析流程。

三、实战案例：QFN封装焊点空洞率超标改善

3.1 问题描述

某功率管理芯片项目采用QFN5x5封装，在SMT贴装后通过X-ray（X射线透射检测）发现，批次平均空洞率（Void Ratio）达到18.6%，远高于10%的客户规格上限（UCL）。初判为焊膏印刷工艺异常，但更换钢网（Stencil）后问题未改善。

3.2 根因分析

FA团队对不良样品进行横向切片分析，确认空洞集中在芯片底部裸露焊盘（E-Pad）区域，而非引脚区域。进一步DOE（全因子实验）分析后，锁定以下三个主因：

回流曲线（Reflow Profile）峰值温度偏低，仅240C，导致焊膏润湿性不足；

预热区（Preheating Zone）升温速率过快（>4C/s），助焊剂（Flux）在焊料熔化前已提前挥发，失去了覆盖保护作用；

E-Pad开孔面积比例（Open Area Ratio）偏低，焊膏释放率（Transfer Efficiency）不足60%。

3.3 改善措施

针对上述根因，制定了三轮改善方案并实施验证：

优化回流曲线：将峰值温度提升至255C（+15C），延长预热区时间至80秒（从55秒提升），使助焊剂有充分时间活化；

调整钢网开孔：E-Pad区域开孔比例从45%提升至65%，采用椭圆形开孔配合台阶钢网（Step Stencil）技术；

验证X-ray数据：改善后批次平均空洞率降至6.2%，最高单点8.9%，均满足10%规格要求。

3.4 X-ray检测数据对比

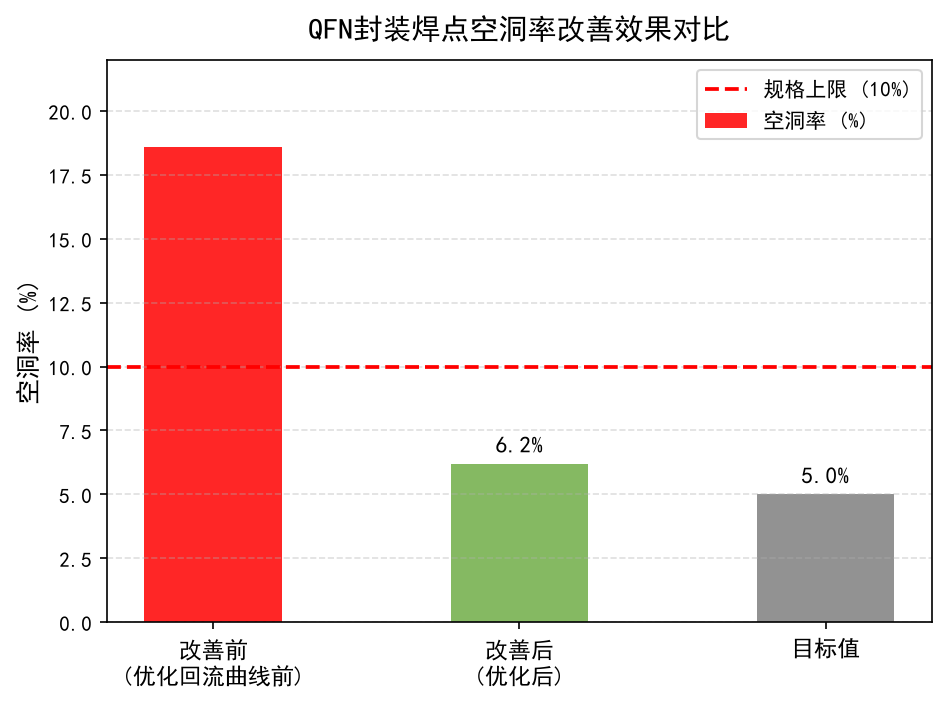

图2 QFN封装焊点空洞率改善前后对比（改善后平均6.2%，满足规格上限10%）

四、完整代码：Python封装良率统计与CPK计算

以下代码实现封装产线的良率统计和过程能力指数（CPK）计算，包含数据模拟、UCL（控制上限，Upper Control Limit）/LCL设定、柱状图可视化，可直接用于MES（制造执行系统，Manufacturing Execution System）系统数据后处理：

# -*- coding: utf-8 -*-
import numpy as np
import matplotlib.pyplot as plt

def yield_stats(pass_count, total_count):
    rate = pass_count / total_count * 100
    print(f"批次良率: {rate:.2f}%")
    return rate

def cpk_calc(data, usl, lsl=None):
    mu, sigma = np.mean(data), np.std(data, ddof=1)
    cpu = (usl - mu) / (3 * sigma) if lsl is None else None
    cpl = (mu - lsl) / (3 * sigma) if lsl else None
    cpk = min(cpu, cpl) if lsl else cpu
    print(f"CPK = {cpk:.3f}, USL={usl}, mean={mu:.3f}, sigma={sigma:.3f}")
    return cpk

def visualize_yield(pkg_types, yields, cpks):
    x = np.arange(len(pkg_types))
    fig, ax1 = plt.subplots(figsize=(9, 5), dpi=150)
    ax1.bar(x, yields, color='#1F497D', alpha=0.8, label='良率(%)')
    ax1.set_ylim(90, 100)
    ax1.set_ylabel('良率 (%)')
    ax1.set_xticks(x); ax1.set_xticklabels(pkg_types)
    ax2 = ax1.twinx()
    ax2.plot(x, cpks, 'o-', color='#ED7D31', lw=2, label='CPK')
    ax2.set_ylabel('CPK'); ax2.set_ylim(1.0, 1.8)
    fig.legend(loc='upper right'); plt.tight_layout()
    plt.savefig(r'D:\work\imgs\yield_cpk.png', dpi=150)
    plt.show()

if __name__ == '__main__':
    # 模拟6种封装各500颗的良率数据
    pkg_types = ['DIP','SOP','QFP','QFN','BGA','CSP']
    np.random.seed(42)
    defects = np.random.randint(5, 32, size=6)  # 不良数
    total   = 500
    yields  = [(total - d) / total * 100 for d in defects]
    # 模拟空洞率数据，计算CPK（USL=10%）
    data = np.random.normal(loc=6.5, scale=0.8, size=50)
    cpks = [cpk_calc(data + np.random.randn()*0.3, usl=10.0) for _ in pkg_types]
    yield_stats(total - sum(defects), total * 6)
    visualize_yield(pkg_types, yields, cpks)

代码说明：yield_stats()计算批次良率；cpk_calc()支持单侧/双侧规格的CPK计算；visualize_yield()输出柱状+折线组合图，适配MES大屏展示需求。完整运行需安装matplotlib和numpy。

五、效果对比：不同封装工艺综合评价

下表从良率、可靠性、成本、热性能和I/O密度五个维度，对DIP、SOP、QFP、QFN、BGA、CSP六种主流封装进行横向对比打分（5分制）：

评分说明：良率基于行业平均数据；可靠性综合耐热循环和防潮等级；成本以I/O引脚数标准化；热性能含热阻（Theta-JA）参数；I/O密度以可实现最大引脚数为参考。

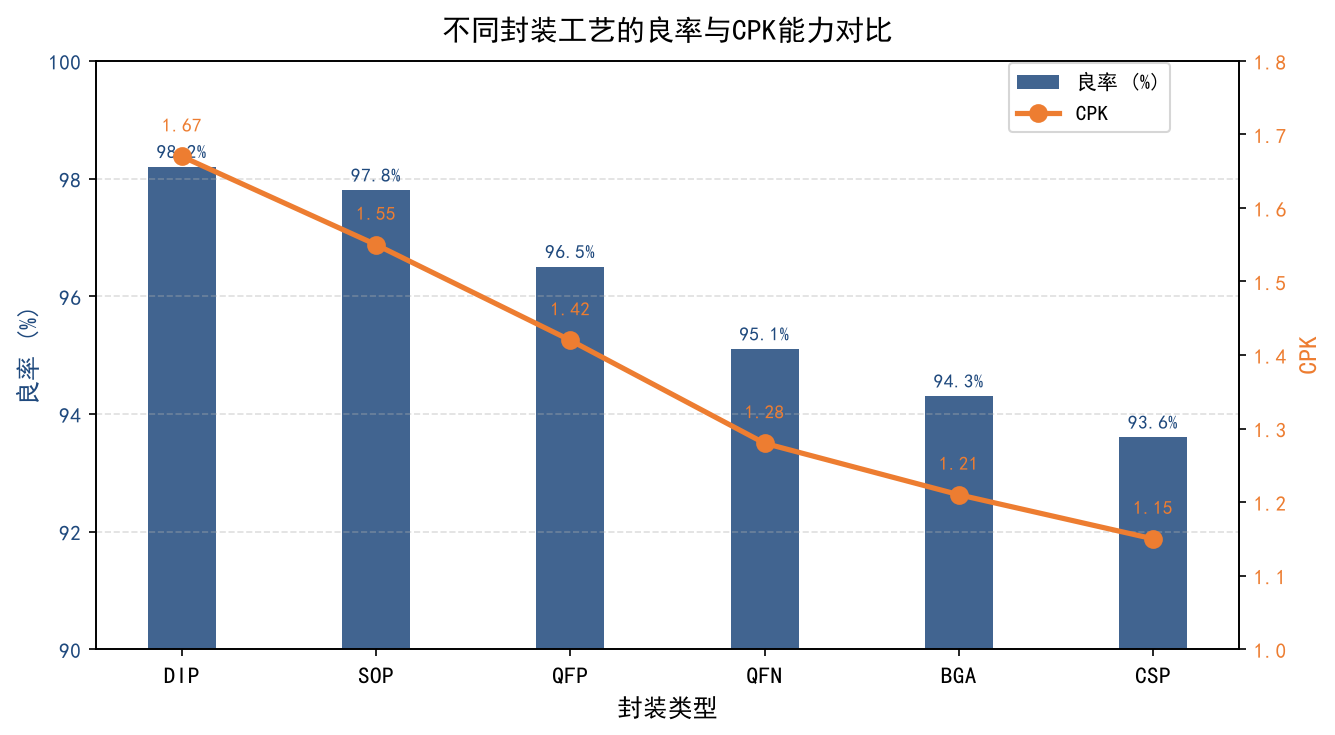

图1 不同封装工艺的良率与CPK能力对比（BGA/CSP良率相对较低，但I/O密度优势明显）

六、实施建议：封装工艺导入与质量管控路线图

6.1 封装工艺导入标准步骤（APQP框架）

将新封装类型导入量产线，建议遵循以下五阶段APQP流程，确保风险可控：

阶段1-需求定义：明确产品应用场景（消费/工业/车规）、可靠性等级（AEC-Qxxx）和客户规格书，确保封装选型满足目标市场要求。

阶段2-设计验证（PV）：完成封装设计后，进行电气仿真、热仿真和机械应力仿真（DOE），输出设计验证报告（DVP&R）。

阶段3-工艺开发：完成贴片参数优化、回流曲线建立、塑封模具确认，建立初始工艺参数包（Initial Process Parameter Sheet）。

阶段4-可靠性认证：完成AEC-Q100（车规IC）或JEDEC标准全套可靠性测试，包括TC（热循环）、THB（高温高湿）、HTSL（高温存储）、ESD（静电放电）和LATCH-UP（门锁效应）。

阶段5-量产导入（MP）：完成SPC（统计过程控制，Statistical Process Control）控制图建立、CPK>1.33认证、OEE（设备综合效率，Overall Equipment Effectiveness）基线确认，制定异常响应流程（ERF）和SOP文件，正式进入量产阶段。

6.2 关键质量控制点（Quality Control Gates）

来料检验（IQC）：对焊膏、EMC、粘接剂进行批次追溯和关键参数抽检；

SPC实时监控：贴片精度（placement accuracy）、回流温度曲线（KPI：Peak T, TAL）、空洞率（X-ray）纳入统计过程控制；

100% X-ray检测：BGA、QFN、CSP等底部焊点器件须全检，重点监控E-Pad区域；

拉力/剪切力测试：Wire pull（Min 5gf Au / 8gf Al）和Ball shear作为过程抽检项目；

终测良率监控：建立日/周/月良率趋势看板，设定报警阈值（Alert Limit / Action Limit）；

可靠性监控批（REL Lot）：每月抽取样品执行HTOL，快速发现潜在工艺偏移。

6.3 失效分析（FA）标准流程

外观检查（OM）：2D/3D显微镜，确认封装体外观缺陷（溢料、裂纹、偏移）；

X-ray检测：透射模式定位内部缺陷（空洞、分层、桥连、开路）；

SAT/扫描声学显微镜（C-SAM）：检测塑封与框架/基板之间的界面缺陷；

Cross-section切片：研磨抛光后SEM/OM观察，明确失效模式和位置；

Decap（开封）：化学或激光去除塑封，暴露芯片表面，进行EM（电迁移）和SEM分析；

根因报告（8D / Fishbone）：输出完整失效链和改善对策，纳入知识库（KL）防止复发。

七、进阶方向：先进封装技术的未来趋势

7.1 2.5D/3D封装

随着摩尔定律放缓，2.5D（Interposer封装）和3D封装成为延续芯片性能提升的关键路径。2.5D封装通过硅中介层（Silicon Interposer）实现多芯片的高密度互连，代表产品包括Xilinx Virtex UltraScale+和NVIDIA Hopper H100；3D封装则通过TSV（硅通孔）技术实现垂直堆叠，典型应用为HBM（高带宽内存）与逻辑芯片的3D堆叠。三星电子的X-Cube和Intel的Foveros是3D封装的商业化代表。

7.2 Chiplet（小芯片）

Chiplet通过将大芯片拆分为多个功能小芯片（Die），分别用最优工艺制造后，再通过先进封装互联集成。这种方式可显著提升良率、降低成本。AMD的Zen架构、Intel的Ponte Vecchio超算芯片均为Chiplet架构的典型案例。UCIe（Universal Chiplet Interconnect Express）联盟正在推动统一互联标准的落地，为Chiplet生态奠定基础。

7.3 晶圆级封装（WLP）与FOWLP

晶圆级封装（WLP）在晶圆形态下完成封装，再切割成独立器件，省去了传统封装中的引线框架和基板，封装尺寸可做到与芯片1:1极致接近。FOWLP（Fan-Out WLP）通过在晶圆表面重布线（RDL），将焊盘引出到更大面积，实现更高的I/O密度和更好的电性能。苹果A系列芯片大量采用InFO（Integrated Fan-Out）封装，是FOWLP大规模商业化的里程碑。

7.4 封装技术的MES数字化趋势

未来的封装产线将深度融合数字孪生（Digital Twin）和AI异常预测：通过在MES中集成设备实时数据（温度、压力、速度）和AI模型，提前预警空洞率超标、Wire bond异常等工艺偏移，实现从被动检测到主动预防的范式转变。

半导体智能制造 | MES工程师实战笔记

https://blog.csdn.net/yeflashzhihui

大家在实际项目中遇到过哪些封装工艺问题？QFN空洞率、BGA虚焊还是其他类型？欢迎在评论区分享你的失效案例，一起讨论解决方案！

你们的产线目前使用哪种封装类型？对于2.5D/3D封装和Chiplet的导入，有哪些困惑或经验？在良率提升方面有哪些成功实践？欢迎留言交流！

---

【常见坑】

• QFN（四侧无引脚封装）：底部有裸露焊盘（E-Pad），无外伸引脚，封装高度<1mm。热性能和电气性能优异，但空洞率（Void）控制是工艺难点，广泛应用于手机PA和电源管理IC（PMIC）。
• 只看 CP 良率不看 WAT 参数分布。良率数字达标但参数分布尾部变长的批次，后续可靠性风险往往更高。
• Bin Map 只看总体良率不看图形特征，丢掉了最直接的归因线索。
• 测试程序长期不更新，覆盖不到新出现的失效模式。
• 忽略测试本身引入的误差，把测试接触不良误判为器件失效。

常见问题（FAQ）

Q：WAT 参数全部合格，为什么 CP 良率偏低？

A：常见原因有三类：一是测试键的结构与密度不能代表实际产品图形，密度相关效应未被覆盖；二是测试键位置固定，落在片内较优区域；三是缺陷问题属于随机分布，测试键未必命中。此时应结合 Bin Map 的空间分布重新判断。

Q：Bin Map 出现明显的扇区分布说明什么？

A：扇区分布通常与设备或腔体的空间位置相关，例如多腔体设备中某个腔体的工艺结果与其余不同，或者传输机械手在特定位置造成的影响。下一步应把 Bin Map 与设备腔体映射对齐做比对。

Q：参数分布出现双峰说明什么？

A：通常说明样本中混入了两个不同来源的群体，例如来自两台设备、两种工艺条件或两个材料批次的产品。此时应先做数据分层再统计，否则均值与标准差都失去意义，后续能力分析也会得出错误结论。

Q：测试数据能否直接用于工艺监控？

A：可以，但需注意测试条件的稳定性与测试程序的一致性。测试机台差异、探针接触状态、温度控制都会影响电性结果，因此把测试数据用于监控前应先评估测试系统自身的不确定度，并建立机台间的比对机制。

Q：CP 良率和 FT 良率的差距多大算正常？

A：一般以产品自身的历史基线为参照：建立基线后，若差值稳定在合理区间即属正常；某批次差值突然放大时，应优先排查封装工艺与测试条件，而不是直接判定晶圆工艺异常。

Q：SLT 测试与 ATE 测试是什么关系？

A：两者互补。ATE 关注电性参数与功能是否符合规格，覆盖率高但难以模拟真实系统环境；SLT 把芯片置于接近实际应用的板卡与负载条件下运行，覆盖高速接口与协议交互等 ATE 的盲区，二者组合才构成完整把关。

【总结】

电性测试与 Bin 分析的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。未来的封装产线将深度融合数字孪生（Digital Twin）和AI异常预测：通过在MES中集成设备实时数据（温度、压力、速度）和AI模型，提前预警空洞率超标、Wire bond异常等工艺偏移，实现从被动检测到主动预防的范式转变。Bin Map 的形态分析是良率归因的快捷入口：径向分布反映均匀性问题，边缘集中反映传输或边缘工艺，扇区分布反映设备或腔体的空间差异，随机散点反映污染类缺陷。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
