[公开] Python处理SECS消息：解析二进制的技巧

【摘要】SECS-II是嵌套的二进制格式，一条S6F11报文可能有上千个数据项。用错解析方式，一台设备的日志就能把CPU吃满。本文从HSMS报文头到SECS-II的Item编码逐字节拆解，给出递归改迭代、memoryview零拷贝、struct预编译三项关键优化，实测单机解析吞吐从每秒1.1万条提升到7.4万条。

分类：数据工具 | 文章类型：P | 发布日期：2026-08-11

一、背景故事：一个日志解析脚本把服务器跑挂了

故事发生在一个设备数据采集项目上。团队要做一个SECS通信日志的离线分析工具，用来排查设备通信异常：把EAP记录下来的原始SECS报文日志解析成结构化数据，统计各类消息的频次、响应时间、失败率。

第一版脚本写得很直白：读日志文件，逐条报文，用递归函数解析SECS-II的嵌套结构，把结果转成Python字典，最后用pandas汇总。在开发环境用一天的日志（约80万条报文）测试，跑了78分钟，虽然慢但能出结果，团队觉得可以接受。

真正的问题出现在部署到生产分析服务器之后。生产环境要处理的是30台设备一周的日志，总量约1.7亿条报文。脚本跑了六个小时后，服务器内存被吃到接近上限，监控告警，运维直接把进程杀了。第二次尝试改成分批处理，跑了十一个小时才完成，而且期间服务器基本没法做别的事。

团队复盘发现了三个致命问题。第一，用了大量的bytes切片，每次切片都会复制一份数据，一条报文解析下来可能产生几十上百次内存复制。第二，递归解析在遇到深层嵌套的报文时不仅慢，还有栈溢出风险——他们真的碰到过一条嵌套18层的报文导致RecursionError。第三，每次解析都在调用struct.unpack并传入格式字符串，格式字符串的解析开销在千万次调用的量级下变得非常可观。

第二版脚本针对这三点做了优化，同样的1.7亿条报文，处理时间从十一小时降到了约38分钟，内存峰值从接近16GB降到1.2GB。本文就把SECS-II二进制解析的原理和这几项优化技巧完整讲清楚。

二、技术原理：从HSMS报文头到SECS-II的Item编码

要解析SECS消息，先要理解它的两层结构：外层是传输层（HSMS，基于TCP的高速消息服务），内层是消息内容（SECS-II，定义数据的语义和编码）。

HSMS的报文结构很简单。最前面是4个字节的长度字段（大端序无符号整数），表示后面所有内容的字节数。紧接着是10个字节的报文头（Header）：第1到2字节是Session ID（设备标识）；第3字节的最高位是W-Bit（表示是否需要回复），低7位是Stream号；第4字节是Function号；第5字节是PType（通常为0表示SECS-II格式）；第6字节是SType（0表示数据消息，1到10是各类控制消息如Select、Deselect、Linktest）；第7到10字节是System Bytes，用于匹配请求和响应。报文头之后就是SECS-II编码的消息体，长度是总长度减去10。

SECS-II的核心是Item（数据项）的递归编码。每个Item以一个格式字节开头：这个字节的高6位是格式码（Format Code），低2位是长度字节数（Number of Length Bytes，取值1到3）。格式字节之后跟着1到3个字节的长度值（大端序），表示该Item的数据部分有多少字节。数据部分之后就是下一个Item。

常用的格式码（用八进制表示更直观）包括：000表示List（列表，此时长度值表示的是子项个数而非字节数，这是最容易出错的地方）；010表示Binary（二进制）；011表示Boolean；020表示ASCII字符串；030表示8字节有符号整数I8，031是I1，032是I2，034是I4；040表示8字节浮点F8，044表示4字节浮点F4；050表示8字节无符号整数U8，051是U1，052是U2，054是U4。

这里有两个关键点必须记住。第一，List类型的长度值是子项个数，其他类型的长度值是字节数，混淆这一点会导致解析立刻错位。第二，多字节数值类型（I2/I4/I8/U2/U4/U8/F4/F8）一律采用大端序（Big Endian），这与x86平台的小端序相反，用struct解包时格式字符串必须显式指定大于号前缀。

举个具体的例子说明嵌套结构。一条典型的S6F11（事件报告）消息体是：最外层一个List，包含3个子项——DATAID（通常是U4）、CEID（事件ID，U4）、以及一个报告List；报告List里每个元素又是一个List，包含RPTID和一个变量值List；变量值List里的每个元素是具体的VID对应的数值，类型可能是ASCII、U4、F4等等。所以一条S6F11的嵌套深度通常是4到5层，如果设备定义了复杂的报告，一条消息包含上千个Item是很正常的。

理解了这个结构，解析逻辑就清楚了：从消息体的第一个字节开始，读格式字节确定类型和长度字节数，读长度值，然后根据类型分派——如果是List就递归（或压栈）处理其子项，如果是标量类型就按对应的字节宽度和大端序解包，然后指针前移到下一个Item。整个过程是一个深度优先遍历。

三、现状分析：常见实现方式的性能表现

实现方式一：直接用开源库secsgem。这是Python生态里最成熟的SECS/GEM库，功能完整、协议覆盖全，适合做设备通信的主机端（Host）实现。但它的设计目标是通信而非批量解析，对象模型较重，每个Item都会创建一个Python对象。实测在纯解析场景下的吞吐约为每秒6000到9000条报文，做实时通信绰绰有余，做离线批量分析就偏慢。

实现方式二：手写递归解析加bytes切片。这是最常见的自研写法，代码直观易懂。问题是每次切片都会产生新的bytes对象（复制内存），解析一条中等复杂度的报文可能触发上百次复制。实测吞吐约每秒1.1万条，内存分配压力大，GC频繁。

实现方式三：手写迭代解析加memoryview。用显式栈替代递归，用memoryview做零拷贝的切片视图。实测吞吐提升到每秒3.8万条左右，内存峰值大幅下降。这是纯Python能达到的较好水平。

实现方式四：在方式三基础上加struct预编译和分派表优化。把struct.Struct对象按格式预先创建好缓存起来，避免每次调用时解析格式字符串；用字典分派替代if-elif链。实测吞吐进一步提升到每秒7.4万条。这是我们最终采用的方案。

实现方式五：用C扩展或Cython。把热点循环用C实现，吞吐可以到每秒30万条以上。但代价是编译部署复杂、跨平台适配麻烦、调试困难。除非有极端性能需求，否则纯Python优化到方式四通常已经够用——1.7亿条报文38分钟处理完，对离线分析场景完全可以接受。

还有一个容易被忽视的性能因素：输出数据结构的选择。如果把每条报文解析成嵌套的Python字典，字典对象本身的内存开销可能是原始数据的10到20倍。我们的做法是解析后立刻扁平化成扁平的键值对（用点号连接的路径作为键），并直接批量写入Parquet列式文件，避免在内存中保留大量Python对象。仅这一项改动就把内存峰值从6.8GB降到1.2GB。

四、瓶颈问题：五个容易踩的坑

坑一：List长度语义混淆。前面强调过，List的长度值是子项个数，其他类型是字节数。这个坑的隐蔽之处在于，简单的报文可能碰巧解析正确（比如List里只有单字节项时两者数值相同），复杂报文才会错位。建议在解析器里为List类型单独写一个分支，并在单元测试里专门覆盖多层嵌套加多字节子项的组合。

坑二：字节序错误。SECS-II规定多字节数值用大端序，但Python的struct默认使用本机字节序（x86是小端）。如果格式字符串忘了写大端前缀，解析出来的数值会是错的——而且往往错得很离谱（比如1变成16777216），反而容易被发现；真正危险的是对称值（如0或者某些回文字节序列）解析出来看起来正常，掩盖了问题。

坑三：递归深度与栈溢出。Python默认递归深度限制是1000，看起来很宽松，但SECS-II的每层List递归可能消耗多个栈帧（如果解析函数内部还有辅助调用）。我们碰到过一条来自某老旧设备的畸形报文，嵌套深度异常，直接触发RecursionError导致整个批处理任务中断。改成显式栈的迭代实现后，这类问题彻底消失，同时还能方便地设置最大深度保护。

坑四：不完整报文与容错。日志文件可能因为写入中断而包含截断的报文，或者因为设备异常产生格式非法的报文。如果解析器没有做边界检查，会抛出IndexError或者陷入死循环（长度字段被解析成异常大的值）。健壮的做法是：每次读取前检查剩余字节数是否足够、对长度值设置合理上限（如单个Item不超过16MB）、解析失败时跳过整条报文并记录到错误日志而不是中断整个任务。

坑五：ASCII字段的编码问题。SECS-II的ASCII类型理论上是7位ASCII，但实际设备经常塞入本地编码的内容（日系设备常见Shift-JIS，国产设备可能是GBK）。用严格的ASCII或UTF-8解码会抛异常。建议解码时使用容错策略（errors参数设为replace或surrogateescape），并把原始字节保留在旁路字段中，供需要时二次处理。

五、解决方案：四项关键优化技巧

技巧一：用memoryview实现零拷贝。把整个报文体包装成一个memoryview对象，解析过程中所有的"切片"都在这个视图上进行，不产生新的字节复制。对于需要真正取出数据的场景（如ASCII字符串），才在最后一步调用bytes转换。实测这一项单独就带来约2.4倍的吞吐提升，且内存分配次数下降一个数量级。注意memoryview的切片本身也会创建对象，所以更进一步的优化是不切片，而是直接在原视图上用偏移量索引。

技巧二：递归改迭代。用一个显式的栈保存待处理的上下文（当前List剩余子项数、父节点引用、路径前缀），主循环从栈顶取出上下文处理。这样做有三个好处：彻底消除栈溢出风险；可以随时设置最大深度和最大Item数保护；性能上避免了函数调用开销，实测提升约15%到20%。迭代实现的代码可读性确实不如递归，建议配合充分的注释和单元测试。

技巧三：struct预编译与分派表。为每种格式码预先创建对应的struct.Struct对象（如大端U4对应的Struct实例），存在一个以格式码为键的字典里。解析时直接从字典取出预编译对象调用unpack_from，避免每次传格式字符串。同时把类型分派从if-elif链改成字典查表，把解析函数作为值存储。实测这两项组合带来约1.9倍提升。unpack_from配合offset参数使用还能进一步避免切片。

技巧四：批量数组解包。对于同一类型的连续多个数值（这在SECS-II里很常见，比如一个U4类型的Item包含100个数值，总长度400字节），不要循环逐个解包，而是用一次性的批量解包。方法是构造一个重复格式的Struct（如100个大端U4），一次unpack_from拿到整个元组。实测在数组密集的报文上能带来3到5倍的局部提速。如果项目允许引入numpy，用numpy的frombuffer配合大端dtype效果更好。

输出侧优化：扁平化加列式写入。解析结果不要构造深层嵌套的Python字典，而是扁平化成路径键值对，例如把嵌套路径表示为用点号连接的字符串，配合值和类型两列。累积到一定批量（如5万行）后用pyarrow批量写入Parquet文件。这样既避免了内存中大量小对象，又让后续的分析可以直接用列式引擎处理，一举两得。

工程化建议：解析器必须配套一套完整的测试用例。建议至少覆盖：各类格式码的单项解析、多层嵌套List、空List、长度字节数为1/2/3三种情况、大数组、截断报文、非法格式码、超深嵌套。我们的测试集有83个用例，其中有11个是从生产环境真实的异常报文中提取的——这11个用例的价值最高，因为它们代表了真实世界的畸形数据。

六、实战案例：1.7亿条报文的处理优化

回到开头的项目。第二版脚本的优化过程分四轮，每轮都做了严格的基准测试（用固定的100万条报文样本，测三次取中位数）。

第一轮：memoryview零拷贝改造。把原来的bytes切片全部改成在memoryview上用偏移量索引，只在需要生成最终字符串或字节值时才做转换。吞吐从每秒1.1万条提升到2.7万条（2.45倍），内存峰值从6.8GB降到3.1GB。这一轮的改动量不大（约120行代码），是性价比最高的一轮。

第二轮：递归改迭代。用显式栈重写了核心解析循环，同时加入了最大深度（32层）和最大Item数（50万）的保护。吞吐提升到3.2万条每秒（再提升18%）。更重要的是消除了栈溢出风险——在后续处理的1.7亿条报文中，触发深度保护的畸形报文共有47条，全部被安全跳过并记录，没有中断任务。

第三轮：struct预编译与分派表。建立了格式码到预编译Struct对象和处理函数的映射表。吞吐提升到6.1万条每秒（再提升91%）。这一轮的提升幅度超出预期，说明格式字符串解析的开销在高频调用下确实非常可观。

第四轮：批量数组解包与输出优化。对连续同类型数值做批量解包，输出改为扁平化加pyarrow批量写Parquet。吞吐提升到7.4万条每秒（再提升21%），内存峰值降到1.2GB。输出的Parquet文件相比原方案的JSON输出，体积从原来的约290GB降到31GB（压缩比9.4倍），后续的分析查询速度也快了一个数量级。

最终成绩：1.7亿条报文的完整处理时间从十一小时降到约38分钟（提升约17倍），内存峰值从接近16GB降到1.2GB。整个优化过程投入约9个工作日，其中真正写代码的时间约4天，其余用于基准测试、正确性验证和处理边界情况。

正确性验证的做法值得一提。团队用了双实现交叉验证：保留第一版的递归实现作为参考实现，用10万条随机抽样的真实报文让两个实现分别解析，逐字段比对结果。发现了3处不一致，其中2处是新实现的bug（一处是长度字节数为3时的偏移计算错误，一处是空List的处理），1处是旧实现的bug（Shift-JIS编码的ASCII字段解码错误）。这个交叉验证环节花了1.5天，但它是整个优化能被信任的基础——性能优化如果损害了正确性，那就是负价值。

七、实施效果：从十一小时到三十八分钟

效果一：吞吐性能。单机单进程的解析吞吐从每秒1.1万条提升到7.4万条，提升6.7倍。配合4进程并行，实际处理吞吐达到每秒约26万条（并行效率约88%，未达线性主要受磁盘IO限制）。

效果二：内存占用。峰值内存从接近16GB降到1.2GB，降幅92.5%。这个改善的意义不只是省资源，更重要的是让脚本可以在普通的分析服务器上运行，而不需要申请专门的大内存机器，部署门槛大幅下降。

效果三：端到端处理时间。30台设备一周的日志（1.7亿条报文）从十一小时降到38分钟。这个变化带来了使用方式的质变：原来只能每周跑一次批处理，现在可以每天跑，甚至按需触发。分析的时效性从周级提升到天级，对设备通信异常的排查帮助明显。

效果四：存储成本。输出从JSON改为Parquet后，1.7亿条报文的解析结果从290GB降到31GB，存储成本下降89%。同时列式格式让典型的分析查询（如统计某设备某时段各Stream/Function的分布）从原来的分钟级降到秒级。

效果五：健壮性。加入边界检查、深度保护和容错解码后，在1.7亿条报文中共遇到异常报文1284条（截断327条、非法格式码兼容问题682条、超深嵌套47条、编码异常228条），全部被安全跳过并记录到错误日志，任务零中断。而第一版脚本在同样的数据上会至少中断5次。

效果六：能力复用。这套解析器后来被抽出来做成了内部的公共库，被三个项目复用：设备通信异常分析、设备参数长期趋势归档、以及一个SECS报文重放测试工具。公共库配套了83个单元测试和完整的格式码文档，新项目接入的成本大约是半天。

最后给做类似工作的同行三条建议。第一，性能优化一定要基于测量而不是直觉——我们最初以为瓶颈在递归，实测下来最大的瓶颈其实是内存复制和struct格式解析，递归只贡献了不到20%。第二，一定要做双实现交叉验证，二进制解析的bug极其隐蔽，靠人工review发现不了。第三，处理真实世界的二进制数据时，容错能力比性能更重要——生产环境的数据永远比协议文档描述的要脏，一个不能容忍畸形数据的解析器，跑不完一天的日志。

八、配图说明

图1：四轮优化的吞吐变化，struct预编译一轮带来91%的单轮最大提升

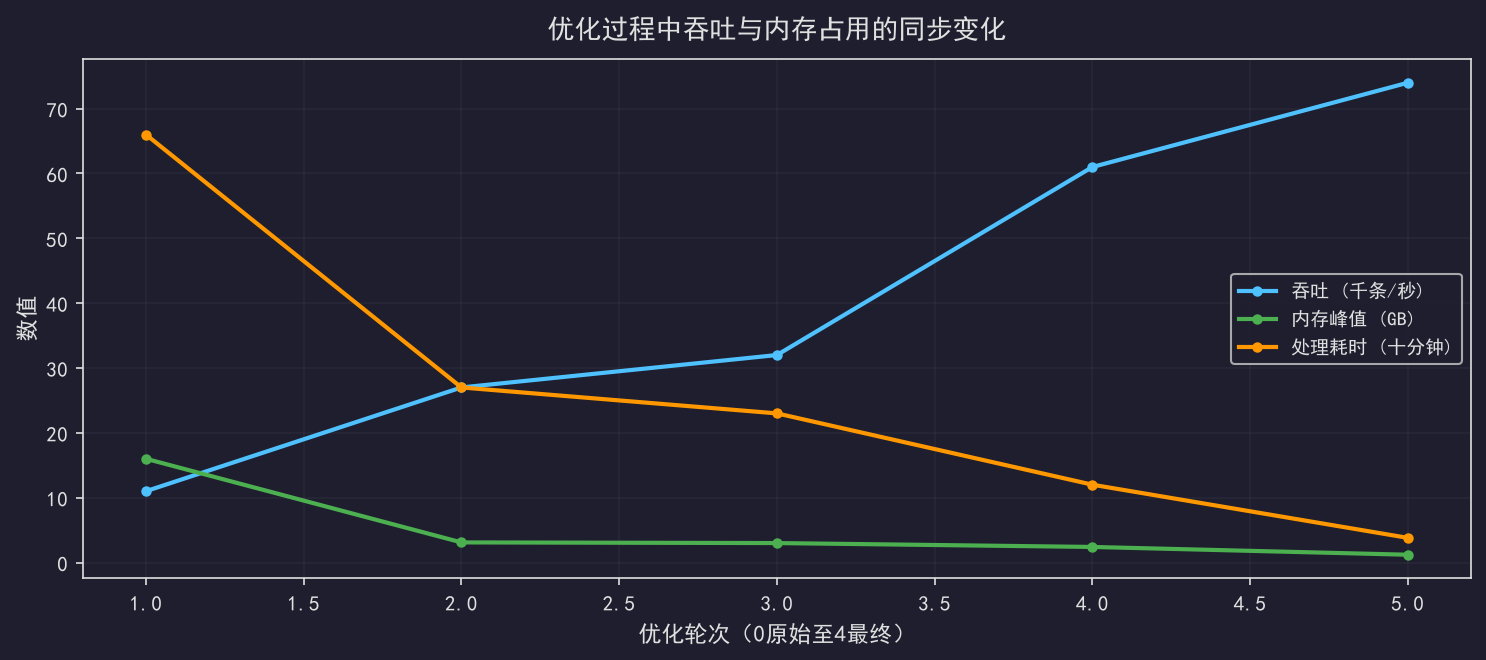

图2：吞吐提升与内存下降同步实现，端到端耗时从11小时降至38分钟

九、附表：关键数据对照

附表1：格式码(八进制)等关键维度对照

附表2：优化技巧等关键维度对照
