FAB洁净室等级体系：微粒控制与分级管理实战

2026-07-30 发布 | 洁净室

洁净室是fab的第一生产力。一颗0.1微米的灰尘落在晶圆上就可能报废一颗价值几百美元的芯片。这篇把洁净室的等级体系、颗粒控制技术、监控验证方法和对良率的影响全部讲清楚。ISO 3级比ISO 5级要求高多少？颗粒和良率的关系到底是多少？这篇文章给你硬核答案。

一、洁净室为什么是fab的命根子

半导体制造对洁净环境的要求是所有制造行业中最高的。一个典型的1000级洁净室每立方英尺空气中允许的0.5微米以上颗粒不超过1000个，而普通办公室同一体积空气中这样的颗粒有几百万个。为什么要求这么高？因为芯片上的电路特征尺寸已经小到几纳米，一颗0.1微米的灰尘落在晶圆上就能导致整颗芯片报废。在先进制程的fab里，一颗微小颗粒就能毁掉一整片价值几千美元的晶圆。

洁净室的核心任务是控制颗粒污染。颗粒污染的来源非常多样，主要来自人员活动、设备运转、材料输入和空气流动。人是最主要的污染源，人在洁净室中每分钟会脱落数万个皮屑和纤维。所以进入洁净室前必须穿全套洁净服，只露两只眼睛在外面，而且进出要通过风淋室把表面颗粒吹掉。严格的着装规范是洁净室管理的第一道防线。

颗粒污染对芯片良率的影响是全方位的。颗粒掉在光刻胶表面会造成光刻缺陷，掉在刻蚀区域会导致刻蚀不均匀，掉在薄膜表面会形成pinhole导致漏电。一个在晶圆表面0.2微米的颗粒就可以导致逻辑芯片短路或断路。随着制程节点的推进，对颗粒控制的粒度要求越来越高，7纳米制程下0.05微米以上的颗粒就需要重点关注。

洁净室的另一个重要作用是控制温湿度和静电。fab对环境温湿度有严格要求，温度一般控制在23加减1摄氏度，湿度控制在45加减5百分比，因为温湿度变化会影响光刻机的套准精度和薄膜沉积的均匀性。静电控制同样关键，静电放电ESD可以在几微秒内烧穿芯片的栅氧化层，造成不可逆的损伤。所以fab里大量使用防静电材料和离子风机中和静电。

二、洁净室等级体系详解

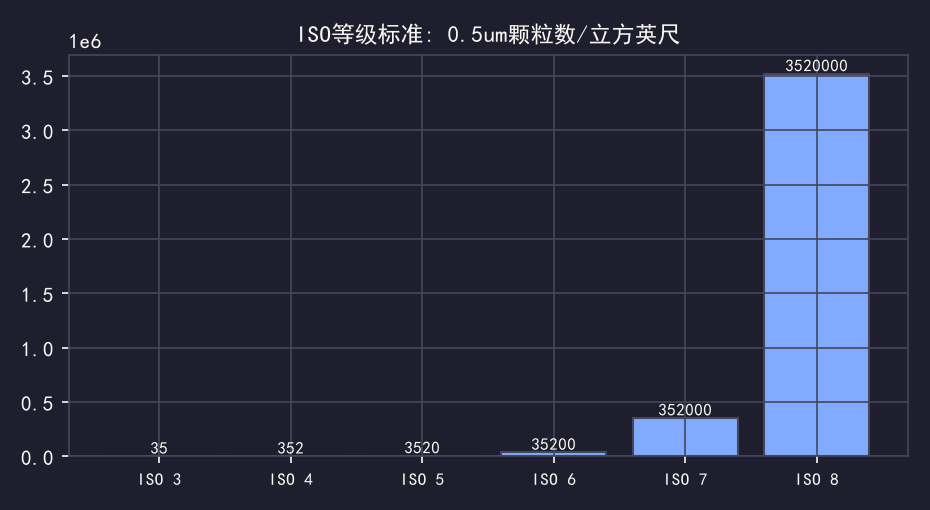

洁净室等级按照ISO 14644国际标准和美国联邦标准FS209E来划分。ISO标准是目前最通用的标准，ISO 1级是最高等级，ISO 9级是最低等级。每立方英尺空气中0.5微米以上颗粒数量决定了等级：ISO 3级约35个，ISO 4级约352个，ISO 5级约3520个，ISO 6级约35200个。先进制程fab的微影区域要求ISO 3到ISO 4级，普通工艺区域ISO 5到ISO 6级。等级每升高一级，颗粒物控制的要求严十倍。

不同等级洁净室对应不同制造环节。晶圆制造的光刻、刻蚀等核心工序要求最高，一般在ISO 3到ISO 5级。薄膜沉积和离子注入等工序可以在ISO 5到ISO 6级。封装测试的前端在ISO 6到ISO 7级，后端在ISO 8级。晶圆切割等工序对洁净度要求相对低一些。洁净室等级越低等级数字越大，要求越高是指数字越小。ISO 3级比ISO 6级要求严格得多。

洁净室等级不仅看颗粒数量，还看颗粒的尺寸分布。标准中规定了不同尺寸颗粒的允许浓度。比如ISO 5级要求0.1微米颗粒不超过100000个每立方米，0.2微米不超过23700个每立方米，0.3微米不超过10200个每立方米，0.5微米不超过3520个每立方米，1微米不超过832个每立方米。不同尺寸颗粒的范围覆盖了从工艺环境到超净环境的各个粒度等级。

洁净室的等级决定了建造成本的巨大差距。ISO 3级的洁净室建设成本是ISO 5级的三到四倍，因为需要更密集的HEPA/ULPA过滤器、更高的换气次数、更严格的温湿度控制。一座先进fab的洁净室建设费用占总投资的百分之三十到四十，几十亿人民币的洁净室投资是很常见的。所以fab在规划时会根据实际工艺需求给不同区域分配不同的洁净等级，在保证质量的前提下控制建造成本。

三、洁净室颗粒控制技术

洁净室颗粒控制靠三级过滤系统。第一级是新风预处理，在室外空气进入fab之前就进行初步过滤，去除大颗粒和粉尘。第二级是回风过滤，fab内部的循环空气通过HEPA或ULPA过滤器，去除0.3微米或0.12微米以上的颗粒。第三级是局部净化，在工艺设备周围再加一层高效过滤器，确保最关键区域的洁净度。三级过滤的过滤效率都要求在99.97百分比以上，三级加起来基本能保证洁净室空气的纯净度。

气流组织是洁净室设计的核心技术。fab普遍采用层流方式，也就是气流从上往下垂直流动，把颗粒从高处带到低处然后排出。这种方式能让颗粒物快速离开工艺区域，不会在空气中长时间悬浮。洁净室的换气次数设计要求非常高，ISO 5级区域每小时换气次数在300到600次，也就是每六到十二秒就把整个房间的空气换一遍。这种高频率换气确保了空气中颗粒浓度始终维持在极低水平。

人员管理是颗粒控制的软技术。fab对人员进出洁净室有严格流程，从更衣到风淋全程标准化。人员数量也受到严格控制，每个洁净室的额定人数会提前计算好，超过额定人数会触发警告。人员每进入一次洁净室就会带入和产生大量颗粒，所以fab会尽量减少不必要的进出，优化工作流程让工人在洁净室内停留更高效而不是反复进出。人始终是最难控制的污染源。

材料管理也是颗粒控制的重要环节。所有进入洁净室的材料、工装、备件都需要经过清洁处理。晶圆载具FOUP在进入洁净室前要进行外部清洁，内部用干燥气体吹扫。原材料和外购零件的包装要在洁净室外拆除，只保留内包装进入洁净室。化学品的容器表面也要清洁后才能送入洁净室。Fab建立了一整套材料准入流程，每种材料的洁净度标准都明确定义。

四、洁净室监控与验证

洁净室的颗粒状态需要持续监控。fab在洁净室内部署了密集的颗粒计数器网络，实时监控不同区域的颗粒浓度。监控数据会传输到中央控制系统，一旦某个区域的颗粒浓度超标就会自动报警。报警后工程师需要立即响应，找到污染物来源并处理。颗粒监控是fab环境控制的常规工作，365天不间断运行。颗粒浓度的历史数据也是分析良率问题的重要参考。

洁净室等级需要定期验证。fab每季度会对洁净室进行全面的洁净度认证，按照ISO标准规定的采样点数量和采样方案进行颗粒检测。认证不通过需要找原因并整改，直到通过为止。除了fab内部验证，还有第三方检测机构定期做独立认证。洁净室的等级认证和汽车年检一样，是fab合规运营的硬性要求。

洁净室的温湿度和压差也是持续监控对象。fab内部不同区域之间保持正压差，确保洁净室内的空气只会往外流出不会流入，这样外部空气无法进入洁净室。光刻区域的温度和湿度控制尤其严格，因为温度和湿度的微小变化都会影响光刻胶的性能和图形的尺寸精度。温湿度数据每秒钟都在被采集和分析，确保始终在规格范围内。

静电监控同样重要。fab在关键位置部署了静电监控器，包括静电电位监测仪和离子风机状态监测。ESD事件是fab里最容易忽视但又最致命的问题之一，一颗芯片可能因为一个静电脉冲就报废了。fab建立了完整的ESD控制体系，从接地、防静电材料、离子风机到人员ESD培训，形成了一个多层次的静电防护网络。

五、洁净室等级对良率的直接影响

洁净室等级和良率的关联不是线性关系而是指数关系。颗粒浓度降到某个临界点以下后良率会突然大幅度上升，反过来颗粒浓度升高到一定水平后良率会断崖式下降。这个临界点就是fab工程团队严控颗粒的底线。不同的工艺对颗粒的敏感度不同，光刻最敏感、薄膜沉积次之、干法刻蚀再次。先进制程对颗粒的敏感度是成熟制程的成百上千倍。

据统计资料显示，7纳米制程下每平方厘米晶圆上0.1微米以上颗粒每增加一个，良率就会有百分之零点一到百分之一的下降。这个换算关系让fab愿意花天价去改善洁净室条件。减少颗粒污染带来的良率提升直接转化为经济效益，一个百分点良率提升在月产五万片晶圆的fab里每年带来上亿人民币的额外收益。洁净室的投资回报是可以算得很清楚的。

颗粒导致良率损失的具体机制很复杂。颗粒可以在光刻过程中阻挡紫外线导致图形缺陷，可以在薄膜沉积过程中形成凸起导致膜厚不均匀，可以在刻蚀过程中遮挡刻蚀气体导致残留下层材料。这些缺陷在后续工序中会放大，一个微米级的颗粒最终可能导致一颗完整芯片报废。缺陷传递机制是fab良率工程师的重要研究方向。

因此洁净室管理在fab中具有最高优先级地位。洁净室违规在fab里是零容忍的，一旦发现有人违反洁净室规范比如没有穿好洁净服就进入洁净区，会面临严肃处理。洁净室等级就是fab的生命线，不是一句口号。每一个进入fab工作的人无论职位高低，都要严格遵守洁净室规范，这是fab的基本纪律。

六、fab洁净室的未来趋势

先进制程对洁净室的要求持续提高。随着制程工艺向3纳米、2纳米甚至更精准的节点推进，对颗粒控制的粒度要求从0.1微米降到0.05微米以下。颗粒检测技术也在进步，从传统的光散射检测发展到电子束检测和激光扫描检测。洁净室的设计标准也在不断升级，对于精确工艺环境的要求几乎逼近物理学极限。

自动化程度提高对洁净室管理产生了深远影响。自动化物料搬运系统AMHS减少了人员在洁净室内的活动，从而减少了人员产生的颗粒。设备自动化程度越高，需要人进入洁净室的次数越少，洁净室的管理反而更简单了。未来全自动化的fab可能会实现关灯生产模式，就是在完全无人干预的情况下自动运行。

新材料和新工艺对洁净室提出了新的挑战。第三代半导体材料比如碳化硅和氮化镓的生长和加工需要更特殊的环境控制，比如更高的温度均匀性和更严格的气氛控制。先进封装技术的发展也带来了新的洁净室需求，晶圆级封装对颗粒的敏感度甚至比传统制程更高。洁净室技术也要跟着工艺变化不断演进。

总结一下给新人。干净不是fab的目标，干净的最终目的是提高良率降低成本。理解洁净室等级体系和颗粒控制技术，是每一个fab工程师的基本素养。不管是EE、PE还是YE，你的工作质量都离不开洁净室环境的保障。只有理解了洁净室为什么重要、怎么工作、怎么管理，才能真正理解fab的运作逻辑。

工程实战与踩坑经验

先说一个新人最容易栽跟头的地方：更衣流程。洁净室的更衣顺序是有严格讲究的，从发罩、口罩、连体服到洁净鞋、手套，每一步都有规定动作。我见过新人图省事把手机揣在洁净服里带进黄光区，也见过有人在洁净室里小跑赶时间。这些行为看起来无伤大雅，实际上一次快速走动扬起的微粒量可能是正常行走的五到十倍。更麻烦的是化妆品和香水，它们释放的有机挥发物属于分子级污染，粒子计数器根本测不到，却会在晶圆表面形成看不见的污染膜，直接影响光刻胶的附着力。这类分子污染出了问题极难排查，往往要折腾几周才能定位到人。

第二个坑是粒子计数器数据的误读。很多新人一看到某个采样点粒子数超标就紧张，急着上报异常。实际上单点瞬时超标很可能只是采样时恰好有人经过，或者附近有设备开腔维护。正确的做法是先看趋势：同一个点连续多个采样周期都在爬升，或者相邻几个采样点同时升高，这才是真正的报警信号。我们吃过一次亏，因为把偶发的单点报警当成常态忽略掉了，结果那个区域的FFU风机滤网其实已经破损，持续漏发尘两周，最后是良率数据先发现的问题，检测系统反而滞后了。从那以后我们建立了粒子数据的趋势审查制度，每周固定复盘。

压差管理是另一个隐形雷区。洁净室靠压差梯度防止脏空气倒灌，等级越高的区域压力越高，空气永远从洁净流向次洁净。但压差是个动态平衡，一扇门被长时间卡住不关，整个区域的压差梯度就可能倒置。我们遇到过装修施工期间临时通道的门被杂物挡住，导致走廊的空气倒灌进灰区，连带着黄光区压差跌破下限。事后统计那几天的缺陷率明显抬升。所以现在凡是有施工、搬设备、大宗物料进出，设施部门都会提前做压差影响评估，并且加密粒子采样频次，这是拿教训换来的制度。

停机维护后的恢复认证也值得专门讲一讲。年度大保养或者意外停电之后，洁净室不是空调一开就能马上用的。风机全速运转、粒子浓度衰减到规格以内需要时间，这个过程叫恢复期，恢复时间本身就是洁净室性能的验收指标之一。等级越高的房间要求恢复越快。正确流程是先跑空态测试确认本底，再逐步恢复设备运转做静态测试，最后人员进驻做动态确认，每一步都要有粒子数据支撑。急着复产跳过认证环节，表面上抢回了几个小时产能，实际上头几批产品的报废风险完全不可控，得不偿失。

最后说说洁净服和耗材的成本意识。一套连体洁净服的采购价格并不便宜，而且每洗涤一次性能就衰减一点，洗涤次数是有上限的。手套、口罩、鞋套这些一次性耗材看着单价低，全厂一年累计下来是一笔相当可观的开销。新人容易觉得耗材随便领随便换，其实规范使用既是省钱也是防污染：手套破了必须立即更换，但没破损就频繁换新反而增加了更衣室的人员活动和发尘量。洁净室管理的精髓就在这些细节里，把规范内化成肌肉记忆，才算真正入了门。

给新人的学习建议与职业展望

如果你刚接触洁净室，我建议第一步从标准文件入手。把ISO 14644系列标准的分级表打印出来贴在工位上，搞清楚每个等级对应的每立方米粒子浓度限值，再对照老标准FS209E的百级千级叫法做一张换算表。厂里老工程师习惯说百级千级，报告文件里写的是ISO 5、ISO 6，两套话语体系你都得熟。理解了分级逻辑，你就能看懂为什么光刻区等级最高、为什么设备维护要设隔离屏障，很多管理规定背后的原理会一下子通透起来。

第二步是主动跟一次完整的洁净室巡检。设施部门每天都有例行点检，内容包括粒子测量、风速风量测量、压差点检、温湿度确认。跟着走一圈，你会知道粒子计数器怎么架设采样高度、风速仪贴在FFU出风面哪个位置读数、压差表装在哪些关键门两侧。这些一手体感是坐在办公室看报表永远得不到的。有条件的话再去看一次高效过滤器的检漏作业，理解PAO检漏的原理和判定标准，你对洁净室这台大机器的运转方式就有完整认识了。

第三步是建立洁净度与良率之间的量化概念。洁净室不是为了干净而干净，最终目的是控制缺陷密度。你可以找良率工程师要一份缺陷密度与芯片良率的模型资料，理解为什么关键尺寸越小的产品对微粒越敏感：一颗对上一代工艺无害的微粒，到了先进制程上可能刚好盖住一根金属连线。建立起这个量化视角之后，你在评估洁净室异常影响时就不会只会说超标了，而是能估算出对哪些产品层次有多大风险，这是工程师和操作员的本质区别。

职业发展方面，洁净室相关的岗位主要有两条线。一条是设施工程师，负责空调净化系统、水电气化学品供应系统的运行维护，越资深越吃香，因为整个厂区的命脉都在这套系统上。另一条是污染控制工程师，偏工艺方向，负责污染源分析、洁净规范制定、缺陷溯源，需要和良率、工艺部门深度配合。两条路线都不算大热门岗位，但恰恰因为做的人少，资深人才非常稀缺，跳槽议价能力反而强。新建厂项目启动时，最先高薪挖的就是这两类有完整建厂经验的人。

最后总结一句：洁净意识本质上是一种职业习惯。规范背熟只需要一周，但把规范变成下意识的动作需要几个月。我的建议是刚进洁净室的前三个月，把每一次更衣、每一次拿取晶圆、每一次开腔维护都当成考试来对待，让正确动作形成肌肉记忆。等你不需要刻意想起规范也能做对的时候，你就是那个可以带新人的人了。洁净室是fab所有工艺的地基，把地基的逻辑吃透，后面学任何工序都会更快。欢迎在评论区聊聊你们厂的洁净室管理有什么独特做法。

写在最后

你们fab的洁净室等级是多少？有没有遇到颗粒异常导致批量报废的经历？评论区说说你的故事。
