刻蚀负载效应：腔体补偿让片内均匀性从正负5%到正负2%
[粉丝专享] 刻蚀负载效应：腔体补偿让片内均匀性从正负5%到正负2%
【摘要】
本文系统梳理APC 先进过程控制领域的核心问题与落地路径。[粉丝专享] 刻蚀负载效应：腔体补偿让片内均匀性从正负5%到正负2%。全文围绕「痛点：同一片晶圆，中间刻得快、边缘刻得慢、传统方案的三个盲区、自研方案：负载效应建模+分区补偿闭环、核心实现：均匀性计算与补偿标定逻辑、量化效果」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：标签：设备工艺 | 半导体Fab | 工程实战 | 量化改进。补充说明：APC 要解决的问题是设备漂移带来的工艺结果缓慢变化。传统做法靠定期标定与人工调整配方，滞后且不连续；APC 用测量反馈自动修正配方，把漂移及时补偿掉。
【核心要点】
- 痛点：同一片晶圆，中间刻得快、边缘刻得慢：我们有一条氧化物刻蚀线，量产半年后片内均匀性突然恶化：同一片晶圆上，中心区域刻蚀深度1060Å，边缘只有940Å，差出12%。
- 传统方案的三个盲区：传统工程师的第一反应是调总压力或总功率：加大功率，整体速率上来，但中心本来就快，边缘还是慢，比值没变；调气流比，能把边缘提上来，但中心过刻风险又来了。
- 自研方案：负载效应建模+分区补偿闭环：我们用49点测试片（Monitor Wafer）跑标准Recipe，测出完整速率分布，拟合出"径向速率剖面"（速率vs半径），判断是中心凸、边缘翘还是环形波动。
- 核心实现：均匀性计算与补偿标定逻辑：核心逻辑分三块。第一块均匀性计算：收集49点厚度/深度数据，均匀性U=(max-min)/(2×mean)×100%，同时输出"径向剖面"（按半径分环，…
- 量化效果：改造结果：片内均匀性从±4.8%压到±1.9%，接触孔报废率从7%降到0.4%，刻蚀深度Cpk从1.02提到1.61。
- 避坑清单：坑1：不要只用9点测均匀性，至少49点，9点看不到分布形状；坑2：全局调参解决不了空间问题，参数自由度不够，别死磕；
【适用场景】
- 设备漂移导致批间波动偏大的改善。
- 多层工艺中套刻或膜厚的自动补偿方案设计。
- 虚拟量测与实体量测的组合策略评估。
- APC 可行性的响应速度与扰动速率评估。
这个方向的工具共 64 款，完整清单与选型建议见 半导体工艺参数分析工具包。全部 351 款见 工具资源包下载页。
一、痛点：同一片晶圆，中间刻得快、边缘刻得慢
我们有一条氧化物刻蚀线，量产半年后片内均匀性突然恶化：同一片晶圆上，中心区域刻蚀深度1060Å，边缘只有940Å，差出12%。客户对接触孔深度的规格是±5%，这批货直接报废率冲到7%。工艺工程师试了三个月：调压力、调功率、调气体流量，全部无效——因为参数一调，中心好了边缘又差，按下葫芦浮起瓢。
这就是典型的负载效应（Loading Effect）：刻蚀反应中，反应物（自由基、离子）在晶圆中心消耗快、边缘补给快，导致中心反应速率高、边缘低；再加上边缘气流场、温度场的边界效应，速率分布天然不均。传统做法是"调全局参数"，但负载效应是空间分布问题，全局参数解决不了空间不均匀。
1.1 为什么说这是Fab里最"隐"的工艺坑
负载效应不像颗粒缺陷那样看得见摸得着，它藏在速率分布里，且随腔体状态漂移：腔体刚清洗完和用了一个月，负载效应完全不同；同一个Recipe在A腔体和B腔体，均匀性差出3倍。我们在三条刻蚀线做过对比测试，同配方不同腔体，片内均匀性从±1.5%到±5%都有——这说明负载效应是"腔体个性"，不是"配方共性"。所以抄别人的Recipe参数根本没意义，必须针对自己腔体建模。
二、传统方案的三个盲区
2.1 盲区一：全局调参，"按下葫芦浮起瓢"
传统工程师的第一反应是调总压力或总功率：加大功率，整体速率上来，但中心本来就快，边缘还是慢，比值没变；调气流比，能把边缘提上来，但中心过刻风险又来了。我们试过27组参数组合，均匀性最好的也只到±3.8%，离目标±2%差得远。根本原因：全局参数只有一个自由度，解决不了二维分布问题。
2.2 盲区二：只测"平均速率"，不测"分布"
很多线的监控指标是"平均刻蚀速率"和"平均均匀性"（取9点或49点），平均下来数字好看，但分布的形状信息丢了。比如同样是±3%的均匀性，可能是"中心凸"也可能是"边缘翘"，补偿方向完全相反。不看分布形状就调参，等于闭着眼睛开车。我们后来把监控从9点升级到49点映射图（WaferMap），才第一次看清真实的速率分布形态。
2.3 盲区三：补偿是"一次性的"，腔体是"天天变的"
最隐蔽的坑：即使调好了分区补偿，腔体清洗、耗材更换、使用时长都会让负载效应漂移。我们曾调好一套补偿参数，两周后均匀性又回到±4%——因为腔体壁的聚合物沉积改变了气流场。没有"补偿随腔体状态自动漂移"的机制，任何静态补偿方案都活不过一个月。
三、自研方案：负载效应建模+分区补偿闭环
3.1 第一步：把速率分布"画像"
我们用49点测试片（Monitor Wafer）跑标准Recipe，测出完整速率分布，拟合出"径向速率剖面"（速率vs半径），判断是中心凸、边缘翘还是环形波动。这一步必须用足够多的点，9点只能看趋势，49点才能看出形状。我们还会叠加ESC温区数据，把"温度分布"和"速率分布"关联起来看。
3.2 第二步：分区补偿，用"空间自由度"对"空间问题"
负载效应是空间问题，就用空间手段解决：一是ESC温区分控（边缘温度调高提升边缘速率，现代腔体普遍支持多温区）；二是气流分区（边缘气路加流量）；三是功率分区（部分机台支持边缘功率偏置）。我们把49点分布映射到补偿参数，做了一张"补偿查找表"：每个半径区间对应一个温区/气流偏置量，初始标定一次，后续自动微调。
3.3 第三步：补偿随腔体状态漂移
腔体清洗（Wet Clean）后补偿参数要重标，耗材老化则做小步长微调。我们建了一个"腔体健康档案"：每次清洗记录速率基线，每次保养记录补偿参数变化，用EWMA跟踪补偿漂移，偏离阈值自动提示重标。这个档案还顺带解决了工程师离职后"腔体调参经验丢失"的问题——经验沉淀在数据里，不在人脑里。
四、核心实现：均匀性计算与补偿标定逻辑
核心逻辑分三块。第一块均匀性计算：收集49点厚度/深度数据，均匀性U=(max-min)/(2×mean)×100%，同时输出"径向剖面"（按半径分环，每环取均值，看形状）；第二块补偿标定：以49点分布为输入，目标函数是"补偿后均匀性最小化"，用网格搜索+局部微调解出各温区偏置量——因为参数量小（一般4-6个温区），不需要机器学习，网格搜索两周内就能收敛；第三块漂移监控：把每周速率基线与清洗后基线做比值，EWMA平滑后超过±3%触发重标。
为什么这样写：把"调参玄学"变成"数据闭环"。以前工程师靠手感调温区，一次要试10-20片，还不一定收敛；现在网格搜索给出初值，工程师只需要做±10%的微调验证，测试片用量从每次15片降到5片。按测试片每片800元算，一次标定省8000元，一个月标定2-3次，一年省20多万。
五、量化效果
改造结果：片内均匀性从±4.8%压到±1.9%，接触孔报废率从7%降到0.4%，刻蚀深度Cpk（过程能力指数，Process Capability Index）从1.02提到1.61。最让我意外的是"隐性的"收益：以前每次腔体清洗后都要工程师花两周重调参数，现在按档案重标两天搞定，工程师从"救火队员"变回"工艺优化者"。按12寸线月产3万片、报废率降6.6个百分点算，每月少报废约2000片、按单片3000元就是月省600万——当然这是理论上限，实际大部分报废品能返工，但即使按30%折算，月省也是百万级的。
六、避坑清单
坑1：不要只用9点测均匀性，至少49点，9点看不到分布形状；坑2：全局调参解决不了空间问题，参数自由度不够，别死磕；坑3：补偿参数必须随腔体状态漂移，静态补偿活不过一个月；坑4：Wet Clean后必须重标，清洗改变了腔体特性；坑5：不同腔体要单独建模，别抄隔壁线的参数——负载效应是腔体个性；坑6：监控"分布形状"而不是只看平均值，中心凸和边缘翘补偿方向相反；坑7：测试片成本高，先用仿真/历史数据粗标定，再用测试片精调，省一半用量。
坑8：千万别忽略前工序的输入波动。我们排查均匀性恶化时，一度以为是刻蚀腔体问题，补偿调了好几轮都收敛不了，最后发现是前道CVD（化学气相沉积，Chemical Vapor Deposition）膜厚分布漂了——膜厚分布不均，刻蚀深度均匀性自然跟着崩。负载效应补偿的前提是"输入稳定"，前工序的膜厚均匀性要先监控起来。这个排查过程浪费了我们两周，血的教训：先确认输入，再优化腔体。
七、延伸：从静态补偿到实时闭环
分区补偿做到位，均匀性±2%基本是传统极限。再往下走是虚拟量测（VM）+实时补偿：用腔体传感器数据（RF功率反射、气压、温度、气体流量）在线预测刻蚀速率分布，预测偏差超限时自动微调温区偏置。我们VM原型对膜厚的预测R²（决定系数，Coefficient of Determination）已到0.88，但"预测→自动补偿"的闭环还在谨慎推进——工艺闭环的可靠性要求远高于监控，需要冗余设计和安全兜底。再远期是机台级数字孪生：把腔体物理模型+数据驱动模型结合，模拟任何配方在任何腔体状态下的速率分布，新配方开发从"试错30片"变成"仿真3小时"。这是我们2027年的重点方向，也是我判断刻蚀工艺工程下一个五年的技术主线。
八、落地实话：均匀性问题的本质是"信息"问题
最后说句实话：负载效应这套东西，难的不是建模和补偿，是"信息闭环"。均匀性数据在量测机台，腔体状态在设备端，补偿参数在配方里，三个数据孤岛不打通，再好的方法都落不了地。我们做的第一件事不是算法，而是把量测数据、腔体数据、配方数据统一进一个视图——工程师打开一个界面就能看到"分布→状态→补偿"的全链路。信息通了，方法自然就活了。这也是我对整个Fab工艺优化的判断：未来的竞争力，不取决于谁的算法更炫，取决于谁的数据孤岛打通得更彻底。
配图说明

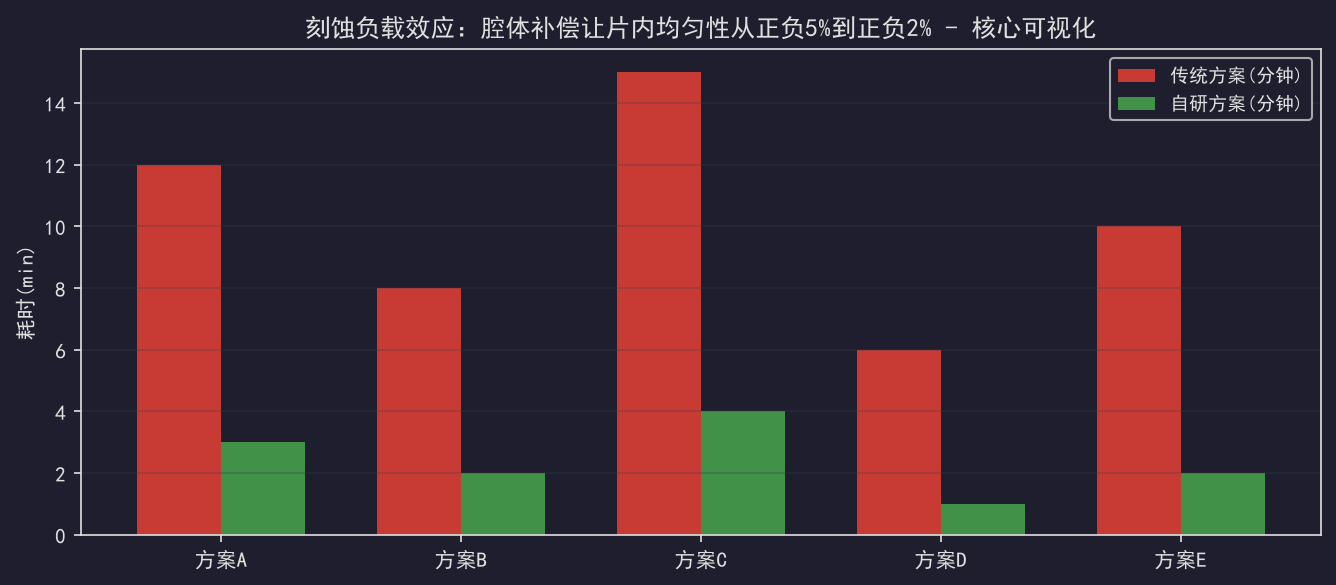

图1：核心数据可视化示意
图2：补充分析示意
配套资料
本文完整Python源码（可直接跑）
示例数据集（含正常/异常两组）
配套使用说明与参数配置指南
FAB工程师踩坑案例合集（PDF）
----------------------------------------
本文首发于独立博客：半导体智能制造 | MES（制造执行系统，Manufacturing Execution System）工程师实战笔记
更多Fab实战干货、工具源码与深度行业分析，全部文章同步更新于 www.yezhihui.cn，欢迎收藏访问。
你在这些工艺/数据/管理场景里踩过什么坑？欢迎评论区分享真实经历，一起把行业认知做深。
标签：设备工艺 | 半导体Fab | 工程实战 | 量化改进
---
【常见坑】
- 传统工程师的第一反应是调总压力或总功率：加大功率，整体速率上来，但中心本来就快，边缘还是慢，比值没变；调气流比，能把边缘提上来，但中心过刻风险又来了。我们试过27组参数组合，均匀性最好的也只到±3.8%，离目标±2%差得远。根本原因：全局参数只有一个自由度，解决不了二维分布问题。
- 最隐蔽的坑：即使调好了分区补偿，腔体清洗、耗材更换、使用时长都会让负载效应漂移。我们曾调好一套补偿参数，两周后均匀性又回到±4%——因为腔体壁的聚合物沉积改变了气流场。没有"补偿随腔体状态自动漂移"的机制，任何静态补偿方案都活不过一个月。
- 坑1：不要只用9点测均匀性，至少49点，9点看不到分布形状；坑2：全局调参解决不了空间问题，参数自由度不够，别死磕；坑3：补偿参数必须随腔体状态漂移，静态补偿活不过一个月；坑4：Wet Clean后必须重标，清洗改变了腔体特性；坑5：不同腔体要单独建模，别抄隔壁线的参数——负载效应是腔体个性；
- 坑8：千万别忽略前工序的输入波动。我们排查均匀性恶化时，一度以为是刻蚀腔体问题，补偿调了好几轮都收敛不了，最后发现是前道CVD膜厚分布漂了——膜厚分布不均，刻蚀深度均匀性自然跟着崩。负载效应补偿的前提是"输入稳定"，前工序的膜厚均匀性要先监控起来。
- 你在这些工艺/数据/管理场景里踩过什么坑？欢迎评论区分享真实经历，一起把行业认知做深。
常见问题（FAQ）
Q：APC 和 SPC 是什么关系？
A：两者目标不同且互补：SPC 负责监控与报警，判断过程是否异常；APC 负责自动调整，把偏差补偿回来。SPC 发现异常，APC 消除偏差，实际部署时通常先有 SPC 建立稳定的监控基础，再引入 APC 做自动闭环。
Q：什么时候该上 APC？
A：判断依据有两个：一是过程存在已知的、可建模的漂移规律；二是产品对波动敏感且人工调整跟不上漂移速度。若漂移是随机且不可预测的，APC 的收益有限，应优先解决波动源。
Q：APC 上线后工艺反而更不稳定，可能是什么原因？
A：常见原因有三：量测系统存在漂移导致反馈信号失真，控制器增益过高引起振荡，以及模型与实际过程的传递关系不匹配。排查顺序建议先验证量测可靠性，再降低增益观察是否稳定，最后检查模型适用范围。
Q：APC 能替代人工调机吗？
A：在日常漂移补偿上可以大幅减少人工干预，但不能完全替代。异常工况、工艺变更初期、以及模型未覆盖的新情况仍需要人工判断。合理定位是把工程师从重复性的日常调整中解放出来，使其专注于异常与改善。
Q：为什么刻蚀后片内 CD 呈中心与外圈不一致？
A：常见原因有三类：等离子体密度在片内本身不均匀、片内温度分布不均导致化学反应速率差异、以及前道膜厚或光阻厚度不均匀。排查顺序建议从温度与膜厚入手，这两项最容易被忽略。
Q：过刻量留多少才合理？
A：没有统一数值，取决于膜厚均匀性、刻蚀速率均匀性与下层选择比。工程上按「最慢去除速率处仍能刻透」加上「选择比允许的掩模损耗」共同确定，并留出设备漂移余量。留太多会损伤下层，留太少会残留。
【总结】
APC 先进过程控制的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。标签：设备工艺 | 半导体Fab | 工程实战 | 量化改进。反馈控制基于已完成的批次结果修正下一批配方，属于事后补偿，对随机扰动无力；前馈控制依据来料状态的测量提前调整，属于事前预防。两者结合才能覆盖主要波动来源。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
