刻蚀后CD量出来偏了5nm——查了一周才发现是负载效应在作怪。这不是危言耸听，而是无数FAB工程师都曾踩过的坑。本文就从这次真实的排查经历讲起，带你系统拆解刻蚀线宽偏差背后的根因，并给出一套可落地的先进制程CD控制策略。
一、背景故事：一场耗时一周的CD追凶
那是一条28nm逻辑产线的多晶硅栅极刻蚀站点。周一早班，量测房传来一份异常报告：某批晶圆刻蚀后CD量出来偏了5nm，栅极线宽从目标的45nm漂到了50nm附近，直接顶到了工程规格上限(USL)。5nm在成熟制程里听起来不多，但对栅极这种直接决定器件阈值电压与驱动电流的关键层来说，5nm足以把整批晶圆推向电性失效的边缘。产线立刻拉响红灯，工程师被从会议里叫出来，一场排查就此开始，而谁也没想到它会持续整整一周。
最初的怀疑毫无悬念地落在了设备身上。我们先调出刻蚀机的机台日志，逐条比对RF功率、腔压、气体流量、上下电极温度这些一级参数，结果全部落在控制限之内，没有任何报警。接着做了腔体的Wet Clean与Seasoning，跑了裸片确认刻蚀速率恢复正常，又用标准片验证了机台匹配度。折腾了两天，机台一切正常，可换上产品片，CD偏差依旧顽固地存在，问题被彻底卡住了。
转机出现在第三天的数据交叉比对。我们把最近两周所有批次的CD数据按产品型号重新分组，发现偏差并非随机分布：凡是图形开口率高、大面积开阔区域多的版图，CD偏差就明显偏大；而那些图形致密、开口率低的产品，CD却稳稳落在中心线附近。这个规律指向了一个在教科书里反复被提及、却常常被一线忽视的现象——负载效应(Loading Effect)。原来当批次产品结构切换、晶圆整体开口率上升时，等离子体中反应物的消耗分布改变，导致局部刻蚀速率发生系统性偏移。
找到方向后，剩下的验证水到渠成。我们用DOE设计了一组开口率梯度的验证片，把开口率从5%一路铺到80%，刻蚀后逐片量测CD，得到了一条近乎单调上升的负载效应曲线。真相大白：不是机台坏了，也不是来料出了问题，而是产线在排产时把高开口率与低开口率产品混跑，共用一套刻蚀配方，负载效应被彻底放大。这次事件让整个团队重新认识到，CD控制从来不是单一参数的游戏，而是设备、工艺、版图与量测系统交织的系统工程。
二、技术原理：CD是什么，刻蚀又如何决定它
关键尺寸(Critical Dimension，CD)指的是芯片版图中对器件性能影响最敏感的那一维几何尺寸，最典型的就是栅极线宽、金属线宽以及接触孔/通孔的直径。在整条工艺链里，光刻负责把设计图形转印到光刻胶上，形成第一版CD；而刻蚀则以光刻胶为掩膜，把图形向下传递到实际的薄膜或衬底中，形成最终器件真正使用的CD。可以说光刻决定了图形的起点，刻蚀决定了图形的终点，最终CD是二者共同作用的结果，任何一环的偏差都会累加进CD预算。
现代刻蚀绝大多数采用等离子体刻蚀，其核心是物理轰击与化学反应的协同。射频电源把工艺气体电离成等离子体，产生大量离子、电子与活性自由基；离子在鞘层电场加速下垂直轰击晶圆表面，提供各向异性的方向性；自由基则与被刻蚀材料发生化学反应，生成挥发性产物被真空泵抽走。物理为主则各向异性强、侧壁陡直但选择比低，化学为主则选择比高但容易各向同性侧蚀。刻蚀CD控制的本质，就是在这两种机制之间寻找精确平衡，并让它在整片晶圆、批次与批次之间保持稳定。
决定刻蚀CD的直接旋钮主要有几类。第一是射频功率，源功率决定等离子体密度即活性粒子数量，偏置功率决定离子轰击能量与方向性，二者共同影响刻蚀速率与侧壁形貌。第二是气体化学，主刻蚀气体与钝化气体的配比决定了侧壁聚合物的沉积量，聚合物越厚侧壁保护越强、CD收缩越小。第三是腔压与时间，压力影响平均自由程与各向异性，刻蚀时间尤其是过刻蚀时间直接决定横向侧蚀量。这些参数任意一个漂移，都会以纳米级的精度反映到最终CD上。
还有一个常被低估的维度是CD的空间与批次一致性，也就是均匀性。同一片晶圆上，中心与边缘的等离子体密度、气流分布、温度存在差异，导致片内CD不均匀(WIWNU)；不同晶圆、不同批次之间，则存在片间与批间波动。而负载效应正是把版图差异转化为CD波动的关键桥梁：晶圆整体暴露面积越大，等离子体中反应物被消耗得越快，单位面积可用的活性粒子越少，刻蚀速率随之改变。理解了这层机制，才能明白为什么一个看似与机台无关的排产决策，会最终体现为量测房里那扎眼的5nm偏差。
图1 刻蚀关键尺寸(CD)偏差六源因果(鱼骨)分析图
三、现状分析：先进制程把CD窗口压到了极限
从成熟制程走到先进制程，CD控制的容差窗口以肉眼可见的速度收窄。在90nm、65nm时代，栅极CD的3σ控制目标往往还有数纳米的余量；而进入14nm、7nm乃至5nm节点后，关键层CD的3σ预算被压缩到1nm以内，局部区域甚至要求亚纳米级的稳定性。器件尺寸缩小的同时，CD偏差对电性的杠杆效应却在放大：同样1nm的线宽变化，在先进FinFET器件上引起的阈值电压漂移与漏电增加，远比成熟平面器件严重，这让刻蚀工程师的每一步都如履薄冰。
多重曝光(Multi-Patterning)与EUV的引入进一步复杂化了CD管理。在自对准双重/四重成像(SADP/SAQP)工艺中，最终CD不再单纯由光刻决定，而是由沉积的Spacer厚度和后续刻蚀共同定义，刻蚀CD控制的权重被大幅提高。芯与芯之间、mandrel与gap之间的CD差异，即所谓的Pitch Walking，成了新的良率杀手。而EUV虽然缓解了光刻分辨率压力，其随机效应带来的线边缘粗糙度(LER/LWR)又给刻蚀提出了新的修整需求，刻蚀不仅要传递图形，还要承担平滑与修尺寸的角色。
从产业数据看，CD相关缺陷在先进制程良率损失中的占比持续攀升。业界普遍的经验是，关键层CD若失控，单点偏差可造成数个百分点的良率波动，而在数千片规模的量产中，这直接对应数百万美元级别的损失。正因如此，头部晶圆厂普遍把关键刻蚀站点的CD纳入最高优先级的SPC监控，并配套先进过程控制(APC)进行逐批乃至逐片的反馈调节。CD已经从一个单纯的工艺指标，升级为贯穿设备、工艺、量测与良率管理的核心KPI。
与此同时，量测能力本身也成为现状分析中不可回避的一环。CD-SEM虽是主力，但其量测本身存在重复性误差与取样代表性问题；散射测量(Scatterometry/OCD)提供了更高的通量和三维轮廓信息，却对模型高度依赖。当CD预算被压到亚纳米，量测系统的不确定度可能吃掉相当一部分公差，工程师必须区分究竟是工艺真的漂了，还是量测在骗人。这种设备、工艺与量测三者边界日益模糊的现状，正是当代CD控制最真实的写照。
四、瓶颈问题：那些让CD反复漂移的隐形推手
负载效应是CD控制中最典型也最隐蔽的瓶颈。它分为宏观负载与微观负载两个层级：宏观负载指整片晶圆开口率变化引起的整体刻蚀速率偏移，正如前文案例中高开口率产品导致CD普遍偏大；微观负载即高深宽比刻蚀中的ARDE效应(Aspect Ratio Dependent Etching)，指密集小孔与稀疏大孔在同一刻蚀条件下速率不同，密集区反应物供给受限，刻蚀更慢。负载效应的可怕之处在于它由版图决定，机台本身完全正常，常规参数监控根本抓不到它，只有把版图信息纳入分析才能识别。
过刻蚀(Over-Etch)时间控制是第二个高频瓶颈。为了确保膜层被彻底刻透、清除残留，工艺必须在终点之后追加一段过刻蚀。但过刻蚀是一把双刃剑：时间不足会留下刻蚀残留(Etch Residue)导致桥接或断路，时间过长则横向侧蚀持续进行，CD被不断收缩甚至造成底切(Undercut)。当来料膜厚发生批间波动，固定的过刻蚀时间就会造成实际过刻量的偏差，进而反映为CD漂移。如何依据终点检测信号动态确定过刻蚀比例，是稳定CD的关键难点。
温度与射频功率的稳定性构成第三类瓶颈。静电吸盘(ESC)温度、氦气背冷压力直接决定晶圆表面温度，而温度影响自由基的表面反应速率与聚合物沉积平衡，温度漂移几度就足以改变侧壁钝化程度从而牵动CD。射频侧同样敏感：匹配网络失谐、功率计量漂移、腔体阻抗随聚合物累积而缓慢变化，都会让实际耦合进等离子体的功率偏离设定值。这些漂移往往是缓变的、隐性的，日志上一切正常，CD却在几周内悄悄滑出中心线，形成难以定位的慢漂问题。
最后一类瓶颈来自量测与数据的可信度。若CD-SEM的取样点不具代表性，例如只测中心不测边缘，就会漏掉片内不均匀带来的真实偏差；若量测偏置(offset)未定期校准，工艺看似受控实则已偏。更棘手的是当多台刻蚀机、多台量测机并行生产时，机台间的微小差异(Tool-to-Tool Mismatch)会叠加进CD分布，若不做机台匹配与偏置补偿，同一配方在不同机台上就会跑出不同的CD。这些数据层面的瓶颈，常常让工程师在错误的方向上白白耗费大量排查时间。
表1 刻蚀CD偏差根因与影响机制对照表
五、解决方案：从被动救火到主动控制
第一步是把版图与负载效应显性化，从源头切断混跑风险。可行的做法是建立产品开口率数据库，对每个流片产品预先计算关键刻蚀层的图形开口率，并据此对产品分组：高开口率与低开口率产品尽量不共用同一套固定配方，或为不同开口率区间建立差异化的配方与过刻蚀策略。对负载效应敏感的站点，还可在配方中引入负载补偿项，依据来料产品的开口率自动微调刻蚀时间或功率，让CD在版图差异面前保持稳定。
第二步是用终点检测(EPD)与动态过刻蚀取代固定时间。通过光学发射光谱(OES)或干涉终点监测捕捉刻蚀到达界面的特征信号，以真实终点为基准按比例施加过刻蚀，而非机械地跑固定秒数。这样即使来料膜厚波动，过刻量也能保持恒定，避免侧蚀过度或残留。对于多层结构，还可结合多终点分段控制，为每一层匹配最合适的刻蚀化学与停止条件，从根本上减少因终点判断不准带来的CD散布。
第三步是部署先进过程控制(APC)构建逐批反馈闭环。APC把上一批的CD量测结果反馈给控制器，依据预设的模型自动修正下一批的关键参数(如刻蚀时间、偏置功率)，抵消缓慢漂移。配合运行到运行(Run-to-Run)控制与前馈补偿(把光刻后CD前馈给刻蚀，用刻蚀去补偿光刻的偏差)，可以显著压缩CD的批间波动。前文案例中，正是APC上线后，原本持续上漂的CD趋势被迅速拉回中心线并收敛在窄带内，这也是本文第二张图所直观呈现的效果。
第四步是做实机台匹配与量测校准，保证数据可信、机台可换。定期用标准片评估各刻蚀机的CD偏置并建立机台专属offset，让同一配方在不同机台上跑出一致CD；量测端则要固定取样方案(中心加边缘多点)、定期用标准样校准CD-SEM并核对散射测量模型。此外，把设备参数、量测数据、版图信息统一接入数据平台，用统计与机器学习方法做多变量根因分析，能在慢漂刚露头时就报警，实现从被动救火向主动预防的转变。这套组合拳，才是先进制程CD长治久安的根本。

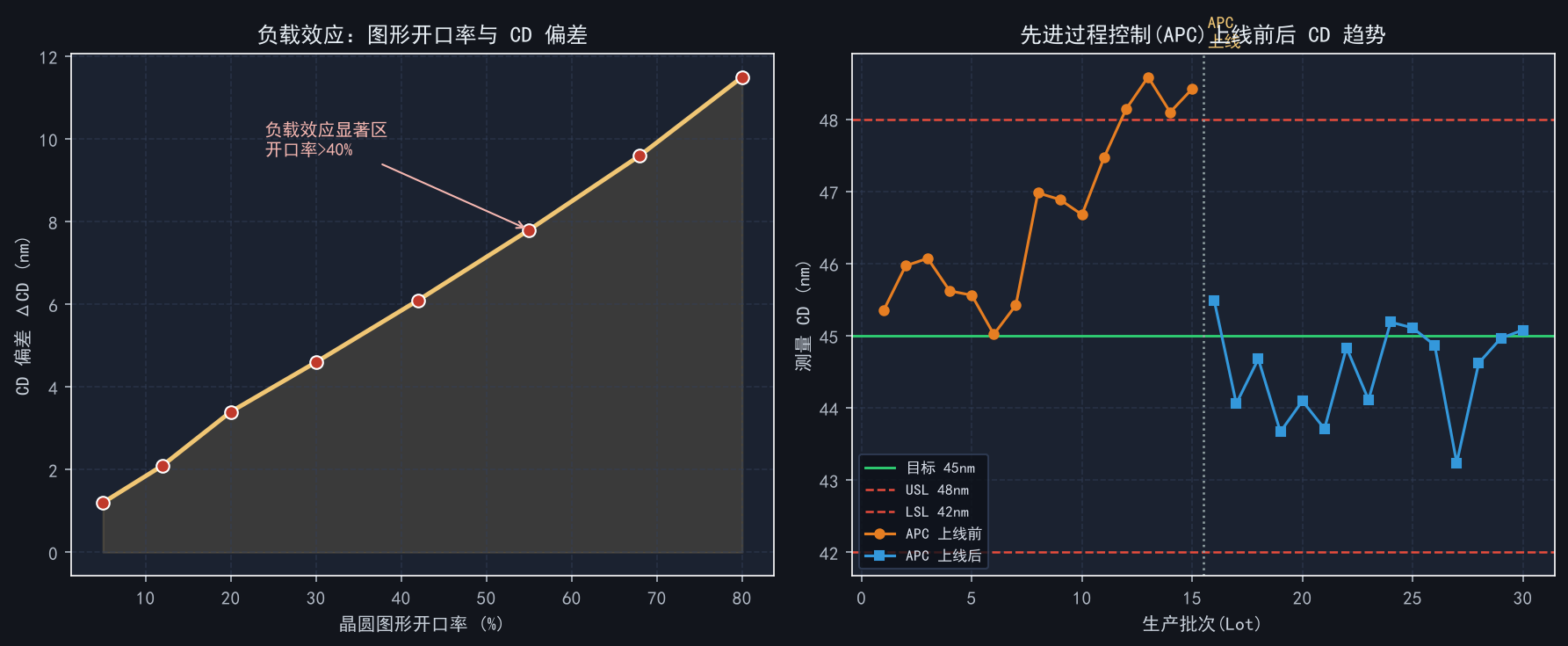

图2 负载效应曲线(左)与APC上线前后CD批次趋势(右)
六、实战案例：28nm栅极刻蚀负载效应治理全过程
回到开篇那批偏了5nm的晶圆。定位到负载效应后，我们没有急于改机台，而是先做了一次严谨的DOE验证。设计上以图形开口率为唯一自变量，制作了开口率5%、12%、20%、30%、42%、55%、68%、80%共八档的验证片，其余参数全部锁定，刻蚀后每片按中心与边缘九点量测CD取均值。结果得到一条清晰的单调曲线：开口率从5%升到80%，CD偏差从约1.2nm一路攀升到11.5nm，且在开口率超过40%后斜率明显变陡，负载效应进入显著区，这与本文第二张图左侧的曲线完全吻合。
拿到定量曲线后，我们把治理分成短期与长期两条线并行推进。短期止血措施是立刻调整排产规则，把高开口率与低开口率产品分箱排产，避免二者在同一时间窗共用配方；同时对已识别的高开口率产品，依据DOE曲线临时下调过刻蚀时间约8%，先把CD拉回规格中心，保住在制品。这套动作在两个班次内就让新投批次的CD偏差从5nm收敛到1.5nm以内，红灯解除，产线恢复正常流片。
中期我们上线了终点检测驱动的动态过刻蚀。用OES监测栅极多晶硅刻透界面的特征谱线，以真实终点为基准按固定比例施加过刻蚀，替代原来的固定秒数方案。这样即便来料多晶硅膜厚在批间有±3%的波动，实际过刻量也能保持恒定，CD对来料波动的敏感度大幅下降。配合每台刻蚀机的专属CD偏置补偿，三台并行机台间的CD不匹配从原来的约2nm收敛到0.6nm以内，机台可以放心互换。
长期治本则落在APC闭环与版图前馈上。我们把关键层开口率写入产品工艺档案，配方自动依据开口率调用对应的负载补偿系数；同时把光刻后CD前馈给刻蚀，用刻蚀微调去抵消光刻的CD偏差，再由APC根据每批量测结果做Run-to-Run反馈修正。系统上线后，栅极CD的控制彻底从人工救火转为自动闭环。整个案例前后历时约一个月，从一次偶发的5nm偏差，最终沉淀为一套可复用的负载效应治理标准作业流程。
七、实施效果：数据说话的CD控制提升
从量化指标看，治理成效相当显著。栅极CD的批间标准差(σ)从治理前的约1.6nm下降到0.7nm以下，过程能力指数Cpk由原来勉强及格的1.05提升到1.62，稳稳站上量产要求的1.33门槛之上。CD偏离目标的均值漂移从最高5nm收敛到0.5nm以内，本文第二张图右侧APC上线前后的趋势对比，正是这一改善的直观写照：上线前CD持续上漂并逼近上限，上线后迅速回到中心线并在窄带内平稳波动。
良率与成本层面的回报同样可观。随着关键层CD重新受控，因线宽超标导致的电性失效批次显著减少，该站点相关的良率损失下降了约2.3个百分点。以该产线的产能与产品价值折算，仅这一项改善每年就能挽回可观的直接经济损失，更不必说避免了红灯停线、批次报废与客户交付延误所带来的隐性成本。CD控制从一个纯粹的技术问题，转化成了实打实的经济价值。
在效率与团队能力层面，这次治理带来的沉淀比数字更宝贵。过去遇到CD异常，工程师第一反应总是怀疑机台、清腔、换件，平均定位周期长达数天；现在有了开口率数据库、负载效应曲线与多变量根因分析平台，类似异常的定位时间被压缩到数小时，很多慢漂在报警阶段就被拦截。排查从依赖个人经验的救火，升级为依赖数据与流程的主动预防，这是团队工程能力的实质跃迁。
更深远的价值在于方法论的可复制性。这套以数据为核心、覆盖设备、工艺、版图与量测的CD治理框架，并不局限于栅极刻蚀这一个站点，它同样适用于金属层、通孔等其他关键刻蚀工艺，也为向更先进节点迁移储备了方法论。当CD预算随节点推进被压到亚纳米，真正能守住线宽的，从来不是某一台更贵的机器，而是这种把物理机制、数据分析与规范流程融为一体的系统化控制能力。这，才是刻蚀CD控制留给FAB工程师最重要的启示。
表2 先进制程CD控制策略与治理效果对比表
