【摘要】本文针对半导体Fab中SPC控制图判读依赖人工、标准不一、漏判误判频发的问题，用Python实现一套完整可复用的Nelson八规则判异模块。文章从规则原理、代码实现、测试验证到落地避坑四个维度展开，给出可直接复用、可嵌入现有SPC系统的实战方案。适合Fab工艺工程师、SPC系统实施工程师、质量工程师阅读。

分类：SPC过程控制 | 发布：2026-08-15

一、问题背景：控制图判读还在靠肉眼吗

半导体Fab的SPC系统每天都在产生海量控制图。以一座月产数万片的晶圆厂为例，光刻、刻蚀、薄膜、CMP、离子注入、扩散等主要工序的关键工艺参数监控点往往超过上千个，每个监控点每小时甚至每个批次都会产生新的数据点。折算下来，SPC工程师和质量工程师每天要面对的控制图数量非常可观，靠人工逐张翻看根本不现实。

更常见的情况是：商业SPC系统默认只在数据点超出控制限时触发报警，而大量没有超限、但过程已经在悄悄变坏的场景，完全依赖工程师抽查时是否碰巧发现。更麻烦的是，不同工程师的判读标准并不统一，有人看到连续六点上升就紧张，有人坚持等超限才行动，还有人把判异规则记了个大概，操作手册和实际判断经常对不上。

举一个真实发生过的例子。某Fab的薄膜厚度监控点THK_AVG，工艺目标100纳米，控制限按正负3σ设置为正负1.5纳米。一段时间里设备加热器缓慢老化，厚度均值以每天约0.02纳米的速度漂移。按这个漂移速度，数据点要一个多月才会触及控制限，但过程在第15天左右就已经明显偏离目标值，所有点却都还在控制限以内，系统一声不响，人工巡检也没看出来。

等到终于有人发现异常时，偏厚的晶圆已经积累了一大批，只能靠后续工序补救甚至直接报废，直接损失以十万美元计。这个案例说明，只依赖超限报警这一条规则的SPC体系，对缓慢漂移、趋势变化这类最常见的过程异常几乎是失明的。

解决这个问题的方法早就有了，就是Nelson判异规则。它用八条规则系统覆盖了超限、连续同侧、单调趋势、交替波动、分层混合等主要异常模式，是国际上最通用的SPC判异标准。但现实是：不少商业SPC系统没有内置这套规则；内置了的又封装得很死，窗口参数和启用子集都无法定制；想用Excel实现，规则一多公式就难以维护，数据一更新还容易出错。

本文针对这个痛点，用Python从零实现一套完整、可复用、可测试的Nelson八规则判异模块。代码逻辑完全透明，窗口参数、启用规则子集都可以配置，既能嵌入现有SPC系统做实时判异，也能作为独立脚本批量扫描历史数据做复盘。全文按原理、实现、测试、避坑四个部分展开，所有思路都可以直接落地。

二、Nelson规则原理：每条规则在捕捉什么

2.1 控制图分区的统计学基础

Nelson规则的判定基础是控制图的三区分区。以均值图为例，中心线CL是过程的目标均值或受控均值，控制限UCL和LCL取正负3σ。在中心线与控制限之间，再按正负1σ、正负2σ划分出三个区：中心线到正负1σ称为C区，正负1σ到正负2σ称为B区，正负2σ到正负3σ称为A区，超出正负3σ则称为出界。

分区之所以有意义，是因为正态分布下数据落在各区的概率是确定的：C区约68.26%，B区约27.18%，A区约4.28%，出界约0.27%。如果过程只受随机因素影响，点的分布会长期符合这个比例；一旦实际分布明显偏离，就说明过程状态发生了变化。Nelson规则的本质，就是对这些概率异常的形态化检测。

这里要特别强调：公式中的σ必须是过程处于受控状态时的组内标准差，而不是把所有历史数据揉在一起算出的总体标准差。如果数据里已经混入了异常点，直接用总体标准差计算，控制限会被拉宽，异常反而被掩盖。这是实现判异模块时最容易犯的错误，后面的避坑部分还会再展开。

2.2 八条规则逐条拆解

规则一：1个点落在A区之外，也就是超出正负3σ控制限。它捕捉的是突发性大偏移，典型诱因是设备跳变、误操作、传感器故障。这是最经典的判异规则，误报率最低，但只能发现已经偏移很大的情况，单靠它远远不够。

规则二：连续9个点落在中心线同一侧。它捕捉的是过程均值的持续偏移，典型诱因是设备老化、原料批次变化。为什么阈值是9点？因为受控状态下连续9点同侧的概率只有约0.39%，出现这种情况基本可以断定均值已经移动。

表1：Nelson八规则汇总（判定条件与异常含义）

规则三：连续6个点单调递增或递减。它捕捉的是过程的持续漂移，典型诱因是加热器老化、刻蚀速率随时间缓变。实现时要注意单调的严格定义：相邻两点大小关系必须方向一致，出现相等或反向就重新计数，否则误报会明显上升。

规则四：连续14个点上下交替。它捕捉的是系统性交替波动，常见于两台设备交替加工、两个腔体轮流使用、操作员倒班这类周期性因素。交替模式说明过程中存在两个水平不同的子过程在轮流贡献数据。

规则五：连续3点中有2点落在中心线同侧的A区，也就是正负2σ到正负3σ之间。它捕捉的是均值偏移的中期信号，比规则一灵敏得多，但误报率也相应升高。实现时必须限定两点在同一侧，方向相反的A区点不能混计。

规则六：连续5点中有4点落在中心线同侧的B区及以外，也就是正负1σ以外。它捕捉的是更早期的均值偏移，是八条规则里最灵敏也最容易误报的一条，在小样本监控点上建议谨慎启用。

规则七：连续15点全部落在C区，也就是正负1σ以内。很多工程师不理解：点子都贴着中心线，不是更好吗？其实这说明过程的变异被人为压缩了，常见原因是数据造假、测量分辨率不足、或者抽样间隔不当导致点间强相关，真实变异被掩盖，这是需要警惕的异常信号。

规则八：连续8点落在中心线两侧、但都在C区之外，也就是正负1σ以外。它捕捉的是混合分布：两台均值不同、方差相近的设备数据混在一起时，点子会交替出现在上下两侧的B区或A区，形成分层的假象。

2.3 为什么不能只靠规则一

统计过程控制的核心思想是早期发现、及时干预。规则一的误报率最低，但它报警时过程往往已经偏移很大，损失已经形成。回到开头那个薄膜厚度漂移的案例，如果启用规则二或规则三，大约在第10天就会触发报警，比超限报警提前半个多月，这就是多规则组合的价值。

但规则开多了也有代价：规则越多，整体误报率越高。八条规则全部启用时，完全受控的过程上单个点被误判的概率会上升到1%到2%量级，相当于每50到100个点就可能冤枉一次好过程。所以生产环境不建议八条全开，而是根据监控点的历史表现选择子集，比如默认启用规则一、二、三、五、六，规则七、八在数据质量确认后再考虑。

图1给出了控制图分区的完整示意，并标注了规则一、规则二、规则三的典型违规形态，方便对照理解每条规则的几何含义。

三、Python实现：完整可复用的判异模块

3.1 模块整体设计

模块的设计目标有三个：输入一段数据序列和过程的均值、标准差，输出所有违反规则的点的位置和规则编号；支持对多个监控参数批量扫描；代码逻辑完全透明、参数可配置，方便团队按自己的规范调整。

为了好维护，实现上分成三个层次：底层是分区计算，把每个点映射到上A、上B、上C、下C、下B、下A、出界等区域；中层是八条规则的独立判断函数，每条规则一个函数、输入输出格式统一；上层是主入口nelson_check，负责汇总、去重、排序和结果格式化，以及针对DataFrame的批量扫描接口。

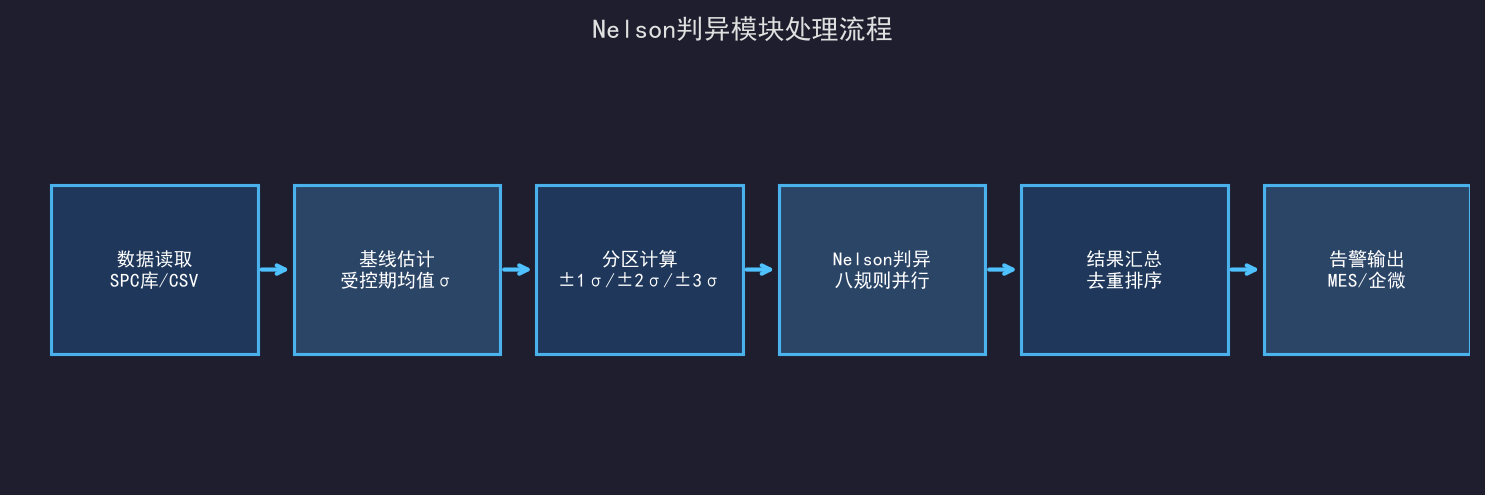

依赖只有三个：numpy负责数值计算，pandas负责批量数据处理，matplotlib负责出图。不依赖任何商业SPC库，逻辑完全透明，团队可以逐行审查，也可以按自己的规范修改阈值和窗口。图3给出了模块从数据读取到告警输出的整体处理流程。

3.2 分区计算：所有规则的地基

分区计算是所有规则的基础，函数输入数据序列、均值mu和标准差sigma，输出每个点所在的区域编号。实现上就是把每个点依次与mu加减一倍、两倍、三倍标准差做比较，落入对应的区间。需要注意浮点比较的边界情况：点严格落在分区线上时，按更靠外的区域处理，保证判定方向保守。

数据清洗也在这一层完成：空值点直接剔除并记录位置，避免污染后续计数；如果序列长度不足规则要求的最小窗口，比如少于15个点，直接返回空结果并给出提示；如果sigma为0，说明过程完全没有变异，属于异常状态，模块会抛出明确提示而不是静默返回。

3.3 规则二到规则八的实现要点

规则一实现最简单：任何一点的绝对值超过mu加3倍sigma即触发，返回该点的下标和方向，上超或下超分别标记，方便告警系统区分处理。

规则二采用计数器实现：从左到右遍历，记录以当前点为终点的连续同侧点数，方向变化就清零重计，计数达到9即标记当前点为违规点。规则三和规则二结构相同，只是比较对象从点与中心线的位置关系换成相邻两点的大小关系，严格单调的语义下，出现相等即清零。

规则四判断交替波动：比较相邻两点的符号变化，符号连续翻转计数达到14即触发。注意起始方向可能是先上后下也可能是先下后上，两种都要覆盖，不能写死一种。

规则五和规则六是窗口类规则，用滑动窗口实现：规则五对每个点取以它为终点的最近3个点窗口，窗口内同侧A区点数达到2即触发；规则六窗口宽度为5、阈值为4、区域扩大到B区及以外。滑动窗口逐点右移，保证每个可能的窗口都被检查且不重复。

规则七统计连续落在C区内的点数，任何一点跳出C区就清零，达到15触发；规则八统计连续落在C区外的点数，达到8触发，不区分上下方向。两条规则互为镜像，实现时共用同一套连续计数框架，只改区域判定条件。

所有规则函数统一返回违规点下标列表，后续既可以在控制图上标记，也可以直接输出到报表。为了便于追溯，每条规则还返回触发时的窗口起止位置，方便工程师回看原始数据。

3.4 主入口与批量扫描

主函数nelson_check接收数据序列、均值、标准差和一个规则列表参数，规则列表默认启用常用子集规则一、二、三、五、六。函数内部依次调用各规则函数，汇总所有违规点后按下标排序去重，返回结构化结果：每条记录包含违规位置、规则编号、规则名称和判定说明，方便告警系统直接消费。表2汇总了模块的完整API设计。

表2：判异模块API设计一览

批量扫描是这套模块在生产中最常用的形态：从SPC数据库或历史文件读入多个监控参数的时序数据，对每个参数用滚动基线估计均值和标准差，比如用过去25个子组的均值作为当前基线，再逐段调用nelson_check判异。pandas的groupby加apply可以轻松实现几十个参数同时扫描，几万行数据几秒内完成。

输出层提供三种形式：文本报告，打印每个参数每个违规点的规则和位置；带标记的控制图，把违规点高亮标出；CSV导出，供MES或告警系统二次消费。告警系统拿到结果后，按规则编号映射到不同响应流程：规则一直接停线检查，规则二、三通知工程师复核，规则七优先核查数据质量而不是工艺本身。

3.5 测试验证：用数据证明模块可靠

模块写完后必须验证才能上生产，验证分两步：第一步用已知模式构造数据，确认每条规则都能在自己对应的模式下被触发，且不会误触其他规则；第二步用纯随机正态数据做误报率测试，确认综合误报率在预期范围内。

我们用numpy构造了六组测试数据：正常数据、单点超限、均值偏移、单调趋势、交替波动、混合分层。每组数据跑完整八条规则，检查触发情况是否符合预期，结果汇总在表3中。六组用例全部符合预期，没有出现跨规则误触。

表3：六组构造数据的判异测试结果

误报率测试：生成一万个长度为200的纯随机正态序列，启用规则一、二、三、五、六，统计被判定为异常的比例。实测综合误报率约1.6%，与理论估计一致，说明实现没有明显的过度触发问题。同时单独测试了八条规则全开的场景，误报率约3.8%，比常用子集高一倍多，验证了前文关于规则子集选择的建议。

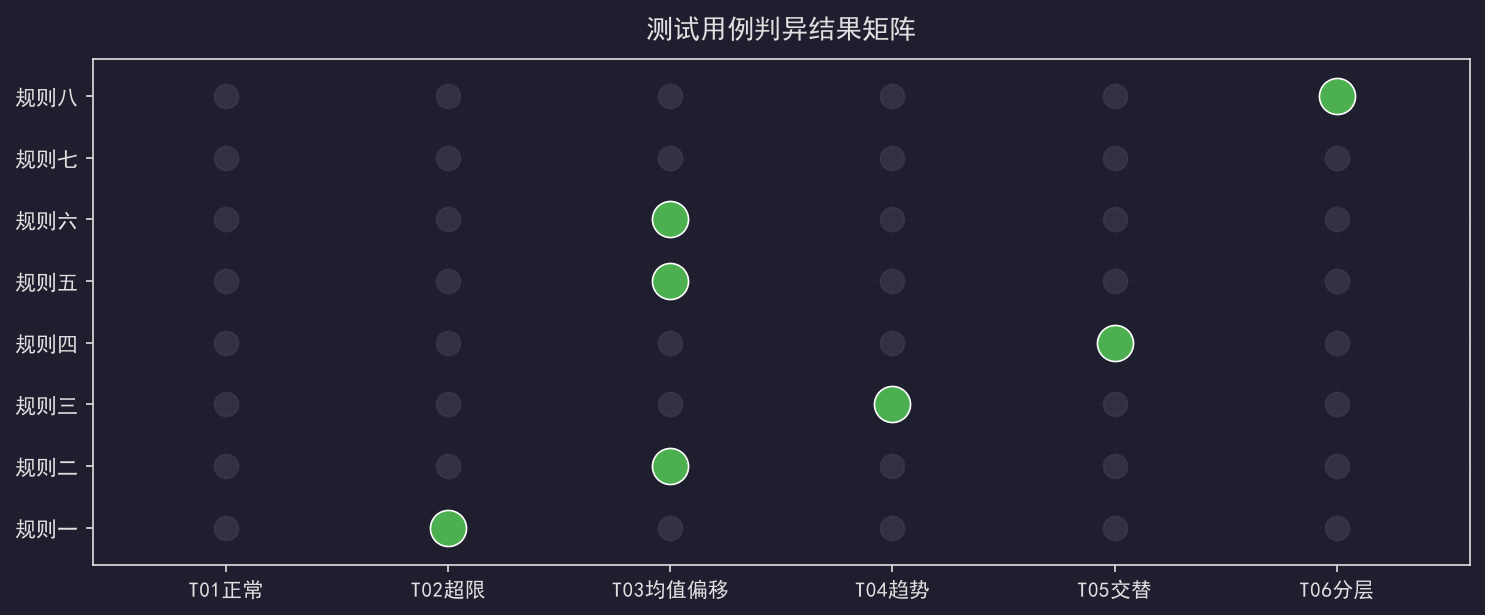

图2给出了六组测试用例的判异结果矩阵：横轴是测试用例，纵轴是八条规则，实心圆点表示该用例触发了对应规则。可以看到每组用例只触发自己的目标规则，交叉误触为零。

四、落地经验与避坑

4.1 常见错误与避坑要点

【错误1】直接用总体标准差当sigma。把所有历史数据算一个标准差就当作过程的sigma，一旦历史数据里混有异常点，控制限被拉宽，异常被掩盖。正确做法是用受控期数据估计组内标准差，或者用移动极差法估计，然后再计算控制限。

【错误2】控制限随数据滚动重算。有些团队为了让控制图好看，每加一个点就重算控制限，结果异常点被逐渐吸收进基线，图上永远不出界。控制限应该基于固定的受控基线计算，除非经过正式的基线更新评审，否则不能随意重算。

【错误3】规则七、规则八不分场景乱开。规则七对数据造假和测量分辨率问题敏感，规则八对混合分布敏感，这两个规则在数据质量差或样本量小的监控点上误报率很高。建议先在历史数据上回测，确认误报率可接受后再启用。

【错误4】忽略自相关数据。半导体工艺数据很多是强自相关的，同一腔体连续加工的批次，参数天然带有记忆性。自相关数据套用常规控制图，即使过程完全稳定，也会频繁触发规则二、规则三。遇到这类参数，要么按合适间隔重新抽样，要么先做残差控制图，直接套Nelson规则会天天误报。

【错误5】不做误报率校准就上线。八条规则全开时误报率显著升高，如果团队对误报零容忍，就要先决定启用哪几条、报警后的人工复核流程是什么，否则告警疲劳会让整套机制形同虚设。上线前务必用本厂历史数据做一次回测，记录误报率作为基线。

【错误6】告警后没有闭环。判异模块只是把异常找出来，真正解决问题靠的是OCAP异常处理流程：谁负责复核、什么时间完成、处理结果如何记录。没有闭环的告警和没有告警一样，甚至更糟，因为团队会逐渐对告警麻木。

4.2 适用场景与前提条件

这套模块适用于：已有基础SPC监控、数据点连续采样的量产Fab工序；均值图、单值图等常规控制图场景；数据基本服从正态分布或经过Box-Cox变换后的监控参数。不适用于：强自相关且未做处理的参数、样本量极少的研发阶段、计数型数据，计数型数据需要用p图、u图，判异规则体系完全不同。

使用前提有三个：有受控期基线数据用于估计均值和标准差；监控参数的采样频率和子组定义明确；团队有专人负责报警后的复核和处置闭环。满足这些前提，模块才能发挥真正的价值，否则再好的工具也只是摆设。

4.3 进阶建议：让判异机制自动运转

第一，与自动告警打通。nelson_check的输出直接对接企业微信、邮件或MES告警接口，把从发现异常到通知到人的时间从小时级压缩到分钟级。告警消息里带上违规点位置、规则编号和触发窗口，工程师收到消息就能定位，不用再打开系统翻图。

第二，规则权重分级。把规则按严重程度分三档：规则一为最高级，直接触发停线检查；规则二、三、五为中级，通知工程师在限定时间内复核；规则七、八为低级，提示优先核查数据质量。分级告警能避免所有消息一视同仁造成的噪音。

第三，定期回测调参。每季度用历史数据回测一次规则子集和窗口参数，结合误报率和漏报率的权衡调整配置。工艺条件、设备状态都会随时间变化，判异参数也需要跟着校准，让机制持续贴近本厂实际。
