半导体MES系统架构实战：从模块设计到工单状态机实现

【摘要】

本文系统梳理MES 制造执行系统领域的核心问题与落地路径。ThinkPHP6 + Vue3 + Python 状态机 | FAB工单管理 | SECS-GEM集成 | 数字孪生展望。全文围绕「问题背景：一次工单数据丢失引发的深思、技术原理：MES模块架构与核心通信协议、实战案例：ThinkPHP6 + Vue3 搭建FAB工单管理系统、效果对比：三种MES实施路径横向评测、实施建议：MES分阶段导入与避坑指南」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：半导体智能制造 | MES工程师实战笔记 https://blog.csdn.net/yeflashzhihui。补充说明：MES 的定位是承上启下的中间层：向上承接 ERP 的计划与订单，向下衔接设备与人员，负责把「计划做什么」变成「现场怎么做的记录」。因此 MES 的价值不仅在于执行，更在于产生完整、可信的过程数据。

【核心要点】

• 问题背景：一次工单数据丢失引发的深思：2024年初，某8英寸晶圆代工厂在日常生产中遭遇了一次看似寻常却后果严重的技术故障：MES系统在进行批次（Lot）状态迁移时，…
• 技术原理：MES模块架构与核心通信协议：现代半导体MES系统通常由六大核心模块构成，各司其职、协同工作：
• 实战案例：ThinkPHP6 + Vue3 搭建FAB工单管理系统：本案例针对某6英寸化合物半导体Fab，采用前后端分离架构：后端基于ThinkPHP6提供RESTful API，…
• 效果对比：三种MES实施路径横向评测：从定制化程度、实施成本、交付周期、接口兼容性和运维难度五个维度，对自研MES、SAP MES和国外商用MES（如Applied Materials FABWor…
• 实施建议：MES分阶段导入与避坑指南：第一步：摸底现状。梳理Fab当前机台清单（EQ Master）、工艺路线（Route）和质量管控点（QC Point），形成需求矩阵。
• 进阶方向：AI融合、数字孪生与MES上云：基于MES积累的时序工艺数据（温度、压力、功率曲线），可构建LSTM神经网络预测设备健康状态（PHM，…

【适用场景】

• MES 选型评估与功能边界划分。
• 工单执行流程不畅、状态混乱的治理。
• 追溯链断裂问题的定位与补齐。
• MES 与 ERP、设备层的数据集成设计。

ThinkPHP6 + Vue3 + Python 状态机 | FAB工单管理 | SECS-GEM集成 | 数字孪生展望

一、问题背景：一次工单数据丢失引发的深思

2024年初，某8英寸晶圆代工厂在日常生产中遭遇了一次看似寻常却后果严重的技术故障：MES系统在进行批次（Lot）状态迁移时，因网络闪断导致工单状态机未能完成原子写入，后台数据库中三条关键批次的WIP（Work In Process，在制品）记录出现不一致。结果，生产计划系统误判产能，调度端发出错误指令，最终导致整批晶圆需要重新清洗光刻层，直接经济损失超过200万元，客户投诉接踵而至。

这并非孤例。根据国际半导体制造协会（SEMI）的统计数据，FAB生产中约23%的非计划停机事件与MES系统数据完整性问题直接相关。工单状态机作为MES的数据心脏，一旦出现状态丢失、迁移失败或竞态条件，轻则影响单批次，重则导致整条产线瘫痪。

本文将从实战出发，系统梳理半导体MES的模块架构、接口协议与工单状态机实现，提供一套基于ThinkPHP6+Vue3+Python的FAB工单管理完整解决方案，帮助工程师在真实项目中快速落地。

二、技术原理：MES模块架构与核心通信协议

2.1 MES六大核心模块

现代半导体MES系统通常由六大核心模块构成，各司其职、协同工作：

EAP（Equipment Automation Program，设备自动化程序）：负责设备通信、程序下载与运行控制，是MES与机台的桥梁。

RMS（Recipe Management System，配方管理系统）：管理机台工艺配方（Recipe），支持版本控制与在线下发，确保参数一致性。

MCS（Move Control System，移动控制系统）：控制晶圆批次Lot（批次，Lot）在设备间的流转与搬运，是FAB物流的核心调度引擎。

WMS（Warehouse Management System，仓储管理系统）：管理晶圆盒（FOUP）、原材料与在制品库存，支持JIT配送模式。

QMS（Quality Management System，质量管理系统）：采集SPC（统计过程控制）数据，执行量测管理、异常报警与批次质量追溯。

PMC（Process Monitoring & Control，过程监控系统）：实时监控设备OEE（设备综合效率）、报警日志与工艺参数漂移。

插入图1：MES系统架构图：

（图：图1_MES系统架构.png）

2.2 SECS-GEM / REST API 集成方案

MES与机台之间的通信主流采用SEMI制定的SECS-II/GEM（Generic Equipment Model）标准，传输层基于TCP/IP的HSMS（High-Speed SECS Message Services）协议。

SECS-GEM定义了设备状态机（Control State Model）、事件报告（Event Report）和变量收集（Variable Collection）三大核心机制。MES系统通过GEM Host端发起连接，完成：

建立HSMS TCP连接，执行S1F13（Are You There）握手

切换设备状态：REMOTE模式锁定本地操作

订阅S2F33（Event Report Link）获取机台实时事件

通过S6F11（Event Data Upload）拉取批次工艺数据

对于与ERP、MES前端（Vue3 Dashboard）等异构系统对接，现代MES普遍采用RESTful API作为内部服务总线。API设计遵循以下规范：

资源路径：/api/v1/wip/lots/{lot_id}/move

幂等性：使用HTTP PUT进行状态迁移，配合ETag乐观锁

认证：OAuth 2.0 + JWT Token

异步任务：Webhook回调 + 轮询确认

三、实战案例：ThinkPHP6 + Vue3 搭建FAB工单管理系统

3.1 系统总体设计

本案例针对某6英寸化合物半导体Fab，采用前后端分离架构：后端基于ThinkPHP6提供RESTful API，前端基于Vue3 + Element Plus构建工单管理界面，Python后台守护进程处理SECS-GEM数据采集与状态机逻辑。

数据库采用MySQL 8.0（工单主数据）+ Redis（实时WIP缓存）+ InfluxDB（时序工艺数据）：

3.2 核心数据库设计（工单模块）

CREATE TABLE `fab_lot` (
  `id` BIGINT UNSIGNED AUTO_INCREMENT PRIMARY KEY,
  `lot_no` VARCHAR(32)  NOT NULL UNIQUE COMMENT '批次号',
  `product_id` VARCHAR(32) NOT NULL COMMENT '产品型号',
  `qty` INT UNSIGNED NOT NULL DEFAULT 0 COMMENT '投片数量',
  `status` ENUM('WAIT','RUN','HOLD','FINISH','SCRAP')
             NOT NULL DEFAULT 'WAIT' COMMENT '批次状态',
  `current_eq` VARCHAR(32) DEFAULT NULL COMMENT '当前设备',
  `priority` TINYINT DEFAULT 5 COMMENT '优先级 1-10',
  `route_id` VARCHAR(32) NOT NULL COMMENT '工艺路线',
  `created_at` DATETIME DEFAULT CURRENT_TIMESTAMP,
  `updated_at` DATETIME ON UPDATE CURRENT_TIMESTAMP,
  INDEX idx_status (status),
  INDEX idx_lot_no (lot_no)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4;

3.3 Python工单状态机 + WIP移动核心实现

# -*- coding: utf-8 -*-
"""工单状态机 - 晶圆批次WIP迁移逻辑"""
from enum import Enum
from dataclasses import dataclass
from datetime import datetime

class LotState(Enum):
    WAIT = "WAIT"   # 待上线
    RUN  = "RUN"    # 生产中
    HOLD = "HOLD"   # 暂停
    FIN  = "FINISH" # 完成
    SCRAP = "SCRAP" # 报废

@dataclass
class WipMove:
    lot_no: str
    from_state: LotState
    to_state: LotState
    reason: str = ""
    operator: str = "SYSTEM"
    ts: datetime = None

class LotStateMachine:
    TRANSITIONS = {
        LotState.WAIT:  {LotState.RUN, LotState.HOLD, LotState.SCRAP},
        LotState.RUN:   {LotState.FIN, LotState.HOLD, LotState.SCRAP},
        LotState.HOLD:  {LotState.RUN, LotState.SCRAP},
        LotState.FIN:   set(),
        LotState.SCRAP: set(),
    }

    def move(self, lot_no: str, cur: LotState,
             target: LotState, reason: str = "",
             operator: str = "SYSTEM") -> WipMove:
        if target not in self.TRANSITIONS.get(cur, set()):
            raise ValueError(
                f"[WIP] Lot {lot_no}: 非法迁移 {cur.value} -> {target.value}")
        print(f"[WIP MOVE] {lot_no}: {cur.value} -> {target.value}"
              f" | 操作员:{operator} | 原因:{reason}")
        return WipMove(lot_no, cur, target, reason, operator)

if __name__ == "__main__":
    sm = LotStateMachine()
    wips = [
        sm.move("LOT-2024-001", LotState.WAIT, LotState.RUN),
        sm.move("LOT-2024-002", LotState.RUN,  LotState.HOLD, "腔室异常"),
        sm.move("LOT-2024-003", LotState.RUN,  LotState.FIN),
    ]
    for w in wips: print(f"  {w.lot_no} -> {w.to_state.value}")

MES 的数据模型是整个系统的地基：物料、设备、工序、工单、批次五类主数据的编码规则与关联关系一旦确定，后续所有功能都建立在其上。模型设计不当会在系统运行一段时间后集中爆发为数据不一致问题。

四、效果对比：三种MES实施路径横向评测

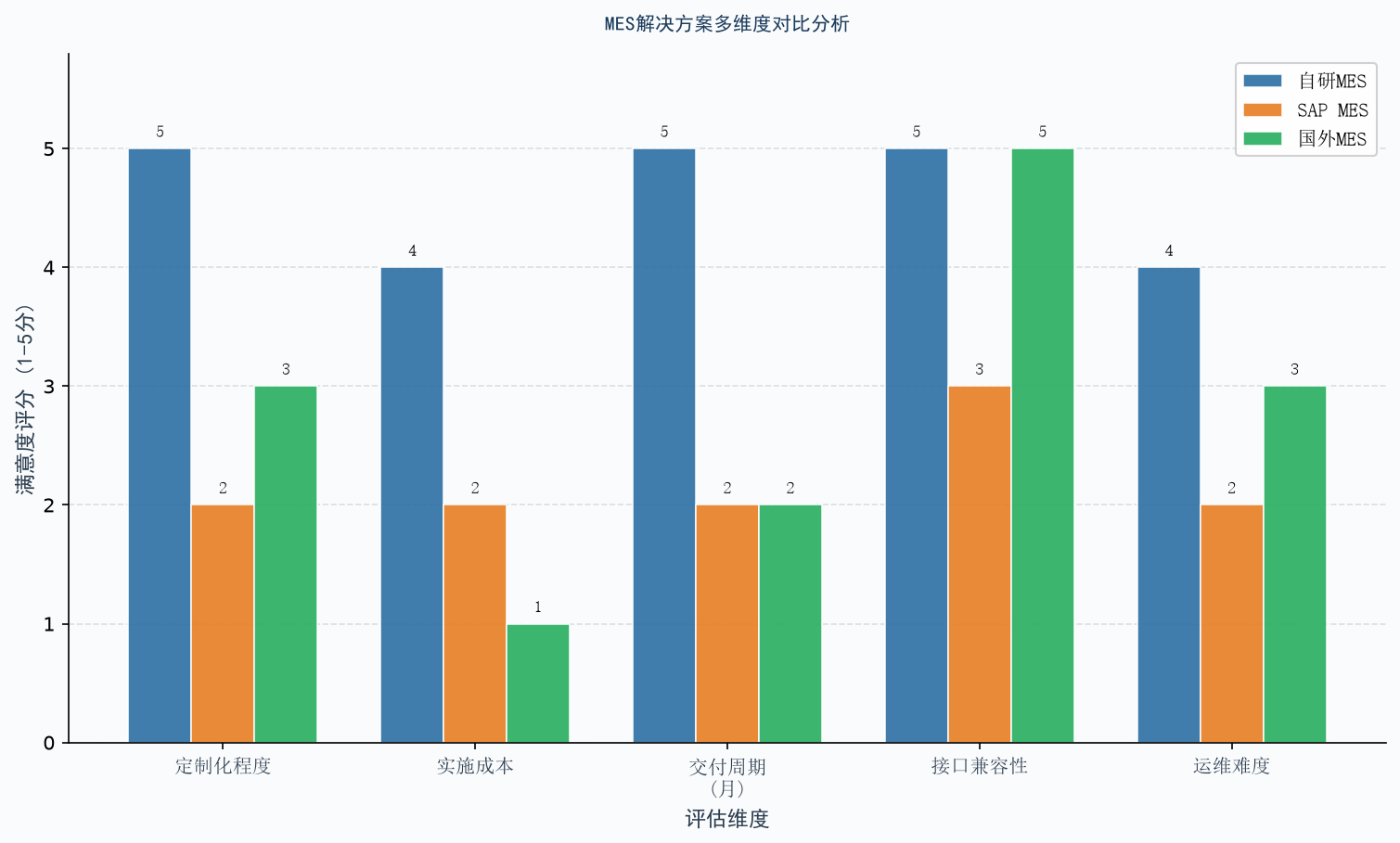

从定制化程度、实施成本、交付周期、接口兼容性和运维难度五个维度，对自研MES、SAP MES和国外商用MES（如Applied Materials FABWorks）进行对比：

（图：图2_模块功能对比.png）

结论：对于中小型Fab（8英寸及以下），自研MES在成本和交付速度上优势显著，核心难点在于SECS-GEM协议栈实现与工单状态机的稳定性保障；对于12英寸先进制程Fab，建议采用国外商用MES作为底座，辅以自研应用层模块。

工单状态机是 MES 架构的核心。工单从创建、下达、开工、暂停、完工到关闭，每一状态的转换条件、权限与副作用（如扣料、报工、触发质检）都必须明确定义，否则会出现数据不一致。

五、实施建议：MES分阶段导入与避坑指南

5.1 选型评估三步法

第一步：摸底现状。梳理Fab当前机台清单（EQ Master）、工艺路线（Route）和质量管控点（QC Point），形成需求矩阵。

第二步：差距分析。对照MES功能清单（EAP/RMS/MCS/WMS/QMS/PMC），标注自研可行性与外采必要性。

第三步：POC验证。选取一条代表性产线（如扩散区Diffusion），部署MVP版本，观察WIP准确率是否达到99.5%以上再全量推广。

5.2 分阶段导入路线图

Phase 1（0-3月）：工单管理 + 基础WIP追踪，优先覆盖光刻Litho和扩散Diff区。

Phase 2（3-6月）：EAP对接 + RMS配方下发，实现SECS-GEM全设备覆盖。

Phase 3（6-12月）：QMS SPC上线 + WMS JIT配料，达成全线MES闭环。

Phase 4（12月+）：PMC OEE分析 + 数据湖建设，为AI异常预测做准备。

5.3 数据标准化与接口规范

数据标准化是MES成功的基石。建议在导入之初即建立FAB主数据（Master Data）体系：

设备编码遵循SEMI E87（Carrier Management）规范

工艺参数采用SECS-II S2F31格式传输，变量命名统一驼峰式

工单ID采用 Lot No + Wafer No 双码制，如 LOT-2024-001-W01

REST API统一响应格式：{code, message, data, timestamp, trace_id}

MES 的失败原因里，技术问题通常排在组织问题之后。工艺路线不稳定、职责边界不清、编码体系混乱这三类前置问题未解决时，系统上线只会把混乱数字化。

六、进阶方向：AI融合、数字孪生与MES上云

6.1 MES + AI：预测性维护与异常根因分析

基于MES积累的时序工艺数据（温度、压力、功率曲线），可构建LSTM神经网络预测设备健康状态（PHM，Prognostics and Health Management）。当腔室温度偏移超过3σ时，系统自动触发HOLD工单并推送预警，将被动响应转变为主动预防。根据Intel Fab厂实测数据，AI预测模型可将非计划停机减少35%。

6.2 数字孪生：Fab虚拟镜像

数字孪生（Digital Twin）将物理Fab完整映射为3D虚拟工厂，MES作为数据中枢实时驱动孪生体状态更新。工程师可在虚拟环境中预演工艺调整方案（如刻蚀功率提升10%）的效果，确认无误后再下发到真实机台，大幅降低试错成本与良率风险。

6.3 MES上云：弹性扩展与全球协同

采用Kubernetes容器化部署MES微服务（EAP、MCS、QMS各自独立部署），结合华为云/阿里云FAB专属Region，可实现跨Fab产能协同调度。5G专网+MEC边缘计算进一步缩短SECS-GEM数据传输时延至10ms以内，满足先进制程对实时控制的严苛要求。

--- 互动与反馈 ---

你们Fab目前使用的是什么MES系统？在实施过程中遇到过哪些坑？欢迎在评论区分享你的实战经验，我们一起探讨！

关于MES上云和AI预测性维护，你最关心哪个方向的技术实现？有没有具体的业务场景想讨论？留言告诉我，下期安排！

半导体智能制造 | MES工程师实战笔记

https://blog.csdn.net/yeflashzhihui

---

【常见坑】

• 2024年初，某8英寸晶圆代工厂在日常生产中遭遇了一次看似寻常却后果严重的技术故障：MES系统在进行批次（Lot）状态迁移时，因网络闪断导致工单状态机未能完成原子写入，后台数据库中三条关键批次的WIP（Work In Process，在制品）记录出现不一致。
• 这并非孤例。根据国际半导体制造协会（SEMI）的统计数据，FAB生产中约23%的非计划停机事件与MES系统数据完整性问题直接相关。工单状态机作为MES的数据心脏，一旦出现状态丢失、迁移失败或竞态条件，轻则影响单批次，重则导致整条产线瘫痪。
• 结论：对于中小型Fab（8英寸及以下），自研MES在成本和交付速度上优势显著，核心难点在于SECS-GEM协议栈实现与工单状态机的稳定性保障；对于12英寸先进制程Fab，建议采用国外商用MES作为底座，辅以自研应用层模块。
• 数字孪生（Digital Twin）将物理Fab完整映射为3D虚拟工厂，MES作为数据中枢实时驱动孪生体状态更新。工程师可在虚拟环境中预演工艺调整方案（如刻蚀功率提升10%）的效果，确认无误后再下发到真实机台，大幅降低试错成本与良率风险。
• 你们Fab目前使用的是什么MES系统？在实施过程中遇到过哪些坑？欢迎在评论区分享你的实战经验，我们一起探讨！

常见问题（FAQ）

Q：MES 和 ERP 到底谁管什么？

A：简单区分：ERP 管「要不要做、要多少、成本多少」，面向计划与财务；MES 管「怎么做、做得怎么样」，面向现场执行与过程数据。两者的交界通常在工单下达与完工回报，边界设计不清就会出现重复录入与口径冲突。

Q：为什么很多 MES 项目最终效果不佳？

A：排除供应商能力因素后，主因通常有三个：基础数据未治理、业务流程本身不稳定、以及项目被当作纯 IT 项目而缺少工艺与现场的深度参与。三者都会让系统沦为电子台账。

Q：MES 上线后如何评价它是否成功？

A：建议用过程指标而非功能清单衡量：数据录入的及时率与准确率、追溯完整率、异常响应时长、工单执行周期等。若这些指标没有改善，功能再多也不构成成功。

Q：小工厂有必要上 MES 吗？

A：取决于复杂度而非规模。工序多、批次追溯要求高、良率需要精细化管理的场景有价值；工序简单、品种单一的车间，用轻量的工单与报表工具往往更划算。核心判断标准是「是否需要过程数据来支撑决策」。

Q：MES 与 SPC 系统是什么关系？

A：SPC 是 MES 可集成的能力之一，也可以独立部署。由 MES 提供工序与批次上下文，SPC 负责统计监控，两者结合才能定位到「哪个批次在哪个工序出了偏差」。若各自独立运行，数据关联会变得困难。

Q：MES 上线后数据不准，从哪查起？

A：按嫌疑顺序查三类原因：录入环节（是否事后补录、有无必填校验）、集成环节（上下游系统的语义与口径是否一致）、以及主数据（编码是否一物多码或一码多物）。实践中录入环节的问题最常见，而主数据问题影响最深远。

【总结】

MES 制造执行系统的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。半导体智能制造 | MES工程师实战笔记 https://blog.csdn.net/yeflashzhihui。功能边界可依据 ISA-95 的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
• AP（Action Priority，措施优先级）：按严重度、发生度、探测度的组合直接划分高/中/低优先级，替代单纯依赖 RPN 排序。　工程意义：解决了 RPN 相同但风险性质完全不同的问题。
• WIP（Work In Process，在制品）：处于生产流程中尚未完工的产品或批次。　工程意义：WIP 金额与停留时间过高意味着流程存在瓶颈或积压。
• Lot（Lot，批次）：作为生产、追溯与质量判定基本单位的一组产品。　工程意义：批次粒度设计要在追溯精度与管理成本之间取平衡。
• CP（Chip Probing，晶圆针测）：用探针卡对晶圆上每颗芯片进行功能与参数测试，并生成 Bin Map。　工程意义：CP 良率是判断是否继续封装的主要依据。
• SPC（Statistical Process Control，统计过程控制）：用控制图等统计方法对过程进行实时监控，区分随机波动与异常波动的管理方法。　工程意义：是把「事后检验」变为「过程预防」的核心工具。
• OEE（Overall Equipment Effectiveness，设备综合效率）：由可用率、性能率、良品率相乘得到的设备效率综合指标。　工程意义：单一数字便于横向比较，但必须拆解到六大损失才能定位问题。
• Digital Twin（Digital Twin，数字孪生）：在数字空间中建立与物理实体同步映射的模型，用于仿真、预测与优化。　工程意义：价值取决于模型保真度与数据同步频率的平衡。
• ISA-95（ISA-95 / IEC 62264，企业控制系统集成标准）：定义企业层到现场层五级功能模型（L0~L4）与接口的国际标准。　工程意义：MES 功能边界与集成接口设计的基本依据。

相关阅读

• 半导体FAB MES工单管理与WIP物料管控实战：从踩坑到方案落地的完整指南
• 半导体批次追溯与良率分析：MES系统实战全流程
• 半导体FAB在制品动态派工调度算法实战
• MES与ERP集成：工单/物料/成本的数据打通

进阶：MES 制造执行系统的通用工程判据

MES 的定位是承上启下的中间层

MES 的定位是承上启下的中间层：向上承接 ERP 的计划与订单，向下衔接设备与人员，负责把「计划做什么」变成「现场怎么做的记录」。因此 MES 的价值不仅在于执行，更在于产生完整、可信的过程数据。

功能边界可依据 ISA-95 的五级模型划定

功能边界可依据 ISA-95 的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。

追溯能力依赖数据的完整性而非系统的复杂度

追溯能力依赖数据的完整性而非系统的复杂度。追溯链要求在物料批次、设备、参数、人员、时间五个维度上都留有记录，任何一环缺失都会让追溯在关键节点断裂。
