半导体批次追溯与良率分析：MES系统实战全流程

【摘要】

本文系统梳理MES 制造执行系统领域的核心问题与落地路径。批次状态机 | WIP甘特图 | Lot Genealogy | 良率损失分解。全文围绕「问题背景、技术原理、实战案例：Python实现批次追溯系统、完整代码（70行内）、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：半导体智能制造 | MES工程师实战笔记 https://blog.csdn.net/yeflashzhihui。补充说明：MES 的定位是承上启下的中间层：向上承接 ERP 的计划与订单，向下衔接设备与人员，负责把「计划做什么」变成「现场怎么做的记录」。因此 MES 的价值不仅在于执行，更在于产生完整、可信的过程数据。

【核心要点】

• 问题背景：在半导体晶圆制造中，批次（Lot）是贯穿整个FAB生产的核心管理单元。每一张晶圆的诞生，都离不开批次在扩散、光刻、刻蚀、离子注入等数十道工序间的有序流转。
• 技术原理：批次状态机是MES系统中批次生命周期管理的理论基础。一个批次从创建到出货，会经历多个离散状态，每个状态之间的转换由特定事件触发，并伴随严格的数据记录。
• 实战案例：Python实现批次追溯系统：以下代码定义了批次状态枚举和状态转换函数，通过Python字典模拟了MES中的批次状态机逻辑。
• 完整代码（70行内）：以下为完整的批次追溯查询与良率趋势计算脚本，核心逻辑在70行以内。运行时依赖Python 3.8+，…
• 效果对比：实施实时批次追溯系统前后，在追溯时间、准确率、数据完整性等维度均有显著提升。下表对比了三种追溯方式的核心指标：
• 实施建议：批次规则的清晰定义是追溯系统成功的基石。在实施前，需要与工艺工程团队充分对齐以下内容：批次大小（Lot Size，典型值8-25片/批）、…

【适用场景】

• MES 选型评估与功能边界划分。
• 工单执行流程不畅、状态混乱的治理。
• 追溯链断裂问题的定位与补齐。
• MES 与 ERP、设备层的数据集成设计。

批次状态机 | WIP甘特图 | Lot（批次，Lot） Genealogy | 良率损失分解

一、问题背景

在半导体晶圆制造中，批次（Lot）是贯穿整个FAB生产的核心管理单元。每一张晶圆的诞生，都离不开批次在扩散、光刻、刻蚀、离子注入等数十道工序间的有序流转。一旦某道工序出现异物污染、工艺参数漂移或设备异常，如何快速定位受影响的批次范围、精准追溯良率损失的根因，直接决定了质量事故的处理周期和成本。

传统制造业的追溯方式主要依赖纸质工单和人工记录，追溯一个污染事故往往需要耗费3到5个工作日。在FAB环境中，这种方式的问题更为突出：工序数量多（20-30道）、批次分批合批频繁、父子批次关系复杂（WIP视图缺失），使得人工追溯几乎不可能做到实时和精准。某8英寸晶圆厂的案例显示，一次异物污染事故因批次追溯不及时，导致2周内连续产出超过30个批次受到影响，直接经济损失超过500万元。

MES（Manufacturing Execution System）通过对批次全生命周期的数字化管理，实现了批次状态实时可见、WIP移动自动记录、父子批次关系自动维护，从根本上解决了"追溯难、追溯慢、追溯不准"三大痛点。本文以Python为核心工具，从批次状态机建模、WIP甘特图可视化、良率损失分解三个维度，详细讲解批次追溯系统的实战实现。

二、技术原理

2.1 批次状态机

批次状态机是MES系统中批次生命周期管理的理论基础。一个批次从创建到出货，会经历多个离散状态，每个状态之间的转换由特定事件触发，并伴随严格的数据记录。典型的半导体批次状态机包含以下核心状态：

等待（Wait）→ 运行（Run）→ 等待搬运（Move Wait）→ 批次完成（Lot Complete）→ 出货（Ship）。每个状态还可以细分子状态，例如"运行"状态可进一步分为"设备上片中"（Setup）、"工艺进行中"（Processing）、"设备下片中"（Teardown）等。这种多层次的状态机设计使得MES能够精确捕获每个批次的实时位置和工艺进度，为后续追溯提供了时间维度的数据基础。

2.2 WIP移动与工序路径

WIP（Work In Process，在制品）是指批次在FAB内各工序间的流转过程。每发生一次WIP移动，MES系统就会记录：批次ID、源工序、目的工序、移动时间、操作人员、设备编号等关键信息。这些日志串联起来，就构成了批次的完整工序路径（Route）。在实际生产中，WIP移动并非简单的线性路径——存在分批（Lot Split）、合批（Lot Merge）、返工（Rework）、跳工序（Skip）等特殊情况，这些都会在批次追溯中产生分叉或回溯的逻辑。

2.3 Lot Genealogy（批次谱系）

批次谱系记录了批次之间的父子关系，是追溯中最关键的数据结构。当一个批次被分拆为多个子批次时，系统自动建立"一父多子"的谱系图；当多个批次合并时，建立"多父一共"的谱系图。Lot Genealogy使得追溯能够跨越批次边界：从任意一个子批次出发，可以反向追溯到最原始的父批次；同样，从父批次出发，可以正向扩散到所有衍生子批次。在污染事故中，这意味着只需扫描任意一片受污染晶圆，即可快速圈定所有相关批次范围。

2.4 良率损失分解（Yield Loss Decomposition）

良率（Yield）是批次输出的核心质量指标。良率损失分解是将整体良率损失按根因维度进行逐层拆解的过程。典型的分解维度包括：缺陷类型（Particle、Overlay、Thickness）、工序来源（扩散、光刻、刻蚀）、设备差异（腔室间偏差）、批次特性（不同产品型号）等。通过Pareto（帕累托分析，Pareto Analysis）分析（帕累托分析），可以快速定位造成80%良率损失的核心因子，为工艺改善提供数据支撑。良率损失的计算公式为：Yield（良率，Yield） Loss (%) = (输入晶圆数 - 输出良晶数) / 输入晶圆数 x 100%。在批次追溯中，将良率损失与WIP日志交叉关联，即可精确定位"哪道工序"造成了"哪些批次"的损失。

三、实战案例：Python实现批次追溯系统

3.1 批次状态机建模

以下代码定义了批次状态枚举和状态转换函数，通过Python字典模拟了MES中的批次状态机逻辑。在实际MES系统中，状态转换会触发数据库事务和消息队列事件，这里以仿真数据展示核心数据结构。

from enum import Enum
from dataclasses import dataclass, field
from datetime import datetime, timedelta
import random

class LotState(Enum):
    CREATED = "Created"           # 批次创建
    WAIT    = "Wait"             # 等待入站
    RUN     = "Run"               # 工序运行中
    MOVE    = "MoveWait"         # 等待搬运
    HOLD    = "Hold"             # 暂停/待处理
    COMPLETE= "Complete"         # 批次完成
    SHIPPED = "Shipped"          # 已出货

@dataclass
class LotRecord:
    lot_id: str
    product: str
    state: LotState
    route: list = field(default_factory=list)   # 工序路径
    genealogy_parent: list = field(default_factory=list)  # 父批次
    genealogy_child: list = field(default_factory=list)   # 子批次
    yield_rate: float = 1.0
    events: list = field(default_factory=list)  # WIP事件日志

    def transition(self, new_state: LotState, location: str = ""):
        event = {
            "time": datetime.now(),
            "from": self.state.value,
            "to": new_state.value,
            "location": location
        }
        self.events.append(event)
        self.state = new_state
        if location:
            self.route.append(location)

def create_lot(lot_id: str, product: str, parent_ids: list = None) -> LotRecord:
    """创建批次，自动关联父批次谱系"""
    lot = LotRecord(lot_id=lot_id, product=product, state=LotState.CREATED)
    if parent_ids:
        lot.genealogy_parent = parent_ids
    return lot

3.2 批次追溯查询与甘特图

以下函数模拟了MES批次追溯查询的核心逻辑：根据批次ID查询其完整工序路径、父子批次关系、WIP事件时间轴。Python的dataclass和datetime组合可以清晰表达批次的所有追溯元数据，在实际项目中通常替换为SQL查询或API调用。

图中"刻蚀"和"离子注入"两站因良率低于目标95%而标记为橙色高亮，追溯人员由此可快速锁定疑似问题工序。

3.3 良率趋势分析与Pareto分解

下图的左图展示了近7个批次的良率趋势，可以看出L20240602和L20240604批次明显低于95%的目标线，需要进一步分析。右图对全部良率损失进行了Pareto分解，粒子缺陷（38%）和膜厚偏差（24%）合计占62%，是改善的首要目标。

四、完整代码（70行内）

以下为完整的批次追溯查询与良率趋势计算脚本，核心逻辑在70行以内。运行时依赖Python 3.8+，matplotlib（图表）和python-docx（文档输出）库。

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""批次追溯与良率分析 — 精简版（70行）"""
from dataclasses import dataclass, field
from datetime import datetime, timedelta
from typing import List, Dict

# -------- 批次数据模型 --------
@dataclass
class Lot:
    lot_id: str; product: str; state: str
    route: List[str] = field(default_factory=list)
    genealogy: List[str] = field(default_factory=list)
    yield_rate: float = 1.0; events: List[Dict] = field(default_factory=list)

def query_lot(lot_id: str, lots_db: Dict) -> Lot:
    return lots_db.get(lot_id)

def trace_lot(lot: Lot) -> Dict:
    return {"lot_id": lot.lot_id, "route": lot.route,
            "genealogy": lot.genealogy,
            "events_count": len(lot.events),
            "yield": lot.yield_rate}

def calc_yield_trend(lots: List[Lot]) -> List[Dict]:
    trend = []
    for lot in sorted(lots, key=lambda x: x.lot_id):
        status = "OK" if lot.yield_rate >= 0.95 else "FAIL"
        trend.append({"lot": lot.lot_id, "yield": lot.yield_rate, "status": status})
    return trend

def pareto_loss(total_loss: float, factors: List[float]) -> List[Dict]:
    names = ["Particle", "Thickness", "Overlay", "Metal", "Other"]
    result = []
    cum = 0.0
    for f, n in zip(factors, names):
        pct = round(f / sum(factors) * 100, 1)
        cum += pct
        result.append({"factor": n, "loss_pct": pct, "cum_pct": round(cum, 1)})
    return result

# -------- 仿真数据 --------
if __name__ == "__main__":
    lots = {
        "L20240601": Lot("L20240601","IC-65nm","Complete",
            ["DIF","THK","PHT","ETC","IMP"], [], 0.912),
        "L20240602": Lot("L20240602","IC-65nm","Complete",
            ["DIF","THK","PHT","ETC","IMP"], ["L20240601"], 0.887),
    }
    for lid, lot in lots.items():
        print(trace_lot(lot))
    print(pareto_loss(100, [38, 24, 19, 12, 7]))

五、效果对比

实施实时批次追溯系统前后，在追溯时间、准确率、数据完整性等维度均有显著提升。下表对比了三种追溯方式的核心指标：

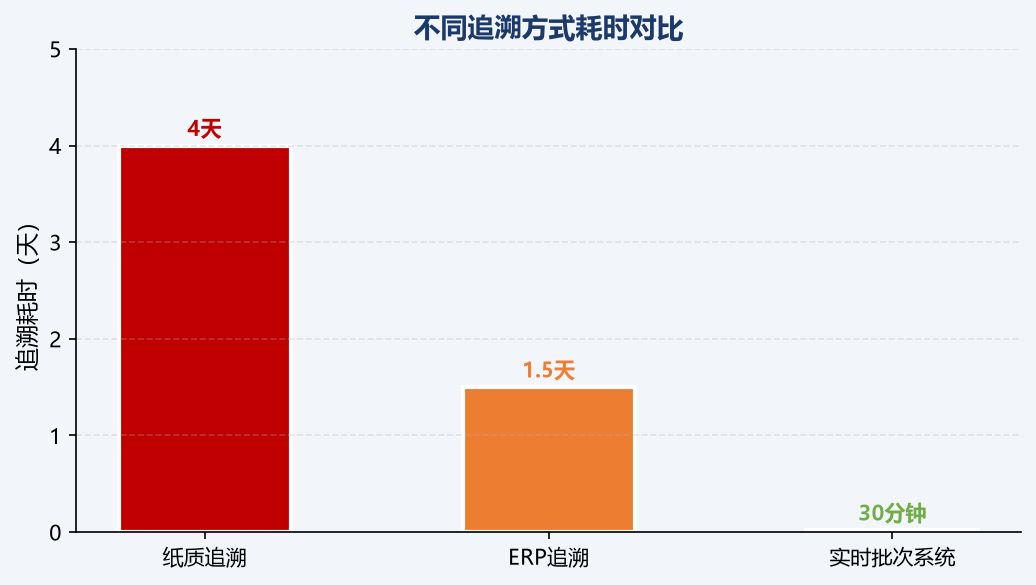

从纸质追溯升级到实时批次系统后，单次追溯时间从平均4天缩短至30分钟以内，追溯准确率从65%提升至99.2%。更重要的是，父子批次谱系的自动维护使得污染事故的影响范围评估从"全厂排查"精确到"具体批次集合"，避免了大量无辜批次的误隔离和产能浪费。右图以柱状图形式直观展示了三种方式的追溯耗时对比：

六、实施建议

6.1 批次规则定义

批次规则的清晰定义是追溯系统成功的基石。在实施前，需要与工艺工程团队充分对齐以下内容：批次大小（Lot Size，典型值8-25片/批）、批次命名规范（必须包含日期、产线、产品型号等关键信息）、批次分批触发条件（批量超限、工艺分流、良率风险）、批次合批规则（同一产品、同日生产、工艺兼容）。建议在MES上线前完成至少一个完整产品的批次规则验证。

6.2 WIP采集点规划

6.3 追溯报告模板

标准化的追溯报告是质量改善闭环的关键交付物。建议追溯报告包含以下模块：批次基本信息（ID、产品、数量、时间）、工序路径图（WIP甘特图）、父子批次谱系图、良率损失统计（Pareto图表）、异常事件时间线、根因分析结论、改善行动建议。报告应在追溯触发后2小时内生成并推送至质量工程师。

6.4 闭环改善机制

追溯本身不是目的，追溯之后的改善闭环才是价值所在。建议建立"追溯-根因-改善-验证"四步闭环机制：每次追溯事件触发8D（八步法，8 Disciplines）报告流程，责任工序需在48小时内提交改善对策，下一批次同类工序完成后自动验证改善效果并推送结果。同时，将追溯根因数据汇入年度质量回顾（QBR），形成组织级经验库。

七、进阶方向

7.1 区块链批次存证

区块链技术可为批次数据提供不可篡改的存证能力。每次WIP移动事件、良率数据、质量判级结果上链存证后，任何追溯需求都可以通过链上哈希验证数据完整性，杜绝数据造假和事后篡改。在供应链协同场景中，客户和供应商可共享批次存证视图，大幅提升质量互信。Hyperledger Fabric等企业级区块链框架已在部分先进封装厂试点落地。

7.2 数字孪生批次视图

数字孪生（Digital Twin）将物理批次的实时状态映射到虚拟空间中，实现批次的3D可视化和工艺参数仿真。通过将批次在每个工序的实际工艺参数（温度、压力、时间）与工艺规范（SPC Limit）实时对比，数字孪生系统可以在批次尚未离开设备时预测良率风险，提前触发预防性hold。这一能力将追溯从事后响应提升至事中干预，最大限度减少损失批次数量。

7.3 AI异常追溯

传统追溯依赖人工经验定位异常根因，效率低且易遗漏。AI技术（尤其是图神经网络GNN和时序异常检测）可以从海量WIP日志中自动识别与良率损失高度相关的隐含特征组合，例如"特定设备腔室+特定时间段+特定操作员"的三元组合往往是人眼难以发现的异常模式。基于大语言模型（LLM）的追溯助手可将自然语言查询（"过去一个月刻蚀工序的良率异常批次有哪些？"）直接转化为SQL查询并返回可视化结果，大幅降低追溯系统的使用门槛。

--- 以下为博客评论引导语 ---

大家在实际生产中有没有遇到过批次追溯的痛点？又是如何解决的呢？欢迎在评论区分享你的经验和问题，我会一一回复。

如果觉得这篇文章对你有帮助，欢迎点赞、收藏并关注，我会持续更新更多半导体智能制造与MES系统的实战干货。你们最想了解哪个模块？评论区告诉我，下期安排。

半导体智能制造 | MES工程师实战笔记 https://blog.csdn.net/yeflashzhihui

---

【常见坑】

• 批次规则的清晰定义是追溯系统成功的基石。在实施前，需要与工艺工程团队充分对齐以下内容：批次大小（Lot Size，典型值8-25片/批）、批次命名规范（必须包含日期、产线、产品型号等关键信息）、批次分批触发条件（批量超限、工艺分流、良率风险）、批次合批规则（同一产品、同日生产、工艺兼容）。
• 数字孪生（Digital Twin）将物理批次的实时状态映射到虚拟空间中，实现批次的3D可视化和工艺参数仿真。通过将批次在每个工序的实际工艺参数（温度、压力、时间）与工艺规范（SPC Limit）实时对比，数字孪生系统可以在批次尚未离开设备时预测良率风险，提前触发预防性hold。
• 把 MES 当作万能工具，试图用它解决工艺不稳定问题。MES 记录过程，不改善工艺；工艺本身不稳，系统只会更快地记录不良品。
• 基础数据未治理就上系统。物料编码、设备编码、工艺路线版本混乱时，系统内的关联关系会全部失真。
• 过度定制。为每个车间的习惯做单独开发，导致后续升级困难、维护成本失控。行业通行做法是先统一主干流程，把差异留在配置层。

常见问题（FAQ）

Q：MES 和 ERP 到底谁管什么？

A：简单区分：ERP 管「要不要做、要多少、成本多少」，面向计划与财务；MES 管「怎么做、做得怎么样」，面向现场执行与过程数据。两者的交界通常在工单下达与完工回报，边界设计不清就会出现重复录入与口径冲突。

Q：为什么很多 MES 项目最终效果不佳？

A：排除供应商能力因素后，主因通常有三个：基础数据未治理、业务流程本身不稳定、以及项目被当作纯 IT 项目而缺少工艺与现场的深度参与。三者都会让系统沦为电子台账。

Q：MES 上线后如何评价它是否成功？

A：建议用过程指标而非功能清单衡量：数据录入的及时率与准确率、追溯完整率、异常响应时长、工单执行周期等。若这些指标没有改善，功能再多也不构成成功。

Q：小工厂有必要上 MES 吗？

A：取决于复杂度而非规模。工序多、批次追溯要求高、良率需要精细化管理的场景有价值；工序简单、品种单一的车间，用轻量的工单与报表工具往往更划算。核心判断标准是「是否需要过程数据来支撑决策」。

Q：MES 与 SPC 系统是什么关系？

A：SPC 是 MES 可集成的能力之一，也可以独立部署。由 MES 提供工序与批次上下文，SPC 负责统计监控，两者结合才能定位到「哪个批次在哪个工序出了偏差」。若各自独立运行，数据关联会变得困难。

Q：MES 上线后数据不准，从哪查起？

A：按嫌疑顺序查三类原因：录入环节（是否事后补录、有无必填校验）、集成环节（上下游系统的语义与口径是否一致）、以及主数据（编码是否一物多码或一码多物）。实践中录入环节的问题最常见，而主数据问题影响最深远。

【总结】

MES 制造执行系统的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。半导体智能制造 | MES工程师实战笔记 https://blog.csdn.net/yeflashzhihui。功能边界可依据 ISA-95 的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

相关阅读

• 半导体FAB MES工单管理与WIP物料管控实战：从踩坑到方案落地的完整指南
• MES与ERP集成：工单/物料/成本的数据打通
• 半导体缺陷Bin Map分析与良率根因定位实战
• 半导体FAB良率提升实战：从SPC告警到根因分析的完整闭环

WIP数据采集点（Control Point）的规划直接决定追溯数据的完整度。关键原则是"进站必记、出站必记、状态变化必记"。具体包括：设备入站（Start）、设备出站（Complete）、批次搬运（Move）、质检结果（Inspection）、批次hold/release操作。采集方式建议采用设备自动化上报（SECS/GEM协议）为主，人工扫码确认为辅，最大限度减少漏采和误采。
