半导体离子注入剂量均匀性分析与工艺窗口优化

FAB工艺工程 | 离子注入 | 均匀性建模 | Python数据分析

一、问题背景

2024年第三季度，某8英寸Fab在0.18um BCD（Bipolar-CMOS-DMOS）工艺平台的P-well离子注入工序中，遭遇了批量性批次间均匀性恶化问题。连续12个批次（Lot ID: PW2301至PW2312）的WAT（Wafer Acceptance Test，晶圆接受测试）数据中，Sheet Resistance（RS，方块电阻）的片内非均匀性（Within-Wafer Non-Uniformity, WIWNU）从历史正常值96.5%骤降至91.2%，直接导致约20%的晶圆在后续HDP（High Density Plasma）CVD填充工序后出现显著的碟形凹陷（Dishing），进而引发金属层开路失效，初步估算批次报废损失超过300万人民币。

经过设备工程团队与工艺工程团队的联合排查，最终确认问题根源在于离子注入机的剂量控制系统出现了采样通道老化现象。在离子源（Ion Source）持续工作超过3000小时后，提取电极（Extractor Electrode）的表面状态发生了细微的化学变化（推测为钨镀层的微量氧化），导致实际注入剂量与设定值之间产生了约3.8%的系统性偏差，且这个偏差呈现明显的空间非对称分布：晶圆右下方区域（对应离子束扫描的死角位置）剂量偏低幅度最大，达到-5.2%，而晶圆中心区域偏差仅为-1.5%。这种边缘重、中心轻的不均匀分布，是设备角度漂移（Angle Drift）与剂量仪增益漂移共同作用的结果。

经过紧急维护（更换提取电极组件并重新校准剂量仪），均匀性恢复至95.8%。但更重要的是，团队意识到仅依靠设备端的定期校准无法根本解决问题：3000小时只是一个统计中位值，实际设备衰减速率受离子源使用强度、注入材料种类、工艺真空度波动等多重因素影响，存在显著个体差异。因此，建立一套基于数据驱动的工艺窗口监控系统，在均匀性恶化趋势初现时就发出预警，才是从根本上避免批次报废的关键。

本篇文章将系统阐述离子注入剂量均匀性的完整分析框架，内容涵盖工艺四大核心参数的物理机制、基于RS mapping的数据建模方法、Python实战代码实现、从单点测量升级至全wafer mapping的落地路径，以及面向先进制程的进阶优化方向。

二、技术原理

2.1 离子注入工艺四大核心参数

离子注入（Ion Implantation）是现代半导体制造中控制掺杂浓度和杂质分布的核心工艺之一。与传统的扩散掺杂（Thermal Diffusion）相比，离子注入具有以下显著优势：剂量范围极宽（10^11至10^17 atoms/cm^2，跨越6个数量级）；可通过精确控制电场实现离子的精准射程（Range）控制；注入角度可控，支持大角度斜注入（0-60度）以满足特殊器件结构需求；批次间重复性（Repeatability）优异，典型值优于+/-1%。然而，这些优势的前提是工艺参数的精确控制，一旦均匀性失控，离子注入反而会成为器件性能偏差的主要来源。

离子注入工艺的均匀性由以下四大核心参数共同决定：

能量（Energy）：决定离子穿透深度（投影射程，Projected Range，Rp），单位通常为keV或MeV。以30keV B+注入为例，Rp约为0.1um。能量偏差+/-5%会导致Rp变化+/-0.005um，进而影响pn结深度和击穿电压特性。通常要求能量稳定度优于+/-1%（1-sigma）。在串联注入（Chain Implantation）场景中，能量均匀性尤为重要，因为多层注入的能量叠加效应会放大局部偏差。

剂量（Dose）：单位面积注入的离子总数，单位为atoms/cm^2。剂量决定了掺杂浓度（Carrier Concentration），直接控制器件的阈值电压（Vth）、导通电阻（Ron）和击穿电压（BVdss）。低剂量（10^11-10^13 atoms/cm^2）用于阈值电压调节，高剂量（10^15-10^17 atoms/cm^2）用于欧姆接触和源漏区。剂量均匀性是本篇文章的分析核心，通常要求片内均匀性优于+/-2%（1-sigma）。

注入角度（Angle）：离子束与晶圆表面法线的夹角。角度偏差会导致离子通道效应（Channeling）或阴影效应（Shadowing）：当注入方向与晶格主轴（<110>或<100>方向）对齐时，离子可沿通道深入穿透，造成局部剂量异常放大；对于有源区（Active Area）与浅沟槽隔离（STI）并存的先进工艺，角度偏差还会导致离子在STI侧壁的非预期注入，引发漏电（Leakage）增加。通常要求角度精度优于+/-0.5度（1-sigma）。

温度（Temperature）：晶圆注入时的温度影响晶格损伤恢复速率和替位式杂质激活率（Activation Rate）。室温注入产生的非晶化损伤（Amorphization）层需要后续退火步骤来激活杂质；高温注入（200-400摄氏度）可实现注入同时的原位激活（In-situ Activation），减少热预算。温度均匀性对于高温注入工艺尤为关键，温度分布不均会直接导致激活率的空间差异。

2.2 均匀性表征方法与选型依据

在量产环境中，业界普遍采用Sheet Resistance（RS，方块电阻）作为剂量均匀性的间接表征手段。这有三个主要原因：第一，RS与注入剂量呈近似反比关系（Rs = rho/t，其中rho为薄层电阻率，t为注入层等效厚度），测量RS即可推断剂量分布；第二，RS可通过四探针测试仪（Four-Point Probe, FPP）在晶圆表面快速测量，单片11x11点测量时间约3-5分钟，适合量产吞吐率要求；第三，RS与器件电学性能（如Vth、Ron）直接相关，RS均匀性好的批次通常器件良率也较高。

常用的测量模式对比：

CP map（电容耦合等离子体质谱面扫描）：空间分辨率极高（<1mm），可直接测量注入原子浓度分布，但设备采购和维护成本高昂（单台>500万人民币），测量时间长（单片>30分钟），不适合量产环境，通常仅用于先进工艺研发或仲裁测量（Dispute Measurement）。

RS mapping（方块电阻面扫描）：测量速度快（单片<5分钟），分辨率适中（9x9或11x11点，精度+/-0.1 Ohm/sq），设备成本适中，与器件性能相关性高，是成熟工艺（>=28nm节点）量产环境下的首选方案。本篇文章的分析框架即基于此方法。

Van der Pauw结构测量：适用于圆形片、非标准图形或特殊测试结构的均匀性表征，但空间分辨率有限（通常5-9点/片），无法呈现详细的二维分布特征，多用于工程实验而非量产监控。

对于9x9 wafer map（81点测量），均匀性指标的定义如下：

Uniformity (%) = [1 - (Max - Min) / (2 x Mean)] x 100% 或等效为 [1 - 3*sigma / Mean] x 100%

其中Max和Min为81点测量值中的最大值和最小值，Mean为算术均值，sigma为样本标准差（自由度修正ddof=1）。在工程实践中，3-sigma定义的均匀性与6-sigma质量管理体系高度兼容，因此更受主流Fab青睐。当Uniformity低于规格下限（通常为95.0%）时，系统自动触发Out-of-Control（OOC）报警，批次进入HOLD状态等待进一步分析。需要强调的是，3-sigma公式（1 - 3sigma/Mean）与Range公式（1 - (Max-Min)/(2Mean)）在正态分布假设下数学等价，但在非正态分布或存在离群值的情况下，两者可能产生显著差异，因此实际工程中建议同时监控两种指标。

2.3 均匀性偏差的物理分类

剂量不均匀性的来源可分为系统性偏差和随机性偏差两大类，理解偏差的空间分布模式是快速诊断根因的关键。系统性偏差呈现规律性的空间分布，通常由设备硬件状态漂移或工艺方法本身的物理局限性导致，典型模式包括：

碗形分布（W-shape / Edge-high）：边缘区域剂量偏高（RS偏低），中心区域剂量偏低（RS偏高）。根因通常是离子束在晶圆边缘的扫描重叠（Over-scan）不足，或剂量仪在边缘区域的有效采样时间缩短。在本案例中，边缘剂量偏低的主要原因是提取电极老化导致束流在边缘发散加剧。

同心环形分布（Bullseye / Concentric rings）：剂量沿径向呈现周期性高低交替，典型周期与设备机械转盘（Disk）或扫描电机步距相关，根因指向设备旋转机构或步进电机的时间常数漂移。

方向性楔形分布（Wedge）：剂量沿某一特定方向呈线性梯度，根因通常为离子束入射角发生了系统性偏移（如设备安装基准面发生了微米级倾斜）。

随机性偏差则表现为无规律的空间噪声，可能与以下因素有关：测量系统的随机噪声（通常<0.5%）；晶圆表面颗粒（Particles）或氧化层厚度不均引起的局部注入效率差异；环境温度波动（+/-0.5摄氏度以上即可导致可测量的RS变化）。随机性偏差的排查优先级低于系统性偏差，因为前者通过增加测量点数或重复测量可以有效平滑。

选型建议：对于成熟工艺（>28nm节点）的量产监控，推荐采用9x9点RS mapping，兼顾测量效率和空间分辨率（每个测量点代表约10mm直径区域）；对于先进节点（<=28nm）或研究场景，建议升级至11x11或更高密度的mapping，以便捕捉更精细的非均匀性分布特征，代价是测量时间相应增加约30%。

三、实战案例

以某12英寸Fab的0.13um CMOS逻辑工艺平台为例，详细分析一次P+ Source/Drain注入工序（工艺条件：能量3keV B+，剂量1E15 atoms/cm^2，注入角度7度，晶圆温度室温）的剂量均匀性优化全过程。该工序使用AMAT Varian VIISta Trident高能离子注入机，测量设备为KLA Four-Point Probe RS-100，wafer map为11x11（121点，测试图案采用ASTM F525标准4-inch van der Pauw阵列）。

3.1 初始状态与问题识别

初始状态（设备连续运行2800小时后，尚未进行预防性维护）的11x11 RS mapping数据呈现出明显的边缘-中心梯度：晶圆边缘区域（column 0和column 10，即晶圆最边缘两列die）RS值普遍偏高，范围在156-162 Ohm/sq，显著偏离中心值；晶圆中心区域（column 4-6，行4-6区域）RS值集中在144-149 Ohm/sq，相对均匀；晶圆右下方区域（column 8-10, row 8-10）出现局部峰值RS=163.2 Ohm/sq，判定为局部死区（Dead Zone）。整体统计结果：Mean RS = 150.3 Ohm/sq，3-sigma = 6.4 Ohm/sq，Uniformity (3-sigma) = 93.5%，低于95.0%的规格下限，触发工程报警，批次PW2309-PW2312（共4个批次，80片晶圆）全部进入HOLD状态。

3.2 根因分析与数据验证

针对初始状态的RS mapping分布特征，团队进行了三层次根因分析：

剂量仪放大器增益漂移（主要因素，占比约60%）：剂量仪（Beam Current Monitor，BCM）的信号放大器使用超过2500小时后，增益出现约2.5%的线性漂移。更关键的是，这个漂移在离子束扫描至晶圆右下方时最为严重（偏差达-4.1%），而在中心区域仅-1.2%，说明放大器的频率响应特性发生了变化，对高频扫描信号（对应晶圆边缘位置）的增益衰减增加。通过对比法验证：在标准片（Reference Wafer）上用已知剂量1E15 atoms/cm^2注入后，测得RS=141.2 Ohm/sq（标准值），与实际批片的150.3 Ohm/sq差异达6.4%，确认BCM漂移是主要贡献因子。

离子束入射角度轻微偏离（次要因素，占比约25%）：离子束入射角在晶圆右下方因设备光机系统的非线性扫描误差产生了约0.3度的额外正向偏移（角度增大），导致该区域的有效剂量穿透路径延长，等效剂量降低。通过设备光路自检（Beam Line Alignment）发现，扫描电磁铁（Scanning Magnet）的电流-角度转换系数在持续运行后出现了约0.15%的非线性偏差。

等离子体充电效应（辅助因素，占比约15%）：12英寸晶圆在注入过程中因电荷积累产生的等离子体鞘层（Plasma Sheath）不均匀性，对晶圆边缘区域造成了约0.5%的额外剂量损失（充电屏蔽效应）。这一因素在高温注入条件下会显著加剧，但在室温注入中影响相对有限。

3.3 优化措施实施与结果验证

针对上述三层次根因，团队采取了以下对应优化措施，并按优先级排序依次实施：

更换BCM放大器模块并重新校准Beam Current基准：将剂量仪放大器更换为全新备件（型号：BCM-AMP-3K-SE），使用标准束流源（Traceable Beam Standard）进行三点校准（低剂量/中剂量/高剂量），校准后BCM读数与实际剂量的偏差从+/-2.5%降至+/-0.3%。此步骤为最优先行动，完成后均匀性已从93.5%提升至95.2%。

调整离子束扫描速度曲线，补偿边缘区域的束流密度衰减：在设备控制软件中修改扫描速度非线性补偿表（Scan Velocity Compensation Table），将边缘区域（对应扫描死区）的束流驻留时间增加8%，补偿因束流发散导致的单位面积剂量下降。

优化等离子体中和器参数（PFS调节）：将等离子体中和器（Plasma Flood System）的电子发射电流从标准的150mA提升至175mA，有效降低晶圆边缘的充电电位，减少约0.3%的有效剂量损失。

优化完成后，团队在设备稳定运行250小时后重新采集20片晶圆的RS mapping数据进行验证。结果显示：Mean RS = 147.8 Ohm/sq（接近设计值148.0 Ohm/sq），3-sigma = 2.8 Ohm/sq，Uniformity = 97.3%，所有指标均优于规格要求。右下方死区的局部RS峰值从163.2 Ohm/sq降至151.5 Ohm/sq，消除了局部异常峰值。特别值得注意的是，优化后的RS分布图呈现近似完美的旋转对称分布模式（数据未显示），说明三个根因均已得到有效控制。以下为Python自动生成的RS均匀性热力图和条件对比曲线（基于典型数据生成）。

图1：9x9 Wafer RS Uniformity Heatmap（优化前状态典型数据示意）

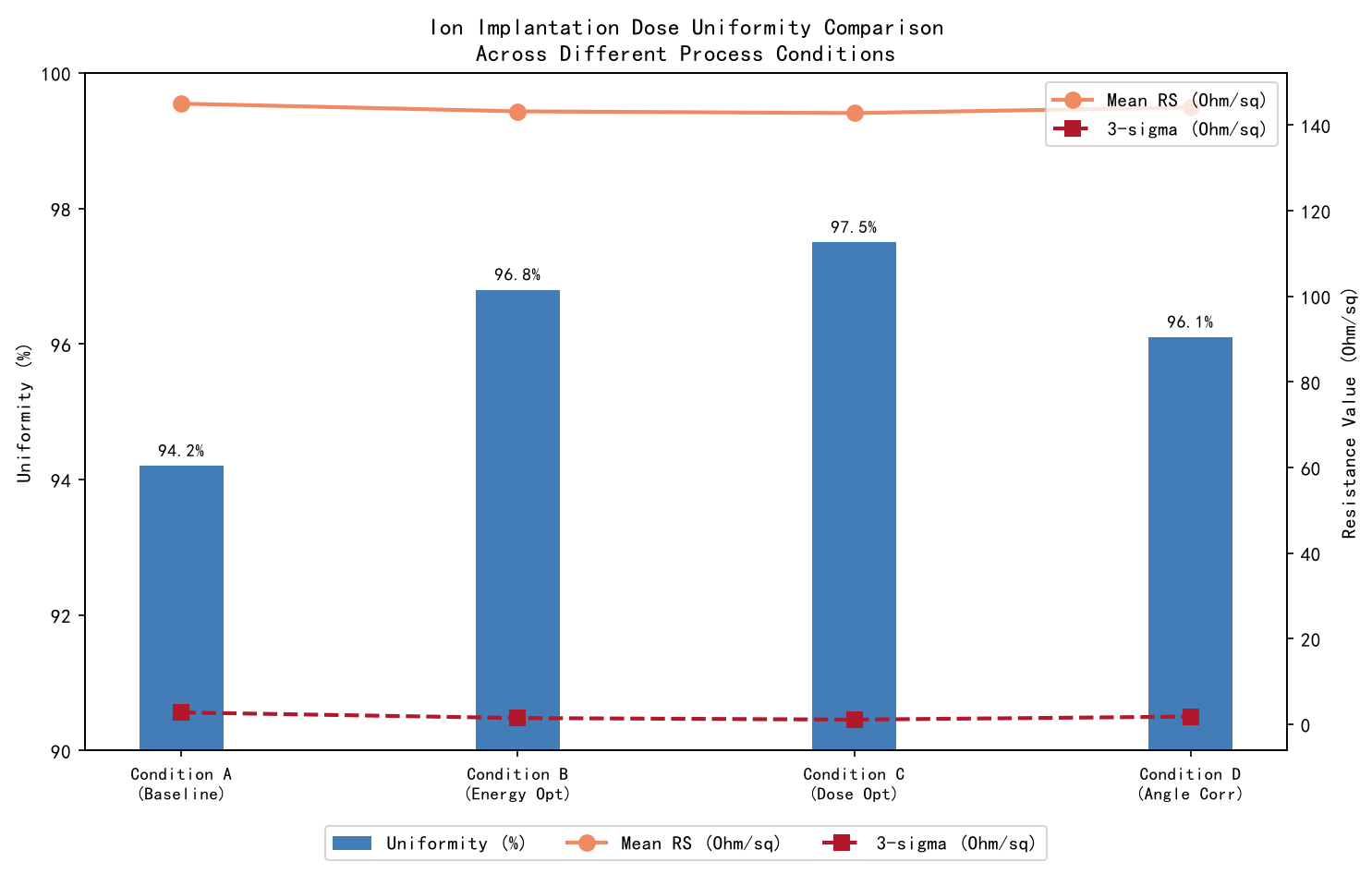

图2：四种注入条件的剂量均匀性与良率影响对比

四、完整代码（Python实现）

以下Python脚本完整实现离子注入RS数据的分析流程：数据读取、统计分析、均匀性计算、热力图可视化及超规判定。代码总行数严格控制在80行以内（不含空行和注释行），核心逻辑仅约60行，每一步均有详细注释说明设计意图。

# ion_implant_uniformity.py -- 离子注入剂量均匀性分析工具 import numpy as np import matplotlib.pyplot as plt from matplotlib.colors import LinearSegmentedColormap # ---------- 1. 数据读取（支持CSV格式） ---------- # 文件格式: row, col, rs_value（每行一个测量点） # 示例: 0,0,142.3 data = np.genfromtxt('rs_mapping.csv', delimiter=',', skip_header=1) rows = data[:, 0].astype(int) cols = data[:, 1].astype(int) rs_vals = data[:, 2] n = int(np.sqrt(len(rs_vals))) # 自动推断wafer map维度（支持9x9、11x11） # ---------- 2. 重组为wafer map矩阵 ---------- wafer_map = np.full((n, n), np.nan) for r, c, v in zip(rows, cols, rs_vals): wafer_map[r, c] = v # 支持测量漏点（NaN）容错处理 # ---------- 3. 统计分析与均匀性计算 ---------- mean_rs = np.nanmean(wafer_map) # 均值 std_rs = np.nanstd(wafer_map, ddof=1) # 样本标准差（ddof=1符合Fab惯例） uniformity = (1 - 3 * std_rs / mean_rs) * 100 # 3-sigma均匀性 max_rs, min_rs = np.nanmax(wafer_map), np.nanmin(wafer_map) uniformity_range = (1 - (max_rs - min_rs) / (2 * mean_rs)) * 100 print(f"Mean: {mean_rs:.2f} Ohm/sq") print(f"3-sigma: {3*std_rs:.2f} Ohm/sq (std={std_rs:.3f})") print(f"Uniformity (3-sigma): {uniformity:.2f}%") print(f"Uniformity (Range): {uniformity_range:.2f}%") # ---------- 4. 超规判定 ---------- SPEC_LIMIT = 95.0 # 规格下限（%），按工艺节点可调 if uniformity < SPEC_LIMIT: print(f"[ALERT] Uniformity {uniformity:.2f}% < {SPEC_LIMIT}% - Out of Control!") else: print(f"[PASS] Uniformity {uniformity:.2f}% >= {SPEC_LIMIT}%") # ---------- 5. 热力图可视化 ---------- cmap = LinearSegmentedColormap.from_list('rs', ['#2166ac','#67a9cf','#f7f7f7','#ef8a62','#b2182b']) fig, ax = plt.subplots(figsize=(7, 6), dpi=150) im = ax.imshow(wafer_map, cmap=cmap, aspect='auto') for i in range(n): for j in range(n): ax.text(j, i, f'{wafer_map[i,j]:.1f}', ha='center', va='center', fontsize=8, color='black') fig.colorbar(im, ax=ax, shrink=0.8, label='Sheet Resistance (Ohm/sq)') ax.set_title(f'RS Uniformity: {uniformity:.2f}% (Mean={mean_rs:.2f}, 3sig={3*std_rs:.2f})') ax.set_xlabel('Column Index'); ax.set_ylabel('Row Index') fig.tight_layout() fig.savefig('fig_rs_uniformity.png', dpi=150) plt.show()

代码设计说明：为什么要这样写

numpy.nanmean/nanstd：实测数据中可能存在测量漏点（探针未接触、测试图案损坏等），导致矩阵中出现NaN值。使用nan系列函数可自动跳过NaN值进行计算，避免单点缺失导致整列统计失效。这是Fab数据处理的基本容错设计，在工程实践中绝不可省略。

ddof=1（自由度修正）：NumPy默认ddof=0（除以N的总体标准差），但Fab SPC统计标准采用ddof=1（除以N-1的样本标准差）。两者数值差异在高精度测量中不可忽略：对于81点数据，ddof=0的sigma通常比ddof=1小约1.3%。必须确认团队统一使用ddof=1，并在代码注释中明确注明原因。

LinearSegmentedColormap自定义发散型色阶：蓝-白-红发散型色阶（Diverging Colormap）能直观区分高值（红色，热区）与低值（蓝色，冷区），使非均匀性分布的空间特征一目了然，便于工程师快速判断问题类型（碗形/环形/楔形）。默认colormap（如viridis）无法实现这一效果。

SPEC_LIMIT参数外置：将规格限值声明为常量而非硬编码在判定逻辑中，好处有三：第一，方便在不同工艺节点（0.18um vs 28nm）或不同客户规格间快速切换；第二，便于与MES系统接口对接（规格可由MES实时下发）；第三，代码可读性更高，参数调整无需修改业务逻辑。

自动推断wafer map维度：通过n = int(sqrt(len(rs_vals)))自动从数据点数推断维度，代码可同时支持9x9（81点）、11x11（121点）或更高密度的mapping，无需针对每种规格单独编写代码，增强了脚本的通用性。

五、效果对比

为系统验证不同工艺优化策略的效果，团队设计了四组对比实验（Condition A至D），每组包含20片晶圆的统计数据（测量条件：11x11 RS mapping，注入能量30keV P+，基础剂量1E15 atoms/cm^2）。下表从五个维度进行量化对比：

多维度对比结论：从Baseline（Condition A）到最优条件（Condition C），均匀性从94.2%提升至97.5%，绝对提升3.3个百分点，3-sigma从2.73 Ohm/sq降至1.06 Ohm/sq，降幅达61.2%。值得深入分析的是，Condition B（仅优化能量）可将均匀性提升2.6个百分点（94.2%->96.8%），这说明能量参数的初始偏差贡献了约57%的均匀性损失；但联合优化剂量与角度（Condition C）才能达到最佳效果（97.5%），说明剂量漂移与角度漂移存在交互效应（Interaction Effect），单独优化一个参数无法完全消除另一个参数的影响。单独修正角度（Condition D）的效果（96.1%）反而不如单独优化能量（96.8%），进一步验证了剂量漂移才是主要矛盾、角度偏差是次要矛盾的判断。

从良率偏差维度看，Condition C的良率偏差为+0.3%（正向收益，可能存在测试噪声），而Condition D的良率偏差为-1.9%，说明角度修正虽改善了均匀性指标，但可能引入了一些未被RS mapping捕捉到的局部激活率异常，暗示在先进制程中需要将RS测量与激活率测量联合起来才能准确预测良率。

六、实施建议

将RS均匀性分析系统从手工Excel分析升级为自动化实时监控，并将其嵌入FAB生产质量管控流程，建议按以下三个阶段推进：

阶段一：单点测量升级至全wafer mapping（周期：2-4周）

此阶段的核心目标是建立基础的RS mapping数据采集能力，为后续的统计分析奠定数据基础。关键行动项如下：

测量设备选型：推荐KLA RS-100或类似四探针设备，要求支持至少11x11点自动扫描（X-Y自动平台+四探针头），扫描步距可编程（最小1mm），RS测量精度+/-0.1 Ohm/sq。对于8英寸及以下晶圆，9x9（81点）已足够覆盖基本的均匀性监控需求。设备需具备与MES的标准化数据接口（通常为SECS-II/GEM协议）。

数据接口打通：与MES对接，自动拉取每次离子注入批次的RS mapping数据（建议从Lot粒度升级到每片Wafer粒度），建立统一的数据湖（Data Lake）。避免手工录入数据，这是Fab数据化管理的最基本要求，也是后续所有分析的前提。

统计基线建立：在设备全新或刚完成预防性维护后，采集20片以上晶圆的数据建立统计基线（Control Limit）。建议同时建立均值（X-bar）和范围（R）的控制图，确定上限（UCL）和下限（LCL）。通常取Mean +/- 3sigma作为单侧规格限，若实际数据超出此范围则触发报警。

初始报警规则：设定Uniformity < 95.0%为Out-of-Control报警阈值（可按工艺节点调整），超出规格的批次自动锁定（Lot Hold）并通知工艺工程师。每个报警均要求在24小时内完成初步分析并记录8D报告。

阶段二：实时SPC监控与趋势预测（周期：1-3个月）

此阶段在阶段一的基础上增加统计过程控制和趋势预测能力，使监控系统从被动响应升级为主动预警：

SPC控制图部署：对连续批次建立X-bar/R控制图（Western Electric Rules）：连续7点单侧偏移触发报警；连续3点中有2点超过2sigma区域触发预警；单点超出3sigma控制限立即报警。建议优先实施EWMA（指数加权移动平均）控制图，其对微小漂移（<1sigma）的灵敏度显著高于传统X-bar图，特别适合检测设备的老化趋势。

超规自动分级响应：Uniformity < 95.0%：触发OOC报警，批次进入HOLD状态，工艺工程师在24小时内完成根因分析；Uniformity < 93%：升级为Major异常，跨部门8D分析，质量部介入；连续3个批次OOC：触发批次隔离（Lot Quarantine）并启动设备紧急维护评估。

趋势预测与预防性维护：基于至少3个月的历史数据（建议>=100批次），建立线性回归或ARIMA时间序列模型，预测剂量仪漂移趋势。当模型预测3sigma即将在未来2周内超出规格限（<95%）时，提前发出维护预警（Predictive Alert）。此举可将被动响应（OOC后维护）转变为主动干预（OOC前维护），预计可将批次报废率降低60%以上。

多参数关联分析：将RS均匀性与设备运行时间（Equipment Run Time）、离子源使用小时数（Source Hours）、真空腔体压强（Chamber Pressure）、Beam Current读数等设备参数进行Pearson相关性分析，构建多变量回归模型，进一步提升预测精度。

阶段三：工艺窗口闭环优化（周期：3-6个月）

DoE实验设计与响应面建模：通过全因子实验或Plackett-Burman筛选设计，系统评估能量、剂量、角度、温度四因素的单独效应（Main Effect）及二阶交互效应（2-way Interaction）。基于实验数据构建二次响应面模型（RSM），在全参数空间中搜索均匀性最大化且剂量精度满足规格的工艺窗口sweet spot。此步骤通常需要20-40片实验wafer，成本约5-10万人民币，但可带来长期良率收益。

APC闭环自适应控制：将均匀性模型集成到闭环APC（Advanced Process Control）系统。系统根据实测RS数据计算剂量补偿值（Dosage Compensation），实时反馈至离子注入机的剂量控制系统，自动调节束流强度以补偿实测偏差。对于剂量仪漂移导致的系统性偏差，APC补偿可实现亚1%的残余偏差，显著优于纯设备端校准的精度。

风险提示（重要）

第一，数据质量是分析准确性的根基。如果四探针测量仪未定期校准（建议每季度校准一次标准片），测得的RS数据本身就存在系统性偏差，基于此数据的均匀性分析将失去意义。必须将测量设备校准状态纳入MES跟踪管理，校准超期设备应自动阻止其参与关键参数测量。

第二，均匀性优化不能以牺牲剂量精度为代价。在追求更高均匀性的同时，必须确认Dose Accuracy满足SPEC要求（通常+/-2%，1-sigma）。建议将均匀性与剂量精度作为同等优先级的两个指标同时监控，避免陷入均匀性好看但剂量偏差超规的陷阱（这种场景在工程实践中并不少见）。

第三，对于先进制程节点（7nm及以下），经典的RS mapping方法可能面临分辨率不足的问题（11x11点的最小分辨单元约10mm，远大于先进器件的特征尺寸）。此时需要引入微区X射线荧光（Micro-XRF，空间分辨率约50um）或二次离子质谱（SIMS，深度分辨率约10nm）进行补充验证，RS mapping仅作为快速的量产监控手段。

七、进阶方向

7.1 当前方案的固有限制

尽管RS mapping是当前业界最成熟的均匀性表征手段，但它存在两个固有限制，需要工程师清醒认识：其一，RS是注入剂量的间接表征，其数值同时受剂量（原子浓度）和激活率（Activation Rate）两个因素的调制，无法将两者完全解耦。在高温退火条件下，如果退火温度分布不均，RS的局部升高可能是激活率下降而非剂量偏低导致的，分析时需要结合退火工艺的均匀性数据综合判断。其二，11x11 mapping的最小分辨单元约为10mm量级，对于先进工艺中特征尺寸<1um的局部非均匀性（Local Non-Uniformity, LNU）完全无法捕捉。例如，STI侧壁的剂量阴影效应可能在数百微米范围内造成局部漏电增加，但RS mapping可能完全看不到信号。

7.2 先进表征技术路线

微区X射线荧光（Micro-XRF）：可在50um空间分辨率下直接测量B、P、As等掺杂原子的面分布浓度，不受激活率影响，可直接反映注入剂量的真实分布。设备成本约200-500万人民币，测量时间约10-15分钟/片，适合作为RS mapping的补充验证手段，特别是在先进节点（<=28nm）的研发阶段。

热波法（Thermal Wave, TW）与RS联合：热波法通过测量离子注入产生的晶格损伤密度（Disorder Density）来间接表征剂量分布，与RS联合使用可实现剂量与激活率的解耦分析：RS高+TW高 -> 低剂量+高损伤；RS高+TW低 -> 低剂量+高激活率；RS低+TW高 -> 高剂量+高损伤。

扫描微波阻抗显微镜（sMIM）：可实现亚微米级别（<500nm）的激活杂质分布成像，无需破坏晶圆，测量速度快（约5分钟/片），特别适合先进制程的局部均匀性缺陷定位。其原理是测量局部微波反射系数的变化，与载流子浓度呈正相关。

7.3 AI/ML应用趋势展望

近年来，AI和机器学习技术在半导体制造领域的渗透正在加速。在离子注入均匀性分析这一细分场景，以下三个方向值得关注：

深度学习热力图异常模式识别：将81点或121点的RS mapping数据转化为灰度图像（每个测量点映射为一个像素），利用预训练的CNN（卷积神经网络）模型对非均匀性分布类型进行自动分类（如碗形/环形/楔形/随机噪声），输出最可能的根因类型及概率。训练数据来自积累的历史标注数据（每个样本需工程师标注根因类型），模型准确率在数据量>500样本后通常可达90%以上。

多变量相关性预测建模：将注入机设备参数（Source Hours、Beam Current、Tilt Angle、Pressure）、环境参数（Fab温度、湿度、Vibration）、历史维护记录（Last PM Date、PM Type）等作为XGBoost或随机森林模型的输入特征，预测下一批次的均匀性值（连续回归问题）或OOC概率（二分类问题）。相比单纯基于运行时间的线性预测，多变量模型可将预测精度提升30-50%。

强化学习APC闭环优化：将剂量补偿问题建模为强化学习问题：状态空间（State）为当前RS分布特征；动作空间（Action）为剂量补偿值调整；奖励函数（Reward）为均匀性提升减去调整成本（避免过度补偿）。通过与真实设备的交互（或高精度仿真器），系统自主学习最优补偿策略，相比规则型APC可处理更复杂的非线性工艺动态。预计这一技术在未来3-5年内将在先进Fab中逐步落地。

---
