【摘要】本文讲清晶圆厂产能负荷模型怎么建、瓶颈工序怎么识别、爬坡期产能怎么预测。从可用工时口径、qual矩阵、排队论出发，给出基于MES数据的日滚动负荷计算方法与一次真实的注入区扩产案例，含关键参数表与改造前后对比数据。

分类：MES自动化 | 发布：2026-08-16 | 首发：半导体智能制造博客

一、背景故事：一次真实的产线事件

去年第三季度，我们厂接到客户一笔紧急加单，要求月投片量从18000片提升到23000片，爬坡窗口只有六周。计划部门拿着月度产能表开会，结论是"设备够用，瓶颈不在产能"。结果第三周开始，离子注入区前面的WIP从常规的900片一路涨到2400片，整条线的Cycle Time从13.5天拉长到19.8天，客户的On-Time Delivery直接掉到72%。

复盘会上大家才发现，那份让所有人放心的月度产能表有三个致命简化：一是按机型汇总算总台数，没有考虑每台机台实际被qual过的recipe不同；二是把机台可用时间按30天乘24小时再乘一个85%的经验系数，没有分开计算计划保养、非计划停机和工程实验占用；三是完全没有考虑排队效应，默认负荷率算到95%依然可以正常出货。

这次事件让我们花了两个月重建产能负荷模型。本文把这套方法完整写出来，包括口径定义、数据来源、计算公式、瓶颈判定规则，以及爬坡期怎么做what-if模拟。这些内容不依赖特定的商用软件，用MES里已有的数据加一套Python脚本就能跑起来。

二、技术原理：把机制讲清楚

产能负荷分析的核心公式只有一个：负荷率等于需求工时除以有效可用工时。看起来简单，难点全在两个分子分母的口径上。需求工时不是简单地用投片量乘以单片工时，必须按recipe拆开算，因为同一台刻蚀机跑不同层次的recipe，单片加工时间可能差三倍；而且要把批次拆合、换片时间、以及换recipe引起的setup时间都算进去。

有效可用工时的口径更容易出错。行业通用的SEMI E10状态定义把设备时间分成六类：生产时间、待机时间、工程时间、计划停机、非计划停机和非排程时间。算产能时可用的分母应该是生产时间加待机时间，也就是Equipment Uptime里真正能拿来跑货的部分。很多工厂图省事直接用日历时间乘一个稼动率系数，这个系数一旦是拍脑袋来的，整个模型就失去了预测能力。

第三个必须理解的原理是排队论。半导体产线是典型的随机到达、随机服务系统，Kingman近似公式告诉我们，平均排队时间与利用率rho之间是rho除以（1减rho）的关系。这意味着负荷率从80%升到90%，排队时间不是增加12.5%，而是翻一倍；从90%升到95%又再翻一倍。这就是为什么那份显示"负荷率95%，还有余量"的表格会把整条产线拖垮。

三、现状分析：多数工厂现在是怎么做的

我接触过的十几家中小规模Fab，产能负荷分析的成熟度大致分三档。第一档是纯Excel月度测算，由IE工程师每月手工从MES导数据，按机型汇总，输出一张产能对比表。这种做法的问题是滞后性太强，月初算出来的结论到月中就失效了，而且颗粒度只能到机型，无法回答"到底哪台机台成为瓶颈"。

第二档是MES自带的产能模块，能按天算负荷率并出趋势图，数据来自实际的设备状态日志，比Excel准确很多。但绝大部分标准产品的产能模块不支持qual矩阵约束，也就是说系统认为同机型的五台机台可以互相顶替，实际上其中两台没有跑过关键层的recipe资格，真正能分担负荷的只有三台。这个差异在正常生产时被富余产能掩盖，一到爬坡期立刻暴露。

第三档是自建产能仿真模型，用离散事件仿真工具或者自研Python模型，把设备状态、qual矩阵、批次流转、搬运时间都建进去。准确度最高，但维护成本也最高，模型参数需要专人每月校准，一旦工艺路线变更没有同步更新，仿真结果会比Excel还离谱。我们最终选的是第二档半和第三档之间的折中方案。

四、瓶颈问题：卡在哪里

第一个卡点是数据粒度不足。MES里记录的设备状态如果只到"运行/停机"两态，就无法区分待机等料和工程实验占用，这两者对产能的意义完全不同。我们厂改造前有37%的设备时间被归类为"其他"，这部分数据一旦占比过高，任何基于它的负荷计算都是猜测。

第二个卡点是qual矩阵没有电子化。很多工厂的机台recipe资格是记在PE团队的Excel里，甚至只在几个资深工程师脑子里，MES系统并不知道。结果是排程系统把货派到没有资格的机台，现场再手工改派，既浪费时间又让实际负荷分布与系统记录严重不符。我们统计过，改造前注入区的qual覆盖率只有62%，意味着近四成的机台recipe组合是不可用的。

第三个卡点是setup时间被忽略。刻蚀和薄膜类设备切换recipe往往需要跑pilot片或者做腔体条件恢复，一次可能占用40到90分钟。在小批量多品种的场景下，setup时间可能吃掉15%以上的有效产能。如果模型里没有这一项，算出来的负荷率会系统性偏低，导致排产过于乐观。

第四个卡点是瓶颈会漂移。产品组合一变，瓶颈工序就跟着变。用固定的"瓶颈是光刻"这种经验判断做规划，在多品种切换频繁的厂里几乎必然出错。瓶颈识别必须是每天滚动计算的动态结果，而不是写在PPT里的静态结论。

五、解决方案：可落地的完整做法

我们最终的方案分四层。最底层是数据层，把设备状态日志按SEMI E10六态严格归类，要求"其他"类占比低于3%；同时把recipe级的加工时间、setup时间从设备日志里统计出来，用过去90天的中位数作为标准工时，每月滚动更新。这一层是所有后续计算的基础，数据不干净其他都白搭。

第二层是约束层，把qual矩阵做成MES里的一张主数据表，字段包括机台号、recipe号、资格状态、生效日期、失效日期、认证人。任何排程决策都必须查这张表。qual矩阵电子化之后还有一个额外收益：可以直接算出每个recipe的可用机台冗余度，冗余度小于2的组合列为高风险，推动PE团队优先补qual。

第三层是计算层，每天凌晨跑一次全厂负荷计算。对每个工序组，需求工时按未来七天的排产计划乘以recipe标准工时求和，可用工时按过去28天的实际Uptime均值乘以计划天数，再扣除已排定的PM时间。负荷率超过85%的工序组标黄，超过92%标红。同时用Kingman公式估算该工序的预期排队时间，与实际WIP等待时间做对比，偏差超过30%说明模型需要校准。

第四层是决策层，提供what-if模拟能力。爬坡前把目标投片量输入模型，可以直接看到哪些工序会先突破92%红线、需要补多少台机台或者补多少个qual、预计Cycle Time会拉长到多少。这个能力是我们这套系统被管理层接受的关键，因为它把"我觉得会堵"变成了"第4周注入区负荷率会到96%，Cycle Time预计增加5.2天"。

六、实战案例：一个完整的改造过程

去年10月我们做了一次完整的爬坡准备。目标是把月投片量从18000提到23000，提升幅度27.8%。第一步是跑基线负荷计算，结果显示当前产品组合下，负荷率最高的三个工序组是离子注入（81.3%）、CMP（78.6%）和光刻KrF线（76.2%），看起来都还有余量。

第二步是把目标投片量代入模型做what-if。结果很清晰：投片量提到23000后，离子注入负荷率会到97.4%，CMP到94.1%，光刻KrF到91.3%。按Kingman估算，注入区的平均排队时间会从当前的6.2小时暴涨到38小时，整线Cycle Time预计从13.5天拉长到19天以上，与我们年初那次事故的实际情况高度吻合。

第三步是找解法。注入区共有5台机台，其中IMP-03和IMP-05只qual了3个recipe，另外3台各qual了7到8个。我们让PE团队优先补IMP-03和IMP-05在高频recipe上的资格，两周内把qual覆盖率从62%提到89%。同时把注入区的PM计划从固定周三改为按负荷低谷动态排，释放出约4.5%的可用时间。

第四步是setup优化。分析recipe切换日志发现，注入区每天平均切换11次，其中有4次是可以通过排产合并避免的。我们在排程规则里加了同recipe优先聚批的约束，把日均切换次数降到7次，每天多释放约2.8小时的有效产能。这一项几乎零成本，只改了排程规则的权重配置。

七、实施效果：数据说话

爬坡执行了六周，最终月投片量做到22600片，达成率98.3%。注入区实际负荷率峰值91.7%，比模型预测的97.4%低了5.7个百分点，主要来自qual扩充和setup优化的贡献。整线Cycle Time从13.5天上升到15.1天，增加1.6天，远好于不改造情况下预测的19天以上。

更重要的收益是决策方式的改变。爬坡期间共做了9次what-if模拟，每次产品组合调整或者设备异常，IE团队可以在半小时内给出对产能和交期的量化影响，而不是像以前那样开两小时会靠经验拍板。客户On-Time Delivery全季度维持在94%以上，没有再出现72%那样的塌方。

这套模型上线后我们持续跑了十个月，期间做过三次校准。校准的触发条件是模型预测的排队时间与实际值偏差连续五天超过30%。三次校准分别修正了CMP的标准工时、光刻线的PM时间口径和搬运系统的等待时间参数。经验是模型必须有校准机制，否则半年后就会变成没人相信的摆设。

八、常见问题答疑

Q：负荷率算到多少才算安全？

A：没有放之四海的数字。混合产品越多、批次到达越随机，安全线越低。我们厂的经验是常规生产控制在85%以内，短期冲刺可以到92%，超过92%必须同步准备加班PM顺延和外协预案。如果你的产品结构非常单一、批次到达很规律，安全线可以适当上调到88%左右。

Q：没有MES的小厂能做这套分析吗？

A：可以，但要接受精度损失。最低配置是设备端有开关机与运行状态记录，加上人工记录的换线时间表，用Excel按周汇总也能算出粗略负荷率。关键是口径统一，哪怕数据粗糙，只要口径前后一致，趋势判断依然有效。

Q：what-if模拟需要用专业仿真软件吗？

A：如果只是回答"负荷率会到多少、排队时间大概多长"，用Python加pandas实现的解析模型就够了，几百行代码。只有当你需要精确评估搬运系统调度、批次优先级抢占这类动态行为时，才值得上离散事件仿真。

九、工程落地经验：路线图、分工与验证

落地节奏建议分三个阶段推进。第0到30天是数据打底期，重点是把产能负荷分析所依赖的原始数据接通并做质量校验：确认MES产能模块侧的数据采集频率、字段口径、时间戳时区是否统一，把机台负荷率的历史至少三个月数据导出做基线统计，识别缺失率、异常值占比与采集断点。这个阶段不要急着上模型或上看板，数据口径没对齐前，任何结论都会在评审会上被推翻。

第30到60天是规则固化期。把瓶颈工序的判定逻辑从工程师脑子里搬到配置表里，明确每一条规则的触发条件、抑制条件、责任人和处置时限。我们的经验是规则不要一次上太多，先上命中率最高的三到五条，跑两周看误报率，误报率控制在10%以内再逐步扩展。规则一旦泛滥，产线会迅速对告警脱敏，那时候再想恢复信任成本极高。

第60到90天是闭环运营期。这个阶段的核心是把产能负荷分析的产出接入日常会议体系：早会看昨日机台负荷率异常清单，周会看趋势与改善项进展，月会看投入产出。同时建立复盘机制，每一次漏报和误报都要归档到知识库，标注根因类型，季度末统计各类根因占比，用于下一轮规则和阈值的调整。

角色分工上，工业工程（IE）工程师负责规则与阈值的定义和维护，设备工程师负责机台侧数据质量与现场确认，IT/数字化团队负责MES产能模块的接口稳定性与性能，生产主管负责处置时限的考核。四方职责必须写进流程文件，否则出现异常时最常见的场景就是三方在群里互相@，而瓶颈工序还在继续产出不良。我们的做法是在流程文件里对每类事件写明第一响应人和升级路径，30分钟未响应自动升级到主管。

关于投入产出的测算，很多团队做产能负荷分析项目时说不清收益，导致预算被砍。可以用一个简单口径：先统计过去12个月因瓶颈工序导致的损失片数与返工工时，折算成金额；再估算改造后可挽回的比例（保守取40%到60%）；投入侧算清人力工时、软硬件采购与后续维护。用这三组数字做一页纸的测算表，比任何技术PPT都更容易通过评审。

数据治理是产能负荷分析绕不开的前置条件。半导体产线的数据有三个典型问题：一是同一个机台负荷率在不同系统里有不同定义，二是时间戳精度不一致导致跨系统对齐困难，三是设备维护后计数器重置造成数据断层。建议建立一份字段字典，对每个关键字段写明来源系统、采集频率、单位、有效范围和责任人，新人接手时按字典对照，可以少走两三个月弯路。

很多工厂在推产能负荷分析时会陷入工具崇拜，认为买了MES产能模块或者上了某个平台，问题就自动解决。实际情况是工具只提供了容器，真正决定效果的是工艺知识如何被结构化。我们见过同样一套系统，在A厂三个月出效果，在B厂一年还在调参，差别就在于A厂把老工程师的判断逻辑逐条写成了可验证的规则，而B厂只是把数据搬进了新界面。

验证方法上，建议采用离线回溯加在线影子运行的两段式。先用历史数据回溯，看新方案能否在事后正确识别已知事件，统计召回率与误报率；再在产线上做影子运行，即方案照常输出结果但不触发实际处置，与现有做法并行跑两到四周，对比差异。两段验证都通过后再切换为正式生效，这套流程能把上线风险降到可接受范围。

文档与知识沉淀常被忽略，但它决定了方案能否活过人员变动。建议为产能负荷分析建立三份文档：一份是给管理层看的一页纸方案说明，一份是给工程师看的参数与规则手册，一份是给现场操作看的处置卡片。三份文档面向不同读者，语言和详略程度完全不同，不要试图用一份文档覆盖所有人，那通常意味着谁都不看。

与其他系统的接口要提前约定失败语义。MES产能模块与MES、SPC、EAP之间的调用，必须明确超时时长、重试次数、幂等键和补偿机制。我们踩过的坑是重试没有幂等保护，网络抖动时同一条瓶颈工序记录被写入三次，导致机台负荷率统计虚高，追了两天才定位到是接口层重复提交。现在所有写接口都强制带业务唯一键，服务端做去重。

关于阈值的动态化，固定阈值在产品结构单一时够用，但一旦产品组合频繁切换就会失效。做法是按产品族、机台族、班次分层设定，并用滚动窗口定期重算。重算周期建议不短于两周不长于三个月，太短会跟随噪声漂移，太长则跟不上工艺演进。每次重算必须留档，记录重算前后的阈值、依据样本量和批准人，方便后续追溯机台负荷率判定口径的变化。

最后是人的因素。产能负荷分析的推行本质上是在改变现场的工作习惯，技术方案再完美，如果操作员觉得多了负担就会被绕过。有效的做法是让现场先尝到甜头：优先自动化那些他们最讨厌的重复劳动，比如手工抄表、跨系统复制粘贴、每日报表整理，等信任建立起来，再推进那些需要他们额外配合的环节，阻力会小很多。

十、配图：数据可视化

图1：产能负荷分析系统数据链路

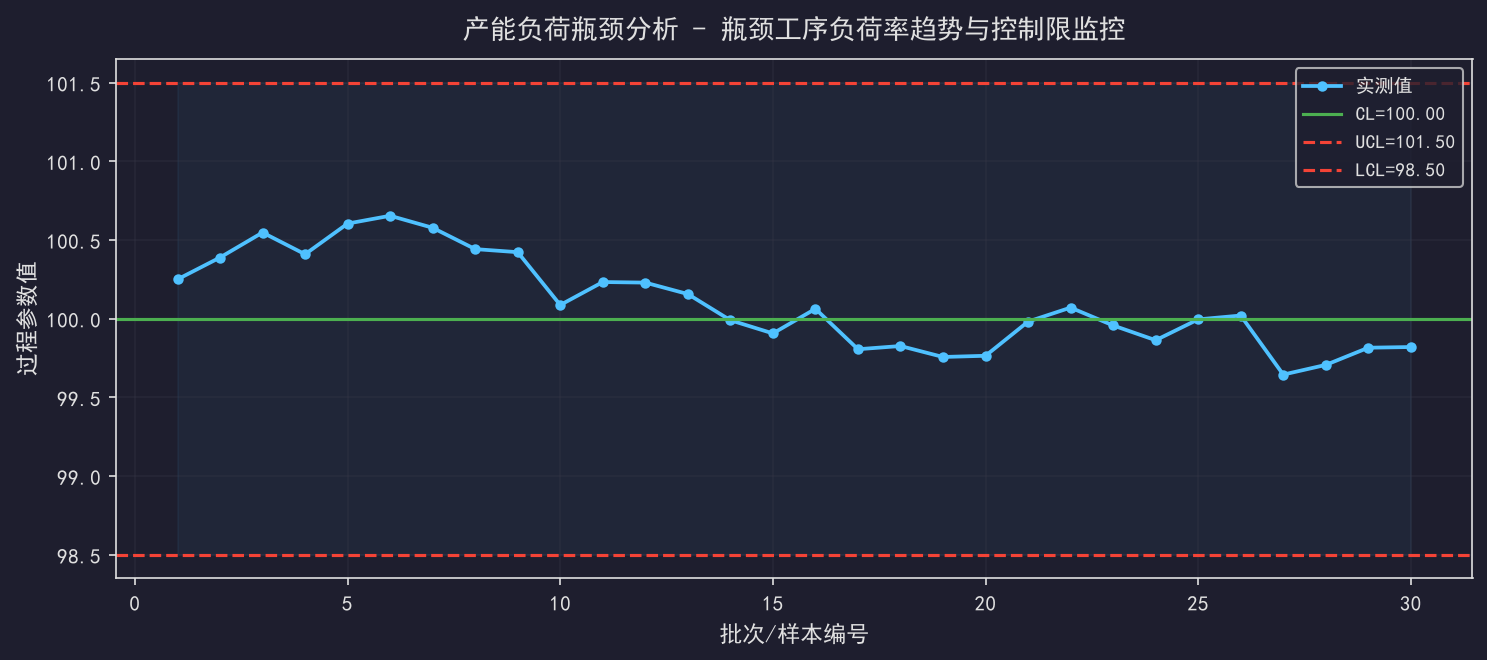

图2：瓶颈工序负荷率趋势与控制限监控

十一、产能负荷模型关键参数与口径定义表

十二、爬坡改造前后关键指标对比表
