[粉丝专享] 颗粒污染与良率：洁净室等级的真实影响

【摘要】洁净室从Class 1000升到Class 100，良率究竟能提升多少？本文从Murphy良率模型出发，讲清颗粒尺寸、致命缺陷密度与关键尺寸的关系，拆解真实产线上颗粒源的贡献占比，并给出一次洁净度改造的完整数据与投入产出测算。

分类：良率工程 | 发布：2026-08-16 | 首发：半导体智能制造博客

一、背景故事：一次真实的产线事件

我们厂2024年初做过一次很有代表性的争论。设备部门提议把光刻区的洁净等级从ISO Class 5（相当于Class 100）升级到ISO Class 4（Class 10），改造预算380万，理由是"洁净度越高良率越好"。财务部门要求给出量化收益，设备部门给不出来，项目卡了三个月。

后来良率团队接手做了两件事：一是把过去18个月的颗粒监控数据与批次良率做关联分析，二是用KLA的缺陷检测数据把良率损失按缺陷来源拆开。结论出乎所有人意料：光刻区环境颗粒对良率损失的贡献只占7.3%，而设备内部颗粒（主要来自CMP后清洗残留和刻蚀腔体壁剥落）贡献了46.8%，晶圆搬运过程中的接触污染贡献了21.5%。

380万如果花在环境洁净度上，理论最大收益是良率提升0.4个百分点；同样的钱花在腔体清洗周期优化和搬运系统改造上，实测拿到了1.9个百分点。这篇文章就把这套分析方法完整拆开讲，包括模型、数据采集方式、归因方法和实际数据。

二、技术原理：把机制讲清楚

理解颗粒与良率的关系必须从Murphy良率模型开始。最常用的形式是Y等于（1减去e的负A乘D0次方）除以（A乘D0）的平方，其中A是芯片面积，D0是致命缺陷密度。这个公式的关键信息是：良率对D0的敏感度随芯片面积线性放大，一颗100平方毫米的大芯片对颗粒的容忍度，远低于一颗10平方毫米的小芯片。

第二个必须理解的概念是"致命尺寸"。不是所有颗粒都会造成失效，一般认为颗粒直径超过关键尺寸的一半才可能形成致命缺陷。在40nm节点，关键尺寸约40nm，致命颗粒门槛大约在20nm；到了14nm节点，门槛降到7nm左右。这意味着同样的洁净室环境，在成熟制程可能完全够用，在先进制程就是灾难。谈洁净度不谈制程节点，都是耍流氓。

第三个概念是颗粒沉降的物理机制。ISO 14644标准定义的洁净等级是按每立方米空气中大于等于0.1微米颗粒数量分级的，但真正落到晶圆表面的颗粒数取决于沉降速率，与颗粒粒径的平方成正比，也与晶圆暴露时间成正比。一片晶圆在Class 100环境暴露30分钟，和在Class 1000环境暴露3分钟，表面沉降量可能是同一个量级。这就是为什么缩短暴露时间往往比升级洁净等级更划算。

三、现状分析：多数工厂现在是怎么做的

行业里对洁净室等级的管理普遍偏保守，逻辑是"等级越高越安全"。这个逻辑本身没错，但忽略了成本曲线。从Class 1000升到Class 100，换气次数要从60次每小时提到300次以上，FFU数量翻三到五倍，年运行电费增加大约120到200万；再从Class 100升到Class 10，成本还要再翻一倍，而对成熟制程的良率贡献往往已经趋近于零。

多数工厂的颗粒监控现状是：环境粒子计数器按点位定时采样，数据存在独立系统里，与MES的批次数据不打通。结果是出现良率异常时无法回溯当时的环境颗粒水平，只能拿月度平均值做定性判断。我们统计过，这种情况下颗粒相关的良率异常，平均定位时间是9.4天，而数据打通后可以降到1天以内。

另一个普遍现象是过度关注环境、忽视设备内部。大量数据表明，在成熟制程Fab里，晶圆表面新增颗粒的主要来源是设备内部而非环境空气。CMP后清洗不彻底、刻蚀腔体聚合物剥落、离子注入束线区溅射物、以及机械手臂磨损产生的微粒，这些都不会体现在环境粒子计数器上，只能通过晶圆级的before/after颗粒量测（俗称particle per wafer per pass，PWP）来捕捉。

四、瓶颈问题：卡在哪里

第一个瓶颈是归因困难。良率下降时，缺陷检测能告诉你晶圆上有多少个缺陷、分布在哪里，但很难直接告诉你颗粒是在哪一步引入的。如果没有分层的PWP量测，工程师只能靠经验猜测，经常出现"清洗了所有腔体但问题依旧"的尴尬局面。

第二个瓶颈是量测成本。做完整的PWP需要在每台关键设备前后各测一次颗粒，一台设备一次量测占用检测机15到25分钟。一个有80台关键设备的Fab如果全量做，检测机产能会被吃掉一大半。所以现实中只能抽样，抽样策略设计不好就会漏掉真正的元凶。

第三个瓶颈是控制限设置粗糙。多数工厂对颗粒的控制限是一个固定值，比如"每片新增颗粒不超过20个"，不区分颗粒尺寸、不区分产品、不区分工序。实际上0.1微米的20个颗粒和0.5微米的20个颗粒对良率的影响可能差一个数量级。控制限不分层，报警就没有指导意义。

第四个瓶颈是改善措施缺乏量化验证。腔体清洗周期从每2000片缩短到1500片，到底带来多少良率收益？多数团队改完就过去了，没有做对照组验证，导致后续预算申请时依然拿不出数据。

五、解决方案：可落地的完整做法

我们最终建立的方案有五个要点。第一是分层颗粒控制限：按颗粒尺寸分成0.09到0.12微米、0.12到0.2微米、大于0.2微米三档，每档设不同的控制限，并按产品的关键尺寸做系数调整。大芯片产品的控制限自动收紧20%到30%。

第二是PWP抽样策略优化。用过去两年的缺陷数据做设备风险排序，把设备分成A/B/C三级：A级（高颗粒风险，如CMP、刻蚀、清洗）每天测，B级（中等风险）每周测，C级（低风险，如量测机台）每月测。这样把检测机占用从原计划的62%压到18%，同时覆盖了85%以上的颗粒风险源。

第三是数据打通。把颗粒监控系统的数据按时间戳和机台号写入MES的批次履历表，实现批次级的颗粒暴露量回溯。实现方式很简单，一个定时任务每15分钟把粒子计数器的数据拉取到中间库，再按批次在该机台的加工时间窗口做区间聚合。

第四是缺陷来源归因模型。用晶圆级缺陷坐标做空间模式识别，把缺陷分成随机分布、边缘聚集、中心聚集、划痕状、簇状五类，每类对应不同的典型来源。边缘聚集通常指向搬运接触或者edge bead去除工艺，中心聚集常与旋涂或者CMP有关，簇状缺陷多半是腔体剥落。这套映射规则我们迭代了半年，现在的一次归因准确率约78%。

第五是改善效果的对照验证。每一项改善措施都要求做至少四周的AB对照：一组机台执行新方案，另一组维持原方案，四周后比较两组的缺陷密度和良率，用双样本t检验判断差异是否显著。没有通过显著性检验的改善，不允许全厂推广。

六、实战案例：一个完整的改造过程

具体讲讲CMP后清洗那个案例。2024年5月，我们发现CMP工序后的PWP数据出现缓慢上升趋势，从月初的均值8.2个每片涨到月末的14.6个每片，但环境粒子计数一直稳定在Class 100范围内，说明问题在设备内部。

拆解分析发现，清洗腔的刷子（brush）使用寿命标准是30000片，而实际数据显示超过22000片后PWP开始明显上升。进一步分析brush的更换记录，发现三台CMP机台里有两台的brush已经跑到26000片以上。我们做了个AB测试：把CMP-01的brush更换周期改为22000片，CMP-02维持30000片，CMP-03作为参照保持不变，跑了五周。

结果非常清晰：CMP-01的PWP均值降到7.1个每片，对应的下游良率提升了1.24个百分点；CMP-02维持在13.8个每片，良率无变化。双样本t检验的p值为0.003，差异显著。按brush单价2800元、每台机台每年多换4次计算，三台机台一年增加成本约3.4万元，而1.24个百分点的良率对应的年化收益约290万元。

同期我们还做了搬运系统改造。分析边缘聚集型缺陷发现，问题集中在两台老式FOUP装载口，机械手的edge grip接触点有磨损。更换grip组件后，边缘缺陷占比从18.3%降到6.1%。这项改造花了11万元，效果在两周内就体现出来。

七、实施效果：数据说话

整个颗粒治理项目跑了七个月，最终数据是：全厂平均致命缺陷密度D0从0.163个每平方厘米降到0.098个每平方厘米，降幅39.9%；整线良率从87.4%提升到90.6%，提升3.2个百分点。项目总投入约47万元，其中耗材增加15万、备件更换18万、监控系统改造14万，年化收益按当时产量测算超过700万元。

对比一下最初那个380万的洁净室升级方案：即便按最乐观的估计，环境颗粒改善能带来的良率提升也只有0.4个百分点左右，投入产出比相差一个数量级。这不是说洁净室升级没有价值，而是说在成熟制程节点，钱应该先花在设备内部颗粒和搬运污染上。如果产品要往28nm以下走，那洁净室升级的优先级就会完全不同。

项目还有一个不太容易量化但很重要的收益：缺陷归因时间从平均9.4天缩短到1.2天。这意味着当颗粒异常发生时，受影响的批次数量从原来的平均340片降到45片左右，光是减少的报废损失每年就相当可观。这部分收益我们没有计入前面的投入产出测算，算是额外的安全垫。

八、常见问题答疑

Q：小厂没有KLA缺陷检测机怎么办？

A：可以用光学显微镜加人工判读做抽样，虽然效率低但趋势判断依然有效。关键是固定抽样位置和判读标准，保证数据可比。另一个低成本方案是用裸片做monitor wafer跑空片，测量前后颗粒差值，这个方法不需要图形识别能力，普通颗粒扫描仪即可。

Q：环境颗粒监控的点位怎么布？

A：优先布在晶圆暴露风险最高的位置：装卸载口、开盒站、量测台面，而不是均匀铺满整个房间。我们的经验是每个功能区至少两个点位，一个在关键暴露点，一个在回风口做对照，两者差值往往比绝对值更有诊断价值。

Q：PWP数据波动大，怎么设控制限？

A：不要用单点判定。建议用连续5片的移动平均，配合SPC的西电规则做趋势判断。同时把monitor wafer的批次信息记录完整，排除量测机台自身引入的颗粒干扰，这部分噪声在有些厂能占到测量值的20%以上。

九、工程落地经验：路线图、分工与验证

第30到60天是规则固化期。把致命颗粒缺陷的判定逻辑从工程师脑子里搬到配置表里，明确每一条规则的触发条件、抑制条件、责任人和处置时限。我们的经验是规则不要一次上太多，先上命中率最高的三到五条，跑两周看误报率，误报率控制在10%以内再逐步扩展。规则一旦泛滥，产线会迅速对告警脱敏，那时候再想恢复信任成本极高。

第60到90天是闭环运营期。这个阶段的核心是把颗粒污染治理的产出接入日常会议体系：早会看昨日致命缺陷密度D0异常清单，周会看趋势与改善项进展，月会看投入产出。同时建立复盘机制，每一次漏报和误报都要归档到知识库，标注根因类型，季度末统计各类根因占比，用于下一轮规则和阈值的调整。

角色分工上，良率工程（YE）工程师负责规则与阈值的定义和维护，设备工程师负责机台侧数据质量与现场确认，IT/数字化团队负责颗粒在线监控系统的接口稳定性与性能，生产主管负责处置时限的考核。四方职责必须写进流程文件，否则出现异常时最常见的场景就是三方在群里互相@，而致命颗粒缺陷还在继续产出不良。我们的做法是在流程文件里对每类事件写明第一响应人和升级路径，30分钟未响应自动升级到主管。

关于投入产出的测算，很多团队做颗粒污染治理项目时说不清收益，导致预算被砍。可以用一个简单口径：先统计过去12个月因致命颗粒缺陷导致的损失片数与返工工时，折算成金额；再估算改造后可挽回的比例（保守取40%到60%）；投入侧算清人力工时、软硬件采购与后续维护。用这三组数字做一页纸的测算表，比任何技术PPT都更容易通过评审。

数据治理是颗粒污染治理绕不开的前置条件。半导体产线的数据有三个典型问题：一是同一个致命缺陷密度D0在不同系统里有不同定义，二是时间戳精度不一致导致跨系统对齐困难，三是设备维护后计数器重置造成数据断层。建议建立一份字段字典，对每个关键字段写明来源系统、采集频率、单位、有效范围和责任人，新人接手时按字典对照，可以少走两三个月弯路。

很多工厂在推颗粒污染治理时会陷入工具崇拜，认为买了颗粒在线监控系统或者上了某个平台，问题就自动解决。实际情况是工具只提供了容器，真正决定效果的是工艺知识如何被结构化。我们见过同样一套系统，在A厂三个月出效果，在B厂一年还在调参，差别就在于A厂把老工程师的判断逻辑逐条写成了可验证的规则，而B厂只是把数据搬进了新界面。

验证方法上，建议采用离线回溯加在线影子运行的两段式。先用历史数据回溯，看新方案能否在事后正确识别已知事件，统计召回率与误报率；再在产线上做影子运行，即方案照常输出结果但不触发实际处置，与现有做法并行跑两到四周，对比差异。两段验证都通过后再切换为正式生效，这套流程能把上线风险降到可接受范围。

文档与知识沉淀常被忽略，但它决定了方案能否活过人员变动。建议为颗粒污染治理建立三份文档：一份是给管理层看的一页纸方案说明，一份是给工程师看的参数与规则手册，一份是给现场操作看的处置卡片。三份文档面向不同读者，语言和详略程度完全不同，不要试图用一份文档覆盖所有人，那通常意味着谁都不看。

与其他系统的接口要提前约定失败语义。颗粒在线监控系统与MES、SPC、EAP之间的调用，必须明确超时时长、重试次数、幂等键和补偿机制。我们踩过的坑是重试没有幂等保护，网络抖动时同一条致命颗粒缺陷记录被写入三次，导致致命缺陷密度D0统计虚高，追了两天才定位到是接口层重复提交。现在所有写接口都强制带业务唯一键，服务端做去重。

关于阈值的动态化，固定阈值在产品结构单一时够用，但一旦产品组合频繁切换就会失效。做法是按产品族、机台族、班次分层设定，并用滚动窗口定期重算。重算周期建议不短于两周不长于三个月，太短会跟随噪声漂移，太长则跟不上工艺演进。每次重算必须留档，记录重算前后的阈值、依据样本量和批准人，方便后续追溯致命缺陷密度D0判定口径的变化。

最后是人的因素。颗粒污染治理的推行本质上是在改变现场的工作习惯，技术方案再完美，如果操作员觉得多了负担就会被绕过。有效的做法是让现场先尝到甜头：优先自动化那些他们最讨厌的重复劳动，比如手工抄表、跨系统复制粘贴、每日报表整理，等信任建立起来，再推进那些需要他们额外配合的环节，阻力会小很多。

落地节奏建议分三个阶段推进。第0到30天是数据打底期，重点是把颗粒污染治理所依赖的原始数据接通并做质量校验：确认颗粒在线监控系统侧的数据采集频率、字段口径、时间戳时区是否统一，把致命缺陷密度D0的历史至少三个月数据导出做基线统计，识别缺失率、异常值占比与采集断点。这个阶段不要急着上模型或上看板，数据口径没对齐前，任何结论都会在评审会上被推翻。

十、配图：数据可视化

图1：洁净室颗粒计数趋势与控制限监控

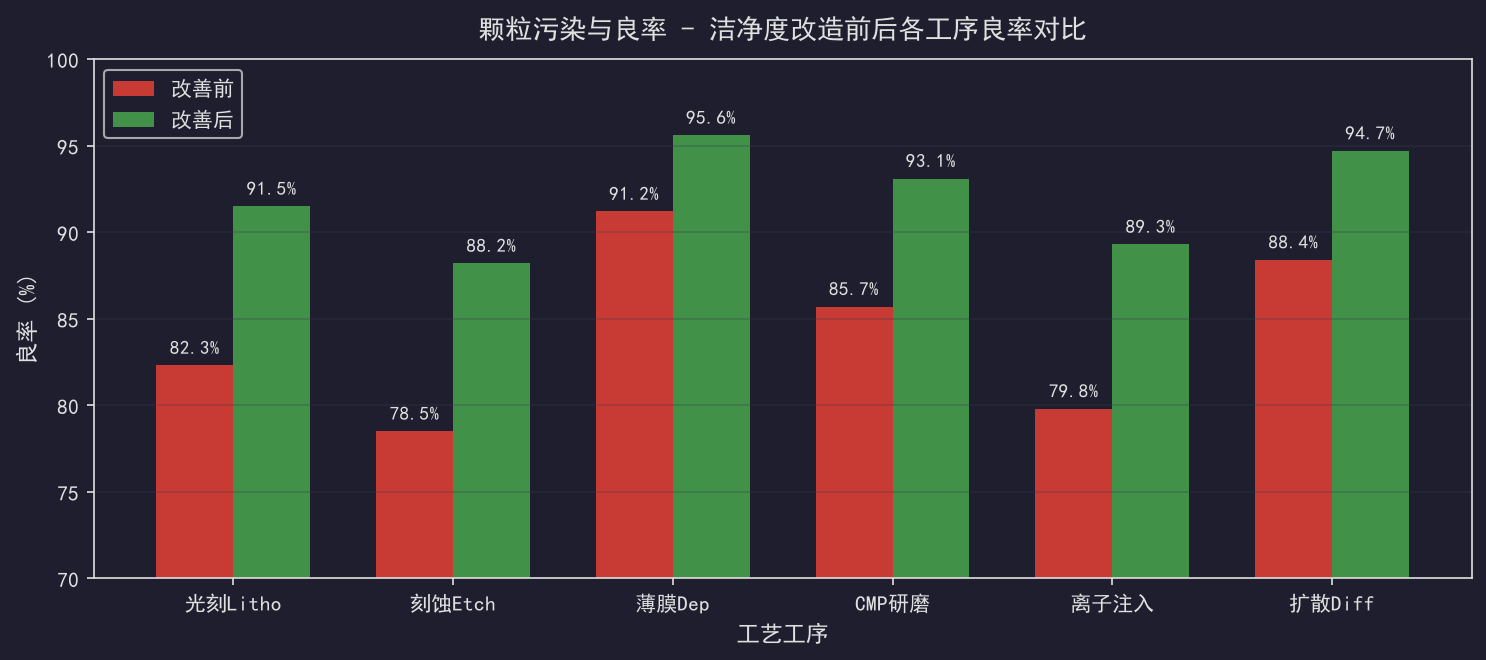

图2：洁净度改造前后各工序良率对比

十一、颗粒尺寸分层控制限与致命性判定表

十二、颗粒治理项目投入产出与效果对比表
