[粉丝专享] 离子注入退火激活率：如何验证掺杂效果

【摘要】注入剂量对了不代表掺杂效果就对。本文讲清退火激活率的物理含义、四探针方块电阻与霍尔量测的适用边界、SIMS与扩展电阻的取舍，并给出一套可落地的激活率验证流程与RTA工艺窗口优化的真实数据。

分类：设备工艺 | 发布：2026-08-16 | 首发：半导体智能制造博客

一、背景故事：一次真实的产线事件

有一次我们的产品在电性测试站出现批量Vt（阈值电压）偏移，偏移量约35毫伏，超出规格上限。所有人第一反应是查栅氧厚度和沟道注入剂量，把注入机的剂量监控数据翻了个遍，剂量精度在正负1.2%以内，完全正常；栅氧厚度用椭偏仪复测，也在规格中心。

排查卡了四天，最后是一位老工程师提醒：查一下RTA的实际温度曲线。结果发现，那台RTA设备的高温计（pyrometer）在三周前的一次保养后，发射率参数被误设为0.68（正确值应为0.72），导致实际退火温度比设定值低了大约23摄氏度。温度低了，杂质激活不完全，有效载流子浓度下降，Vt自然偏移。

这件事暴露了一个普遍问题：我们对注入的监控非常严格，剂量、能量、角度、束流都有SPC，但对退火后的"激活效果"几乎没有直接监控，默认只要温度设定对了、时间对了，激活就一定到位。这篇文章讲的就是怎么把这个盲区补上。

二、技术原理：把机制讲清楚

先讲清物理机制。离子注入把掺杂原子打进硅晶格，但这些原子多数停在晶格间隙位置，不具备电学活性；同时高能离子轰击会破坏晶格结构，形成大量点缺陷甚至非晶化层。退火的作用有两个：一是修复晶格损伤，二是让掺杂原子从间隙位跃迁到替位（substitutional）位置，才能贡献自由载流子。激活率就是替位掺杂原子数占注入总剂量的比例。

激活率不是简单的温度函数。它受固溶度上限约束：在给定温度下，硅中掺杂原子的固溶度有物理上限，比如硼在1000摄氏度下的固溶度约为3乘10的20次方每立方厘米，超过这个浓度的部分无论退火多久都无法激活，还会形成析出团簇。所以高剂量注入的激活率天然低于低剂量注入，这不是工艺问题而是物理限制。

另一个关键机制是瞬态增强扩散（TED）。注入产生的间隙硅原子在退火初期会显著加速硼的扩散，导致结深超出预期。这就是为什么先进制程要用尖峰退火（spike RTA）甚至毫秒级激光退火——升温和降温都要足够快，在杂质来不及扩散之前完成激活。激活率和结深控制是一对需要权衡的目标，温度高时间长激活率好但结深失控，温度低时间短结深好但激活不足。

量测手段方面，四探针测方块电阻Rs是最常用的产线监控方法，快速、非破坏、成本低，但它测的是电阻率与结深的乘积效应，无法单独分离载流子浓度和迁移率。霍尔量测可以同时得到载流子面浓度和霍尔迁移率，信息更完整但需要制备范德堡结构，通常只在工程验证阶段用。SIMS测的是化学浓度（所有掺杂原子，不分激活与否），把SIMS浓度与霍尔载流子浓度相除，得到的才是真正意义上的激活率。

三、现状分析：多数工厂现在是怎么做的

产线上目前的普遍做法是：用monitor wafer跑退火，然后四探针测Rs，做SPC监控。这个方法优点是快，一片monitor从进炉到出数据大约25分钟，缺点是Rs是个复合指标，它同时受激活率、结深、掺杂剂量三个因素影响，任何一个变了Rs都会动，无法直接定位根因。

第二个现状是监控频率不足。多数工厂对RTA的monitor频率是每天一次或者每班一次，如果设备参数在两次monitor之间发生漂移，中间跑过的所有产品晶圆都可能受影响。我们那次Vt偏移事件，从pyrometer参数误设到被发现，中间跑了将近1400片产品。

第三个现状是缺乏跨设备一致性管理。同型号的三台RTA，各自做SPC都在控，但机台之间的Rs均值可能相差3%到5%。如果产品在不同机台之间随机流转，这个机台间差异就会变成产品的额外变异源。真正需要监控的是机台间的匹配度（matching），而不只是单机台的稳定性。

第四个现状是缺陷模式与激活率的关联没有建立。电性异常时，工艺团队和产品工程团队各查各的，缺少一张能把RTA参数、Rs、SIMS结果、Vt分布串起来的分析视图。数据分散在四五个系统里，跨系统关联往往要靠人工Excel拼接，一次分析要花两三天。

四、瓶颈问题：卡在哪里

卡点一是Rs的多因素混叠。前面说过Rs同时反映激活率、结深和剂量，单看Rs异常无法判断根因。实践中的解法是配合使用变角度四探针或者扩展电阻（SRP）做纵向剖面，但这两项都是破坏性量测，成本高、周期长，不适合日常监控。

卡点二是温度量测本身的不确定性。RTA的温度靠pyrometer测量晶圆背面辐射，读数依赖发射率设定，而发射率又与晶圆背面粗糙度、背面膜层、掺杂浓度有关。换了产品类型不同步调整发射率，就会出现"设定1050度实际1027度"这类偏差，而且非常隐蔽。

卡点三是monitor wafer与产品晶圆的代表性差异。monitor通常是裸硅片或者简单结构，而产品晶圆表面有复杂的图形和多层薄膜，两者的辐射吸收特性不同，实际经历的温度历程也不同。用monitor的Rs推断产品的激活效果，这个映射关系必须先做过标定，否则monitor全部在控，产品照样出问题。

卡点四是高剂量场景的固溶度限制被忽略。做源漏注入时剂量常常在10的15次方到10的16次方每平方厘米量级，这个剂量下即便退火条件最优，激活率也只有40%到70%。如果工程师按"激活率应该接近100%"的直觉去调工艺，就会不断加高温度、延长时间，结果结深失控而激活率并没有明显改善。

五、解决方案：可落地的完整做法

我们建立的验证流程分五步。第一步是建立基准：对每个关键注入层，用SIMS加霍尔量测做一次完整的激活率标定，确定该剂量能量组合下的理论激活率上限和当前工艺的实际值。这个基准数据每年更新一次，或者工艺条件变更时重做。

第二步是把Rs的SPC升级为分层监控。除了常规的Rs均值和标准差，额外监控三个衍生指标：片内均匀性（49点量测的标准差除以均值）、机台间偏差（各RTA的Rs均值与全厂均值的差）、以及Rs与温度设定的回归残差。第三个指标最有诊断价值，我们把每天的（Rs，设定温度）数据点做线性回归，如果某台机台的实测Rs持续偏离回归线，说明它的实际温度与设定温度存在系统性偏差。

第三步是建立pyrometer校验制度。每次PM后、每次换产品类型、每月定期，都要用标准片做温度校验。标准片是背面状态已知、发射率已标定的专用硅片，跑固定退火条件后测Rs，与历史基准比对，偏差超过2%就触发pyrometer重新校准。这一条制度直接堵死了我们那次Vt偏移事件的漏洞。

第四步是跨系统数据打通。把RTA的实际温度曲线（每100毫秒采样一次的完整trace）、四探针Rs数据、产品电性测试的Vt数据按批次ID关联到同一张宽表里。这张表让我们第一次能直接看到"某台RTA的升温速率下降"与"该批次Vt偏移"之间的对应关系，之前这两个数据永远不在同一个屏幕上。

第五步是工艺窗口的DOE验证。用三因子（峰值温度、保温时间、升温速率）三水平的响应面设计，对每个关键注入层跑一次工艺窗口实验，输出激活率和结深的等高线图，找到同时满足Rs规格和结深规格的最优区域，并把这个区域的边界写进工艺规范，作为参数变更的护栏。

六、实战案例：一个完整的改造过程

去年下半年我们对源漏注入的RTA条件做了一次完整优化。起因是该层的Rs片内均匀性长期偏差，49点标准差在3.8%到4.5%之间，规格要求是低于3.0%，长期处于边缘状态，产品的Vt分布也偏宽。

第一步做基准标定。SIMS测得硼的化学浓度峰值为2.1乘10的20次方每立方厘米，霍尔测得的载流子面浓度对应激活率为58.3%。查固溶度曲线，在当前1030摄氏度峰值温度下理论上限约为65%到70%，说明还有优化空间但不大，这个判断很重要，它避免了团队去追求不切实际的激活率目标。

第二步做DOE。峰值温度取1010、1030、1050三个水平，保温时间取0秒（spike）、1.5秒、3秒，升温速率取75、150、250摄氏度每秒，按Box-Behnken设计跑了15个条件，每条件3片。测量项包括Rs均值、Rs片内均匀性、SIMS结深和霍尔激活率。

第三步分析结果。响应面显示，升温速率对片内均匀性的影响最大（贡献率54%），远超峰值温度（27%）和保温时间（12%）。升温速率从75提到250摄氏度每秒，片内均匀性从4.4%改善到2.6%，代价是激活率从58.3%略降到56.1%，结深从32纳米缩到28纳米。结深变浅对我们这个产品反而是有利的，因为可以降低短沟道效应。

第四步是条件锁定与验证。最终选择峰值温度1035摄氏度、spike退火（0秒保温）、升温速率220摄氏度每秒。用这个条件跑了8个验证批共200片，Rs片内均匀性稳定在2.5%到2.8%，Vt标准差从原来的18.6毫伏降到11.2毫伏。

七、实施效果：数据说话

优化条件在2024年11月正式转产。三个月的跟踪数据显示：Rs片内均匀性均值2.64%，标准差0.19%，Cpk从原来的0.71提升到1.42；Vt分布标准差从18.6毫伏降到11.4毫伏，与验证批的结果一致；该产品在电性测试站的Vt相关不良率从2.8%降到0.6%。

pyrometer校验制度实施后的效果同样明显。制度执行前的12个月，我们一共发生过3次温度漂移相关的批量异常，累计影响约3200片晶圆；制度执行后的10个月，捕捉到4次pyrometer偏差（都在触发阈值内被提前发现），零起批量异常。单次批量异常的平均损失按我们厂的口径大约是55万元，这项制度的价值一年就有一百多万。

跨系统数据打通带来的最大变化是分析效率。以前一次电性异常的根因分析平均要花2.5天，现在能压到4小时以内，因为工程师打开一张宽表就能同时看到注入参数、退火trace、Rs和电性数据。这套宽表后来被复用到刻蚀和薄膜的分析上，成了我们厂工艺数据分析的标准做法。

最后说一个反面经验：我们最初想把激活率做到70%以上，投入了大量DOE资源去试更高的温度和更长的时间，结果激活率只从58%提到61%，而结深从32纳米涨到47纳米，短沟道效应恶化，产品性能反而变差。固溶度是物理上限，工艺优化必须在物理规律允许的范围内做权衡，这个教训值得所有做工艺优化的工程师记住。

八、常见问题答疑

Q：为什么高剂量注入激活率上不去？

A：固溶度物理上限决定的。硼在1000摄氏度硅中的固溶度约3乘10的20次方每立方厘米，注入浓度超过这个值的部分会形成析出团簇，无论怎么退火都不会激活。想提高有效激活浓度只能靠非平衡工艺，比如激光退火实现的过饱和激活。

Q：monitor wafer和产品片差异大怎么办？

A：必须做一次映射标定：同批跑monitor和产品片，分别测Rs（产品片用测试结构），建立两者的回归关系并记录斜率截距。之后monitor的读数按这个关系换算，同时每季度用产品片复核一次映射关系是否漂移。

Q：没有霍尔量测能力怎么估激活率？

A：可以用Rs反推近似值。已知SIMS的化学浓度剖面和迁移率经验模型，用Rs公式反解出等效载流子浓度，再与化学浓度相除。这个估算的误差大约在正负15%以内，做趋势判断够用，做绝对值标定则不够。

九、工程落地经验：路线图、分工与验证

第60到90天是闭环运营期。这个阶段的核心是把退火激活率验证的产出接入日常会议体系：早会看昨日方块电阻Rs异常清单，周会看趋势与改善项进展，月会看投入产出。同时建立复盘机制，每一次漏报和误报都要归档到知识库，标注根因类型，季度末统计各类根因占比，用于下一轮规则和阈值的调整。

角色分工上，工艺工程（PE）工程师负责规则与阈值的定义和维护，设备工程师负责机台侧数据质量与现场确认，IT/数字化团队负责四探针量测与RTA设备的接口稳定性与性能，生产主管负责处置时限的考核。四方职责必须写进流程文件，否则出现异常时最常见的场景就是三方在群里互相@，而掺杂激活异常还在继续产出不良。我们的做法是在流程文件里对每类事件写明第一响应人和升级路径，30分钟未响应自动升级到主管。

关于投入产出的测算，很多团队做退火激活率验证项目时说不清收益，导致预算被砍。可以用一个简单口径：先统计过去12个月因掺杂激活异常导致的损失片数与返工工时，折算成金额；再估算改造后可挽回的比例（保守取40%到60%）；投入侧算清人力工时、软硬件采购与后续维护。用这三组数字做一页纸的测算表，比任何技术PPT都更容易通过评审。

数据治理是退火激活率验证绕不开的前置条件。半导体产线的数据有三个典型问题：一是同一个方块电阻Rs在不同系统里有不同定义，二是时间戳精度不一致导致跨系统对齐困难，三是设备维护后计数器重置造成数据断层。建议建立一份字段字典，对每个关键字段写明来源系统、采集频率、单位、有效范围和责任人，新人接手时按字典对照，可以少走两三个月弯路。

很多工厂在推退火激活率验证时会陷入工具崇拜，认为买了四探针量测与RTA设备或者上了某个平台，问题就自动解决。实际情况是工具只提供了容器，真正决定效果的是工艺知识如何被结构化。我们见过同样一套系统，在A厂三个月出效果，在B厂一年还在调参，差别就在于A厂把老工程师的判断逻辑逐条写成了可验证的规则，而B厂只是把数据搬进了新界面。

验证方法上，建议采用离线回溯加在线影子运行的两段式。先用历史数据回溯，看新方案能否在事后正确识别已知事件，统计召回率与误报率；再在产线上做影子运行，即方案照常输出结果但不触发实际处置，与现有做法并行跑两到四周，对比差异。两段验证都通过后再切换为正式生效，这套流程能把上线风险降到可接受范围。

文档与知识沉淀常被忽略，但它决定了方案能否活过人员变动。建议为退火激活率验证建立三份文档：一份是给管理层看的一页纸方案说明，一份是给工程师看的参数与规则手册，一份是给现场操作看的处置卡片。三份文档面向不同读者，语言和详略程度完全不同，不要试图用一份文档覆盖所有人，那通常意味着谁都不看。

与其他系统的接口要提前约定失败语义。四探针量测与RTA设备与MES、SPC、EAP之间的调用，必须明确超时时长、重试次数、幂等键和补偿机制。我们踩过的坑是重试没有幂等保护，网络抖动时同一条掺杂激活异常记录被写入三次，导致方块电阻Rs统计虚高，追了两天才定位到是接口层重复提交。现在所有写接口都强制带业务唯一键，服务端做去重。

关于阈值的动态化，固定阈值在产品结构单一时够用，但一旦产品组合频繁切换就会失效。做法是按产品族、机台族、班次分层设定，并用滚动窗口定期重算。重算周期建议不短于两周不长于三个月，太短会跟随噪声漂移，太长则跟不上工艺演进。每次重算必须留档，记录重算前后的阈值、依据样本量和批准人，方便后续追溯方块电阻Rs判定口径的变化。

最后是人的因素。退火激活率验证的推行本质上是在改变现场的工作习惯，技术方案再完美，如果操作员觉得多了负担就会被绕过。有效的做法是让现场先尝到甜头：优先自动化那些他们最讨厌的重复劳动，比如手工抄表、跨系统复制粘贴、每日报表整理，等信任建立起来，再推进那些需要他们额外配合的环节，阻力会小很多。

落地节奏建议分三个阶段推进。第0到30天是数据打底期，重点是把退火激活率验证所依赖的原始数据接通并做质量校验：确认四探针量测与RTA设备侧的数据采集频率、字段口径、时间戳时区是否统一，把方块电阻Rs的历史至少三个月数据导出做基线统计，识别缺失率、异常值占比与采集断点。这个阶段不要急着上模型或上看板，数据口径没对齐前，任何结论都会在评审会上被推翻。

十、配图：数据可视化

图1：退火后方块电阻趋势与控制限监控

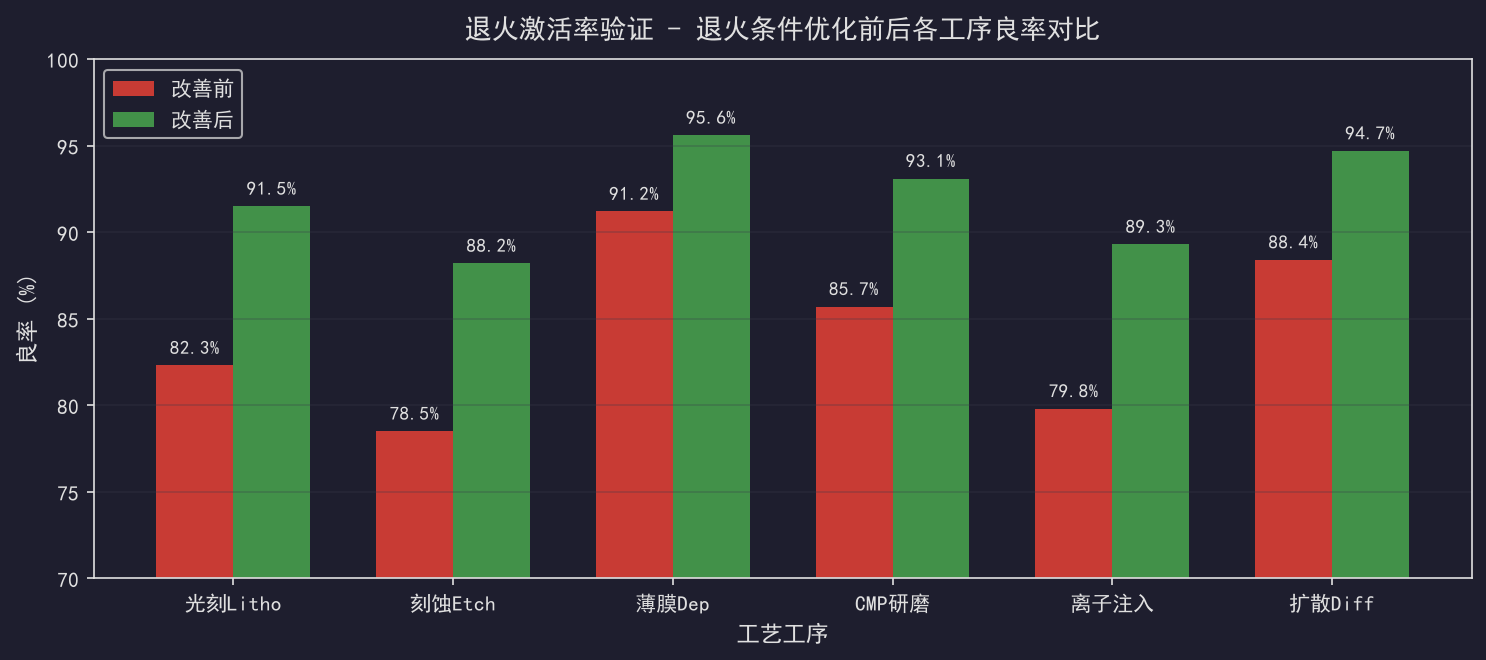

图2：退火条件优化前后各工序良率对比

十一、退火激活效果量测方法对照表

十二、RTA工艺窗口DOE结果与最终条件对比表
