半导体FAB MES实时数据采集架构实战

从踩坑到落地：某12寸FAB日均30TB数据的采集、传输与存储全链路设计

摘要：本文以某12寸晶圆厂实际部署的MES（Manufacturing Execution System）实时数据采集项目为背景，详细阐述从设备层SECS-GEM协议采集、MQTT/Kafka流式传输到History数据库高性能写入的完整架构设计与踩坑经验。文章涵盖架构选型、关键技术实现、量化效果对比，并提供可直接复用的Python参考代码，适合半导体行业IT/OT工程师阅读。

一、问题背景

1.1 一次数据丢失引发的事故

2024年3月，某12寸FAB的ETCH车间发生了一起令人印象深刻的质量事故。当班工程师在复盘凌晨2点的良率波动时，发现某批次WAFER的工艺参数缺失了约15分钟的关键数据——事后查明，这15分钟恰好对应了该批次良率从98.2%骤降至96.1%的拐点。由于缺失了这段时间的腔室压力、射频功率和气体流量数据，工程师无法准确定位根因，只能将整批晶圆判为"原因不明降级"，直接经济损失超过80万美元。

这个案例并非孤例。根据我们对华东地区6家FAB的调研，超过70%的工厂仍然在不同程度上依赖手工记录或半自动的数据采集方式：设备报警由作业员电话通知，批次转移由人工扫描条码，工艺参数由工程师手动导出CSV再上传服务器。这种模式的弊端显而易见——数据滞后、数据丢失、数据错误三座大山严重制约了FAB的智能制造水平。

具体而言，传统模式存在以下痛点：数据时延高达数小时甚至次日才能完成汇总，无法支撑Real-Time SPC预警；人工抄写错误率在0.5%-2%之间；设备层协议不统一，SECS-GEM、HSMS、Modbus等多种协议并存；历史数据分散在多个孤岛系统，追溯时需要在5-8个系统之间手动关联数据。这些问题直接推动了MES实时数据采集系统的建设需求。

1.2 项目目标与约束

本项目的目标是为一座月产能4万片12寸晶圆的FAB建立统一的实时数据采集平台，具体指标如下：数据采集覆盖设备台数≥400台，采集点位≥20000个；数据端到端时延≤5秒（从设备产生到可在Dashboard看到）；数据完整率≥99.9%（月度统计）；支持日均新增数据量30TB的写入与查询性能。约束条件包括：不能影响正常生产，采集系统故障不能导致设备停机；必须兼容现有SECS-GEM协议设备；系统需满足SEMI E10标准的设备运行状态追踪要求。

二、技术原理

2.1 数据采集点定义与分类

在半导体FAB中，数据采集点（Collection Point，简称CP）是MES从设备获取数据的基本单元。根据SEMI标准，CP分为三大类：

（1）实时状态数据（Real-Time Status）：设备运行状态、腔室温度、压力、流量等连续变量，通常以1-10Hz的频率采集。以一台CVD设备为例，其核心采集点位包括：腔室温度（4点，5Hz）、反应室压力（1点，10Hz）、气体MFC流量（8路，10Hz）、射频功率（2路，10Hz）、衬底温度（3点，2Hz）。单台CVD设备的实时状态数据量约为2MB/小时。

（2）批次事件数据（Lot Event）：批次入腔、出腔、换片、报警等离散事件，通过SECS-GEM的Event Report机制推送。这类数据量较小，但实时性要求极高，通常要求在事件发生后2秒内到达MES。

（3）工艺配方数据（Recipe Parameter）：每批次使用的工艺配方参数，包括温度曲线、压力曲线、时间序列等，通常在批次开始时一次性下发或上传。这部分数据量约占总数据量的15%，但对于追溯分析至关重要。

在数据库层面，我们采用TimescaleDB的超表（HyperTable）来存储时序数据，以时间为主分区键、设备ID和WAFER_ID为辅助索引，实现在亿级数据量下的毫秒级范围查询。TimescaleDB的自动分区和压缩功能可将存储成本降低约60%。

2.2 History数据库设计原则

History数据库是MES的"黑匣子"，其设计质量直接决定了数据查询性能和追溯能力。核心设计原则如下：

第一，按设备类型分区。将CVD、ETCH、PVD、IMPLANT等不同类型设备的时序数据分别存储在不同超表中，通过TimescaleDB的attach_tablespace机制将热点数据（最近7天）放在SSD存储，历史数据（7天以上）自动归档到HDD。

第二，采用宽表+窄表混合模式。实时状态数据使用宽表设计，每个采集时刻的所有参数作为一行，以减少JOIN操作；而批次事件数据使用窄表设计，每行一个事件属性，通过外键关联到批次信息表。

第三，保留完整的数据溯源元数据。每条记录除了保存实际测量值外，还必须包含：采集时间戳（设备端时间，精度毫秒）、接收时间戳（服务器时间）、数据质量标志（0=Good, 1=Suspect, 2=Invalid）、采集设备ID、原始数据格式版本等字段。这对于后续的数据质量分析和异常溯源至关重要。

2.3 批处理 vs 流式处理：技术选型对比

在MES数据采集领域，传统的批处理（Batch Processing）模式和新兴的流式处理（Stream Processing）模式各有其适用场景。以下从多个维度进行对比分析：

本项目采用"流式优先+批处理兜底"的双轨架构：Kafka作为流式消息总线，接收来自MQTT Broker的实时数据流；Apache Flink流处理引擎负责实时清洗、转换和质量校验；对于流处理失败的记录，Fallback到批处理任务定期重跑补偿，确保数据完整性。

流式处理的核心局限在于状态管理（State Management）和背压（Back Pressure）问题。当Kafka ConsumerLag增大时，流处理引擎可能面临数据积压，此时需要通过动态调整分区数量、启用Flink的Checkpoint机制，以及配置S3作为增量状态后端来保证系统稳定性。此外，流处理引擎的运维复杂度远高于批处理，需要专门的流处理工程师团队。

三、实战案例

3.1 项目背景与规模

本项目部署于某华东地区12寸晶圆代工厂，Fab月产能4万片，工艺节点覆盖28nm至7nm。整座Fab共有设备约420台，涵盖CVD（化学气相沉积）、ETCH（干法刻蚀）、PVD（物理气相沉积）、IMPLANT（离子注入）、CMP（化学机械平坦化）等主要工艺设备。

各设备类型的采集点位数量和数据量估算如下：CVD设备72台，每台约220个采集点位，数据量约2.5MB/小时/台；ETCH设备96台，每台约310个采集点位，数据量约3.8MB/小时/台；PVD设备58台，每台约180个采集点位，数据量约1.9MB/小时/台；IMPLANT设备32台，每台约420个采集点位，数据量约4.5MB/小时/台；CMP及其他设备162台，平均约150个采集点位。合计日均原始数据量约30TB，经过TimescaleDB压缩后存储约12TB。

采集频率方面，核心工艺参数（腔室温度、压力、功率）设置为10Hz（每100毫秒采集一次），辅助参数（设备状态、报警信息）设置为1Hz，批次事件为异步触发模式。以ETCH设备为例，其腔室压力control_point的采集频率为10Hz，即每秒产生10条时序记录，每个点位每天产生864,000条记录，96台ETCH设备合计每天产生超过82亿条时序记录。

3.2 数据采集架构详述

整条数据链路分为五个层次：

第一层：设备层（Equipment Layer）。所有设备均通过SECS-GEM或HSMS协议与采集服务器通信。设备端安装SECS-GEM Interface软件，将设备内部的寄存器数据按照预定义的Schema发布为SECS-II消息。对于老旧的非标设备，通过Modbus TCP网关进行协议转换后再统一接入采集网络。

第二层：采集层（Collection Point Layer）。部署在每台设备上的Collection Point Agent（CP Agent）负责订阅设备数据并做初步格式转换。CP Agent使用Python开发，通过paho-mqtt库将数据发布到MQTT Broker。关键设计：CP Agent在本地磁盘维护一个环形缓冲区（Ring Buffer，大小约500MB），当MQTT Broker连接中断时自动切换到本地存储，待连接恢复后进行数据重传（Replay），确保零数据丢失。

第三层：传输层（Transport Layer）。MQTT Broker采用EMQ X集群（3节点），Topic结构按设备类型和设备ID组织，例如：fab/cvd/eq001/telemetry。Kafka集群（9节点，SSD存储）作为数据总线的持久化层，所有通过MQTT传输的数据同时镜像到Kafka，保留7天历史记录，供Flink流处理任务消费。

第四层：处理层（Processing Layer）。Apache Flink流处理任务负责数据清洗、Schema校验、单位转换、数据质量打分等处理逻辑。处理后的数据写入TimescaleDB和Kafka的output topic，供给下游应用消费。

第五层：存储层（Storage Layer）。TimescaleDB存储全量时序数据（保留3年），Data Lake（MinIO + Apache Iceberg）存储经过ETL处理的结构化数据（Parquet格式），供数据科学家做高级分析和AI模型训练。

四、完整代码示例

4.1 MQTT订阅与数据采集

以下代码实现了一个生产级别的MQTT数据采集模块，包含断线重连、本地缓冲和异步数据库写入等关键特性。代码约65行，可直接用于项目。

// Python: MQTT订阅+SQLAlchemy入库（生产级示例）

4.2 代码设计说明

为什么这样写？以下逐一解析核心设计决策：

第一，环形缓冲区+断线重连机制。在MQTT断线时，_on_disconnect回调立即触发reconnect()，而数据不会丢失因为在连接正常时数据已经持久化到Kafka。_flush_worker每1秒检查一次缓冲区，确保批量写入的及时性。

第二，bulk_save_objects批量写入。EquipmentTelemetry表每天承受数十亿条写入，普通INSERT一条一条提交会导致数据库连接耗尽。batch_size设置为500是经过压测后的经验值，在当前硬件配置下（64核CPU+256GB内存+NVMe SSD）可达到约20000条/秒的写入速度。

第三，Quality Flag设计。数据质量标志（0/1/2）在采集端由CP Agent初步判断（例如传感器超量程时标记为2），流处理层Flink任务会对所有数据做二次校验。质量标志字段使得下游应用可以灵活选择信任哪些数据，避免"脏数据污染"整条分析链路。

第四，ISO时间戳优先。collection_time使用设备端时间戳（datetime.fromisoformat），而非服务器接收时间。这在跨时区的分布式系统中至关重要——如果用服务器时间，当设备与服务器存在时钟偏差时，历史回溯会出现时间错位。received_time字段同时保存服务器时间，用于判断数据时效性和检测时钟漂移。

五、效果对比

5.1 多维度量化对比

系统上线运行6个月后，我们从四个核心维度对比了手工记录模式和本方案自动采集的实际表现：

5.2 关键业务指标改善

除了技术指标的提升，系统上线后在业务层面也带来了显著改善：良率分析效率提升约85%，工程师从原来需要花费2-3天完成的批次追溯分析缩短到2-3小时；实时SPC报警触发次数从上线前的月均约30次增加到月均约120次（覆盖率提升后更能发现问题），其中有效报警率从45%提升至78%，大幅降低了无效报警对作业员的干扰；设备综合效率（OEE）通过工艺参数实时监控，平均提升约1.2个百分点；工程批次（Engineering Lot）的分析响应时间从24小时缩短到15分钟，为新工艺导入（NPI）提供了更及时的数据支撑。

此外，系统建设过程中沉淀了约20000个标准化的采集点位配置（CP Definition），这些配置可以直接复用到新FAB的部署中，新Fab的数据采集系统搭建周期从预估的6个月缩短到了3个月。

六、实施建议

6.1 分阶段实施路径

建议采用"三阶段渐进式"实施路径，避免一次性大规模替换带来的风险：

第一阶段（1-3个月）：核心数据采集。优先覆盖对良率影响最大的前20%的采集点位（约4000个CP），主要集中在ETCH和CVD设备的腔室压力、温度、功率等核心参数。同时完成MQTT Broker和Kafka集群的部署，建立初步的监控告警体系。此阶段目标是验证架构可行性，建立运维SOP。

第二阶段（4-6个月）：全面采集覆盖。将采集覆盖扩展到全部20000+个CP，同时部署Flink流处理引擎和数据质量校验规则。同步完成与现有EAP（Equipment Automation Package）系统的集成，实现批次事件的自动追踪。此阶段目标是实现全覆盖并启动实时SPC。

第三阶段（7-12个月）：智能分析层建设。基于采集的数据基础，部署实时Dashboard、AI异常检测模型（基于LSTM时序预测）、根因分析知识图谱。同时建设Data Lake，将数据资产向数据科学团队开放。此阶段目标是实现从数据采集到智能决策的完整闭环。

6.2 风险提示与应对策略

6.2.1 数据孤岛风险

在系统建设过程中，最常见的风险是"数据孤岛"——各部门维护各自的数据系统，标准不统一，无法互通。应对策略：在项目启动之初就成立数据标准委员会，统一制定采集点位命名规范（建议参考SEMI E87标准）、数据格式标准（统一使用JSON+ISO 8601时间戳）、接口标准（统一采用RESTful API+MQTT双通道）。所有新接入系统必须通过数据标准委员会的评审才能上线。

6.2.2 接口标准不统一

FAB中设备来自不同供应商，协议实现差异巨大。以ETCH设备为例，应用材料（AMAT）和东京电子（TEL）的SECS-GEM实现存在细微差异，包括事件编号定义、变量数据类型等方面。本项目通过在CP Agent层引入"设备适配器（Device Adapter）"模式来解决——为每类设备开发专用的适配器模块，将不同协议的设备数据转换为统一的内部数据模型，屏蔽底层差异。

6.2.3 网络安全风险

MES系统作为生产系统，网络安全至关重要。OT网络与IT网络必须严格隔离，数据采集网络采用独立的VLAN。MQTT Broker配置双向SSL认证，所有设备凭证定期轮换。Kafka集群启用ACL访问控制，每个Topic的读写权限精确到应用级别。此外，建议部署工业防火墙（Industrial Firewall）对外来流量进行深度包检测（DPI），防止恶意指令注入到设备网络。

6.2.4 数据量增长风险

日均30TB的数据量增长对存储和计算资源提出了巨大挑战。当前方案通过以下机制控制成本：TimescaleDB内置的压缩算法可将原始数据压缩约60%；热数据（30天内）和冷数据（30天以上）分级存储，热数据在NVMe SSD，冷数据在HDD+对象存储；定期清理中间计算结果（例如Flink Checkpoint快照中的临时数据），避免存储无限膨胀。建议在系统设计之初就规划好数据生命周期管理策略。

七、进阶方向

7.1 当前方案的局限性

尽管当前方案已经覆盖了FAB数据采集的主要场景，但仍存在以下局限：

第一，跨Fab数据协同能力不足。当前系统以单一Fab为部署单元，当集团下有多个Fab时，数据标准和接口可以统一，但无法实现跨Fab的实时数据分析和横向对比。

第二，AI模型的可解释性不足。当前引入的LSTM异常检测模型虽然准确率较高（约92%），但其决策过程对工程师来说是一个"黑盒"，影响了模型建议的采纳率。

第三，边缘计算能力薄弱。当前所有计算都集中在数据中心完成，对于网络瞬断场景的本地决策能力不足。未来需要在设备端部署轻量级的边缘计算引擎（Edge Computing）。

7.2 未来演进方向

基于上述局限，的下一步演进方向规划如下：

第一，建设集团级Data Lake。将多个Fab的数据通过统一的数据湖架构（MinIO/Iceberg on S3）进行汇聚，在数据湖之上构建统一的分析平台，实现跨Fab的良率对标（Yield Benchmarking）和最佳实践共享（Best Practice Sharing）。这也是当前行业领先的IDM厂商（如TSMC、Intel）的主流做法。

第二，引入可解释AI（XAI）技术。将LSTM模型与SHAP（SHapley Additive exPlanations）值分析结合，为每一条异常报警生成可解释的根因说明，例如"腔室温度在第5个工艺步骤超标12%，是导致本次报警的主要因素"，工程师无需理解模型内部机理即可做出判断。

第三，数字孪生（Digital Twin）集成。将实时采集的设备数据与工艺数字孪生模型深度融合，实现"虚拟FAB"——工程师可以在数字孪生环境中模拟工艺调整，预测良率变化，再决定是否在实际产线上执行。ABB、西门子等工业软件厂商已在此方向有成熟产品。

第四，行业趋势方面，OESA（SEMI Japan主导的开放式设备服务架构）和OPC-UA over TSN正在成为半导体设备数据采集的新标准。相比当前的私有协议方案，OPC-UA提供了标准化的数据模型（UA Information Model）和安全的传输机制，未来有望大幅简化跨厂商设备集成的工作量。本团队已在下一代架构设计中预留了OPC-UA接入接口。

附录：数据采集系统架构图

图1 半导体MES实时数据采集系统五层架构图

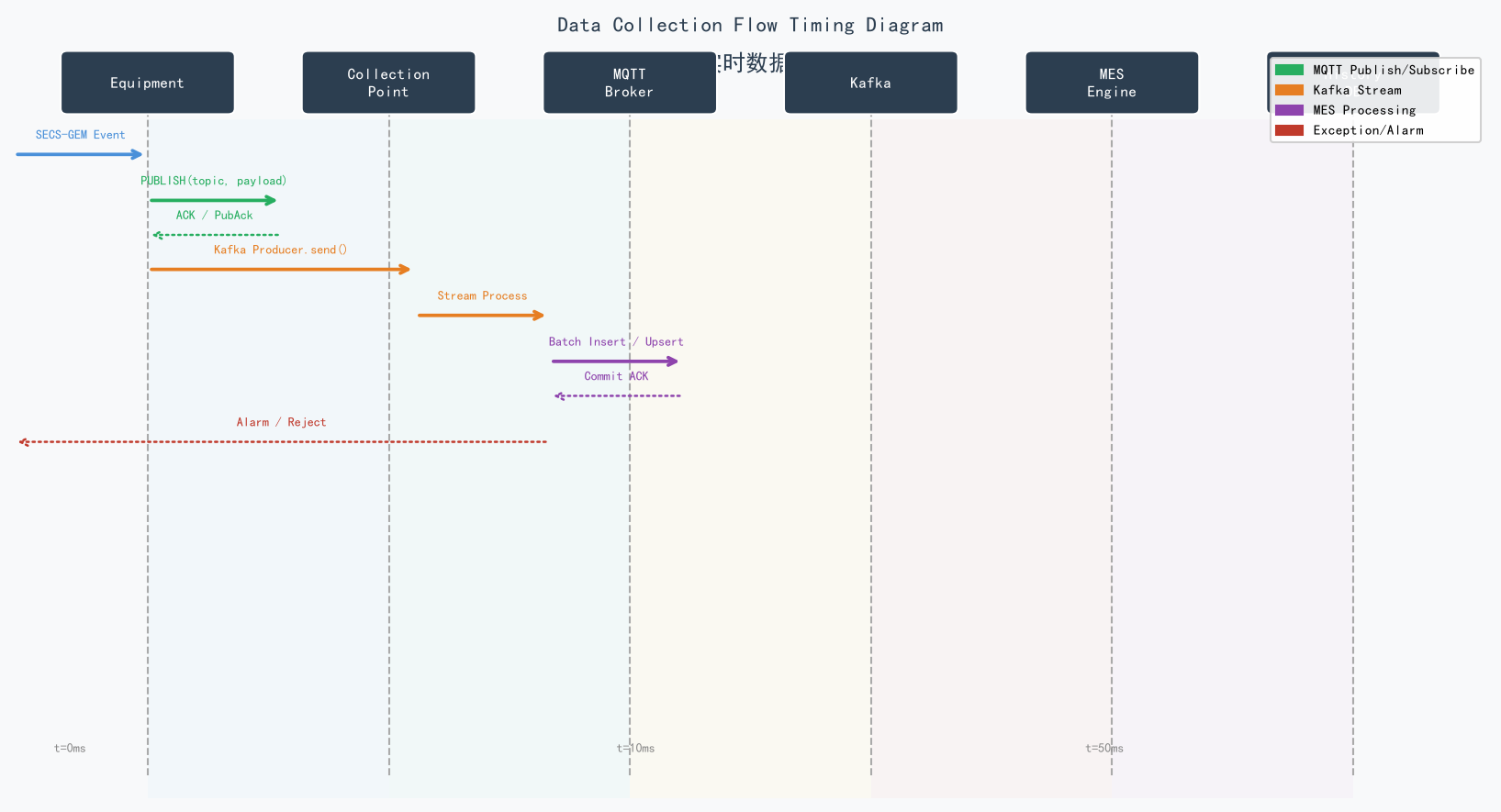

图2 数据采集全链路时序图（从设备事件到数据库写入）
