MES系统架构设计实战：模块化设计从混乱到清晰的演进

【摘要】

本文系统梳理MES 制造执行系统领域的核心问题与落地路径。2018年我接手了一个自研MES项目，前任团队写了大概15万行C#代码，但几乎所有模块都直接调用数据库，一个简单的改工单状态操作，…。全文围绕「问题背景：模块耦合严重的痛苦、技术原理：分层架构与领域驱动设计、实战：从三层到微服务的演进过程、完整代码：服务注册与接口调用示例、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：Kubernetes+Docker容器化部署，支持各服务独立扩缩容；Istio服务网格实现熔断、限流、链路追踪。补充说明：MES 的定位是承上启下的中间层：向上承接 ERP 的计划与订单，向下衔接设备与人员，负责把「计划做什么」变成「现场怎么做的记录」。因此 MES 的价值不仅在于执行，更在于产生完整、可信的过程数据。

【核心要点】

问题背景：模块耦合严重的痛苦：2018年我接手了一个自研MES项目，前任团队写了大概15万行C#代码，但几乎所有模块都直接调用数据库，一个简单的改工单状态操作，牵扯到5个不同的类，…
技术原理：分层架构与领域驱动设计：成熟MES通常采用三层/四层架构：表现层（Web/APP/大屏）→ 业务服务层（领域模型+应用服务）→ 数据访问层（Repository模式）→ 基础设施层（消…
实战：从三层到微服务的演进过程：第一步：纵向拆分。按业务领域（工单、库存、SPC、设备）拆分为独立服务，每个服务独立数据库（Database per Service）。
完整代码：服务注册与接口调用示例：以下代码展示服务注册中心和依赖注入的配置，以及工单服务的标准调用流程。使用反射自动扫描并注册服务实现类，减少手工配置。
实施建议：第一，不要一开始就想做微服务。先在单体应用内做好模块化拆分（Namespace/Assembly分离），验证领域边界后再考虑服务化。

【适用场景】

MES 选型评估与功能边界划分。
工单执行流程不畅、状态混乱的治理。
追溯链断裂问题的定位与补齐。
MES 与 ERP、设备层的数据集成设计。

🔧 配套工具：本节的核算／判读可用站内工具直接跑，推荐半导体MES工单管理v2 详解、半导体生产排程优化v2、半导体批次追溯增强版v2（zip 包，含可运行 Python 脚本与示例数据）。
这个方向的工具共 53 款，完整清单与选型建议见 MES与生产管理工具包。全部 351 款见工具资源包下载页。

一、问题背景：模块耦合严重的痛苦

2018年我接手了一个自研MES（制造执行系统，Manufacturing Execution System）项目，前任团队写了大概15万行C#代码，但几乎所有模块都直接调用数据库，一个简单的改工单状态操作，牵扯到5个不同的类，改一个Bug影响三个模块简直是家常便饭。

那个系统上线后，光是一个"修改工艺路线"的需求，开发+测试+部署整整用了3周，而且上线后还引入了2个新Bug。这种耦合到骨髓的架构，逼得我们不得不启动重构。

MES 的失败原因里，技术问题通常排在组织问题之后。工艺路线不稳定、职责边界不清、编码体系混乱这三类前置问题未解决时，系统上线只会把混乱数字化。

存量 MES 的改造比新建更难：历史数据与既有习惯形成的路径依赖，使得任何变更都需要兼容处理。因此改造通常采用渐进式替换而非一次性切换。

MES 的实时性要求分层设计：工单状态与报工需要秒级响应，而统计报表与分析可以分钟级甚至小时级。把所有功能都按最高实时性建设会显著推高成本，按需求分层才是合理做法。

二、技术原理：分层架构与领域驱动设计

成熟MES通常采用三层/四层架构：表现层（Web/APP/大屏）→ 业务服务层（领域模型+应用服务）→ 数据访问层（Repository模式）→ 基础设施层（消息队列/缓存/文件）。每层只对上下层负责，领域模型保持技术无关性。

DDD（Domain-Driven Design）核心概念：聚合根（Aggregate Root）是领域对象的统一入口，比如工单（WorkOrder）就是一个聚合根，所有对工单的操作都通过WorkOrderService进行，保证聚合内的一致性约束。

MES 的数据模型是整个系统的地基：物料、设备、工序、工单、批次五类主数据的编码规则与关联关系一旦确定，后续所有功能都建立在其上。模型设计不当会在系统运行一段时间后集中爆发为数据不一致问题。

MES 的用户体验直接影响数据质量：现场人员若觉得录入繁琐，就会出现事后补录、批量代录甚至随意填报，系统内的数据随即失去可信度。简化录入与自动采集的结合是保障数据质量的根本手段。

三、实战：从三层到微服务的演进过程

第一步：纵向拆分。按业务领域（工单、库存、SPC、设备）拆分为独立服务，每个服务独立数据库（Database per Service）。工单服务只关心工单相关逻辑，不再直接读写库存表。

第二步：依赖倒置。数据访问层定义为接口（IWorkOrderRepository），基础设施层实现具体逻辑，上层业务代码只依赖接口，不依赖实现。这一步花了2个月，但效果立竿见影——换数据库从改2周变成改2天。

第三步：事件驱动。用RabbitMQ做服务间解耦，工单状态变更发布事件，库存服务订阅事件后自动更新，彻底消灭跨服务的同步调用。

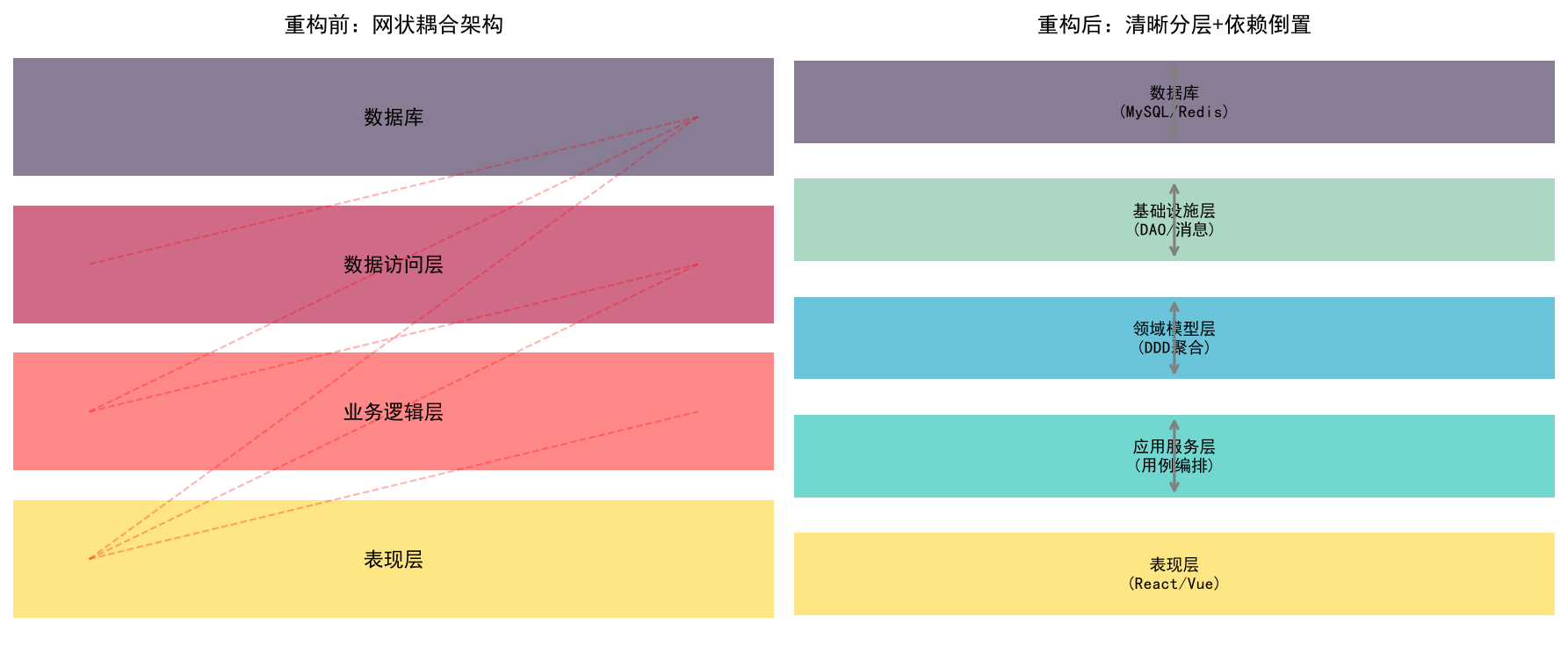

图1：MES架构从网状耦合（左）到清晰分层（右）的演进

图2：MES架构重构前后关键指标对比

追溯能力依赖数据的完整性而非系统的复杂度。追溯链要求在物料批次、设备、参数、人员、时间五个维度上都留有记录，任何一环缺失都会让追溯在关键节点断裂。

四、完整代码：服务注册与接口调用示例

以下代码展示服务注册中心和依赖注入的配置，以及工单服务的标准调用流程。使用反射自动扫描并注册服务实现类，减少手工配置。

MES架构示例：服务注册中心

from abc import ABC, abstractmethod
from typing import Dict, Type, Any
import inspect

# 1. 定义仓储接口（依赖倒置）
class IWorkOrderRepository(ABC):
    @abstractmethod
    def get_by_id(self, wo_id: str) -> Dict[str, Any]: pass
    @abstractmethod
    def update_status(self, wo_id: str, status: str) -> bool: pass
    @abstractmethod
    def list_by_state(self, state: str) -> list: pass

class ISpcRepository(ABC):
    @abstractmethod
    def save_control_chart(self, data: Dict) -> bool: pass

# 2. 服务容器（简单DI容器）
class ServiceContainer:
    _services: Dict[Type, Type] = {}
    _instances: Dict[Type, Any] = {}

    @classmethod
    def register(cls, interface: Type, impl: Type):
        cls._services[interface] = impl

    @classmethod
    def resolve(cls, interface: Type) -> Any:
        if interface not in cls._instances:
            impl = cls._services.get(interface)
            if not impl:
                raise ValueError(f"Service {interface} not registered")
            cls._instances[interface] = impl()
        return cls._instances[interface]

    @classmethod
    def auto_register(cls, base_package):
        # 反射扫描：自动将接口的实现类注册到容器
        for name, obj in inspect.getmembers(__import__(base_package)):
            if inspect.isclass(obj) and hasattr(obj, '__bases__'):
                for base in obj.__bases__:
                    if base != ABC and issubclass(base, ABC):
                        cls.register(base, obj)

# 3. 应用服务（用例编排层）
class WorkOrderService:
    def __init__(self):
        self.repo = ServiceContainer.resolve(IWorkOrderRepository)

    def change_route(self, wo_id: str, new_route: str) -> Dict:
        wo = self.repo.get_by_id(wo_id)
        if not wo: raise ValueError(f"WO {wo_id} not found")
        if wo['status'] not in ['released', 'pending']:
            raise ValueError(f"Cannot change route at status {wo['status']}")
        success = self.repo.update_status(wo_id, 'route_changed')
        return {'success': success, 'wo_id': wo_id, 'new_route': new_route}

为什么这样写：IWorkOrderRepository接口定义数据访问契约，使业务层与具体数据库解耦；ServiceContainer通过简单DI容器实现依赖注入，支持接口替换（如测试时注入MockRepo）；auto_register用反射自动扫描，符合开闭原则，新增服务无需修改注册代码。

工单状态机是 MES 架构的核心。工单从创建、下达、开工、暂停、完工到关闭，每一状态的转换条件、权限与副作用（如扣料、报工、触发质检）都必须明确定义，否则会出现数据不一致。

系统集成成本随系统数量非线性上升：接口数量按系统数的组合增长，因此架构设计应追求「少而集成」而非「多而孤立」。每新增一个系统都需评估其带来的集成复杂度。

ERP 的价值在数据一致性：同一笔业务在业务模块与财务模块中必须指向同一数据源，任何人工重复录入都是错误与延迟的入口。因此系统设计的核心是减少重复录入并建立校验规则。

报表体系的设计要建立在主数据规范之上：同一指标在不同报表中口径不一致，会引发无休止的争议。指标定义应集中管理并有唯一权威来源。

五、效果对比

MES 的定位是承上启下的中间层：向上承接 ERP 的计划与订单，向下衔接设备与人员，负责把「计划做什么」变成「现场怎么做的记录」。因此 MES 的价值不仅在于执行，更在于产生完整、可信的过程数据。

把主数据整理推给实施方，内部无人负责，导致编码规则与实际业务脱节。

现场录入负担过重，数据质量在系统上线数月后显著下降。

现场数据质量下降的原因分析与改善。

数据治理必须先于数据应用。口径不统一、编码混乱、质量不可信的状态下，任何报表与看板都会引发争议而非决策。

数字化项目的推进节奏应与组织能力匹配：推进过快会导致使用方跟不上、数据质量下降；过慢则失去动力与关注。合理做法是分阶段交付，并在每阶段完成培训与标准固化，让能力沉淀在组织内。

外部实施方与内部团队的职责应明确划分：需求定义、流程确认、数据准备、验收测试必须有内部责任人。若这些环节全部外包，项目结束时能力不会留在组织里，后续任何调整都需再次付费。

六、实施建议

第一，不要一开始就想做微服务。先在单体应用内做好模块化拆分（Namespace/Assembly分离），验证领域边界后再考虑服务化。第二，API版本管理要提前规划。v1/api/workorders和v2/api/workorders的路由分离，避免升级时影响旧客户端。第三，引入Swagger/OpenAPI做接口文档自动化，防止接口文档过时引发的扯皮。

功能边界可依据 ISA-95（企业控制系统集成标准，ISA-95 / IEC 62264）的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。

所有功能都要求实时，成本高且复杂度失控。

系统间集成只考虑协议连通，未统一业务语义，数据对不上。

BOM 的准确性是成本核算与投料控制的共同基础。BOM 版本管理失控会造成两种典型问题：投料错误（用了过期版本）与成本失真（核算口径与实物不符）。

基础数据（物料、供应商、客户、会计科目）未清理就导入。垃圾数据进入新系统后清理成本远高于实施前的清理。

系统数量的增长会带来集成成本的非线性上升。接口数量随系统数呈组合级增长，因此「少而集成」通常优于「多而孤立」。

七、进阶方向

Kubernetes+Docker容器化部署，支持各服务独立扩缩容；Istio服务网格实现熔断、限流、链路追踪；GraphQL统一API网关，解决REST API过度获取/不足获取问题；低代码平台集成，让工艺工程师通过配置而非代码来调整业务流程。

📝 互动话题

你们FAB的设备综合效率OEE（设备综合效率，Overall Equipment Effectiveness）目前大概在什么水平？最大的损失来源是哪一块？

在实施OEE改善项目时，有什么坑是特别容易踩的？欢迎评论区分享！

觉得这篇文章有收获？欢迎收藏、点赞支持！

您的支持是我持续输出的最大动力！

本文首发于：blog.csdn.net/yeflashzhihui

---

集成的难点通常在语义而非协议：即使通过统一协议连通了数据，各系统对同一概念的定义（如「完工」是指报工完成还是检验合格）不一致时，数据对不上。因此集成设计必须先统一语义再谈技术。

MES 主数据模型与编码规则的设计评审。

多个系统间集成的语义统一与接口设计。

数字化建设的优先级应由业务损失决定，而不是由部门呼声或技术先进性决定。量化各环节的当前损失，优先解决损失最大的环节，能显著提高投入产出比。

库存的本质是资金占用，库存周转率是衡量供应链效率的核心指标。降低库存的前提是提高需求预测精度与供应响应速度，单纯压库存只会把问题转移到缺料上。

指标口径统一与报表体系规范化。

【常见坑】

把 MES 当作万能工具，试图用它解决工艺不稳定问题。MES 记录过程，不改善工艺；工艺本身不稳，系统只会更快地记录不良品。
基础数据未治理就上系统。物料编码、设备编码、工艺路线版本混乱时，系统内的关联关系会全部失真。
过度定制。为每个车间的习惯做单独开发，导致后续升级困难、维护成本失控。行业通行做法是先统一主干流程，把差异留在配置层。
只关注功能清单不关注数据质量。系统功能齐全但数据录入随意，最终得到的是无法用于决策的「精确的垃圾」。
上线后不做数据校验与稽核。缺少反向校验机制时，错误数据会持续累积并污染后续所有分析。

常见问题（FAQ）

Q：MES 和 ERP 到底谁管什么？

A：简单区分：ERP 管「要不要做、要多少、成本多少」，面向计划与财务；MES 管「怎么做、做得怎么样」，面向现场执行与过程数据。两者的交界通常在工单下达与完工回报，边界设计不清就会出现重复录入与口径冲突。

Q：为什么很多 MES 项目最终效果不佳？

A：排除供应商能力因素后，主因通常有三个：基础数据未治理、业务流程本身不稳定、以及项目被当作纯 IT 项目而缺少工艺与现场的深度参与。三者都会让系统沦为电子台账。

Q：MES 上线后如何评价它是否成功？

A：建议用过程指标而非功能清单衡量：数据录入的及时率与准确率、追溯完整率、异常响应时长、工单执行周期等。若这些指标没有改善，功能再多也不构成成功。

Q：小工厂有必要上 MES 吗？

A：取决于复杂度而非规模。工序多、批次追溯要求高、良率需要精细化管理的场景有价值；工序简单、品种单一的车间，用轻量的工单与报表工具往往更划算。核心判断标准是「是否需要过程数据来支撑决策」。

Q：MES 与 SPC 系统是什么关系？

A：SPC 是 MES 可集成的能力之一，也可以独立部署。由 MES 提供工序与批次上下文，SPC 负责统计监控，两者结合才能定位到「哪个批次在哪个工序出了偏差」。若各自独立运行，数据关联会变得困难。

Q：MES 上线后数据不准，从哪查起？

A：按嫌疑顺序查三类原因：录入环节（是否事后补录、有无必填校验）、集成环节（上下游系统的语义与口径是否一致）、以及主数据（编码是否一物多码或一码多物）。实践中录入环节的问题最常见，而主数据问题影响最深远。

Q：MES 与 SCADA、WMS 的边界怎么划？

A：常见划分是按数据性质：SCADA 负责设备层实时采集与控制，MES 负责制造过程与工单执行，WMS 负责库存与库位管理。交界处的常见冲突是库存扣减与工单报工的时点定义，需要在集成设计阶段明确由谁在哪一步触发。

Q：MES 项目应该做多少定制开发？

A：原则是主干流程标准化、差异留在配置层。为每个车间的个别习惯做定制开发，会显著提高后续升级与维护成本，且随着定制项增加，系统逐渐失去可维护性。建议先统一主干，确有个性需求时优先评估配置能力，配置无法满足再考虑有限定制。

【总结】

MES 制造执行系统的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。Kubernetes+Docker容器化部署，支持各服务独立扩缩容；Istio服务网格实现熔断、限流、链路追踪；GraphQL统一API网关，解决REST API过度获取/不足获取问题；低代码平台集成，让工艺工程师通过配置而非代码来调整业务流程。功能边界可依据 ISA-95 的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
AP（Action Priority，措施优先级）：按严重度、发生度、探测度的组合直接划分高/中/低优先级，替代单纯依赖 RPN 排序。　工程意义：解决了 RPN 相同但风险性质完全不同的问题。
OEE（Overall Equipment Effectiveness，设备综合效率）：由可用率、性能率、良品率相乘得到的设备效率综合指标。　工程意义：单一数字便于横向比较，但必须拆解到六大损失才能定位问题。
SPC（Statistical Process Control，统计过程控制）：用控制图等统计方法对过程进行实时监控，区分随机波动与异常波动的管理方法。　工程意义：是把「事后检验」变为「过程预防」的核心工具。
WIP（Work In Process，在制品）：处于生产流程中尚未完工的产品或批次。　工程意义：WIP 金额与停留时间过高意味着流程存在瓶颈或积压。
ISA-95（ISA-95 / IEC 62264，企业控制系统集成标准）：定义企业层到现场层五级功能模型（L0~L4）与接口的国际标准。　工程意义：MES 功能边界与集成接口设计的基本依据。

进阶：MES 制造执行系统的通用工程判据

MES 制造执行系统·实践参考

架构演进的一般路径可参考：从单体三层架构起步，先按业务域（工单、库存、SPC、设备）纵向拆分模块，明确各模块的数据归属；再在模块成熟后逐步走向服务化。反向操作（先拆服务后理业务）通常导致接口频繁变更与数据不一致。
