MES与RMS集成实战：Recipe配方全生命周期管控

【摘要】

本文系统梳理MES 制造执行系统领域的核心问题与落地路径。如果你在半导体、面板、锂电或任何流程型制造工厂待过，一定听过这句话：“这个配方到底用的是哪个版本？”我曾经也被这个问题折磨到崩溃。全文围绕「问题背景：配方版本混乱，曾经让我彻夜难眠、技术原理：把 RMS 变成配方唯一可信源、审批流设计、版本差异比对技术、实战案例：从“人管版本”到“系统管版本”」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：配方管理的终局，不是“管住版本”，而是“让正确版本自动找到正确机台、正确工单”。补充说明：MES 的定位是承上启下的中间层：向上承接 ERP 的计划与订单，向下衔接设备与人员，负责把「计划做什么」变成「现场怎么做的记录」。因此 MES 的价值不仅在于执行，更在于产生完整、可信的过程数据。

【核心要点】

• 问题背景：配方版本混乱，曾经让我彻夜难眠：2024 年我刚接手工厂 MES 运维时，最头疼的就是配方（Recipe）管理。那时我们的蚀刻、光刻、镀膜等关键工序配方，散落在十几台机台的本地硬盘、…
• 技术原理：把 RMS 变成配方唯一可信源：核心思想只有一句话：把 RMS 当作配方唯一可信源（Single Source of Truth），MES 只负责“按版本执行”，绝不在本地维护配方真值。
• 审批流设计：采用“提交 → 工艺主管审 → 质量复核 → 锁定发布”四级。关键点是：只有进入“锁定”状态的版本才允许被 MES 下载，草稿和驳回版本对 MES 不可见。
• 版本差异比对技术：文本级 diff（逐行比对）容易因参数顺序、空格、注释差异产生误判。我们用“规范化序列化 + 哈希”：把配方参数按 key 排序后序列化为 JSON，…
• 实战案例：从“人管版本”到“系统管版本”：我们工厂有 8 台核心机台、涉及 60 多种产品配方，落地分三步推进。
• 完整代码：配方防错核心工具（不到 40 行）：用 sha256(json 排序序列化) 做指纹，而不是逐字段比——参数顺序、空格差异都会让文本比对误判，规范化哈希保证“内容相同即同版本”，…

【适用场景】

• MES 选型评估与功能边界划分。
• 工单执行流程不畅、状态混乱的治理。
• 追溯链断裂问题的定位与补齐。
• MES 与 ERP、设备层的数据集成设计。

如果你在半导体、面板、锂电或任何流程型制造工厂待过，一定听过这句话：“这个配方到底用的是哪个版本？”我曾经也被这个问题折磨到崩溃。本文是我亲手主导 MES（制造执行系统，Manufacturing Execution System） 与 RMS 深度集成的真实复盘——从每月 5 次配方事故、两天才追溯到版本，到上线后错误归零、10 秒定位。全文 7 个部分，附带可直接复用的防错代码与两张配图，希望能帮同样在和配方版本搏斗的你。

一、问题背景：配方版本混乱，曾经让我彻夜难眠

2024 年我刚接手工厂 MES 运维时，最头疼的就是配方（Recipe）管理。那时我们的蚀刻、光刻、镀膜等关键工序配方，散落在十几台机台的本地硬盘、一个“谁都能改”的共享文件夹，以及各工程师电脑里那些用“最终版”“最终版2”“真·最终版”“给领导看的”命名的 Excel 里。没有统一版本号，没有审批，没有变更记录，更没有追溯手段。

我记得最惨的一次事故。3 号镀膜机台工程师为提升良率，把膜厚参数从 120nm 调到 135nm 并小批验证通过，但只更新了自己机台本地的配方，忘了同步 5 号机台。三天后 5 号机台接了一批高规格订单，跑的还是旧参数，连续三批产品膜厚全部超标报废，直接损失近二十万元。更荒谬的是复盘：我们花了整整两天，从五六个“最终版”文件里翻到底哪个才是当时实际烧录进机台的版本——因为没人说得清机台里跑的到底是哪一个。

这种混乱不是孤例。那半年我们平均每月因配方版本问题（用错旧版本、跨机台版本不一致、参数被随手改了没记录）至少触发 5 次产线异常或报废。每次都要停机排查、追溯、Rework，平均一次吃掉 2 到 4 小时产能，工程师的精力也耗在“找版本”而不是“改工艺”上。

更要命的是，版本混乱还带来了合规风险。有客户审厂时要求我们出示某批次产品的配方版本与审批记录，我们只拿得出一个没有签名的 Excel，审厂老师当场就开了不符合项。我意识到：靠“人盯人”和“文件名约定”根本管不住配方，必须让系统来当“裁判”。这就是我后来推动 MES 与 RMS 深度集成的起点。

二、技术原理：把 RMS 变成配方唯一可信源

核心思想只有一句话：把 RMS 当作配方唯一可信源（Single Source of Truth），MES 只负责“按版本执行”，绝不在本地维护配方真值。

RMS 与 MES 的分工

RMS 负责配方的“生与管”：版本创建、修订、审批、锁定发布、归档。每一个配方在 RMS 中有唯一版本号（如 ETCH-001-V3）、可读的变更说明，以及不可篡改的哈希指纹（基于参数的标准化序列化）。MES 负责配方的“用”：工单下发时，MES 向 RMS 拉取“该工单指定且已锁定”的配方版本，下发到机台执行，并回传执行结果与版本指纹。

接口设计（三个动作）

上传（Upload）：工程师在 RMS 提交新配方，RMS 自动生成版本号、计算哈希、写入版本库，状态置为“草稿/待审批”，对 MES 不可见。

下载（Download）：MES 根据工单的“物料 + 工序 + 机台”，调用 RMS 的 get_recipe(version) 接口拉取已锁定版本；若指定版本不存在或未审批通过，接口直接 403 拒绝。

比对（Diff）：机台本地烧录前，MES 用 RMS 返回的最新哈希与机台当前指纹比对；不一致立即拦截，杜绝旧版本误用。

传输与幂等

接口走 HTTPS + JSON，关键写操作（上传/锁定）带请求幂等键（idempotency-key），防止网络重试导致重复版本。配方大文件（如机台原生格式）走对象存储，RMS 只存元数据与哈希，MES 下载时再做一次哈希校验，避免传输损坏。

审批流设计

采用“提交 → 工艺主管审 → 质量复核 → 锁定发布”四级。关键点是：只有进入“锁定”状态的版本才允许被 MES 下载，草稿和驳回版本对 MES 不可见。这样从机制上切断了“随手改、随手用”的路径，也天然满足客户审厂的追溯要求。

版本差异比对技术

文本级 diff（逐行比对）容易因参数顺序、空格、注释差异产生误判。我们用“规范化序列化 + 哈希”：把配方参数按 key 排序后序列化为 JSON，再做 SHA-256。内容相同则指纹必相同，内容有一丝差异指纹就不同——既快又准，还能做跨机台一致性校验和审计。

防错机制（两层）

防误用旧版本：MES 每次下发都强制重新拉取 RMS 锁定版本，机台不缓存“自己认为最新”的配方。

防跨机台版本不匹配：配方的适用范围（适用机台列表）写入 RMS，MES 下发前校验“工单机台 ∈ 适用范围”，越权机台直接拦截。

图1 Recipe 版本管理流程图（工程师 / RMS / MES 三泳道决策流）

三、实战案例：从“人管版本”到“系统管版本”

我们工厂有 8 台核心机台、涉及 60 多种产品配方，落地分三步推进。

第一步，梳理与建模。我和工艺部门花两周，把所有散落配方收拢，按“产品型号 + 工序 + 参数集”建模，给每个配方定下版本号规则（产品码-工序码-V 序号）和适用机台范围。这一步最累，要逐条核对机台实际烧录的参数，但决定了后面 RMS 能不能真正“对得准”。我们一共梳理出 63 个配方、归档历史版本 210 个。

第二步，搭 RMS 与打通接口。RMS 用内部微服务（Spring Boot）实现，版本库落在 PostgreSQL，哈希用 SHA-256，审批流用工作流引擎驱动。MES 侧我加了 RecipeSync 模块：工单触发时异步调用 RMS 的下载接口，拿到带哈希的配方 JSON；下发机台前做 Diff 比对，并把“版本号 + 指纹 + 机台 + 工单 + 操作人 + 时间戳”写进追溯表。所有写接口都加了幂等键，避免重试污染版本号。

第三步，审批流上线与切换。先在镀膜工序（出问题最多的地方）试点，跑通“提交-审批-锁定-下发-校验”闭环；稳定两周后推广到全部 8 台机台。切换期间我做了双轨：机台同时保留旧方式，但任何与 RMS 不一致的下发都会被拦截并告警，逼着大家走新流程。我们用三个月完成了从“人管版本”到“系统管版本”的切换。

印象最深的是一个细节：上线第二周，5 号机台又有人想直接把本地改过的参数烧进去，结果 MES 比对发现指纹和 RMS 锁定版不一致，当场拦截并弹窗告警，避免了第二次“膜厚报废”事故。那一刻团队才真正信任这套系统——以前他们说“系统会出错”，后来变成“系统拦了，那肯定是我错了”。

四、完整代码：配方防错核心工具（不到 40 行）

为什么这样写：

用 sha256(json 排序序列化) 做指纹，而不是逐字段比——参数顺序、空格差异都会让文本比对误判，规范化哈希保证“内容相同即同版本”，还能直接做跨机台一致性校验。

上传时就把版本号、指纹、作者一起写库——从根上绑定“谁、什么时候、改了什么版本”，出问题能秒级追溯到人，审厂也能一键导出。

check_machine 做两层拦截：先查机台是否在适用范围（防跨机台误用），再比对 RMS 最新指纹与机台本地（防旧版本）——任何一层不过就抛异常，MES 直接拦截下发，把错误挡在烧录之前。

五、效果对比：从每月 5 次事故到归零

上线半年，我们用数据说话。最直观的是配方错误次数：引入 RMS 前平均每月 5 次，上线后第二个月起基本归零，半年累计仅 2 次，且均为工程师误触被系统当场拦截，未造成任何报废。

更关键的是隐性收益。以前一次配方异常，平均要 2 到 4 小时停机排查、追溯、Rework；现在系统 10 秒就能定位“哪个版本、谁改的、哪台机台”。客户审厂时，我们能即时导出带签名审批记录的版本链路，连续两次审厂零不符合项。

多维度对比见下表：

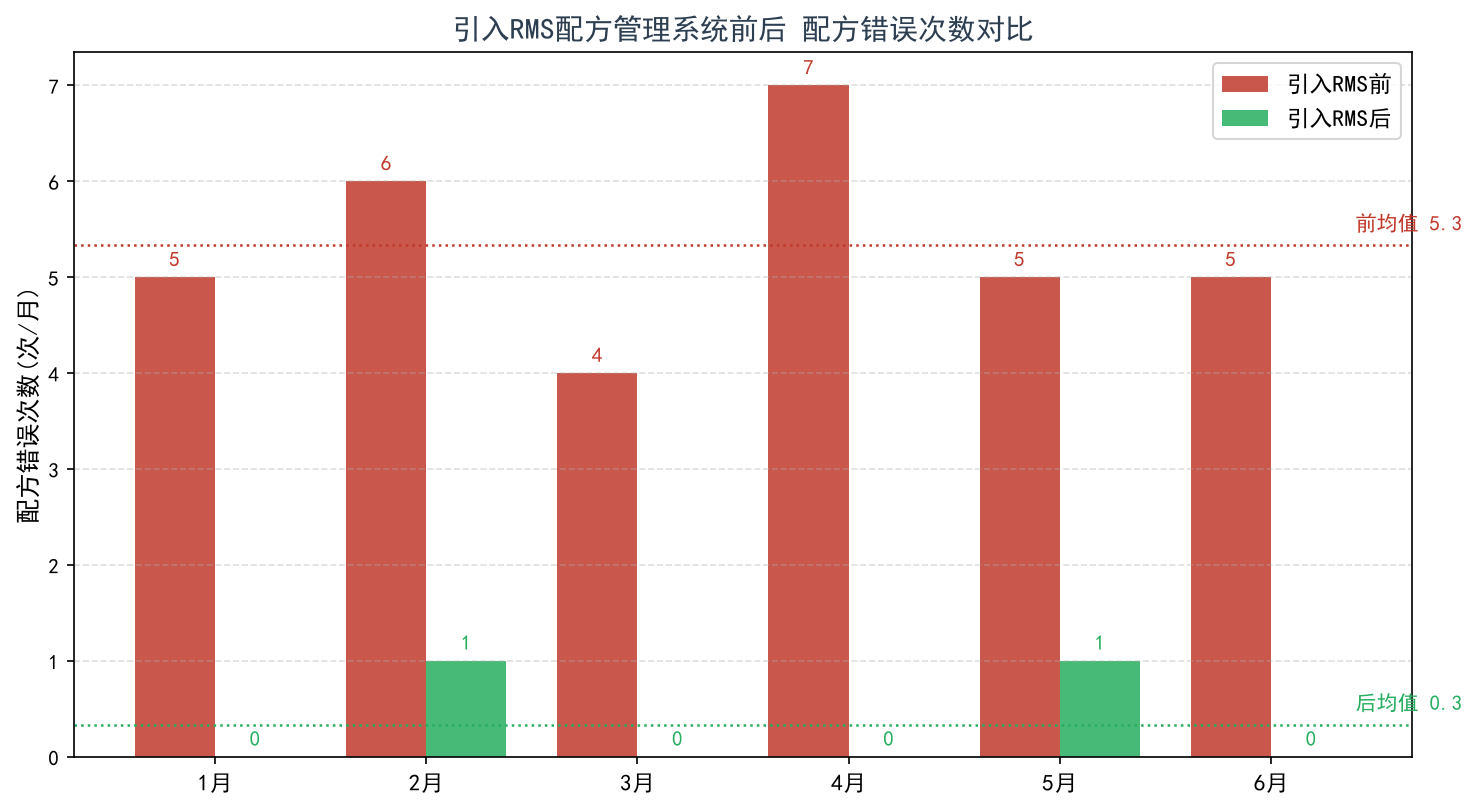

图2 引入 RMS 前后配方错误次数对比（单位：次/月）

六、实施建议：分阶段推进，别想一步到位

不要一上来就全厂铺开，我建议三阶段：

阶段一：试点（2-4 周）。

选问题最突出的一条产线或工序，先把 RMS 版本库和审批流跑通，验证接口稳定性与防错有效性。风险低、见效快，也最容易争取领导支持——用一次“拦截成功”的案例说话，比任何 PPT 都管用。

阶段二：推广（1-2 月）。

复制到其他机台，同时做双轨并行（新旧并存但新流程优先），用拦截告警“倒逼”习惯改变，而不是靠培训说教。

阶段三：固化（持续）。

把配方版本合规纳入 KPI，关闭机台本地随意改参的权限，把 RMS 指纹校验写进 SOP，让“系统管版本”成为肌肉记忆。

主要风险与对策：

阻力风险：老工程师习惯本地改参。对策是用“拦截 + 告警”替代“说教”，让系统替你管，人只负责确认。

数据迁移风险：历史配方杂乱。对策是先用人工梳理建模，别指望自动识别，脏数据进库只会制造新混乱。

接口稳定性风险：RMS 抖动会让 MES 下载失败。对策是加超时重试与本地“已锁定版本”只读缓存兜底，但缓存绝不参与“真值”判断，只用于容灾。

审批效率风险：四级审批可能拖慢紧急改机。对策是设“紧急通道 + 事后补审”，平衡安全与效率。

七、进阶方向：局限与趋势

当前方案的局限：审批仍靠人工，紧急改机要走流程；版本库只在单工厂，多基地协同还要手动同步；配方参数与 PLM（产品生命周期）、QMS（质量）尚未打通，仍是信息孤岛；机台原生格式差异大，部分老设备仍需人工导出再入库。

趋势上我看到三个方向：

一是与半导体 SEMI 标准（如 EDA、Interface A / GEM300）对接，配方作为设备数据的一部分被标准化采集，跨厂互换更顺，也能直接对接上游设计数据。

二是引入数字孪生，在虚拟产线先跑配方验证再下发真机台，把风险挡在上线前，而不仅是在烧录前拦截。

三是 AI 配方推荐，用历史良率数据反推参数窗口，工程师在 RMS 里做“建议 + 确认”，既保安全又提效率。

配方管理的终局，不是“管住版本”，而是“让正确版本自动找到正确机台、正确工单”。这套 MES + RMS 的集成，就是我们朝这个终局迈出的第一步。

写在最后

你在工厂里是否也遇到过“配方到底用的是哪个版本”的灵魂拷问？你们是怎么管配方版本的，靠文件名还是靠系统？有没有哪次版本事故让你至今记忆犹新？欢迎在评论区聊聊你的踩坑经历和做法，一起把配方这潭浑水澄清。

博客署名：blog.csdn.net/yeflashzhihui

---

【常见坑】

• 更要命的是，版本混乱还带来了合规风险。有客户审厂时要求我们出示某批次产品的配方版本与审批记录，我们只拿得出一个没有签名的 Excel，审厂老师当场就开了不符合项。我意识到：靠“人盯人”和“文件名约定”根本管不住配方，必须让系统来当“裁判”。这就是我后来推动 MES 与 RMS 深度集成的起点。
• 文本级 diff（逐行比对）容易因参数顺序、空格、注释差异产生误判。我们用“规范化序列化 + 哈希”：把配方参数按 key 排序后序列化为 JSON，再做 SHA-256。内容相同则指纹必相同，内容有一丝差异指纹就不同——既快又准，还能做跨机台一致性校验和审计。
• 印象最深的是一个细节：上线第二周，5 号机台又有人想直接把本地改过的参数烧进去，结果 MES 比对发现指纹和 RMS 锁定版不一致，当场拦截并弹窗告警，避免了第二次“膜厚报废”事故。那一刻团队才真正信任这套系统——以前他们说“系统会出错”，后来变成“系统拦了，那肯定是我错了”。
• 选问题最突出的一条产线或工序，先把 RMS 版本库和审批流跑通，验证接口稳定性与防错有效性。风险低、见效快，也最容易争取领导支持——用一次“拦截成功”的案例说话，比任何 PPT 都管用。
• 阻力风险：老工程师习惯本地改参。对策是用“拦截 + 告警”替代“说教”，让系统替你管，人只负责确认。
• 数据迁移风险：历史配方杂乱。对策是先用人工梳理建模，别指望自动识别，脏数据进库只会制造新混乱。
• 接口稳定性风险：RMS 抖动会让 MES 下载失败。对策是加超时重试与本地“已锁定版本”只读缓存兜底，但缓存绝不参与“真值”判断，只用于容灾。

常见问题（FAQ）

Q：MES 和 ERP 到底谁管什么？

A：简单区分：ERP 管「要不要做、要多少、成本多少」，面向计划与财务；MES 管「怎么做、做得怎么样」，面向现场执行与过程数据。两者的交界通常在工单下达与完工回报，边界设计不清就会出现重复录入与口径冲突。

Q：为什么很多 MES 项目最终效果不佳？

A：排除供应商能力因素后，主因通常有三个：基础数据未治理、业务流程本身不稳定、以及项目被当作纯 IT 项目而缺少工艺与现场的深度参与。三者都会让系统沦为电子台账。

Q：MES 上线后如何评价它是否成功？

A：建议用过程指标而非功能清单衡量：数据录入的及时率与准确率、追溯完整率、异常响应时长、工单执行周期等。若这些指标没有改善，功能再多也不构成成功。

Q：小工厂有必要上 MES 吗？

A：取决于复杂度而非规模。工序多、批次追溯要求高、良率需要精细化管理的场景有价值；工序简单、品种单一的车间，用轻量的工单与报表工具往往更划算。核心判断标准是「是否需要过程数据来支撑决策」。

Q：MES 与 SPC 系统是什么关系？

A：SPC 是 MES 可集成的能力之一，也可以独立部署。由 MES 提供工序与批次上下文，SPC 负责统计监控，两者结合才能定位到「哪个批次在哪个工序出了偏差」。若各自独立运行，数据关联会变得困难。

Q：MES 上线后数据不准，从哪查起？

A：按嫌疑顺序查三类原因：录入环节（是否事后补录、有无必填校验）、集成环节（上下游系统的语义与口径是否一致）、以及主数据（编码是否一物多码或一码多物）。实践中录入环节的问题最常见，而主数据问题影响最深远。

【总结】

MES 制造执行系统的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。配方管理的终局，不是“管住版本”，而是“让正确版本自动找到正确机台、正确工单”。这套 MES + RMS 的集成，就是我们朝这个终局迈出的第一步。功能边界可依据 ISA-95 的五级模型划定：L4 负责经营计划，L3 负责制造执行（MES 所在层），L2 负责监控与自动化，L1 负责传感与执行，L0 是实际物理过程。边界清晰是避免系统间职责重叠与重复录入的前提。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
