洁净室与ESD防护：FAB的"无菌手术室"是如何运转的

从Class 1洁净度到ESD防护体系：揭秘芯片工厂如何创造近乎完美的制造环境

【摘要】

本文系统梳理清洗与污染控制领域的核心问题与落地路径。从Class 1洁净度到ESD防护体系：揭秘芯片工厂如何创造近乎完美的制造环境。全文围绕「引言：比手术室更洁净的工厂、洁净度等级：数字背后的科学、过滤系统：空气净化的三重保障、气流设计：层流的艺术、AMC控制：看不见的敌人」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：洁净室和ESD防护是半导体制造中最基础但也最容易被忽视的环节。

【核心要点】

• 引言：比手术室更洁净的工厂：第一次进入半导体fab（晶圆制造工厂）的人，往往会被眼前的景象震撼：工程师们穿着包裹严实的洁净服（ bunny suit），只露出护目镜后面的眼睛；
• 洁净度等级：数字背后的科学：洁净室的洁净度等级（Cleanliness Class）以单位体积空气中的颗粒物数量来划分。
• 过滤系统：空气净化的三重保障：洁净室的空气净化依赖于多级过滤系统。通常采用三级过滤架构：初效过滤器 + 中效过滤器 + 高效过滤器（HEPA/ULPA），将进入洁净室的空气逐级净化。
• 气流设计：层流的艺术：洁净室的气流设计（Airflow Pattern）是决定洁净度分布的核心因素。不好的气流设计会导致"死角"——颗粒在某些区域循环积累，无法被有效排出。
• AMC控制：看不见的敌人：AMC（Airborne Molecular Contamination，气态分子污染物）是洁净室空气净化中最容易被忽视但危害极大的污染类型。
• ESD防护：静默的芯片杀手：ESD（Electrostatic Discharge，静电放电）是半导体制造中另一个致命的威胁。

【适用场景】

• 颗粒缺陷突增的根因定位与前道残留关联分析。
• 清洗配方变更后的效果与伤害平衡验证。
• 洁净室等级与成品缺陷率的关联评估。
• 后段残留缺陷的清洗配方针对性设计。

一、引言：比手术室更洁净的工厂

第一次进入半导体fab（晶圆制造工厂）的人，往往会被眼前的景象震撼：工程师们穿着包裹严实的洁净服（ bunny suit），只露出护目镜后面的眼睛；空气中弥漫着轻微的正压气流，像置身于一个巨大的空气净化器内部；脚下是特殊的防静电地板，每一步都能感受到与众不同的触感。

这不是科幻电影，而是真实的芯片制造工厂——一个比医院手术室还要洁净上百倍的环境。在Class 1洁净室里，每立方英尺空气中直径大于等于0.5微米的颗粒不超过1个。这意味着：你在北京沙尘暴天站在户外吸一口气，吸入的颗粒物可能比fab里一整年积累的颗粒还多。

笔者在fab工作多年，第一次进fab时被告知"不要用手碰脸"、"不要在更衣室里打喷嚏"、"如果感觉衣服破了要立即报告"。这些看似严苛的规定，背后都有深刻的科学原理——一个肉眼看不见的颗粒落在正在制造的晶圆上，可能导致整颗芯片报废。

本文将系统介绍FAB洁净室的运转原理（洁净度等级、过滤系统、气流设计、AMC控制）以及ESD（静电放电）防护体系，帮助你深入理解芯片制造对环境的极致追求。

图1 洁净室等级分类与对应的污染控制措施

如上图所示，半导体洁净室按照美国联邦标准209E（或国际标准ISO 14644）分为多个等级。先进制程（14nm以下）的核心光刻区域要求Class 1甚至更低的洁净度，而封装测试区域通常只需要Class 10000-100000。洁净度等级每提升一个数量级，建设和运营成本几乎翻倍。

二、洁净度等级：数字背后的科学

洁净室的洁净度等级（Cleanliness Class）以单位体积空气中的颗粒物数量来划分。美国联邦标准209E（Federal Standard 209E）是历史上最常用的洁净度标准，已被国际标准ISO 14644取代。

2.1 ISO 14644洁净度等级对照

ISO 14644-1标准定义了从ISO 1到ISO 9共9个洁净度等级。以下是与传统Class等级的大致对应关系：

ISO 1 / Class 1：每立方米空气中≥0.1μm颗粒不超过10个。这是目前人类能达到的最高洁净度之一，仅用于最先进EUV（极紫外光刻，Extreme Ultraviolet）光刻系统的内部环境（并非整个fab）

ISO 2 / Class 10：每立方米≥0.1μm颗粒不超过100个。用于10nm以下先进制程的光刻区域

ISO 3 / Class 100：每立方米≥0.1μm颗粒不超过1000个，或≥0.2μm颗粒不超过237个。用于14-28nm制程的核心区域

ISO 4 / Class 1000：每立方米≥0.2μm颗粒不超过3520个。用于28nm以上成熟制程和部分封装区域

ISO 5 / Class 10000：每立方米≥0.3μm颗粒不超过35200个。用于封装测试、晶圆级封装（WLP）区域

ISO 6-7 / Class 100000-1000000：用于仓库、洁净室外围区域、办公区等对洁净度要求较低的区域

2.2 颗粒污染的来源与危害

理解洁净室设计原理，首先要了解颗粒污染的来源：

人员污染：人是洁净室最大的颗粒污染源。一个正常活动的人每小时可产生约100万颗大于0.3微米的颗粒。即使穿着完整的洁净服，皮肤脱落、呼吸、说话产生的颗粒仍可能从缝隙逸出

设备污染：设备运转时的机械磨损、真空泵排气、光刻机的工作都会产生颗粒

工艺污染：刻蚀、CVD（化学气相沉积，Chemical Vapor Deposition）等工艺本身会产生副产物颗粒，如果废气处理不当，会污染洁净室

原材料污染：硅片、化学品、气体中的杂质颗粒

环境渗透：空调新风如果过滤不充分，会将外部空气中的颗粒带入洁净室

颗粒污染的危害：

光刻缺陷：0.5μm以上的颗粒落在光刻胶上，可能导致图案断路或短路（open/short），造成芯片功能失效

金属污染：金属颗粒（Fe、Cu等）落在晶圆表面，会扩散进硅晶体，形成深能级杂质，降低少子寿命，影响器件性能

介质缺陷：介电层中的颗粒可能引起局部击穿（dielectric breakdown），导致芯片可靠性下降

刻蚀缺陷：颗粒遮挡区域会影响刻蚀均匀性，导致局部过刻或欠刻

三、过滤系统：空气净化的三重保障

洁净室的空气净化依赖于多级过滤系统。通常采用三级过滤架构：初效过滤器 + 中效过滤器 + 高效过滤器（HEPA/ULPA），将进入洁净室的空气逐级净化。

3.1 HEPA过滤器

HEPA（High Efficiency Particulate Air）高效空气过滤器是洁净室的核心过滤设备。HEPA滤网由超细玻璃纤维（直径约0.5微米）交织而成，形成迷宫式的过滤通道。HEPA的标准过滤效率：

过滤≥0.3μm颗粒：99.97%以上

过滤≥0.1μm颗粒：约99.99%

MERV等级：MERV 17-20（ASHRAE标准）

HEPA滤网的标准尺寸为24"x24"x11.65"（600x600x292mm），额定风量约1000 CFM（约1700 m3/h）。一座Class 100的12英寸fab每小时需要处理数百万立方米的循环风量，需要数百甚至上千块HEPA滤网。

3.2 ULPA过滤器

ULPA（Ultra Low Penetration Air）超高效空气过滤器的过滤效率更高：

过滤≥0.1μm颗粒：99.9995%以上（比HEPA高100倍）

过滤≥0.05μm颗粒：99.9995%以上

ULPA主要用于Class 1和ISO 1洁净室区域，如EUV光刻机的内部环境。ULPA的成本约为HEPA的3-5倍，需要更频繁的压差监测和更换。

3.3 FFU：风扇过滤单元

FFU（Fan Filter Unit，风机过滤单元）是现代洁净室的主流空气分布单元。每个FFU包含一个EC（电子换向）风机和一个HEPA/ULPA过滤器，安装在洁净室天花板网格上。

FFU风量：通常250-1000 CFM，可根据需要调节转速（10-100%）

FFU覆盖率：先进fab的天花板几乎100%覆盖FFU，称为"满布FFU"

能效优势：相比传统的AHU（空气处理机组）+ 风管系统，FFU系统可以显著降低静压损失和能耗

灵活性：FFU可以单独调节风速，便于应对设备进场、维护等场景

四、气流设计：层流的艺术

洁净室的气流设计（Airflow Pattern）是决定洁净度分布的核心因素。不好的气流设计会导致"死角"——颗粒在某些区域循环积累，无法被有效排出。

4.1 垂直单向流（Vertical Laminar Flow）

垂直单向流是洁净度最高的空气分布方式。空气从天花板垂直向下流动（速度约0.3-0.5 m/s），穿过晶圆加工区，再由地板下的回风夹道返回空气处理单元。

优点：气流稳定，没有横向扰动，洁净度最高，可达Class 1-100

缺点：成本极高（需要满布HEPA天花板+架空地板），能耗大

应用：先进制程的核心光刻区域、刻蚀区域、检测区域

4.2 水平单向流（Horizontal Laminar Flow）

空气从一面墙的过滤器水平吹向另一面墙的排风口，形成平行于地面的单向气流。洁净度可达Class 100-1000。

优点：比垂直层流成本低，适合走廊和设备安装区

缺点：越靠近排风侧，洁净度越差（因为颗粒被气流"搬运"过来）

应用：fab走廊、设备间、封装区域

4.3 非单向流（Non-Laminar / Turbulent Flow）

通过大量换气（每小时换气次数60-600次）稀释洁净室内的颗粒浓度，是成本最低的方案。洁净度通常为Class 10000-100000。

优点：成本低，适合对洁净度要求不高的区域

缺点：洁净度有限，颗粒在室内循环，有滞留区域

应用：仓库、办公区、更衣室、封装测试区

4.4 洁净室布局：Bay-Chase vs Ballroom

洁净室的空间布局主要有两种模式：

Bay-Chase布局：洁净室被隔墙分成多个独立的功能区（Bay）和回风夹道（Chase）。每个Bay可以独立控制洁净度和压力，设备可以从Chase侧推入Bay中，维护时不影响相邻Bay的生产。是目前主流的先进fab布局方式

Ballroom布局：整个洁净室是一个大气腔，不同设备共享同一洁净环境，压力分区主要靠物理隔断。优点是灵活性高（可以随时改变布局），缺点是洁净度和压力控制相对困难。通常用于研发fab或封装测试fab

五、AMC控制：看不见的敌人

AMC（Airborne Molecular Contamination，气态分子污染物）是洁净室空气净化中最容易被忽视但危害极大的污染类型。与可见的颗粒不同，AMC是气态的，包括酸性气体（HF、HCl）、碱性气体（NH3）、有机挥发物（VOCs）、金属有机物（Mo、Ti、W等）等多种形态。

5.1 AMC的来源

AMC可能来自多个环节：

工艺气体泄漏：CVD、刻蚀工艺使用的气体（如HF、NH3、SiH4等）如果发生泄漏，会污染洁净室环境

化学品挥发：光刻胶、显影液、清洗液中的有机溶剂会挥发成VOCs

设备材料释放：洁净室内部装修材料（密封胶、环氧树脂涂料）、设备润滑剂、包装材料都可能释放有机气体

外部空气渗透：新风中的工业废气（SO2、NOx等）如果处理不当会进入洁净室

5.2 AMC的危害

AMC对芯片制造的危害：

光刻缺陷：碱性AMC（如NH3）与光刻胶反应，导致光刻图形变形或失效

栅极氧化层损伤：酸性AMC（如HF）侵蚀栅氧化层，降低氧化层完整性，导致器件漏电增加

金属污染：气态金属有机物（如Mo、Ti）在高温下分解，金属原子沉积在晶圆表面

良率下降：AMC引起的缺陷难以检测（因为是化学污染，不是颗粒），是fab良率损失的隐蔽原因

5.3 AMC控制措施

针对AMC的控制措施：

化学过滤器：在HEPA/ULPA上游安装化学过滤网（活性炭、离子交换树脂等），去除气态污染物

正压控制：洁净室保持正压（通常>15Pa），防止外部污染空气渗透

材料管控：洁净室内部装修材料必须通过洁净度认证（SEMI F21标准），低释放（low outgassing）

设备改造：在AMC敏感区域（如光刻区）使用专用AMC过滤设备（AMC Scrubber）

实时监测：在关键区域安装AMC监测仪（Molecular Contamination Monitor），实时检测NH3、HCl、HF等关键污染物浓度

六、ESD防护：静默的芯片杀手

ESD（Electrostatic Discharge，静电放电）是半导体制造中另一个致命的威胁。与颗粒污染不同，ESD是瞬态事件——一次放电可能只需要几纳秒到几微秒，但释放的能量足以摧毁敏感的芯片元件。

6.1 ESD的基本原理

静电是日常生活中常见的现象：冬天脱毛衣时的噼啪声、梳头时头发飘起来，都是静电的表现。在半导体制造中，静电的危害要严重得多：

静电产生机制：

摩擦起电（Triboelectric Charging）：两种材料接触和分离时，电子从一个表面转移到另一个表面，导致表面带电。人在洁净室里走动时，鞋底与地板摩擦产生静电；洁净服摩擦也会产生静电。

感应起电（Inductive Charging）：带电物体靠近导体时，会在导体表面感应出相反电荷。当导体接地时，表面电荷被中和，但内部仍保持带电状态。

6.2 ESD对芯片的危害

ESD对半导体器件的危害：

栅氧化层击穿（Gate Oxide Breakdown）：CMOS晶体管的栅氧化层厚度只有几纳米，承受不了超过10-20V的电压。ESD放电电压可达数千伏，一次直接击穿即可摧毁栅氧化层

pn结击穿：ESD电流可以在pn结上产生局部高电流密度，导致结击穿或熔断金属互连

闩锁效应（Latch-up）触发：ESD瞬态可能触发CMOS电路中的寄生晶闸管结构，形成低阻通路，产生大电流导致芯片损坏

金属化损伤：ESD产生的热量可能熔断细金属线（metal fusing），或者在金属层形成微小熔坑（metal bridge）

隐性损伤（Latent Damage）：最危险的情况——ESD没有完全摧毁器件，但已经造成了内部损伤（微裂纹、晶格缺陷），器件在出厂测试时正常，但在客户端使用一段时间后失效（early failure）

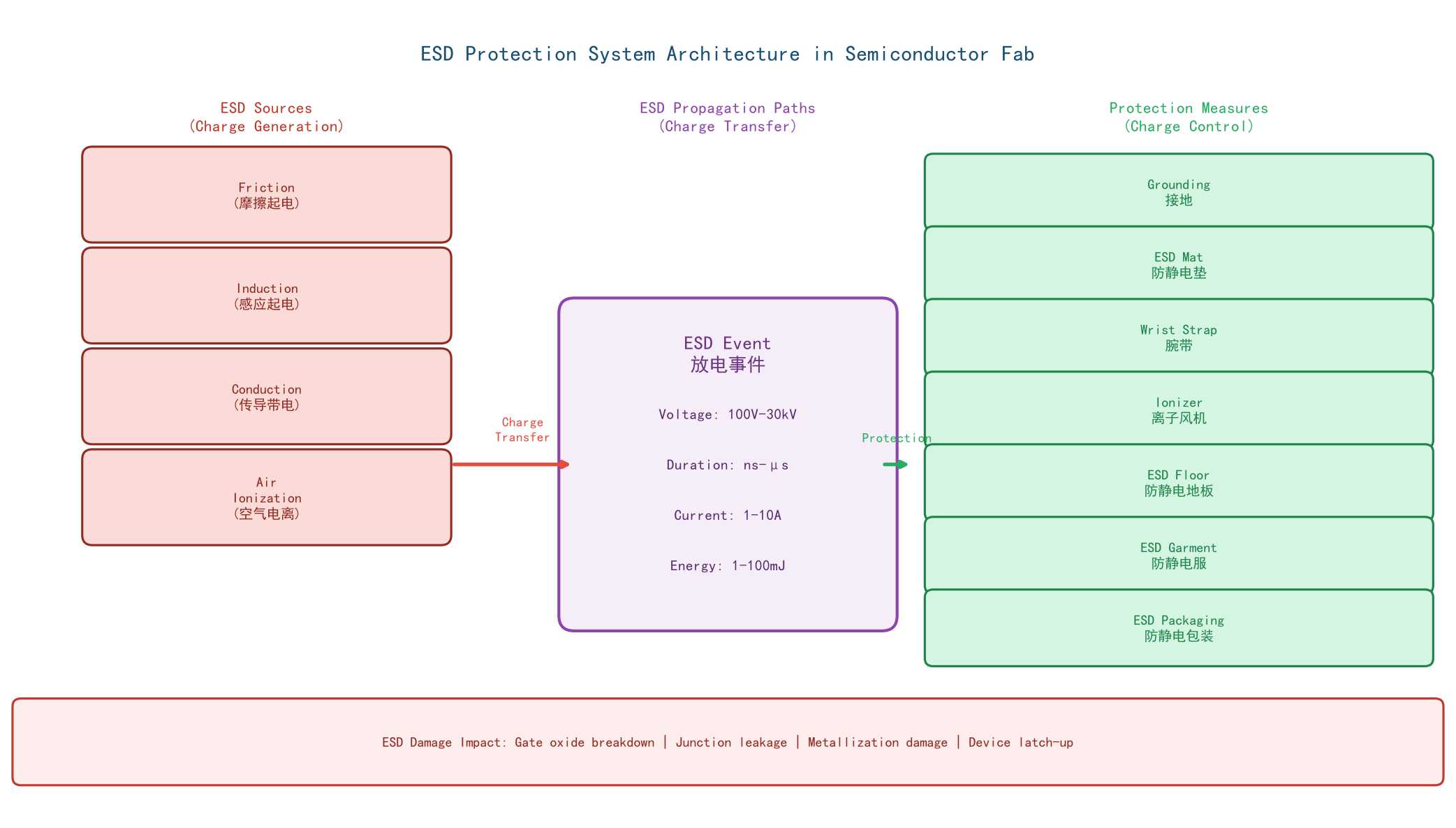

图2 ESD防护体系架构图：来源、传播路径与防护措施

6.3 ESD防护体系

Fab的ESD防护是一个系统工程，需要从人员、设备、材料、环境四个维度同时管控：

人员接地（Personal Grounding）

这是最基础也是最重要的ESD防护措施：

防静电手腕带（ESD Wrist Strap）：通过导电线缆与地线连接，持续释放人体静电。佩戴时需紧贴皮肤，且每周测试接地电阻（应<35MΩ）

防静电鞋/鞋套：与导静电地板配合使用，将人体电荷导入大地

防静电洁净服（ESD Garment）：洁净服面料含有导电纤维（碳纤维或金属纤维网格），将皮肤产生的静电导走。洁净服的表面电阻通常为10^5-10^7 Ω/sq

防静电手套：指尖处有导电涂层，防止操作时直接接触带电物体

环境控制（Environmental Control）

防静电地板（ESD Floor）：地板表面电阻10^4-10^6 Ω/sq，人体电荷通过鞋底和地板缓慢释放（不会瞬间放电）。地板下方有导电网络（接地网格）与大地连接。

离子风机（Air Ionizer）：在关键操作区域（wafer装卸载区、测试区）安装离子风机，主动电离空气产生正负离子，中和绝缘材料表面的静电荷。离子风机的有效范围约0.3-1米，需定期维护（清洁放电针、校准离子平衡）。

湿度控制：相对湿度40-60%RH是最佳ESD防护区间。湿度过低（<30%RH）会加剧静电产生；湿度过高会影响洁净度和设备稳定性。

设备接地（Equipment Grounding）

所有生产设备、仪器、工具都必须接地。设备接地电阻应<1Ω，确保任何静电都能迅速导入大地。wafer transport系统（FOUP/Loadport）也必须导通接地，防止wafer在传输过程中积累静电。

ESD敏感器件分级（ESD Sensitive Device）

不同器件对ESD的敏感程度不同，ANSI/ESD S20.20标准定义了ESD敏感等级：

Class 0：敏感电压<250V，如GaAs微波器件、超快肖特基二极管

Class 1：敏感电压250-999V，如NMOS/PMOS晶体管

Class 2：敏感电压1000-3999V，如CMOS逻辑电路

Class 3：敏感电压4000-15999V，如部分功率半导体

Fab里大多数IC都属于Class 1或Class 2，需要全程ESD防护。

七、实际参观FAB的体验

如果你有机会实地参观一座先进fab，以下是你会注意到的细节：

更衣流程（Donning/Doffing Process）：进入fab前，需要经过严格的更衣流程。先在更衣室外脱掉外套和鞋子，然后穿上内层洁净服（连体服），再通过气锁室（air shower）吹掉身上的颗粒，最后穿上外层洁净服（ bunny suit）、洁净鞋、护目镜和手套。整个流程约10-15分钟。

Fab内部的视觉体验：满眼都是黄色灯光——这是KrF/ArF光刻区特有的安全灯光（防止意外曝光光刻胶）。Wafer在设备之间通过自动传送系统（OHT/AGV）运输，几乎看不到人走动（先进fab是高度自动化的）。

噪音与温度：Fab内部噪音不大（约50-60dB），但温度恒定在22±1°C，湿度恒定在45±5%RH。长时间在fab工作会感觉冷和干燥（所以要多喝水）。工程师通常会自备保温杯和护手霜。

Fab的外围支持区域（CSD/Clean Support Area）提供工程师休息、用餐的场所，可以短暂脱掉洁净服放松一下。但有严格的动线规定——从CSD进入fab必须重新更衣，不能"逆向"走。

八、总结

洁净室和ESD防护是半导体制造中最基础但也最容易被忽视的环节。它们不直接参与芯片制造，但决定了芯片制造的质量上限和良率底线。

核心要点回顾：

洁净度等级：ISO 1-ISO 9对应不同的颗粒控制水平，先进制程核心区域需要ISO 3（Class 100）或更高洁净度

过滤系统：HEPA（99.97%@0.3μm）和ULPA（99.9995%@0.1μm）是空气净化的核心，FFU是现代洁净室的主流单元

气流设计：垂直单向流洁净度最高（Class 1），水平单向流和非单向流用于不同洁净度要求的区域

布局模式：Bay-Chase布局是先进fab的主流，支持独立压力分区和设备维护

AMC控制：化学过滤器、正压控制、材料管控、实时监测是AMC防护的四大支柱

ESD防护：摩擦起电和感应起电是两种主要起电机制，防护需要人员接地、设备接地、环境控制三管齐下

对于工程师而言，深入理解洁净室物理（气流仿真、AMC建模）和ESD工程（ESD设计、防护验证），将在先进制程研发和良率提升中获得独特的专业价值。洁净室和ESD看似是"基础支持"，实际上关乎良率的每一个百分点——而每1%的良率提升，在先进fab里可能意味着数千万美元的价值。

---

【常见坑】

• AMC（Airborne Molecular Contamination，气态分子污染物）是洁净室空气净化中最容易被忽视但危害极大的污染类型。与可见的颗粒不同，AMC是气态的，包括酸性气体（HF、HCl）、碱性气体（NH3）、有机挥发物（VOCs）、金属有机物（Mo、Ti、W等）等多种形态。
• 金属化损伤：ESD产生的热量可能熔断细金属线（metal fusing），或者在金属层形成微小熔坑（metal bridge）
• 洁净室和ESD防护是半导体制造中最基础但也最容易被忽视的环节。它们不直接参与芯片制造，但决定了芯片制造的质量上限和良率底线。
• 只统计颗粒总数不区分尺寸与位置。落在关键图形上的一个颗粒与落在场区的百个颗粒，对良率的影响完全不同。

常见问题（FAQ）

Q：良率突然下降，应该先查哪一环？

A：建议先用 Bin Map 与缺陷分布做空间定位，再结合时间维度判断是设备相关还是批次相关。这一步能迅速把范围从全流程缩小到少数工序，比逐工序普查效率高得多。

Q：为什么颗粒监控数据显示正常，成品缺陷率反而上升？

A：很可能是监控的颗粒尺寸下限设置过宽，遮住了真正致命的尺寸区间；或者是缺陷位置集中在图形内部而非表面，表面颗粒检测手段看不到。需要结合缺陷复查分类重新定义监控口径。

Q：为什么清洗后出现新的缺陷？

A：常见原因是清洗本身引入的：清洗液残留未冲净、干燥过程留下水痕、或超声功率过高造成图形振动损伤。因此判断清洗工艺优劣不能只看去除效果，还要同步观察清洗后新增缺陷的数量与形态。

Q：如何判断是清洗问题还是前道问题？

A：对比清洗前后的缺陷计数可以直接区分：若清洗后缺陷数量明显下降，说明前道带入的污染被有效去除；若清洗后反而增加，则问题出在清洗环节。这也是把缺陷量测放在清洗前后各一次的原因。

【总结】

清洗与污染控制的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。洁净室和ESD防护是半导体制造中最基础但也最容易被忽视的环节。它们不直接参与芯片制造，但决定了芯片制造的质量上限和良率底线。清洗的目标不是「洗得最干净」，而是在去除效率与表面损伤之间取平衡。过度超声会在精细图形上造成振动损伤，过度酸洗会腐蚀已形成的膜层。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
