GR&R计算器Excel模板｜MSA自动分析 %GRR与ndc判定
为什么 GR&R 让这么多人头疼
测量系统分析（MSA）是 IATF16949 的硬要求，但均值极差法的手算流程劝退了无数工程师：先算每个评价人的极差均值，再算 R̄̄、Xdiff，查 K1/K2/K3 常数，分解 EV/AV/GRR/PV/TV，最后算 %GRR 和 ndc……任何一步抄错数，结论就废了。
这套《GR&R 计算器》把整条链路自动化：录入 90 个读数，报告自动成型。
工具结构（3 个工作表）
- ①测量数据：10 零件 × 3 评价人 × 3 次重复，标准盲测布局（示例为膜厚度量系统）；
- ②GR&R 计算：中间统计（每人每零件均值/极差）+ 变差分解全自动：
- EV = R̄̄ × K1（0.5908）
- AV = √((Xdiff×K2)² − EV²/(n×r))（K2=0.5231）
- GRR = √(EV²+AV²)，PV = Rp × K3（0.3146），TV = √(GRR²+PV²)
- %GRR 双口径（总变差 / 公差）与 ndc 自动判定（AIAG 标准：<10% 可接受、10~30% 有条件、>30% 不可接受、ndc≥5）；
- ③判定基准：AIAG 判定表 + EV/AV 偏高的改善方向指引。
示例结论解读

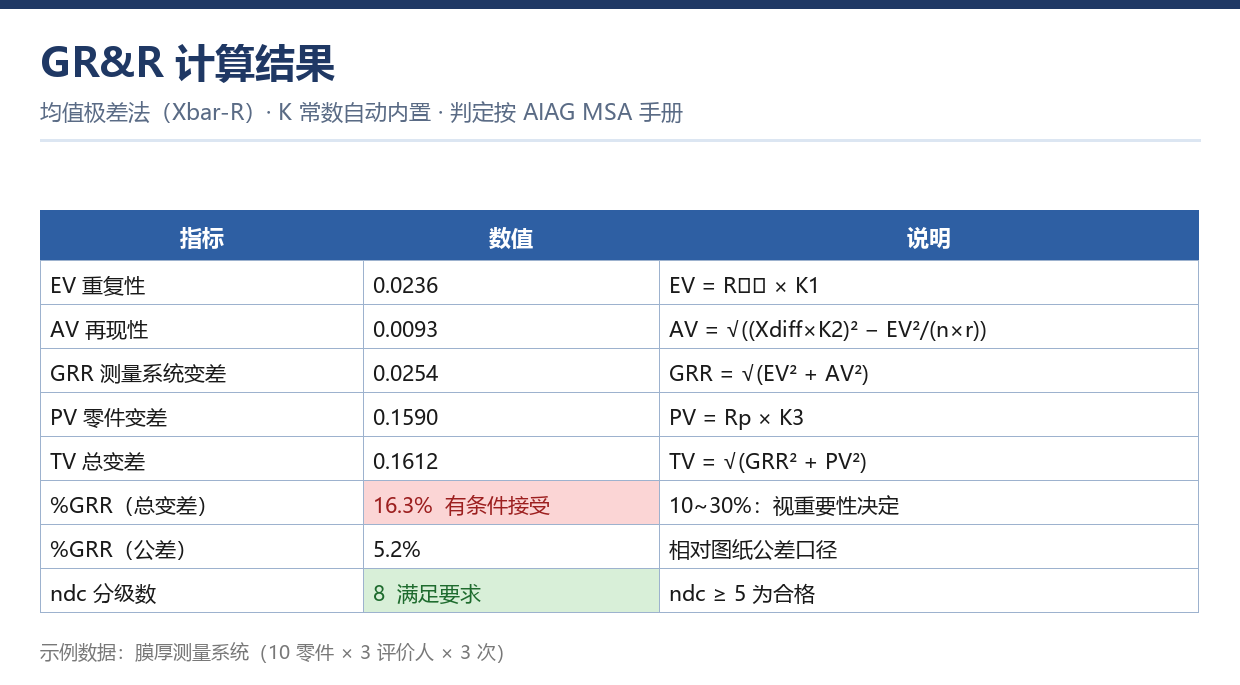

内置膜厚示例跑出的结果：%GRR(TV)=16.3% → 有条件接受；%GRR(公差)=5.2% → 可接受；ndc=8 → 分辨力满足。再现性占比 43% 偏高 → 优先统一评价人操作手法。这就是一份可以直接进审核资料的完整结论链。
FAQ
Q1：无量具软件也能做吗？ A：能。本工具只需手工抄录读数，适合卡尺、千分尺、膜厚仪、天平等绝大多数量具。
Q2：零件数不是 10 个行吗？ A：K3 随零件数变化，按 MSA 手册常数表把 K3 单元格改掉即可（表内已标注对应关系）。
Q3：和偏倚/线性研究什么关系？ A：GR&R 只评重复性与再现性；完整的 MSA 还包括偏倚、线性、稳定性，通常先做 GR&R 再做偏倚/线性。
Q4：审核时要准备什么材料？ A：本工具的三张表打印签字 + 量具校准证书 + 人员资质，即构成完整证据链。
资料获取
MSA GR&R 计算器 Excel 模板已整理好，前往「资源下载」页获取。本页表单与站内其它品质/设备类工具可配套使用，打印版已排好 A4 版式，可直接打印签字归档。
