晶圆良率分析Excel模板｜BinMap汇总 失效分布
平均良率会骗人
只看批均良率是晶圆分析最常见的误区：两批 92% 的晶圆，一批是「每片都 92%」，另一批是「一半 98% 一半 86%」——后者藏着严重的批内均匀性问题（边环、Mura、炉管位置效应）。分析晶圆批，至少要看四个数：批均、标准差、最优片、最差片。
这套《晶圆 BinMap 良率汇总》把批分析做成录入即出结论：
工具结构（3 个工作表）
- ①晶圆Bin数据：每行一片晶圆，总 DIE 数 + Bin1~Bin8 数量（Bin1=良品）；

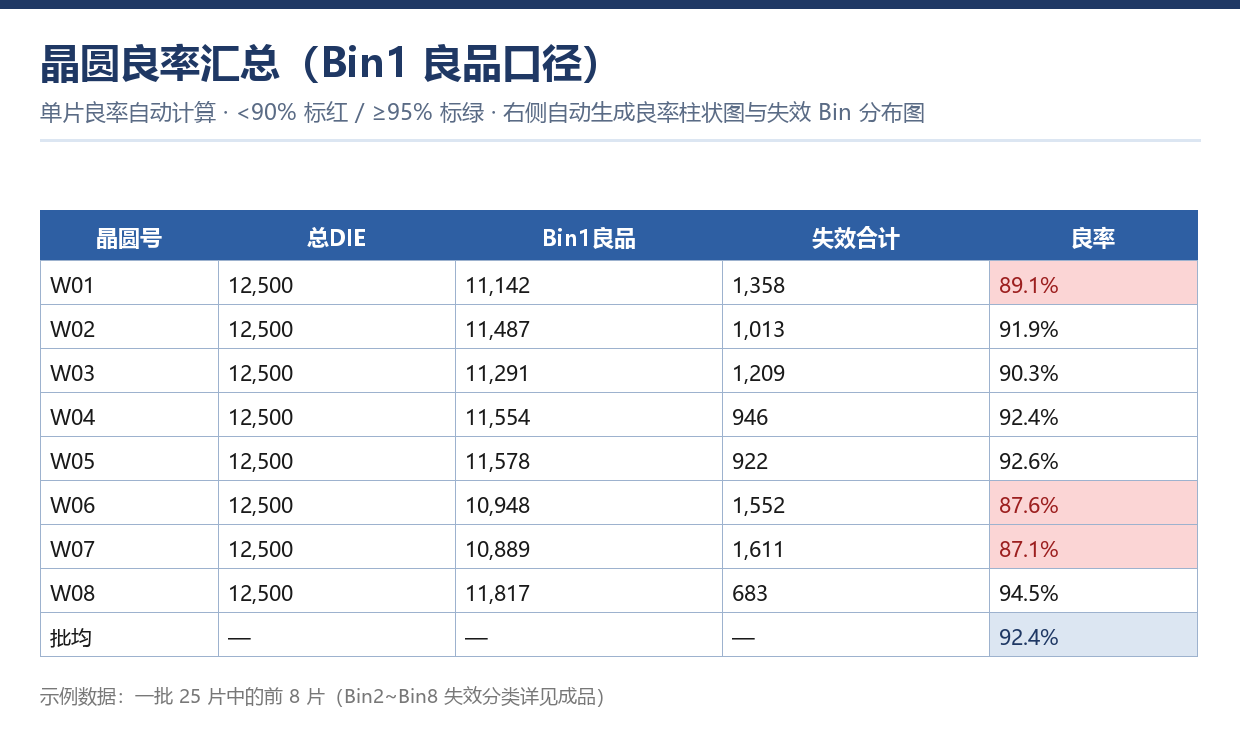

- ②汇总分析：单片良率自动计算并着色（<90% 红 / ≥95% 绿）、批均良率、单片良率标准差、最优/最差片、良率极差；失效 Bin2~Bin8 分布与累计占比自动汇总；右侧两张原生图（各片良率柱状图 + 失效 Bin 分布图）；
- ③使用说明：Bin 定义、判读方法。
判读逻辑（工具说明页内置）
- 散布大（标准差/极差大）→ 优先查批内均匀性：边环分布、炉管位置、装片方向；
- 批均低 + 某 Bin 集中→ 优先查该 Bin 对应工艺站（如 Bin4 漏电超标 → 钝化/侧壁工艺）；
- 失效 Bin 的累计占比就是你的改善优先级清单。
FAQ
Q1：Bin 的数量能超过 8 个吗？ A：可以插列扩展，汇总页同步加列即可；常见测试机 8~16 个 Bin。
Q2：良品一定在 Bin1 吗？ A：示例按行业惯例 Bin1=良品；如果你的机台定义不同，把良品列调到 Bin1 位置或改公式引用即可。
Q3：能接自动化数据吗？ A：测试机导出的 CSV 可直接复制粘贴到录入页，格式对齐即可。
Q4：和柏拉图工具的区别？ A：柏拉图按「缺陷类型」跨批分析，BinMap 按「晶圆批」看片间与 Bin 分布，一个纵向一个横向。
资料获取
晶圆 BinMap 良率汇总 Excel 模板已整理好，前往「资源下载」页获取。本页表单与站内其它品质/设备类工具可配套使用，打印版已排好 A4 版式，可直接打印签字归档。
