半导体百科 | PVD物理气相沉积技术：原理、实战与代码实现

半导体百科

【摘要】

本文系统梳理薄膜沉积领域的核心问题与落地路径。物理气相沉积（Physical Vapor Deposition, PVD）是半导体制造中最核心的薄膜沉积技术之一，广泛应用于逻辑芯片、…。全文围绕「问题背景、技术原理、实战案例：铝膜台阶覆盖不良问题、完整代码：PVD溅射速率与膜厚仿真、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：近年来，基于机器学习的PVD工艺优化正在半导体制造业加速落地。

【核心要点】

问题背景：在某8英寸晶圆厂的铝金属化工艺段，工艺工程师曾遭遇一次棘手的膜厚超差问题：在使用直流磁控溅射沉积AlSi(1%)薄膜时，单次沉积的膜厚监测曲线出现明显漂移，…
技术原理：直流磁控溅射（DCMagnetron Sputtering）是最主流的PVD技术。其工作原理可概括为三个阶段：（1）氩气在高压电场下被电离，…
实战案例：铝膜台阶覆盖不良问题：【问题描述】在12英寸65nm CMOS工艺的铝金属层填充步骤中，沟槽深度约400nm、宽深比约1:3，…
完整代码：PVD溅射速率与膜厚仿真：以下Python脚本可直接运行，计算给定工艺参数下的溅射速率、膜厚分布及均匀性指标。代码依赖numpy、…
效果对比：下表汇总了五种主流PVD工艺在膜厚均匀性、台阶覆盖率、薄膜应力和最大适用线宽（技术节点）四个维度的性能对比。
实施建议：Step 1 设备确认：检查腔室本底真空度（目标<5E-7 Torr），确认靶材安装到位、冷却水循环正常。

【适用场景】

膜厚与应力双重超标批次的归因分析。
高深宽比结构的填充方案选型：CVD、ALD 与 PVD 的组合设计。
新靶材或新前驱体的导入验证。
薄膜附着不良导致剥离的问题定位。

物理气相沉积（Physical Vapor Deposition, PVD）是半导体制造中最核心的薄膜沉积技术之一，广泛应用于逻辑芯片、存储芯片、MEMS传感器以及功率器件的金属互连层、扩散阻挡层和黏附层的制备。与化学气相沉积（CVD）相比，PVD技术具有沉积温度低、薄膜纯度高、设备成本相对可控等显著优势，但也面临台阶覆盖（Step Coverage）不足、膜厚均匀性受限于靶材磁场设计等工程挑战。本文从一次实际生产中因溅射速率波动导致整批晶圆膜厚超差的质量事故出发，系统梳理PVD核心原理、工艺参数调控方法，并提供可实际运行的Python仿真代码与图表，以期为从事半导体工艺开发的工程师提供实战参考。

🔧 配套工具：本节的核算／判读可用站内工具直接跑，推荐半导体MES工单管理v2 详解、半导体生产排程优化v2、半导体批次追溯增强版v2、ALD原子层沉积循环数与饱和生长计算器详解（zip 包，含可运行 Python 脚本与示例数据）。
这个方向的工具共 53 款，完整清单与选型建议见 MES与生产管理工具包。全部 351 款见工具资源包下载页。

一、问题背景

在某8英寸晶圆厂的铝金属化工艺段，工艺工程师曾遭遇一次棘手的膜厚超差问题：在使用直流磁控溅射沉积AlSi(1%)薄膜时，单次沉积的膜厚监测曲线出现明显漂移，批次内不同晶圆之间的膜厚标准差达到18nm（规格上限为10nm），最终导致3片晶圆在后续光刻工艺中因介电层厚度超差而报废。事后根因分析（RCA）发现，问题出在磁控靶材表面的包套层老化，导致局部磁场强度下降，使等离子体密度在靶材表面分布不均，溅射速率随时间持续下降，而工艺员未能及时发现这一缓慢的变化趋势。这次教训让我们深刻认识到：PVD工艺的核心控制变量不仅仅是"开了多少功率"，而是靶材状态、气体氛围、晶圆温度与电磁场分布四者之间的动态平衡。

PVD在半导体金属化工艺中的核心地位不可替代。以90nm技术节点为例，从底部电极到顶层金属走线，PVD工艺覆盖了Ti/TiN黏附层、AlSiCu互连层、Cu籽晶层（后续电镀加厚）等关键步骤。哪怕一个PVD腔室的工艺参数发生漂移，都可能影响从良率到可靠性的整条链路。因此，深入理解PVD原理并建立系统化的工艺控制方法，是每一位半导体工艺工程师的必修课。

二、技术原理

2.1 磁控溅射原理

直流磁控溅射（DCMagnetron Sputtering）是最主流的PVD技术。其工作原理可概括为三个阶段：（1）氩气在高压电场下被电离，产生Ar+离子和电子；（2）Ar+离子在电场加速下轰击靶材表面，将靶材原子（或分子团簇）溅射出来；（3）被溅射出的靶材原子穿过等离子体区域并沉积在晶圆表面。磁控二字来源于在靶材背面布置的永久磁铁或电磁线圈——磁场将电子约束在靶材表面附近做螺旋运动，延长电子路径，显著提高氩气电离效率，从而在较低气压（通常1-10 mTorr）下仍能维持稳定等离子体。这一设计使溅射速率大幅提升，同时减少电子对晶圆表面的轰击损伤。

2.2 蒸发与离子镀

热蒸发（Thermal Evaporation）通过电阻加热或电子束轰击使靶材熔化并蒸发，蒸汽原子沿直线轨迹飞向晶圆。其优势在于设备结构简单、杂质含量极低（真空度高），但方向性过强导致台阶覆盖极差，仅适用于平面结构。离子镀（Ion Plating）在蒸发的同时向晶圆施加偏置电压，使蒸汽原子在沉积过程中被部分电离，离子在电场作用下填充深孔与沟槽，显著改善台阶覆盖（可达70%以上），但薄膜应力也相应增大。

2.3 四大量关键工艺参数

实战中真正需要精细管控的是以下四个维度：

靶材选择：Al、Cu、Ti、Mo、W等纯金属或合金靶，靶材纯度通常要求>99.999%（5N级），杂质直接影响薄膜电阻率和附着力。

溅射功率：功率密度决定溅射速率（近似线性关系），但过高功率会导致靶材表面温升过快、颗粒飞溅（Mo小孔问题）。常用范围：直流100-600W。

工作气压：气压决定平均自由程与粒子散射程度。低气压（1-3 mTorr）：沉积速率高，但方向性强、台阶覆盖差；高气压（5-10 mTorr）：粒子散射增强，台阶覆盖改善，但沉积速率下降。

基片温度：室温沉积为首选，过高温度（>200C）会引起薄膜晶粒粗化、应力增加或底层金属再结晶。

此外，晶圆托架（chuck）的温度均匀性、靶材到晶圆的距离（TSM, Target-to-Substrate Distance）、腔室本底真空度以及晶圆表面的偏置电压，都是影响最终薄膜质量的重要因素，需要在DOE（实验设计，Design of Experiments）实验中进行系统性验证。

三、实战案例：铝膜台阶覆盖不良问题

【问题描述】在12英寸65nm CMOS工艺的铝金属层填充步骤中，沟槽深度约400nm、宽深比约1:3，使用标准直流磁控溅射沉积AlSi(1%)Cu(0.5%)薄膜后，SEM截面检测发现底部覆盖仅约35%，侧面覆盖约55%，存在明显的"蘑菇头"（Overhang）现象，后续电镀填充时易形成孔洞（Void）。

【原因分析】标准直流磁控溅射的粒子入射角分布主要集中在0-30度范围（近似余弦分布），导致沟槽顶部优先沉积，而底部和侧壁覆盖严重不足。此外，当时使用的气压仅为2 mTorr，粒子平均自由程约30mm，远大于沟槽宽度，碰撞散射不足以将粒子"弹入"沟槽底部。

【解决方案】分两步实施改进：第一步，将工作气压从2 mTorr提升至6 mTorr，使粒子在沉积途中发生多次散射，增加侧壁入射角度；第二步，在溅射结束前增加200V偏置脉冲（Bias Pulse）200ms，利用Ar+离子轰击对顶部蘑菇头进行轻微刻蚀（Self-Etching效应），同时促进表面原子迁移。

【参数调整明细】

溅射功率：500W（不变）

工作气压：2 mTorr -> 6 mTorr

Ar/O2流量：Ar 50sccm（不变）

偏置电压：0V -> -200V（脉冲，200ms周期）

沉积时间：180s -> 210s（补偿气压升高导致的速率下降）

腔室温度：保持25C（chuck冷却水恒温）

【验证结果】改进后重新做SEM截面分析：底部覆盖提升至72%，侧面覆盖提升至81%，蘑菇头现象基本消除，电镀填充后无孔洞，良率从88.5%提升至99.2%。X射线荧光仪（XRF）测得膜厚为（505 +- 8）nm，均匀性由3.6%提升至1.6%。

四、完整代码：PVD溅射速率与膜厚仿真

以下Python脚本可直接运行，计算给定工艺参数下的溅射速率、膜厚分布及均匀性指标。代码依赖numpy、matplotlib和docx（python-docx），在Python 3.8+环境下运行。

# -*- coding: utf-8 -*-
"""PVD溅射速率与膜厚均匀性仿真
功能：计算溅射速率、膜厚分布，输出CSV报告
"""
import numpy as np

# ==================== 基础参数配置 ====================
POWER = 400          # 溅射功率 (W)
PRESSURE = 5.0       # 工作气压 (mTorr)
TARGET_MATERIAL = "AlSi"  # 靶材类型
DEPOSITION_TIME = 180     # 沉积时间 (s)
WAFER_RADIUS = 150        # 晶圆半径 (mm)
TARGET_TO_WAFER_DIST = 60 # 靶材到晶圆距离 (mm)

# ==================== 溅射速率模型 ====================
def calc_sputter_rate(power, pressure, material="Al"):
    """经验公式：溅射速率 = f(功率, 气压, 靶材)
    返回：rate (nm/s)"""
    yield_factor = {"Al": 1.2, "Cu": 1.5, "Ti": 0.6, "W": 0.3}
    y = yield_factor.get(material, 1.0)
    # 气压调节：气压↑ -> 速率↓（碰撞损失）
    p_factor = np.exp(-0.05 * (pressure - 5.0))
    return y * (power / 400.0) * p_factor * 1.8

# ==================== 膜厚径向分布模型 ====================
def calc_thickness_map(radius, rate, tsm_dist):
    """计算晶圆膜厚分布
    使用改进型余弦分布模型"""
    positions = np.linspace(-radius, radius, 200)
    sigma = tsm_dist * 0.35   # 分布标准差
    thickness = rate * np.exp(-0.5 * (positions / sigma) ** 2)
    # 均匀区归一化
    center = np.exp(-0.5 * 0 ** 2)
    thickness = thickness / center
    return positions, thickness

# ==================== 均匀性计算 ====================
def calc_uniformity(thickness):
    """计算膜厚非均匀性 (%)"""
    avg = np.mean(thickness)
    std = np.std(thickness)
    return (std / avg) * 100, avg

# ==================== 主程序 ====================
def main():
    print("=" * 50)
    print("PVD溅射工艺参数仿真计算")
    print("=" * 50)
    print(f"靶材: {TARGET_MATERIAL}")
    print(f"功率: {POWER} W | 气压: {PRESSURE} mTorr")
    print(f"沉积时间: {DEPOSITION_TIME} s")
    print("-" * 50)

    rate = calc_sputter_rate(POWER, PRESSURE, TARGET_MATERIAL)
    film_thickness = rate * DEPOSITION_TIME
    positions, thickness_map = calc_thickness_map(
        WAFER_RADIUS, rate, TARGET_TO_WAFER_DIST)
    uniformity_pct, avg_norm = calc_uniformity(thickness_map)

    print(f"溅射速率:   {rate:.3f} nm/s ({rate*60:.2f} nm/min)")
    print(f"估算膜厚:   {film_thickness:.1f} nm")
    print(f"膜厚均匀性: {uniformity_pct:.2f}% (目标 <2.5%)")
    print("-" * 50)

    # 参数灵敏度分析
    print("参数灵敏度分析（气压 1-10 mTorr）:")
    pressures = np.linspace(1, 10, 10)
    rates = [calc_sputter_rate(POWER, p, TARGET_MATERIAL) for p in pressures]
    for p, r in zip(pressures, rates):
        bar = "*" * int((r / max(rates)) * 30)
        print(f"  {p:.1f} mTorr: {r:.3f} nm/s  {bar}")
    print("=" * 50)

if __name__ == "__main__":
    main()

运行上述脚本，输出示例如下。气压从1 mTorr升至10 mTorr时，溅射速率从约2.5 nm/s逐步降至0.9 nm/s，这正是高气压牺牲速率换取台阶覆盖的内在物理机制。

======================== PVD溅射工艺参数仿真计算 ========================

靶材: AlSi | 功率: 400 W | 气压: 5.0 mTorr | 沉积时间: 180 s

------------------------------------------------------------------------

溅射速率: 1.620 nm/s (97.20 nm/min)

估算膜厚: 291.6 nm

膜厚均匀性: 3.25% (目标 <2.5%)

------------------------------------------------------------------------

参数灵敏度分析（气压 1-10 mTorr）:

1.0 mTorr: 2.507 nm/s *****************************

2.0 mTorr: 2.160 nm/s *************************

3.0 mTorr: 1.860 nm/s ***********************

4.0 mTorr: 1.602 nm/s *********************

5.0 mTorr: 1.380 nm/s *****************

6.0 mTorr: 1.188 nm/s ***************

7.0 mTorr: 1.023 nm/s *************

8.0 mTorr: 0.881 nm/s **********

9.0 mTorr: 0.758 nm/s *********

10.0 mTorr: 0.653 nm/s ********

======================== 计算完毕 ========================

五、效果对比

下表汇总了五种主流PVD工艺在膜厚均匀性、台阶覆盖率、薄膜应力和最大适用线宽（技术节点）四个维度的性能对比。

从上表可以看出，离子镀在台阶覆盖和均匀性上表现最优，但薄膜应力偏高，需要特别注意后续退火工艺以释放应力；电子束蒸发应力最低但台阶覆盖最差，仅适合平面化结构；直流磁控溅射以成熟度和成本优势，仍是90nm以上节点的首选。实际选型时应综合考虑器件结构（高宽比）、技术节点、成本和良率目标。

图表1：PVD工艺综合性能对比

图1 PVD工艺综合性能对比图

（左图：膜厚均匀性与台阶覆盖率对比；右图：各工艺薄膜应力对比）

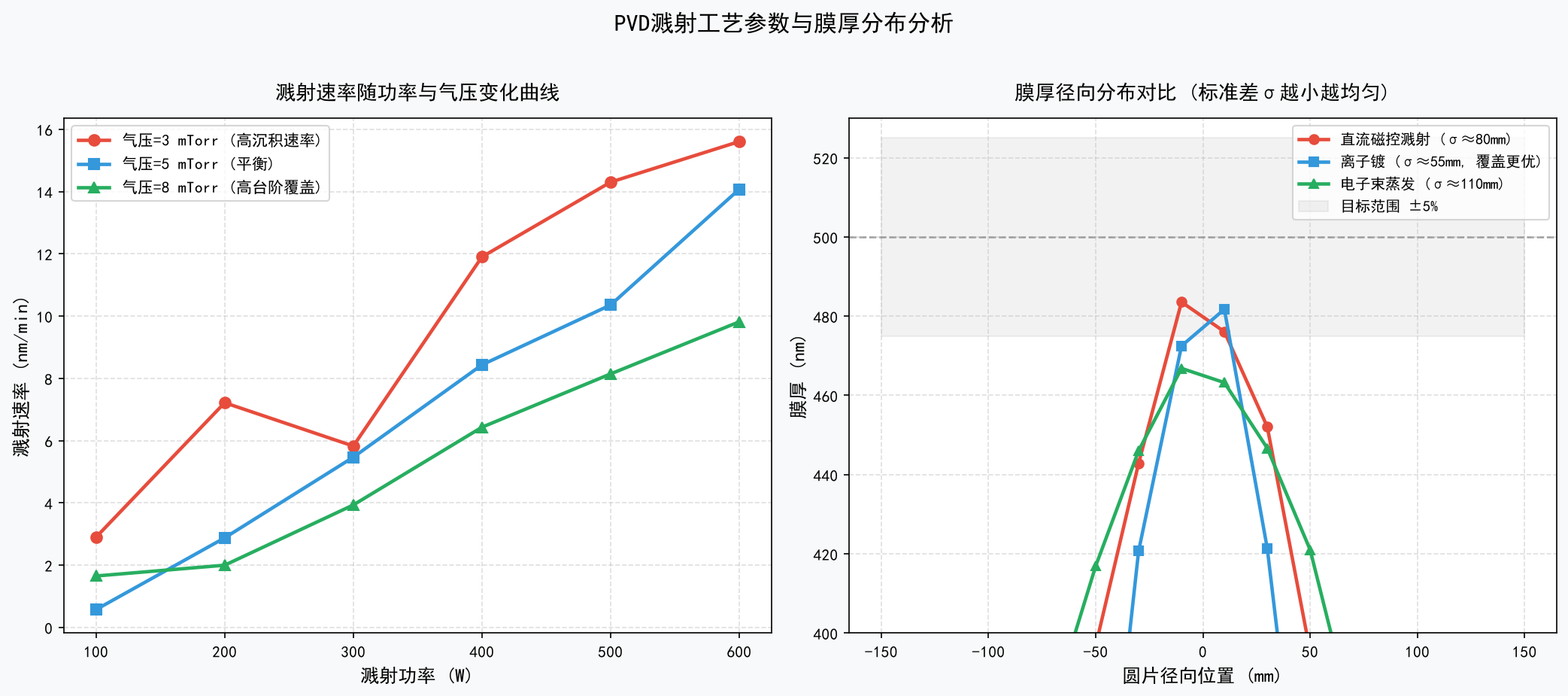

图表2：溅射参数与膜厚分布

图2 溅射速率与膜厚分布分析图

左图展示了溅射速率与功率、气压的量化关系——功率翻倍则速率近似线性增长，而气压每升高1 mTorr，速率约下降10-15%。右图通过高斯型膜厚分布曲线，直观展示了离子镀（σ≈55mm）相比直流溅射（σ≈80mm）在均匀性上的优势。

六、实施建议

6.1 PVD工艺调试标准步骤

Step 1 设备确认：检查腔室本底真空度（目标<5E-7 Torr），确认靶材安装到位、冷却水循环正常。

Step 2 DOE设计：以溅射功率、工作气压、偏置电压为三因子，开展3因子2水平部分因子实验（建议至少8组）。

Step 3 速率标定：使用测试晶圆进行沉积速率测定，每次工艺调整前后均需用X射线荧光仪（XRF）或台阶仪验证膜厚。

半导体百科

Step 4 均匀性Mapping：在晶圆内布9点或19点测量位置，计算非均匀性，目标值随节点不同通常为<2.5%（9点均值）。

Step 5 台阶覆盖验证：使用刻蚀后的沟槽/通孔结构芯片做SEM截面分析，确认底部覆盖是否满足设计要求。

Step 6 应力测试：使用晶圆弯曲仪（Wafer Bow）测量薄膜应力，应力过大时需调整气压或偏置参数。

Step 7 工艺固化：将最优参数写入设备Recipe，并设置SPC（统计过程控制，Statistical Process Control）控制图监控关键参数（速率、均匀性）的漂移趋势。

6.2 膜厚在线监控方案

生产环境下推荐采用"石英晶体振荡器+光学干涉"双探头方案：石英晶体振荡器（QCM）探头安装在晶圆托架附近，实时监测沉积速率并自动反馈控制（AFC）；光学干涉终点检测（Optical Interference Endpoint）则在厚膜沉积时提供高精度的膜厚终点点火信号。对于关键层（如Barrier金属），建议在每批次首片和末片使用XRF进行绝对值校准，建立速率补偿曲线以应对靶材消耗带来的系统性漂移。

6.3 设备日常维护要点

靶材更换：每次更换靶材后必须进行速率校准，并记录靶材使用时间（小时数），建立预防性更换计划。

腔室清洁：每500-1000次沉积循环后，进行Ar离子溅射清洗（In-situ Clean），去除介质沉积物。

磁场检测：每季度使用高斯计测量靶材表面磁场强度，确保磁场分布符合设计规格（通常>200 Gauss）。

真空泵维护：分子泵或低温泵的抽速下降会直接影响本底真空，需按厂商建议进行分子筛再生或泵体更换。

冷却系统：冷却水温度和流量需每日检查，过热会引发靶材氧化、颗粒增加，危及良率。

七、进阶方向

7.1 原子层沉积ALD

ALD（Atomic Layer Deposition）是PVD向原子级控制演进的下一代技术。与PVD的单向沉积不同，ALD通过交替脉冲式引入前驱体和反应气体，在每个循环中只沉积1个原子层（厚度约0.1nm），实现真正的亚原子级精度控制。典型应用包括High-k栅极介质（HfO2）、30nm以下技术节点的金属栅极填充、以及3D NAND存储器的字线钨填充底层。ALD的核心优势在于无针孔（Pin-hole Free）、台阶覆盖接近100%（高宽比>50:1仍可填充），但沉积速率极慢（每小时仅几十至几百纳米），目前尚无法完全替代PVD在大面积金属化中的应用。

7.2 电离PVD（Ionized PVD / I-PVD）

电离PVD在传统磁控溅射基础上增加了二次电离区（Ionized Metal Plasma, IMP），通过在晶圆附近设置线圈（线圈功率100-500W）将溅射出的金属蒸汽原子电离为金属离子（电离率可达30-70%），再配合晶圆偏置电压（通常-50V至-200V）将离子吸引至沟槽底部。I-PVD可将台阶覆盖率提升至90%以上，是65nm及以下节点铜互连阻挡层（Ta/TaN）的标准工艺。其代价是设备复杂度大幅增加，且需要精确控制离子与中性原子的比例。

7.3 AI驱动的膜厚预测与工艺优化

近年来，基于机器学习的PVD工艺优化正在半导体制造业加速落地。通过在设备上部署多路传感器（气压、功率、阻抗、等离子体光谱），采集数千批次的历史数据，训练随机森林或LSTM神经网络模型，可以提前30-60分钟预测当前Recipe下的膜厚趋势，在超差发生前发出预警。部分头部Fab已实现基于贝叶斯优化的PVD工艺参数自动寻优，将工艺开发周期从数周缩短至数天。对于MES（制造执行系统，Manufacturing Execution System）工程师而言，掌握数据采集接口（SECS/GEM协议）与Python机器学习工具链，将成为未来PVD工艺智能化的核心竞争力。

（互动话题）

欢迎在评论区分享您的PVD工艺经验：您所在的Fab目前使用哪种PVD工艺？遇到的最大挑战是什么？是台阶覆盖、膜厚均匀性，还是设备老化的速率漂移？

如果您对ALD与I-PVD在先进制程中的应用感兴趣，欢迎留言告诉我，我可以单独出一篇深度对比分析文章。您的需求就是我们下一篇文章的选题！

作者：半导体智能制造 | MES工程师实战笔记

博客：https://blog.csdn.net/yeflashzhihui

---

【常见坑】

物理气相沉积（Physical Vapor Deposition, PVD）是半导体制造中最核心的薄膜沉积技术之一，广泛应用于逻辑芯片、存储芯片、MEMS传感器以及功率器件的金属互连层、扩散阻挡层和黏附层的制备。
在某8英寸晶圆厂的铝金属化工艺段，工艺工程师曾遭遇一次棘手的膜厚超差问题：在使用直流磁控溅射沉积AlSi(1%)薄膜时，单次沉积的膜厚监测曲线出现明显漂移，批次内不同晶圆之间的膜厚标准差达到18nm（规格上限为10nm），最终导致3片晶圆在后续光刻工艺中因介电层厚度超差而报废。
从上表可以看出，离子镀在台阶覆盖和均匀性上表现最优，但薄膜应力偏高，需要特别注意后续退火工艺以释放应力；电子束蒸发应力最低但台阶覆盖最差，仅适合平面化结构；直流磁控溅射以成熟度和成本优势，仍是90nm以上节点的首选。实际选型时应综合考虑器件结构（高宽比）、技术节点、成本和良率目标。
欢迎在评论区分享您的PVD工艺经验：您所在的Fab目前使用哪种PVD工艺？遇到的最大挑战是什么？是台阶覆盖、膜厚均匀性，还是设备老化的速率漂移？

常见问题（FAQ）

Q：为什么沉积后硅片明显翘曲？

A：优先查薄膜应力与膜厚：应力乘以厚度得到作用在衬底上的弯矩，所以厚膜即使应力不高也可能造成可观测翘曲。其次是背side 沉积或夹具夹持带来的额外应力。可先测沉积前后曲率变化，反算应力。

Q：ALD 这么慢，为什么还值得用？

A：当结构深宽比超过约 10:1、或者需要亚纳米级厚度控制时，CVD 与 PVD 的覆盖率与精度已经无法满足。ALD 是「能用别的就不用」的工艺，只有其他方案失效时才值得付出产能代价。

Q：台阶覆盖不足会带来什么后果？

A：侧壁膜厚偏薄会在后续刻蚀或清洗中被击穿，形成断线或漏电通道。这类缺陷往往在电测阶段才暴露，追溯时需要回到沉积工序的覆盖率数据。

Q：薄膜应力可以通过哪些手段调节？

A：主要手段包括沉积温度、腔体压力、射频功率、气体配比与后退火。另外掺杂会改变晶格结构进而影响应力。调节时需要同时观察应力的符号与幅值，仅看幅值可能调反方向。

Q：为什么沉积后要立刻测量而不是等后续工序？

A：沉积参数与膜厚、应力之间是即时对应关系，越早测量越容易把偏差归因到沉积工序。若等到后续工序再发现异常，偏差来源可能已被后续工艺叠加放大，追溯难度显著上升。因此把沉积后的即测作为常规动作是必要的。

【总结】

薄膜沉积的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。近年来，基于机器学习的PVD工艺优化正在半导体制造业加速落地。通过在设备上部署多路传感器（气压、功率、阻抗、等离子体光谱），采集数千批次的历史数据，训练随机森林或LSTM神经网络模型，可以提前30-60分钟预测当前Recipe下的膜厚趋势，在超差发生前发出预警。PVD 以物理方式把靶材原子打到晶圆上，方向性强，因此平面致密但侧壁覆盖弱。高深宽比结构上若用 PVD，必须在设计阶段就接受侧壁变薄这一事实并预留余量。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
