一、背景故事：那张被"加频"毁掉的控制图

2025年秋天，我参与过一次让人印象很深的救火。某座8英寸厂的薄膜区连续两个月出现膜厚超规格的批次，客户投诉压过来，管理层的指令非常直接："抽样频率翻倍。"

于是量测频次从每4小时一次改成每2小时一次，子组大小从3片加到5片。执行了三周之后，情况不但没好转，反而更糟了。

第一个坏消息来自量测区：两台椭偏仪的负载率从72%飙到94%，排队等测的批次从平均8分钟涨到41分钟。因为量测卡住，前道的薄膜机台开始出现Hold等待，整个区的WIP（在制品，Work In Process）周转时间恶化了11%。

第二个坏消息来自控制图本身：报警数量暴涨。原来每周大约12次报警，现在每周37次。工程师们一开始还认真去查每一次报警，一周之后就查不动了——因为其中三十来次查下来都是"没发现异常，判定为正常波动"。再往后，大家看到SPC报警的第一反应变成了"应该又是假的"。

第三个坏消息最致命。第四周真的出了一次实质性漂移：一台PECVD的射频匹配器老化，导致沉积速率缓慢下降。控制图在漂移发生后的第五个点就报警了，但当班工程师按照最近养成的习惯，直接标注了"疑似误报，继续观察"。等到三个班次之后规格外的批次被下游发现时，已经有190片晶圆受影响，返工和报废成本超过了六十万元。

复盘会上有人说了一句很到位的话："我们不是没测到，我们是测得太多，以至于没人相信自己测到的东西了。"

这就是我想在这篇文章里讲清楚的核心命题：SPC的有效性不是抽样频率的单调递增函数。在某个点之后，继续加频不但边际收益趋近于零，还会通过三条路径产生负收益——量测资源挤占、误报警疲劳、以及最隐蔽的"控制图信噪比恶化"。

二、技术原理：ARL才是评价抽样方案的正确标尺

2.1 平均链长的定义与两个方向

统计过程控制里评价一个监控方案好不好，核心指标是平均链长（Average Run Length, ARL），也就是从开始监控到发出第一次报警所需的平均样本点数。ARL要分两种情况看。

受控状态下的ARL记作ARL0，它衡量的是误报警频率。对于标准的三倍标准差控制限，单点超限的概率是0.27%，所以ARL0约等于1除以0.0027，即370。意思是：即使过程完全正常，平均每370个点也会冒出一次假报警。

失控状态下的ARL记作ARL1，它衡量的是检出能力。ARL1越小，说明漂移一旦发生，控制图越快能抓到。这个值强烈依赖于漂移幅度：2σ的大漂移用休哈特图n=1也就6个点能抓到，0.5σ的小漂移则需要155个点——这个差距是25倍。

2.2 从ARL到真实时间：那个被忽略的乘法

这里有个很多人会踩的坑：ARL的单位是"样本点数"，不是"时间"。真正影响业务的是检出延迟的绝对时长，它等于ARL1乘以抽样间隔。

举个具体例子。假设你用休哈特图n=3，抽样间隔4小时，要检出1.0σ的漂移，ARL1是15.0个点，那么平均检出延迟就是15.0乘以4，即60小时——两天半。两天半的时间里，一台月产能800片的机台能跑出多少片有风险的晶圆？大概是65片。

现在假设你把间隔缩短到2小时，ARL1不变（因为它只和子组大小、控制图类型、漂移幅度有关），检出延迟变成30小时，风险晶圆减半到33片。看起来加频确实有效。

但如果你换个思路，保持4小时间隔不变，把子组大小从3加到5，ARL1从15.0降到6.30，检出延迟变成25.2小时，比加频到2小时的效果还好，而量测总量只增加了67%（每次从3片增到5片）而不是100%（间隔减半意味着次数翻倍，每次3片，总量也翻倍）。

再换个思路，保持4小时间隔和n=3不变，把控制图从休哈特换成EWMA（λ=0.2），ARL1从15.0降到4.40，检出延迟只有17.6小时，而量测量一点没增加。

这三种方案的对比非常说明问题：在改善小幅漂移检出能力这件事上，换控制图类型的性价比远高于加子组，而加子组的性价比又高于加频次。偏偏在实际工厂里，大家最先想到、也最容易被批准的，恰恰是加频次。

图1：横轴是抽样间隔，纵轴是从漂移发生到控制图报警的平均时长。注意n=3的EWMA图在16小时间隔下的检出速度，仍优于n=1休哈特图在4小时间隔下的表现——换图形比加频次更有效。

2.3 为什么加频次会恶化信噪比

还有一个更微妙的机制，和自相关性有关。半导体的很多过程参数在短时间尺度上是强自相关的——比如腔体温度，你隔10分钟测两次，这两个值几乎必然接近，因为热惯性摆在那里。

标准休哈特控制图的一个基本假设是样本之间独立同分布。当你把抽样间隔压缩到远小于过程的自相关时间尺度时，这个假设就被破坏了。后果是：估计出来的组内标准差会偏小（因为相邻样本太像），导致控制限被算得过窄，于是误报警率显著上升。

我们做过一次实测。某台CVD（化学气相沉积，Chemical Vapor Deposition）机台的膜厚数据，按8小时间隔取样时一阶自相关系数是0.11（基本可视为独立），按2小时间隔取样时升到0.47，按30分钟间隔取样时高达0.78。用后者的数据算控制限，控制限宽度只有前者的62%，误报警率从预期的0.27%实测到1.9%——高了七倍。

这就是本文标题的技术含义：测得越多，如果不同步调整统计方法，你得到的不是更清晰的过程画像，而是一张被自相关污染的、控制限失真的、假报警遍地的图。

三、现状分析：工厂里抽样方案是怎么定出来的

3.1 三种常见的定法，都不太科学

第一种是"历史沿袭法"。这条产线1998年建的时候定的每4小时一次，之后设备换了三代、工艺节点跳了四级，抽样频率一次没动过。问过为什么是4小时，回答通常是"一直都是这样"。

第二种是"客户要求法"。汽车电子客户在审核时提了要求，于是所有和这个客户相关的工序全部按最高标准抽。问题是这个"最高标准"往往是客户从别的行业照搬来的，未必适配半导体工艺的实际波动特性。

第三种是"事故驱动法"，也是最普遍的。出一次质量事故，加一次抽样频率。这个机制是单向棘轮——只加不减，因为没人敢在事故之后提"我们其实可以少测点"。十年下来，抽样方案里堆满了历次事故的化石层，每一层都对应着一次已经不存在的风险。

3.2 量测资源的真实约束

很多人对量测资源的紧张程度没有直观概念。一座月产4万片的12英寸厂，典型的量测设备配置大概是：膜厚（椭偏/反射）8到12台，CD-SEM 6到10台，缺陷检测（明场/暗场）8到14台，Overlay（套刻精度，Overlay）量测4到6台。这些设备的单价从两百万到两千万不等，合计资产在十亿量级。

而它们的负载率通常在70%到90%之间徘徊。这意味着抽样方案里每增加一次量测，都是在一个接近饱和的系统里加压。排队论告诉我们，当利用率超过85%之后，排队时长对利用率的敏感度是超线性的——从85%到90%，平均排队时长大约翻倍。

所以"加大抽样"从来不是免费的。它的代价可能表现为量测排队、WIP周转变慢、也可能表现为"为了不让量测卡住产线，悄悄把某些批次跳测了"——这是最坏的情况，因为跳测通常没有记录，你以为的抽样方案和实际执行的抽样方案对不上，所有基于抽样率的统计推断全部失效。

表1：常见抽样策略的ARL对比（受控ARL0统一设定为370）

四、瓶颈问题：加频思维背后的四个认知错误

4.1 把"数据量"等同于"信息量"

这是最根本的错误。在强自相关的过程里，相邻样本携带的增量信息极少。信息论的角度看，如果两个样本的相关系数是0.78，第二个样本提供的新信息只有第一个的约39%。你的数据量翻倍了，信息量只增加了四成，而量测成本是实打实翻倍的。

4.2 忽视了报警响应能力的天花板

控制图报警只是链条的开始，后面还有OCAP（失控行动计划）的执行：确认数据有效性、检查设备状态、复测、必要时Hold批次、召集工程师分析、出结论、解除。一次完整的OCAP执行平均耗时40到90分钟。

一个班次12小时，一位SPC工程师最多认真处理6到8次报警。如果你的方案设计出来每班产生20次报警，那必然有12到14次是被草率关闭的。这时候你实际拥有的检出能力，不是控制图理论上的检出能力，而是被人力天花板截断之后的检出能力。这个差距，在做方案设计的时候几乎从来没人算过。

4.3 对所有工序一视同仁

一座Fab有几百道工序，它们对最终良率的贡献度差异巨大。栅氧厚度偏差1%可能直接导致器件失效，而某层牺牲氧化的厚度偏差5%可能完全无害。但很多工厂的抽样方案对这两者用了相同的频次和相同的控制图，理由是"标准化管理"。

这是把管理便利性凌驾于工程合理性之上。正确的做法是做风险分层，把有限的量测能力按风险权重分配。我们后面会给出一套具体的评分方法。

4.4 没有退出机制

前面说的"单向棘轮"问题。抽样方案只加不减，本质上是因为缺少一个正式的、有据可依的降频流程。工程师不敢提降频，因为一旦降了之后出事，责任就在自己身上。

解决这个问题需要制度设计：建立定期评审机制（比如每半年一次），用过程能力指数、历史报警的真阳性率、设备稳定性趋势这些客观数据来支撑降频决策，并且让决策由委员会集体做出而不是个人。这样降频就成了一个有流程、有依据、有集体背书的动作，而不是某个人的冒险。

五、解决方案：一套可落地的分层抽样设计流程

5.1 第一步：工序风险评分

我们用五个维度给每道需要SPC监控的工序打分，每个维度1到10分，加权求和。

维度一是良率影响度（权重0.30）：该参数偏离规格时对最终良率的影响幅度。数据来源是历史的良率损失归因分析，如果没有历史数据就用工艺工程师的专家评估。

维度二是过程稳定性（权重0.25）：用最近6个月的过程能力指数Cpk（过程能力指数，Process Capability Index）和其波动来量化。Cpk持续大于1.67且波动小的给低分，Cpk在1.0到1.33之间徘徊的给高分。注意这里是反向的——越稳定越不需要密集监控。

维度三是漂移速率（权重0.20）：该工序的典型失效模式是突变还是缓变。缓变型失效（比如靶材消耗、腔体沉积物累积）需要更高的抽样密度，因为漂移幅度小、休哈特图不敏感；突变型失效（比如气体管路泄漏）用低频抽样加大幅度检出规则就够了。

维度四是下游可检出性（权重0.15）：如果这道工序的问题在后续的WAT（晶圆允收测试，Wafer Acceptance Test）电性测试或者CP测试中能被明确捕捉，那么SPC的紧迫性可以降低；如果问题只有到最终封装测试甚至客户端才暴露，就必须在工序端严防死守。

维度五是返工可行性（权重0.10）：有些工序做错了可以返工（比如光刻可以Rework），有些一旦做错就是永久损失（比如刻蚀、离子注入）。不可逆的工序风险分要上调。

5.2 第二步：按分数映射抽样方案

把加权总分映射到四个档位。8分以上是关键层，每2小时一次、n=5、EWMA控制图；6到8分是重要层，每4小时一次、n=3、EWMA；4到6分是常规层，每8小时一次、n=3、休哈特配西电规则；4分以下是宽松层，每12到24小时一次、n=2到3、单纯的休哈特超限判定。

这个映射表不是拍脑袋来的，而是用ARL反推的：先确定每一层可接受的"最大风险晶圆数"，再根据机台产能倒推出可接受的检出延迟，最后查ARL表确定所需的控制图和子组配置。比如关键层我们定的是"漂移检出时风险晶圆不超过25片"，按机台每小时5片的产能算，检出延迟必须小于5小时，对应0.5σ漂移的ARL1要小于2.5个点——这个要求休哈特图无论如何达不到，必须用EWMA。

5.3 第三步：控制限的重新计算

改抽样方案之后，控制限必须重算，这一步经常被漏掉。重算的时候要注意两件事。

一是标准差的估计方法。如果新方案的抽样间隔缩短了，用组内极差R-bar估计的σ会偏小（自相关污染），这时候应该改用长期的组间标准差，或者用移动极差法配合更长的时间窗口。

二是数据量要够。重算控制限至少需要25个子组、合计100个以上的观测值，而且这些数据必须来自受控状态。实践中我们要求用最近3个月的数据，剔除掉所有已知有异常原因的点之后再算，并且要求剔除比例不超过5%——如果超过5%，说明过程本身就不受控，这时候算出来的控制限没有意义，应该先做过程改善。

5.4 第四步：建立降频退出机制

这是让方案能长期健康运行的关键。我们设计的规则是：任何一道工序，如果连续6个月满足以下三个条件，自动进入降频评审——Cpk持续大于1.67、控制图报警的真阳性率低于15%、无客户投诉与内部质量事故。

评审由质量、工艺、设备三方各出一人组成小组，看数据做决定。降频后设置3个月观察期，观察期内任何一次真阳性报警都会触发自动回退。这个机制运行一年半，我们降频了23道工序，其中只有2道在观察期内回退，净释放的量测产能相当于1.8台设备。

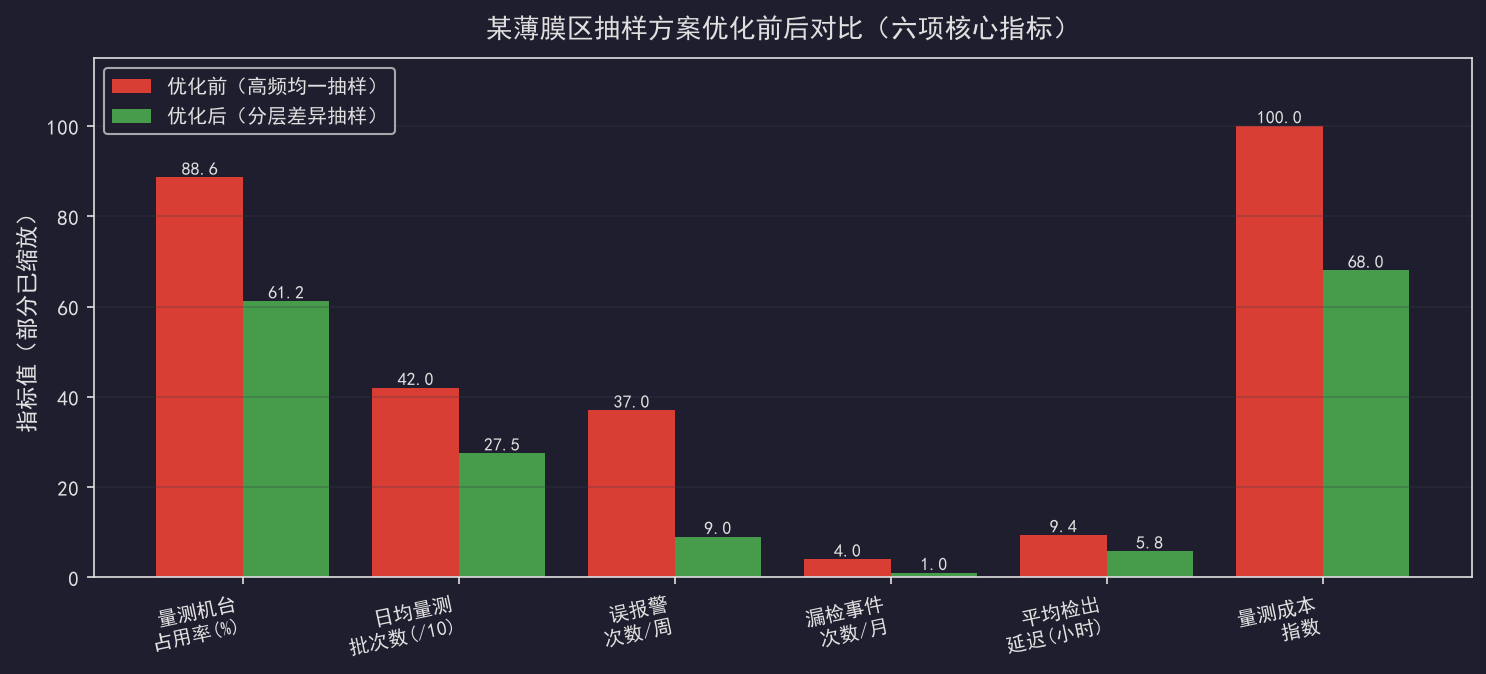

图2：抽样总量下降了34.5%，但平均检出延迟反而从9.4小时缩短到5.8小时。关键在于把省下来的量测能力集中投给了高风险工序。

六、实战案例：某薄膜区抽样方案重构

6.1 起点状况

这个案例的对象是一座12英寸厂的薄膜区，涵盖PECVD、ALD、PVD共38台设备、需SPC监控的工序参数127项。重构前的方案是"一刀切"：所有膜厚参数每4小时抽一次、n=3、休哈特X-bar-R图配西电全套八条规则。

问题很明显。量测机台（4台椭偏仪、2台XRF）平均负载率88.6%，早班经常排队超过半小时。每周误报警37次，真阳性率只有11%。而与此同时，每月仍有平均4次漏检事件——就是漂移已经发生但SPC没报，最后被下游WAT测试或者良率异常倒查出来的。

6.2 重构过程

第一步做风险评分，花了三周。这一步最耗时的不是打分本身，而是收集打分需要的数据：历史良率归因、各工序Cpk趋势、失效模式分类。好在这些数据大多在系统里，只是需要整理。

评分结果分布是这样的：127项参数中，8分以上的关键层只有14项（11%），6到8分的重要层31项（24%），4到6分常规层54项（43%），4分以下宽松层28项（22%）。这个分布本身就说明了问题：原来的一刀切方案，相当于用重要层的标准去对待所有工序，对14项关键参数是不足的，对82项中低风险参数是浪费的。

第二步是控制图改造。关键层和重要层共45项参数全部改用EWMA，λ取0.2。这里有个实施难点：现有的SPC系统只支持休哈特图。我们的解决办法是在系统外面套一层——用Python写了个服务，定时从SPC数据库拉原始数据，算EWMA统计量，再把结果写回一个自定义的"虚拟参数"，在原系统里对这个虚拟参数做常规的超限监控。这个做法很土，但两周就上线了，而等原厂支持EWMA的版本升级要排到18个月后。

第三步是频次调整。关键层从4小时加密到2小时（14项，量测量翻倍）；重要层保持4小时不变（31项）；常规层从4小时放宽到8小时（54项，量测量减半）；宽松层从4小时放宽到12或24小时（28项，量测量降到四分之一到六分之一）。总量算下来，日均量测批次从420降到275，下降34.5%。

第四步是西电规则的精简。原来八条规则全开，这是误报警的主要来源之一——八条规则同时生效时，综合的ARL0会从370掉到约92，误报警率是单纯超限判定的四倍。我们重新评估后，关键层保留规则1、2、5、6（超限、连续9点同侧、3中2点超2σ、5中4点超1σ），常规层只保留规则1和2，宽松层只留规则1。

6.3 推行阻力与应对

最大的阻力来自质量部门，核心顾虑是"减少抽样会不会漏检"。这个顾虑完全正当，不能靠说服，只能靠数据。

我们的做法是做了三个月的平行验证：在实际执行旧方案的同时，用历史数据回溯模拟新方案的表现。具体做法是把过去24个月的全部量测数据拿出来，按新方案的抽样规则做子采样，然后跑新的控制图算法，看已知的那些真实异常事件能不能被检出、检出延迟是多少。

回溯结果非常有说服力：过去24个月发生的63次真实过程异常，旧方案检出54次（漏检9次），新方案检出61次（漏检2次）；平均检出延迟旧方案9.4小时，新方案5.8小时。而两次漏检的工序，恰好都是被评分归到宽松层的低风险工序，影响可控。看到这组数据之后，质量部门当场就签字了。

表2：分层抽样方案设计表（某12英寸Fab薄膜区实际方案）

七、实施效果与后续演进

7.1 上线六个月的实际数据

量测机台负载率从88.6%降到61.2%，早班排队时长从平均41分钟降到9分钟。这个改善还带来一个意外收益：因为量测不再是瓶颈，工程片和研发片的量测排期变得宽松，新工艺开发的迭代周期缩短了约两周。

周误报警从37次降到9次，真阳性率从11%提升到44%。这个变化对工程师行为的影响是决定性的——当接近一半的报警都是真的时候，没有人会再敷衍了事。OCAP的平均响应时长从原来的实际72分钟（含大量敷衍处理）变成了认真执行的51分钟，而且每一次都有完整记录。

月均漏检事件从4次降到1次。按每次漏检平均造成28万元损失估算，年化节省约1,000万元。这个数字比量测成本的节省（年约340万元）大得多，也说明了做这件事的真正价值不在省钱，而在于把检出能力用在了对的地方。

7.2 后续的两个演进方向

第一个方向是自适应抽样。现在的方案还是静态的——一道工序定了每4小时就一直是4小时。更理想的是根据实时状态动态调整：控制图统计量接近控制限时自动加密，长期稳定时自动放宽。这在技术上不难，难的是量测排程系统要能配合动态变化的需求，这涉及和排程团队的深度协同。

第二个方向是虚拟量测（VM）。用设备的Trace数据建模预测量测结果，对预测置信度高的批次跳过实测。这个方向的潜力很大，但也有风险——模型漂移之后可能大面积失效。我们目前的策略是把VM作为"加密补充"而不是"实测替代"：VM对每一批都算，预测值异常时触发额外的实测，而不是用VM结果直接替代实测填进控制图。这样即使模型不准，最坏结果也只是多测几次，不会造成漏检。

7.3 给同行的三条建议

第一，下次有人提"加大抽样"时，先问三个问题：要检出的漂移幅度是多少σ？当前方案对这个幅度的ARL1是多少？换控制图类型能不能达到同样效果？这三个问题能挡掉大部分不必要的加频。

第二，把抽样方案当成一个需要持续维护的工程对象，而不是一个定了就不动的规章。设备在变、工艺在变、产品组合在变，抽样方案凭什么不变？

第三，一定要建立降频的正式机制。没有退出机制的加频，最终一定会把量测系统拖垮。而这个机制的核心不是技术，是让降频决策有据可依、有人担责、有观察期兜底，从而让工程师敢于提出降频。
