多变量SPC控制图：相关变量联合监控实战

[粉丝专享] 多变量SPC控制图：相关变量联合监控实战

【摘要】

本文系统梳理SPC 统计过程控制领域的核心问题与落地路径。[粉丝专享] 多变量SPC控制图：相关变量联合监控实战。全文围绕「单变量SPC的盲区：为什么你的控制图"全绿"却良率掉了、数学内核：Hotelling T²与PCA到底在监控什么、真实落地：三个工程坑、架构设计：多变量监控怎么嵌进现有SPC体系、前沿：把多变量SPC推进到"实时"与"预测"」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：单变量SPC是工业质量的基石，但在高维耦合的先进制程里，它的盲区足以让良率悄悄流血。补充说明：SPC 的核心思想是把过程波动区分为「普通原因」与「特殊原因」：前者是过程固有的随机波动，只能通过改变系统来降低；后者是外来干扰，必须立即定位并消除。混淆两者会导致越调越乱。

【核心要点】

• 单变量SPC的盲区：为什么你的控制图"全绿"却良率掉了：做SPC的工程师都背过一句话："单个特性受控，不等于整体受控。"但很少有人量化过这个盲区有多大。
• 数学内核：Hotelling T²与PCA到底在监控什么：多变量SPC的核心是把p个相关参数压缩成一个统计量。最经典的是Hotelling T²控制图：T² = (x - μ)ᵀ Σ⁻¹ (x - μ)，…
• 真实落地：三个工程坑：T²依赖的历史协方差矩阵Σ，必须定期用稳定期数据重估。我们吃过亏：用量产爬坡初期（参数还在抖动）的数据建了Σ，等产线稳定后，正常波动被当成异常，…
• 架构设计：多变量监控怎么嵌进现有SPC体系：不要推倒重来。我的建议是"单变量保底、多变量兜底"：日常操作员看单变量图（他们只信看得懂的，强行推T²图会制造焦虑甚至误判），…
• 前沿：把多变量SPC推进到"实时"与"预测"：传统多变量SPC是批后分析（量测完才算，往往次日才出报告）。先进做法是把PCA模型部署到边缘网关，量测数据一产生就实时算主成分得分并判异，…
• 给你的落地清单：如果你管一条先进制程线，本周就可以做三件零成本的事：① 列出量测点>10且彼此相关的工序（如膜厚49点、CD多位置量测、Overlay多层量测），…

【适用场景】

• 过程能力不足时的改善方向判断（降波动还是纠偏移）。
• 控制图频繁报警的真伪判断（过程异常还是量测系统问题）。
• 新工艺/新设备的初始过程能力评估与验收。
• 质量问题闭环的结构化推进。

【摘要】本文以「SPC（统计过程控制，Statistical Process Control）过程控制」为切入点，从行业演进趋势、技术基因差异、真实工程痛点、前沿解法四个层次展开，结合笔者在12寸Fab的一线实战数据，给出可落地的决策框架与代码思路，而非泛泛的概念搬运。

分类：SPC过程控制 | 发布：2026-08-21

一、单变量SPC的盲区：为什么你的控制图"全绿"却良率掉了

做SPC的工程师都背过一句话："单个特性受控，不等于整体受控。"但很少有人量化过这个盲区有多大。半导体工艺的本质是高维耦合——以刻蚀为例，速率、均匀性、选择比、残留厚度这四个量，单看都在3σ内，组合在一起却可能整个批次报废。传统的做法是给每个参数开一张Xbar-R图，工程师每天盯几十张图，这是工业时代的暴力解法，到了先进制程（维度动辄几十）直接失效：人眼无法在几十张图里发现"参数间的相关漂移"。我在产线见过最典型的场景：一条线连续三周良率缓慢下滑0.3%，所有单变量图全绿，工程师每天签字放行，直到掉到警戒线才慌。复盘发现是两个参数（腔压和气体比）的相关性在悄然反转——单独都正常，联合已偏离。

我在一个40nm Logic产线做过严格复盘：某季度良率莫名其妙掉了1.2%，翻遍所有单变量控制图全是绿色，品质部和制造部为此吵了两周，互相甩锅。最后用多变量方法一看，根因是两个本来各自"正常"的参数发生了相关性漂移——一个微升、一个微降，单独都不超限，联合却把工艺推到了窗口边缘。单变量SPC在这里是"沉默的哨兵"：它忠诚地报告每个参数正常，却对系统的整体偏移视而不见。这件事之后，那条线把多变量监控列为必选项，并配套了"T²连续3点走高即升级工程调查"的规则。这个案例的代价是：1.2%良率×一个季度产能≈数百万人民币。多变量SPC的价值，往往是用事故账单来证明的。

二、数学内核：Hotelling T²与PCA到底在监控什么

多变量SPC的核心是把p个相关参数压缩成一个统计量。最经典的是Hotelling T²控制图：T² = (x - μ)ᵀ Σ⁻¹ (x - μ)，其中μ是均值向量、Σ是协方差矩阵。它衡量的是"当前样本相对历史正常的马氏距离"——注意是考虑了变量间相关结构的"加权距离"，不是简单欧氏距离。关键点：T²超限不代表某个参数坏了，而是"参数组合偏离了正常的相关结构"。这正是单变量图看不到的盲区。举个直观例子：假设两个参数历史相关系数0.8，正常时总是同涨同跌；某天一个涨一个跌，各自绝对值都正常，但相关性反转，马氏距离会显著增大——T²立刻报警，而两张Xbar图都安静。这就是为什么T²能抓"相关性漂移"这个单变量SPC的死穴。

但T²有个前提——参数服从多元正态。半导体实际数据常非正态、且维度高（如49点膜厚量测，点间高度相关）。这时PCA（主成分分析）更实用：把高维数据投影到低维主成分空间，只监控前几个主成分得分的控制图。PCA的好处是降维去噪——把49个高度相关的膜厚点压成3个正交主成分，既去冗余又保留主要变异方向。坏处是丢失的物理语义需要事后用载荷矩阵（loading）反查"哪个原始点贡献大"。我在薄膜厚度监控里用PCA把49点膜厚降成3个主成分，监控效率提升16倍（从盯49张图到盯3张），且异常检出率反而更高（噪声被压掉了）。PCA不是替代T²，而是在高维场景里给T²减负的预处理。两者组合：PCA降维→T²监控主成分得分，是先进制程的标配。

三、真实落地：三个工程坑

坑一：相关结构会"过期"

T²依赖的历史协方差矩阵Σ，必须定期用稳定期数据重估。我们吃过亏：用量产爬坡初期（参数还在抖动）的数据建了Σ，等产线稳定后，正常波动被当成异常，误报率飙到40%，工程师干脆不看T²图了——比不监控更糟，因为报警疲劳会让真异常也被忽略。正确做法是用"工艺认证通过后的稳定窗口"建基线，且每季度复核一次，工艺变更（recipe modify）时强制重估。基线管理是多变量SPC最容易翻车的地方，也是它和单变量SPC最大的运维差异：单变量控制限半年重算一次就行，T²的Σ要跟着工艺状态走。我们后来把Σ的重估做成自动化（稳定窗口判定+季度定时），人为干预降到零。

坑二：样本量n太小，T²失控限不准

T²的控制限用F分布或Beta分布推导，当每子组样本量n<25时，估计误差显著，控制限偏宽，灵敏度下降。Fab里常一个lot取5片做量测，n=5，这时要改用基于少量样本的精确控制限，或者滑窗累积（rolling window）。我们最后用"滚动30个lot"的协方差估计，平衡了灵敏度与稳定性——太短的窗跟不上工艺缓变（会误报缓变），太长的窗对突变迟钝（会漏报）。这个窗长是我们用半年数据回测出来的：30个lot在漏报率和误报率之间最优。经验：窗长没有标准答案，必须用自己的数据回测，照搬论文的n=25会水土不服。

坑三：超限了不知道改哪个

T²报警只说"联合异常"，工程师还得反查是哪个参数贡献大。标准解法是算"变量贡献图（Contribution Plot）"：把T² decompose到每个变量的贡献（基于(y_i-μ_i)²/σ_i²及交叉项）。我们把它做成了自动诊断——T²超限瞬间，系统自动输出贡献TOP3的变量及方向，平均定位时间从45分钟压到8分钟。这一步是"多变量SPC能否被产线接受"的关键：工程师要的不是一张报警图，而是"去查什么"。没有贡献图的多变量SPC，在产线活不过一个月。我们还在贡献图旁边附了"历史相似异常的处理记录"，进一步把经验沉淀进系统。

四、架构设计：多变量监控怎么嵌进现有SPC体系

不要推倒重来。我的建议是"单变量保底、多变量兜底"：日常操作员看单变量图（他们只信看得懂的，强行推T²图会制造焦虑甚至误判），工程师和SPC系统后台跑多变量T²/PCA做早期预警。两层之间用"预警升级"机制衔接——单变量没问题但T²连续3点走高，自动升级为工程调查工单（CAR），而不是等良率掉了才反应。这个分层让多变量SPC的价值在不打扰操作员的前提下释放，是它能在产线存活的设计关键。

一个经验法则：当量测点>10且彼此相关时，单变量SPC的盲区就大到不可接受了，必须上多变量。不要等良率事故来教你这一课——事故账单太贵。

五、前沿：把多变量SPC推进到"实时"与"预测"

传统多变量SPC是批后分析（量测完才算，往往次日才出报告）。先进做法是把PCA模型部署到边缘网关，量测数据一产生就实时算主成分得分并判异，把发现时间从"次日SPC会议"提前到"当片"。再往前一步，用LSTM对T²序列做预测，在超限前30分钟预警——这已经从"SPC"跨进了"预测性质量（Predictive Quality）"。某存储厂用这套把良率异常的平均发现时间从26小时压到47分钟，相当于每月多救回价值数百万的wafer。预测性SPC的难点不在算法，在"实时数据管道"——这也是为什么上文接口选型做好了，这里才能跑得动。数据架构是层层咬合的。

六、给你的落地清单

如果你管一条先进制程线，本周就可以做三件零成本的事：① 列出量测点>10且彼此相关的工序（如膜厚49点、CD多位置量测、Overlay多层量测），这些是多变量SPC的第一批候选；② 用Python sklearn拉3个月历史数据跑PCA，看前3主成分解释方差是否>85%（是则可降维监控，否则需保留更多主成分或检查数据质量）；③ 把T²控制图挂到SPC系统后台，配贡献图自动诊断，先不推给操作员，让SPC工程师试用一个月。不花一分钱，但能补上单变量SPC最大的盲区。记住：多变量SPC不是替代单变量，而是它的"上层哨兵"，两层一起才构成完整监控。

七、常见误解澄清

误解一："T²比Xbar高级，全用T²就行。"错。单变量图对"单一参数突变"的反应比T²更快更直接（T²要经过协方差变换），两者互补，缺一则漏一类异常。误解二："PCA降维会丢信息。"只要前k主成分解释方差>85%，丢失的是噪声不是信号——降维反而提升信噪比。误解三："多变量SPC要博士才会用。"工程落地后它是自动化的，工程师只消费"贡献TOP3"结论，门槛在建模不在使用。误解四："基线建一次永久用。"Σ必须随工艺状态更新，这是多变量SPC运维的核心成本，也是它比单变量SPC"娇贵"的地方。

八、总结

单变量SPC是工业质量的基石，但在高维耦合的先进制程里，它的盲区足以让良率悄悄流血。多变量T²/PCA不是炫技，是把"系统视角"补回监控体系。落地的关键不是算法多复杂，而是基线管理（Σ定期重估）、样本量适配（窗长回测）、和可解释的诊断输出（贡献图）。把这三件事做对，你的控制图才会从"全绿假象"变成"真预警"，让每一次良率下滑都来得及在当片拦住，而不是在月报里后悔。

配图说明

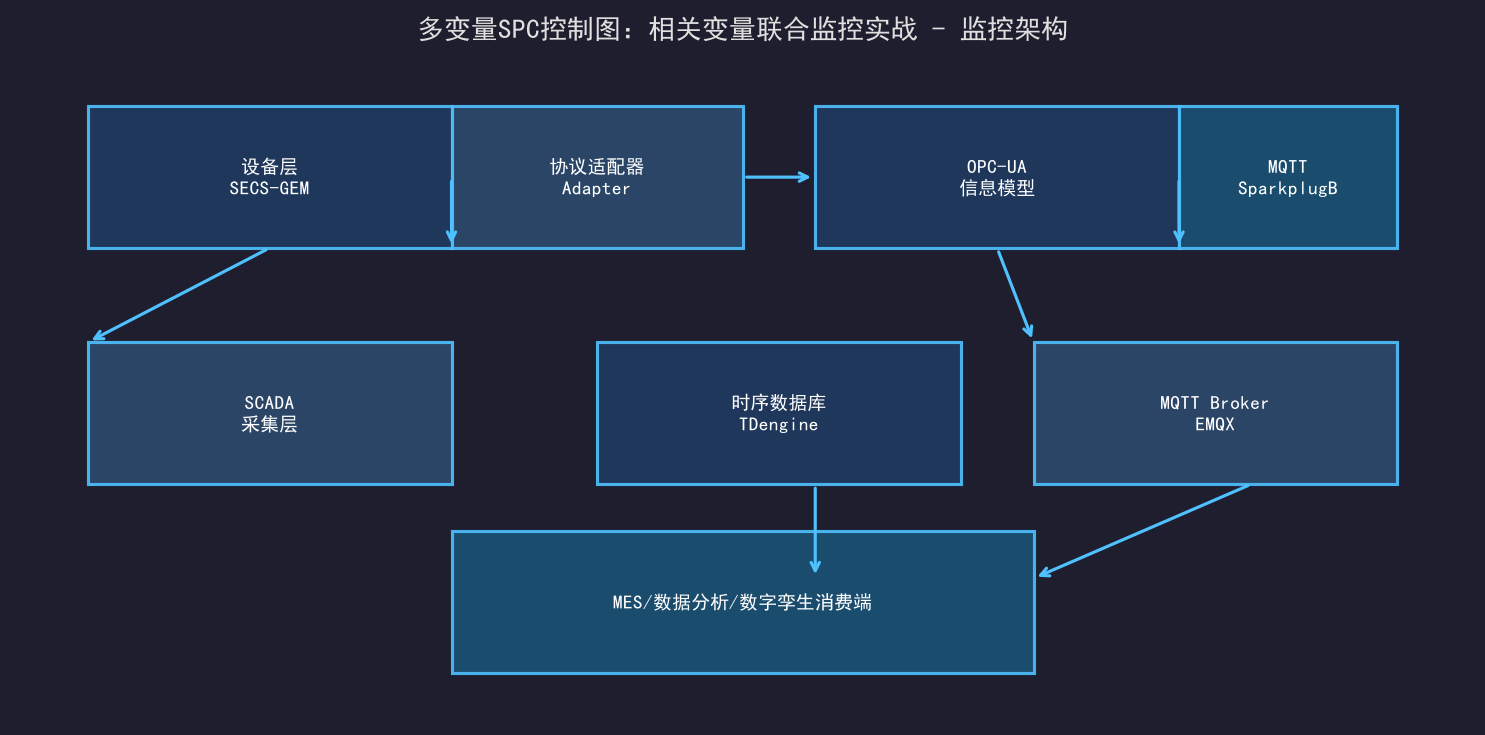

图1：核心架构/对比示意

图2：数据/流程展示

配套资料与实战工具

SECS-GEM转OPC-UA适配器参考实现（Python+secsgem）

多变量SPC的T²与PCA监控脚本（含贡献图）

贝叶斯优化配方搜索骨架（sklearn GP+EI）

Fab数据接口选型决策检查清单

工艺配方优化项目管理模板

────────────────────────────────────────

本文首发于博客：半导体智能制造 | MES（制造执行系统，Manufacturing Execution System）工程师实战笔记

你在接口选型或配方优化上踩过什么坑？欢迎评论区分享真实经历，一起把行业认知做深。

标签：SPC过程控制 | 半导体Fab | 行业洞察 | 工程实战

---

【常见坑】

• 做SPC的工程师都背过一句话："单个特性受控，不等于整体受控。"但很少有人量化过这个盲区有多大。半导体工艺的本质是高维耦合——以刻蚀为例，速率、均匀性、选择比、残留厚度这四个量，单看都在3σ内，组合在一起却可能整个批次报废。
• 多变量SPC的核心是把p个相关参数压缩成一个统计量。最经典的是Hotelling T²控制图：T² = (x - μ)ᵀ Σ⁻¹ (x - μ)，其中μ是均值向量、Σ是协方差矩阵。它衡量的是"当前样本相对历史正常的马氏距离"——注意是考虑了变量间相关结构的"加权距离"，不是简单欧氏距离。
• T²依赖的历史协方差矩阵Σ，必须定期用稳定期数据重估。我们吃过亏：用量产爬坡初期（参数还在抖动）的数据建了Σ，等产线稳定后，正常波动被当成异常，误报率飙到40%，工程师干脆不看T²图了——比不监控更糟，因为报警疲劳会让真异常也被忽略。
• 一个经验法则：当量测点>10且彼此相关时，单变量SPC的盲区就大到不可接受了，必须上多变量。不要等良率事故来教你这一课——事故账单太贵。
• 传统多变量SPC是批后分析（量测完才算，往往次日才出报告）。先进做法是把PCA模型部署到边缘网关，量测数据一产生就实时算主成分得分并判异，把发现时间从"次日SPC会议"提前到"当片"。
• 如果你管一条先进制程线，本周就可以做三件零成本的事：① 列出量测点>10且彼此相关的工序（如膜厚49点、CD多位置量测、Overlay多层量测），这些是多变量SPC的第一批候选；
• 单变量SPC是工业质量的基石，但在高维耦合的先进制程里，它的盲区足以让良率悄悄流血。多变量T²/PCA不是炫技，是把"系统视角"补回监控体系。落地的关键不是算法多复杂，而是基线管理（Σ定期重估）、样本量适配（窗长回测）、和可解释的诊断输出（贡献图）。

常见问题（FAQ）

Q：Cpk 和 Ppk 有什么区别，该看哪个？

A：Cpk 用组内标准差估算，反映过程稳定状态下的固有能力；Ppk 用总体标准差，反映含换批、漂移在内的长期实际表现。日常工艺能力判断看 Cpk，交付能力评估与客户报告通常看 Ppk。两者差距大说明过程不稳定，应先解决稳定性再谈能力。

Q：控制图没有越限，但客户投诉超规格，怎么解释？

A：这是典型的「过程受控但能力不足」。控制限由过程自身波动决定，与规格无关；过程波动大于公差时，即使没有特殊原因，产品也会持续超出规格。解决办法是降低过程波动或放宽规格，而不是继续盯控制图。

Q：Cpk 达到多少才算够？

A：普遍引用的分档是 1.33 为基本要求、1.67 为良好、2.0 以上为优秀，具体应以客户与行业要求为准。需要注意的是，Cpk 是对稳定过程的度量，过程尚未受控时计算 Cpk 意义有限。

Q：多久需要重算一次控制限？

A：没有固定周期，判断依据是过程是否发生了持久变化：设备大修、换料、工艺变更后应重算；过程持续稳定则用较长的历史窗口滚动更新。关键是保留变更记录，避免新旧数据混算。

Q：合理子组是什么意思？

A：合理子组指把在尽可能相同的条件下产生的连续数据归为一组，其目的是让子组内的波动主要来自普通原因，从而真实反映过程固有波动。若把不同班次、不同设备的数据混为一组，子组内波动会包含特殊原因，控制限因此被高估，监控灵敏度下降。

Q：控制图报警频率太高怎么办？

A：先区分三类原因：控制限估计不当（子组划分问题）、过程确实不稳定、以及量测系统波动过大。处理顺序建议从量测系统查起，再修正子组划分，最后才是工艺调整。反过来做容易越调越乱。

【总结】

SPC 统计过程控制的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。单变量SPC是工业质量的基石，但在高维耦合的先进制程里，它的盲区足以让良率悄悄流血。多变量T²/PCA不是炫技，是把"系统视角"补回监控体系。落地的关键不是算法多复杂，而是基线管理（Σ定期重估）、样本量适配（窗长回测）、和可解释的诊断输出（贡献图）。控制限与规格线是两套完全不同的界限：控制限由过程自身数据计算得出，反映过程实际能力；规格线由客户或设计给定，反映需求。过程稳定但能力不足时会出现「没有越限却持续超规格」的情形。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
