FAB设备健康管理与预测性维护实战：从被动维修到主动预防

【摘要】

本文系统梳理设备管理与预测性维护领域的核心问题与落地路径。FAB停产一天的成本是多少？我们工厂核算过，12英寸线每天的产出损失+客户罚款+重新爬坡成本，合计超过800万。全文围绕「问题背景：设备故障导致的FAB停产损失、技术原理：设备健康评分与MTBF/MTTR、实战案例：刻蚀机真空泵预测性维护、完整代码：设备健康评分模型、效果对比」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：基于物理信息的神经网络（PINN）：将设备退化物理模型（Arrhenius方程、疲劳累积损伤模型）嵌入神经网络，在数据不足时仍能保证预测准确性。补充说明：设备管理的两类指标需要分开看：MTBF 衡量可靠性（多久坏一次），MTTR 衡量可维护性（坏了多久能修好）。两者对应完全不同的改善动作——前者靠预防与设计，后者靠备件储备、维修技能与流程效率。

【核心要点】

• 问题背景：设备故障导致的FAB停产损失：FAB停产一天的成本是多少？我们工厂核算过，12英寸线每天的产出损失+客户罚款+重新爬坡成本，合计超过800万。
• 技术原理：设备健康评分与MTBF/MTTR：MTBF（Mean Time Between Failures，平均故障间隔时间）和MTTR（Mean Time To Repair，…
• 实战案例：刻蚀机真空泵预测性维护：真空泵是刻蚀机的核心真空获取设备，一旦故障整个腔体必须停机抽真空。我们的预测性维护方案：每台真空泵安装3轴加速度传感器（采样率10kHz）+ 轴承温度传感器（精…
• 完整代码：设备健康评分模型：以下代码实现设备健康评分计算器，基于多维传感器数据计算综合HI。振动分析提取RMS值和频谱峰值频率，温度分析计算温升速率，油液分析基于ISO固体颗粒污染等级，…
• 实施建议：传感器选型是第一个坑。不是越贵的传感器越好，关键是采样率和量程要匹配设备特性。真空泵的振动信号，…

【适用场景】

• 设备非计划停机时间偏长的改善方案设计。
• 维保策略从定期转向预测性的可行性评估。
• 点检体系与异常闭环流程的建立。
• 设备台账与部件管理的规范化。

一、问题背景：设备故障导致的FAB停产损失

FAB停产一天的成本是多少？我们工厂核算过，12英寸线每天的产出损失+客户罚款+重新爬坡成本，合计超过800万。所以FAB工程师最怕的不是设备故障本身，而是设备在没有任何预警的情况下突然宕机。2018年我们厂的刻蚀机真空泵平均每季度发生2次非计划停机，每次恢复需要8-12小时，全年因真空泵故障导致的损失超过5000万。

后来引入预测性维护（PdM, Predictive Maintenance），通过振动分析+温度监测+油液分析提前发现设备劣化趋势，在故障发生前3-7天安排计划性维护。现在真空泵的非计划停机降到每年0-1次，维护成本降低40%。

维保策略有三种：事后维修（坏了再修）、定期维护（按时间或运行量）、预测性维护（按实际状态）。选择依据是失效模式——随机失效适合事后维修，与运行量相关的磨损适合定期维护，有可监测劣化特征的适合预测性维护。

维修效率的提升通常比降低故障率更快见效：备件可得性、维修技能、故障诊断支持三方面的改善，可以直接压缩停机时长，且不依赖长期的可靠性改善。

备件管理在成本与可用性之间取平衡：关键备件缺货造成停机的损失通常远高于备件库存成本，因此备件分级应基于失效影响而非单价。

二、技术原理：设备健康评分与MTBF/MTTR

MTBF（Mean Time Between Failures，平均故障间隔时间）和MTTR（Mean Time To Repair，平均修复时间）是设备可靠性的两个核心KPI。MTBF越高说明设备越可靠，MTTR越低说明维修效率越高。设备综合效率OEE（设备综合效率，Overall Equipment Effectiveness）中的可用率因子就深受这两个指标影响：可用率 = MTBF / (MTBF + MTTR)。

预测性维护的核心是设备健康评分（Health Index, HI）。HI是一个0-100的评分，通过多维传感器数据计算：振动信号（占权重40%）用FFT提取频域特征；温度（占权重25%）监测轴承温度温升趋势；油液质量（占权重20%）分析颗粒数和粘度变化；运行电流（占权重15%）监测电机负载异常。

预测性维护的技术前提是可监测的劣化特征与足够的失效样本。缺少历史失效数据时，先做状态监控与趋势管理是更务实的第一步。

模型的有效期有限：工艺条件、材料批次、设备状态都会变化，因此需要建立输入分布监控与重训练机制，否则模型会静默失效而无人察觉。

设备数据与工艺数据结合才能完整定位问题：同一故障在不同工艺条件下对产品的影响不同，孤立的设备数据难以判断严重程度。

三、实战案例：刻蚀机真空泵预测性维护

真空泵是刻蚀机的核心真空获取设备，一旦故障整个腔体必须停机抽真空。我们的预测性维护方案：每台真空泵安装3轴加速度传感器（采样率10kHz）+ 轴承温度传感器（精度0.1度）+ 油液颗粒计数器。数据每5分钟上报一次到边缘计算网关，网关运行轻量级异常检测算法，发现劣化趋势立即上报。

报警分级策略：HI>70分（绿色）正常运行；HI 50-70分（黄色）7天内安排计划维护；HI<50分（红色）立即触发维护工单，同时检查是否有备件库存。实施6个月后，真空泵非计划停机从年均8次降到年均0-1次，MTBF从720小时提升到2160小时。

图1：设备故障维护成本帕累托（左）及预测性维护前后MTBF对比（右）

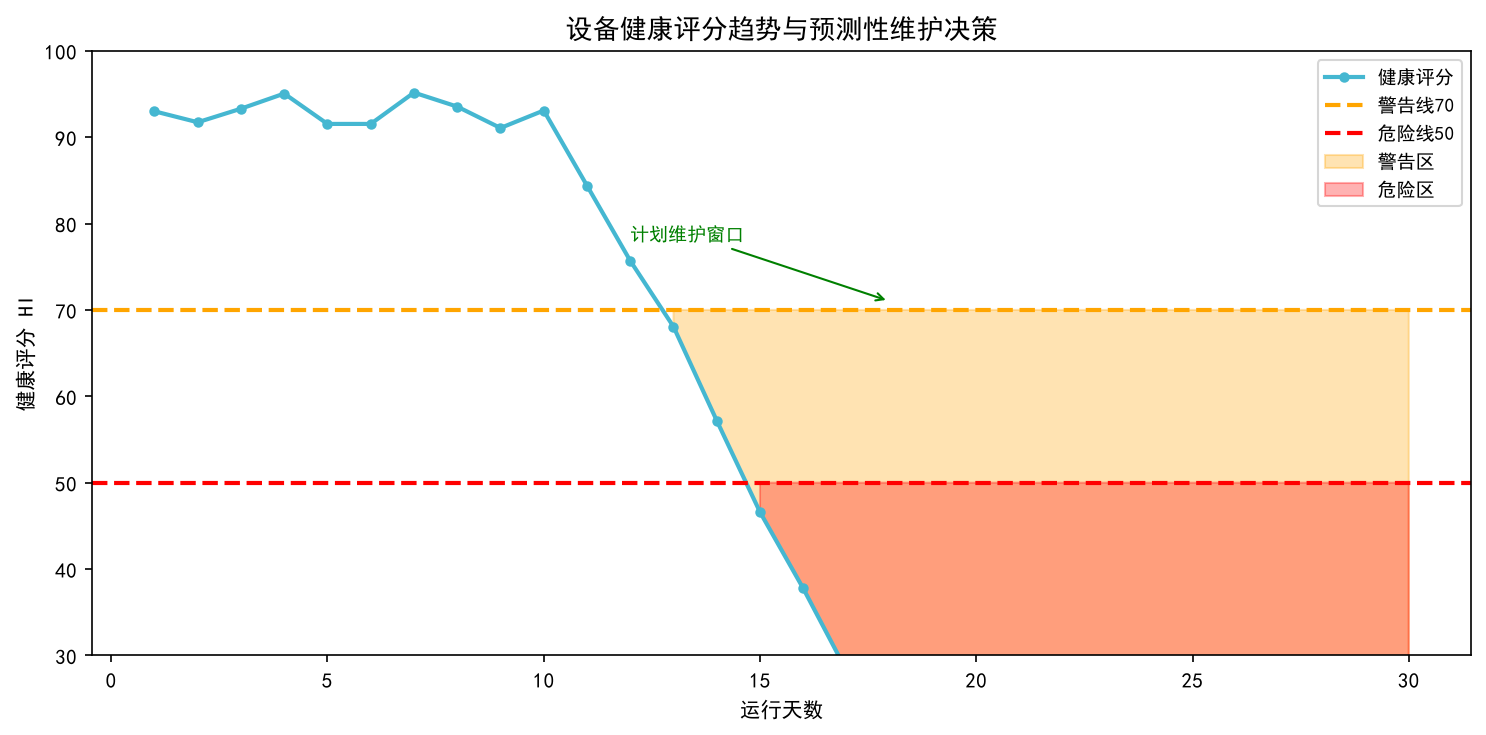

图2：设备健康评分趋势与预测性维护决策窗口示意

设备台账的准确性是维保管理的前提：设备、腔体、部件三层台账若不能准确对应，故障记录与备件消耗就无法归集，趋势分析也就失去基础。

数字孪生的持续价值取决于更新机制：设备改造、工艺变更、产品切换都应触发模型更新，否则孪生体会逐渐偏离实体并最终失去参考价值。

工业 AI 项目成败的第一决定因素通常不是算法，而是问题定义是否清晰与数据是否可用。把模糊的业务困扰（「良率不稳定」）转化为可建模的问题（「预测某批次良率是否会低于阈值」）是项目的第一个关键动作。

四、完整代码：设备健康评分模型

以下代码实现设备健康评分计算器，基于多维传感器数据计算综合HI。振动分析提取RMS值和频谱峰值频率，温度分析计算温升速率，油液分析基于ISO固体颗粒污染等级，最终通过加权平均得出综合评分。

HealthIndexCalculator - 设备健康评分计算

import numpy as np
from collections import deque

class HealthIndexCalculator:
    """设备健康评分计算器（支持多传感器融合）"""
    def __init__(self, thresholds=None):
        # 默认阈值配置
        self.T = thresholds or {
            'vib_rms_warn': 4.5, 'vib_rms_crit': 7.0,    # mm/s RMS
            'temp_rise_warn': 15, 'temp_rise_crit': 25,   # °C 相对基准
            'iso_code_warn': 18, 'iso_code_crit': 20,     # ISO 4406 污染等级
            'current_var_warn': 10, 'current_var_crit': 20 # % 相对额定
        }
        # 权重配置（可根据设备类型调整）
        self.weights = {'vibration': 0.40, 'temperature': 0.25,
                       'oil': 0.20, 'current': 0.15}
        self.baseline = {}  # 基准值（新设备时建立）

    def calc_vibration_score(self, rms_value: float) -> float:
        """振动评分：RMS值越低越好，100=完美，0=危险"""
        if rms_value  float:
        """温度评分：温升越小越好"""
        rise = current_temp - baseline_temp
        if rise  float:
        """油液评分：ISO等级越低越好（等级数字越大污染越严重）"""
        if iso_code  float:
        """电流评分：偏离额定值越小越好"""
        deviation = abs(current_pct - 100)
        if deviation  dict:
        """计算综合健康评分"""
        bl = baseline or self.baseline
        scores = {
            'vibration': self.calc_vibration_score(sensor_data['vib_rms']),
            'temperature': self.calc_temperature_score(
                sensor_data['temp'], bl.get('temp', sensor_data['temp'])),
            'oil': self.calc_oil_score(sensor_data['iso_code']),
            'current': self.calc_current_score(sensor_data['current_pct'])
        }
        # 加权综合评分
        hi = sum(scores[k] * self.weights[k] for k in self.weights)
        return {
            'health_index': round(hi, 1),
            'component_scores': {k: round(v, 1) for k, v in scores.items()},
            'status': 'NORMAL' if hi > 70 else ('WARNING' if hi > 50 else 'CRITICAL'),
            'action': '正常巡检' if hi > 70 else ('7天内计划维护' if hi > 50 else '立即维护')
        }

# 示例
calc = HealthIndexCalculator()
data = {'vib_rms': 5.2, 'temp': 68.5, 'iso_code': 17, 'current_pct': 105}
baseline = {'temp': 55.0}
result = calc.calculate(data, baseline)
print(f"健康评分: {result['health_index']} | 状态: {result['status']} | 建议: {result['action']}")

为什么这样写：分项评分函数使用分段线性映射，将传感器原始值映射到0-100的健康评分；阈值参数化，方便针对不同设备类型调整；HI计算采用加权平均，振动权重最高（40%）因为真空泵的主要故障模式就是机械振动劣化；返回结构化结果，包含分项评分、状态和建议操作，方便MES（制造执行系统，Manufacturing Execution System）系统直接使用。

五、效果对比

设备管理的两类指标需要分开看：MTBF 衡量可靠性（多久坏一次），MTTR 衡量可维护性（坏了多久能修好）。两者对应完全不同的改善动作——前者靠预防与设计，后者靠备件储备、维修技能与流程效率。

模型保真度与建设成本直接相关，因此必须先明确要回答的问题。用于产能规划、工艺优化与实时控制的模型，其精度要求与更新频率完全不同，不应使用同一套标准。

特征设计是工业场景中最关键的工作：基于物理意义的特征（如速率、比值、偏差量）通常比原始信号更有效，也更容易被现场理解和信任。

六、实施建议

传感器选型是第一个坑。不是越贵的传感器越好，关键是采样率和量程要匹配设备特性。真空泵的振动信号，10kHz采样率已经足够捕捉轴承的特征频率（通常在2-5kHz范围），更高采样率只会增加数据量和存储成本。

基线建立至少需要4周。设备健康评分需要在新设备或大修后稳定运行时建立基线，基线数据不足会导致早期报警误报率高，影响工程师对系统的信任。建议用前4周的均值作为基准值。

维保策略的优化方向是从定期转向按状态，但这需要可监测的劣化特征。对于没有明显劣化信号且失效随机的部件，定期更换反而更经济。

降阶模型是数字孪生工程化的关键环节：高保真仿真计算量过大，无法满足实时性要求，需要在不失去关键特征的前提下大幅简化模型。

模型上线不是终点。工艺条件会漂移，模型的有效期有限，需要建立输入分布监控与周期性重训练机制，否则会静默失效。

七、进阶方向

基于物理信息的神经网络（PINN）：将设备退化物理模型（Arrhenius方程、疲劳累积损伤模型）嵌入神经网络，在数据不足时仍能保证预测准确性；数字孪生设备：构建虚拟真空泵模型，实时仿真运行状态，支持What-if场景分析；自动维护工单生成：当HI触发阈值时，自动在MES中创建维护工单并通知相关工程师，全程无需人工干预。

互动话题

你们FAB现在用的是什么方法做良率预测？效果如何？有什么痛点？

SPC统计过程控制和机器学习预测之间，你们更倾向哪种方案？理由是什么？

觉得这篇文章有收获？欢迎收藏、点赞支持！

本文首发于：blog.csdn.net/yeflashzhihui

---

数字孪生的核心是物理实体与数字模型之间的双向同步：模型不仅反映当前状态，还能根据实际数据持续校正。只建一次模型不做同步更新，那只是仿真而非孪生。

机理模型（白箱）基于物理规律，外推能力强但建模成本高；数据模型（黑箱）拟合能力强但外推风险大。工业场景中两者结合的灰箱模型往往是最佳选择，兼具物理约束与数据适应性。

数字孪生的实际价值通常体现在三个方向：缩短调试与试错周期、在不占用实际产能的前提下做方案比较、以及对异常状态的提前预警。

【常见坑】

• 传感器选型是第一个坑。不是越贵的传感器越好，关键是采样率和量程要匹配设备特性。真空泵的振动信号，10kHz采样率已经足够捕捉轴承的特征频率（通常在2-5kHz范围），更高采样率只会增加数据量和存储成本。
• 所有设备都上预测性维护。缺少劣化特征或失效样本的设备，投入产出比很低。
• 只统计停机时间不分析停机原因分布，改善方向无法聚焦。
• 点检表长期不修订，与设备实际状态脱节，形成无效记录。
• 备件按单价而非影响分级，关键小备件缺货导致长时间停机。

常见问题（FAQ）

Q：预测性维护需要多长的数据积累？

A：没有固定门槛，但需要覆盖足够多次的失效过程才能建立劣化模型。实践中先做状态监控与阈值报警，积累数据后再逐步过渡到趋势预测，比一步到位更稳妥。

Q：降低停机时间应该先做什么？

A：先做停机原因的分类统计与 Pareto 排序，明确主要损失来自设备故障、换型调整、等待物料还是计划保养。四类原因的改善手段完全不同，不分类就开始优化很容易做无用功。

Q：点检做得很认真但故障率没下降，为什么？

A：可能是点检项与实际失效机理不匹配。点检应针对已知的主要失效模式设计项目，而不是通用的外观巡查。建议从故障历史反推点检项，并定期根据新失效模式补充。

Q：如何确定哪些设备值得做预测性维护？

A：评估三个条件：是否存在可监测且与失效相关的劣化特征、是否有足够的历史失效样本、以及故障停机造成的损失是否显著高于监测成本。三项都满足时投入产出比最好。不具备条件时，先做状态监测与阈值管理是更务实的选择。

Q：设备故障记录应该记什么？

A：建议至少包含五个要素：发生时间、故障现象、涉及的部件或腔体、根本原因、以及采取的措施。只记录现象不记录原因的记录无法用于趋势分析，也无法转化为可复用的处理经验。

Q：备件库存怎么设置才合理？

A：按失效影响而非单价分级：导致整线停机或长时间停机的关键备件应保有一定库存，即使单价较低；影响有限且易采购的通用件可以低库存甚至零库存。分级依据是停机损失与补货周期的乘积。

【总结】

设备管理与预测性维护的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。基于物理信息的神经网络（PINN）：将设备退化物理模型（Arrhenius方程、疲劳累积损伤模型）嵌入神经网络，在数据不足时仍能保证预测准确性；数字孪生设备：构建虚拟真空泵模型，实时仿真运行状态，支持What-if场景分析；。维保策略有三种：事后维修（坏了再修）、定期维护（按时间或运行量）、预测性维护（按实际状态）。选择依据是失效模式——随机失效适合事后维修，与运行量相关的磨损适合定期维护，有可监测劣化特征的适合预测性维护。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
