8D报告总被打回？先把D3的隔离范围和D4的流出原因写扎实

8D 写了十几年，我的体会是：客户退回 8D，八成不是因为你没找到根因，而是隔离范围写小了、流出原因没写、验证没有判定线。同一份客诉，D2 到 D8 每一步都有一个客户在暗暗对照的判定标准，写不到就是退回重来。这篇文章把每个步骤「客户到底在审什么」拆开讲，全部细节来自一个 BGA 焊球虚焊的真实案例。

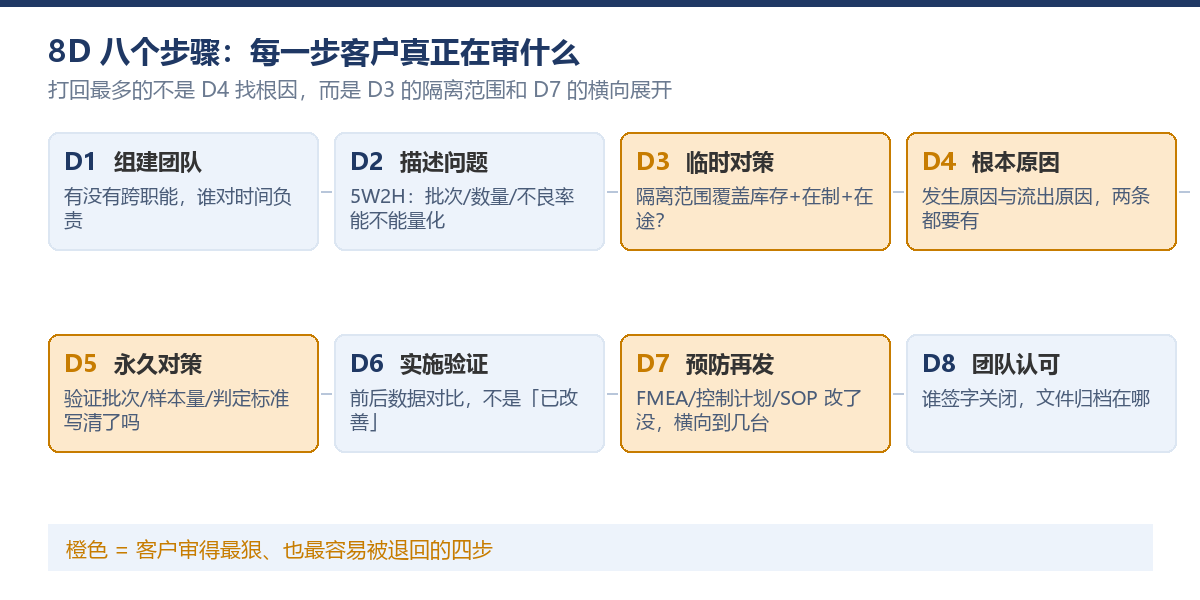

一、先把八步的审查重点列出来

橙色四步（D3/D4/D5/D7）是退回重写最集中的地方。D1 组队、D2 描述、D6 验证、D8 关闭这四步只要认真写，一般不会出问题。

二、D3 临时对策：隔离范围必须三点闭环

案例背景：客户端 3 批共 12,000 pcs 中 47 pcs BGA 焊球虚焊失效，不良率 0.39%，厂内出货抽检未拦截。

D3 最常见的写法是「已隔离库存、加强检验」——这会被直接退回。客户要看的是库存、在制、在途三个点全部闭环，以及隔离动作本身有没有产出：

隔离点	数量	动作	结果
成品库存	4,200 pcs	X-Ray 全检	拦截 5 pcs
在制品	1,800 pcs	X-Ray 全检	拦截 2 pcs
在途 / 客户端安全库存	3,600 pcs	协商返厂全检	拦截 5 pcs

9,600 pcs 全检共拦截 12 pcs——这 12 个数据还有第二重价值：它们是 D4 根因分析的样本，比产线随机抽的更有代表性。

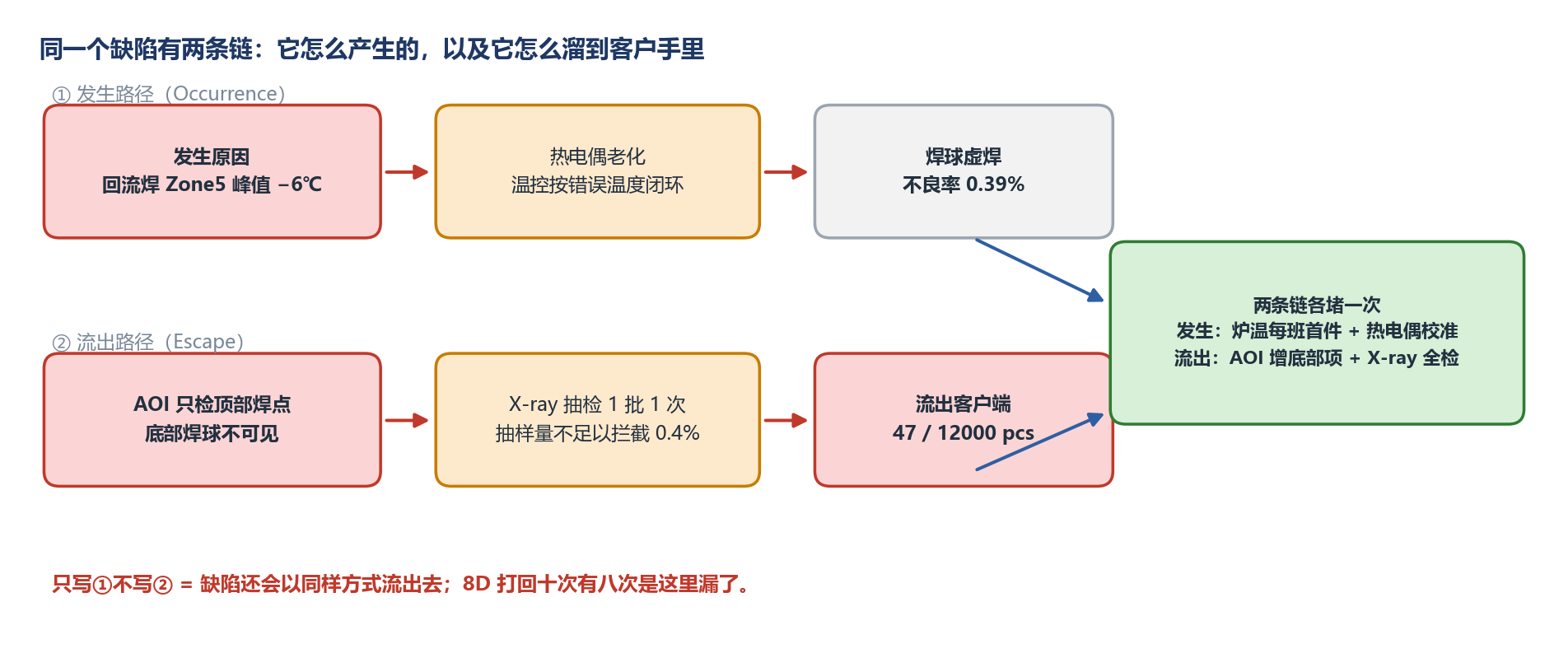

三、D4 根因：发生与流出，是两条链不是一条

这是 8D 被打回最多的地方。客户默认你回答两个独立的问题：

• 发生原因（Occurrence）：缺陷怎么产生的——本例是回流焊 Zone5 峰值温度偏低 6℃，根源是热电偶老化后温控按错误温度闭环，profile 漂移没有被首件发现；
• 流出原因（Escape）：检测为什么没拦住——AOI 只检顶部焊点，底部焊球不可见；X-Ray 抽检频次 1 批 1 次，抽样量对 0.4% 量级的不良率根本不具备拦截力。

只写发生原因，言下之意是「我修好炉子就不会再发」——但检测体系还是漏的，下一个工艺波动照样流出去。两条链各堵一次，才叫根因关闭。

四、D5 永久对策：没有判定线的验证等于没验证

「验证 OK」「效果良好」这类表述必退。D5 要写清三件事：验证多少、怎么判、判据从哪来：

• 验证规模：对策实施后连续 3 批 × 375 pcs = 1,125 pcs 全数 X-Ray + 推力测试；
• 判定线：零失效。按「三点法则」，n = 1,125 零失效时 95% 置信不良率上限 ≈ 3/n = 0.27%，低于客户要求的 0.4% 门槛；
• 物理证据：焊球推力均值从 8.2 N 提升到 11.6 N（规格 ≥ 9.0 N），失效模式从界面剥离变为焊球本体断裂——这是工艺真正恢复韧性的标志。

五、D6/D7：数据对比与横向展开

D6 用数据说话，不做形容词：

指标	对策前	对策后（连续 6 周）
客户端失效	47 / 12,000（0.39%）	0
产线一次通过率 FPY	96.2%	99.1%
X-Ray 拦截率	抽检形同虚设	全检，拦截 12 pcs（D3 期间）

D7 是区分「解决这个客诉」和「不再发生同类客诉」的分水岭，也是我见过的 8D 里最常被一行带过的步骤：

• 同平台横向：同厂区另外 4 台回流焊全部重做炉温曲线验证，发现 1 台同样存在热电偶漂移——不展开，它就是下一张客诉单；
• PFMEA 更新：新增「热电偶漂移导致温控失真」失效模式，RPN 从 112（S7×O4×D4）降到 28（S7×O2×D2）；
• 控制计划更新：炉温曲线由「换型时做」改为「每班首件做」，热电偶纳入周期校准清单（4 周）；
• 检测侧：AOI 程序增加底部焊点检查项（借助侧视相机），X-Ray 从抽检改为按 AQL 加严抽样。

六、一张自查表

步骤	客户在暗暗对照的标准	常见退回理由
D2	批次/数量/不良率可量化，检出点写明	「外观不良」式描述
D3	库存+在制+在途三点闭环，有拦截数据	只写「已隔离库存」
D4	发生、流出两条链各有证据	流出原因空缺或写「偶然」
D5	批次×样本量×判定线齐全	「验证 OK」无判据
D6	前后数据对比，有时间跨度	对策刚实施就关闭
D7	FMEA/控制计划/SOP 三件套同步更新，横向到同平台	只改本机台

合格供应商的 8D 不是写给客户的作业，而是把「为什么流出」的体系漏洞真正堵上。需要配套的表单，资源下载页里有不合格品处置（NCR）与工程变更（ECN）模板可以直接套用；抽样方案怎么定才具备拦截力，参考这篇AQL 抽样计算；D7 更新 FMEA 的条目化方法，见工程变更管理一文。
