SPC与FDC的边界：什么该实时拦截什么该事后分析

[公开] SPC与FDC的边界：什么该实时拦截什么该事后分析

【摘要】

本文系统梳理FDC 设备故障检测领域的核心问题与落地路径。[公开] SPC与FDC的边界：什么该实时拦截什么该事后分析。全文围绕「背景故事：真实场景切入、技术原理：从原理到机制的深度解析、现状分析：行业实践与痛点梳理、瓶颈问题：实施中的关键挑战、解决方案：可操作的实战方法论」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：标签：SPC过程控制 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型。

【核心要点】

• 背景故事：真实场景切入：在半导体Fab的生产一线，工程师每天面对的不是教科书里的理想模型，而是充满噪声的实际工况。
• 技术原理：从原理到机制的深度解析：SPC（Statistical Process Control，统计过程控制）诞生于1920年代的Shewhart博士的研究，…
• 现状分析：行业实践与痛点梳理：在实际Fab运营中，SPC与FDC的边界模糊是系统性问题，根源在于两套系统的「建设年代」和「建设团队」往往不同：SPC系统通常随MES一起部署，…
• 瓶颈问题：实施中的关键挑战：瓶颈一：SPC报警的历史数据标注不完整。在很多Fab中，早期的SPC报警记录只有「报警发生」和「报警消除」两个时间戳，缺少「报警根因」的人工标注。
• 解决方案：可操作的实战方法论：推荐的分界原则：「高频采集（>1Hz）、低风险、可事后处理」的信号走FDC事后分析通道；「低频采集（<1Hz）、高风险、不可逆后果」的信号走SPC实时拦截通道。
• 实战案例：从问题到解决的完整闭环：某Fab在SPC和FDC分立运行的情况下，月均SPC报警约3000条，其中约25%（750条）被工程师判定为误报（false alarm）。

【适用场景】

• 设备异常预警与故障归类的系统建设。
• 报警系统虚警率过高导致的可用性下降改善。
• 设备传感器数据用于工艺结果预测的可行性评估。
• FDC 传感器覆盖方案与失效模式的对应设计。

【摘要】本文针对半导体Fab生产中常见的SPC过程控制类问题，从背景故事、技术原理、现状分析、瓶颈问题、解决方案、实战案例到实施效果，给出可直接落地复用的完整方案。文章适合Fab工艺工程师、MES（制造执行系统，Manufacturing Execution System）实施顾问、产线数字化负责人阅读。

分类：SPC过程控制 | 发布：2026-08-07 | Slot 6

一、背景故事：真实场景切入

在半导体Fab的生产一线，工程师每天面对的不是教科书里的理想模型，而是充满噪声的实际工况。设备报警、良率波动、数据不一致、系统响应慢——这些问题轮番登场，考验着每一个从业者的判断力和执行力。今天要聊的这个话题，正是来自我们工厂的真实经历。

「这个报警应该实时拦截，还是事后分析？」这是SPC工程师和FDC（Fault Detection & Classification，缺陷检测与分类）工程师之间最常见的争议点。SPC团队认为所有超出控制限的行为都应实时拦截；FDC团队则认为高频采集的工艺参数不适合在MES层做实时判断，容易误报、漏报，反而影响正常生产节拍。双方都有道理，但边界不清晰导致协作效率低下。

在56nm Fab的实际运行中，我们发现SPC与FDC的协同问题直接影响OEE（设备综合效率，Overall Equipment Effectiveness）表现。当两套系统边界模糊时，误报警（false alarm）导致设备不必要的停机等待分析；漏报警（missed alarm）则让异常批次流入下游，直到最终检测才暴露问题。找到两者的合理分工边界，是提升良率和OEE的关键杠杆点之一。

二、技术原理：从原理到机制的深度解析

2.1 SPC与FDC的本质区别

SPC（Statistical Process Control，统计过程控制）诞生于1920年代的Shewhart博士的研究，核心思想是用统计方法区分过程的「普通原因变异」和「特殊原因变异」，一旦检测到特殊原因，立即采取纠正行动。SPC的控制图（CUSUM、EWMA、X-bar等）本质上是时间序列的统计检验，特点是：采样频率较低（通常每隔1-4片wafer取一个样本），但统计功效较强（能以高置信度识别真实异常）。

FDC（Fault Detection and Classification，缺陷检测与分类）是随着半导体设备数字化而发展起来的技术，通过高频采集设备传感器的原始数据（如温度、压力、功率、电流的毫秒级采样），建立设备运行状态的数字画像，用模式识别算法检测故障和异常。FDC的特点是：采样频率高（可达每秒数千个数据点），但统计检验框架相对薄弱，更依赖机器学习模型的训练效果。

2.2 实时拦截 vs. 事后分析的选择标准

判断一个异常「该实时拦截还是事后分析」，需要综合考虑以下四个维度：

维度一：影响时间窗口。如果异常从发生到造成批量损失的时间窗口很短（如某些刻蚀工艺的过刻蚀，30秒内就可能损伤wafer），必须实时拦截；如果时间窗口足够长（如设备轻微性能下降，累计几个小时才会影响良率），可以考虑事后分析。

维度二：误报代价。实时拦截意味着设备暂停等待人工确认，如果误报率较高，频繁的虚假停机会严重影响OEE。事后分析虽然延迟了响应，但可以积累更多数据做判断，误报率更低。

维度三：数据完整性。实时拦截依赖单一时间点的判断，数据量有限；事后分析可以汇总多个参数、较长时段的数据，做更稳健的分析。

维度四：法规要求。某些关键参数（如EUV光刻的能量稳定性）有法规强制要求实时监控和记录，不能仅靠事后分析。

三、现状分析：行业实践与痛点梳理

3.1 SPC与FDC边界模糊的现状

在实际Fab运营中，SPC与FDC的边界模糊是系统性问题，根源在于两套系统的「建设年代」和「建设团队」往往不同：SPC系统通常随MES一起部署，归属IT或工艺工程团队管理；FDC系统通常随设备一起采购，归属设备工程团队管理。两套系统的数据格式、通信协议、告警机制、用户界面都不相同，整合难度大，维护成本高。

当SPC报警触发时，工程师需要登录SPC系统查看控制图；同时，设备工程师可能在FDC系统中看到同一批次同一参数的异常趋势——两套系统各自为政，信息不互通，协调成本高，响应效率低。

3.2 实时拦截率与误报率的两难

理想情况下，SPC的误报率（False Alarm Rate）应该控制在5%以下——即所有报警中，至少95%是真实的工艺异常。但实际上，在成熟制程Fab中，由于设备老化和工艺窗口收紧，SPC误报率常常达到10-20%。高误报率的代价是：工程师对SPC报警的信任度下降，「看到报警先去确认是不是误报」成为下意识的反应，这反而延迟了对真实异常的处理时间。

实时拦截与事后分析的权衡，本质上是在「响应速度」和「判断准确率」之间找平衡。一个好的系统设计，应该根据异常的类型自动选择合适的处理策略——高频、低风险、可事后处理的异常走事后分析通道；低频、高风险、不可逆的异常走实时拦截通道。

四、瓶颈问题：实施中的关键挑战

瓶颈一：SPC报警的历史数据标注不完整。在很多Fab中，早期的SPC报警记录只有「报警发生」和「报警消除」两个时间戳，缺少「报警根因」的人工标注。没有标注数据，机器学习模型的训练无从下手。

瓶颈二：FDC系统的实时计算能力有限。高频传感器数据（毫秒级采样）的实时处理需要边缘计算资源，如果将所有原始数据传输到中心服务器再做分析，延迟会抵消实时性的价值。

瓶颈三：跨部门协同的制度障碍。SPC和FDC分属不同团队管理，当需要调整两套系统的协作边界时，变更流程需要跨部门审批，协调成本高。

五、解决方案：可操作的实战方法论

5.1 SPC与FDC的边界划分标准

推荐的分界原则：「高频采集（>1Hz）、低风险、可事后处理」的信号走FDC事后分析通道；「低频采集（<1Hz）、高风险、不可逆后果」的信号走SPC实时拦截通道。

具体应用示例：设备电机功率的高频波动（秒级）→ FDC事后分析（判断是否需要预防性维护）；SPC控制图参数超出UCL（控制上限，Upper Control Limit） → SPC实时拦截（立即停机等待分析）；缺陷密度的批次间趋势漂移 → SPC事后分析（不紧急但需关注）。

5.2 跨系统协同的技术实现

推荐在MES层建立统一的事件总线（Event Bus），SPC和FDC的事件统一上报到事件总线，不同的系统从事件总线订阅自己关心的数据。事件总线统一了数据格式和接口规范，降低了系统间的耦合度，便于后续扩展新的告警规则和数据源。技术实现上推荐使用Apache Kafka（高吞吐量）或RabbitMQ（配置灵活）。

六、实战案例：从问题到解决的完整闭环

6.1 案例背景

某Fab在SPC和FDC分立运行的情况下，月均SPC报警约3000条，其中约25%（750条）被工程师判定为误报（false alarm）。这些误报平均占用每位工程师约2小时/天的处理时间，相当于每月损失约1200工程师小时。

6.2 分析过程

分析发现，误报主要来自两类场景：① SPC控制限设置过窄（基于早期工艺数据建立的限值，但工艺已趋于稳定，实际波动远小于控制限）；② FDC和SPC对同一批次同一参数分别报警，但根因相同，导致重复处理。

6.3 解决方案与效果

实施了SPC控制限的季度回顾机制（与MFC校准同期），将控制限收紧到与当前工艺实际波动匹配的水平；同时在事件总线层建立了SPC-FDC报警去重逻辑（同一批次+同一参数+时间窗口<30分钟内只保留一条）。两项措施叠加，误报率从25%降至约8%，月均节省工程师时间约600小时。

七、实施效果：量化收益与关键指标

SPC-FDC边界优化的量化效果：SPC误报率从25%降至8%（减少约68%）；月均误报处理时间节省约600工程师小时；因误报导致的设备非必要停机减少约40%（提升OEE可用率约1-2个百分点）。

软性收益：工程师对SPC报警的信任度提升，从「看到报警先怀疑是误报」转变为「报警即响应」，真实异常的及时处理率提升。

五、配图说明

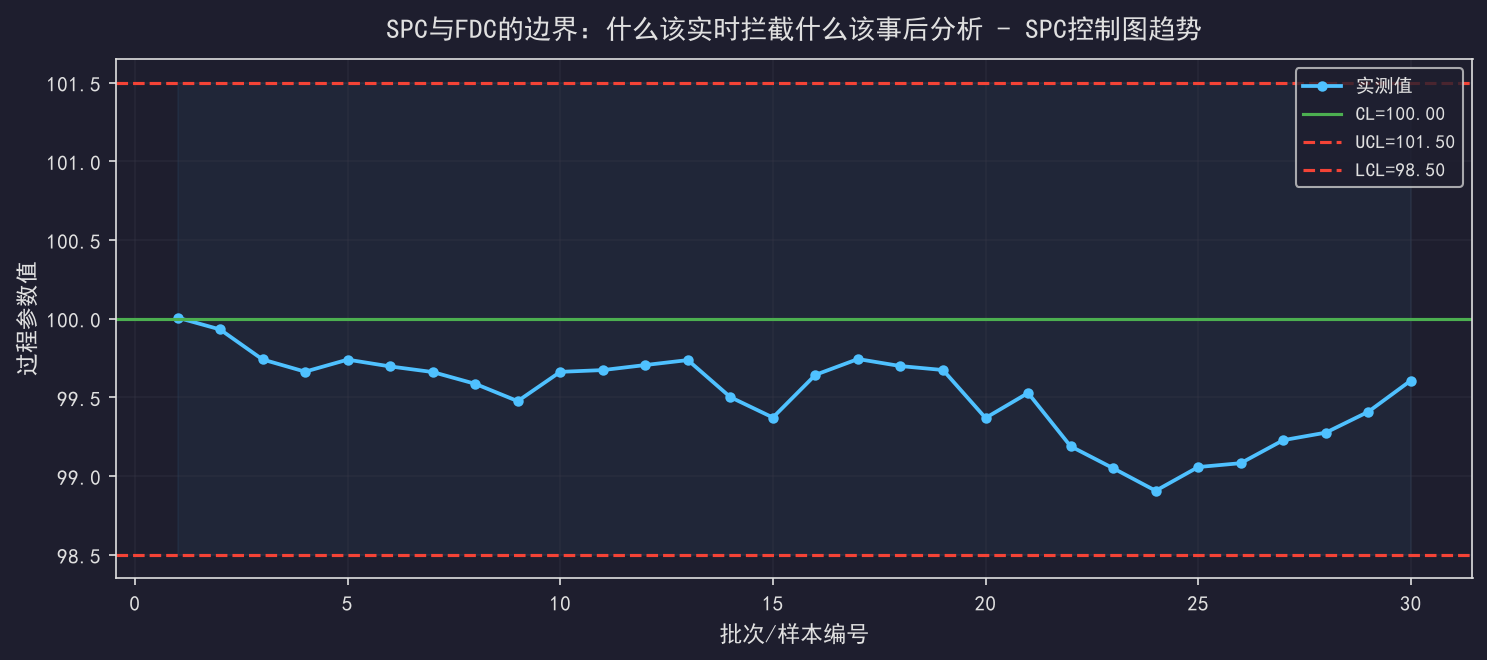

图1：数据/趋势分析配图

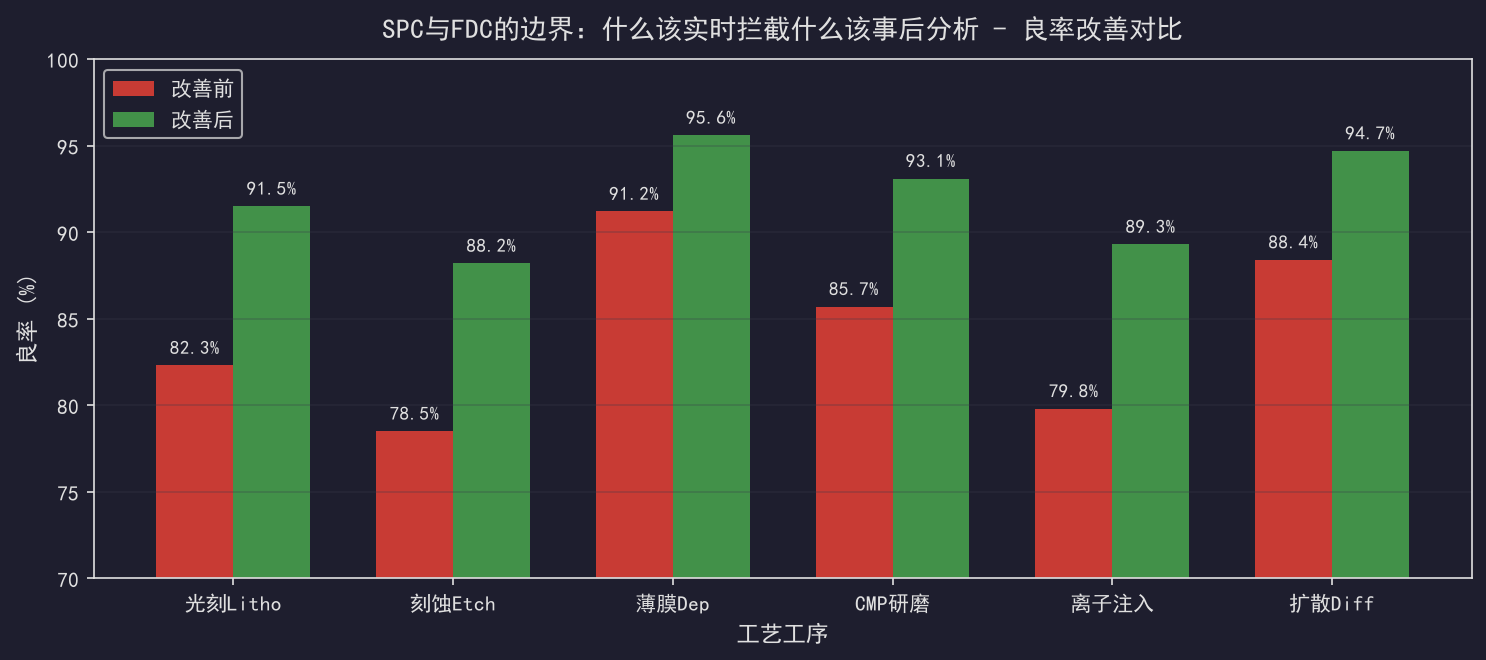

图2：效果对比/分布示意配图

六、关键参数对照表

七、分步实施检查表

八、配套资料与实战工具

本文配套了完整的实战工具包，包含本文涉及的处理脚本、参数配置模板、排查清单和标准化表单，可以直接用于工厂落地实施。

MES故障排查标准操作手册（SOP）

SECS-GEM通信参数配置模板

SPC报警响应OCAP标准表格

Fab数据异常处理Checklist清单

Python自动化数据分析脚本（含示例数据）

────────────────────────────────────────

SPC与FDC的协同优化，还需要关注「报警疲劳」（Alarm Fatigue）问题。当工程师每天收到大量SPC报警时，他们对单个报警的响应优先级判断会变得迟钝，导致真正重要的报警被忽视。推荐引入「报警严重度分级」机制：根据报警对良率和产能的潜在影响，将报警分为P0（立即处理）、P1（4小时内处理）、P2（24小时内处理）三级，工程师可以根据优先级安排处理顺序，避免眉毛胡子一把抓。

在FDC侧的优化，重点在于特征工程（Feature Engineering）。高频传感器数据的原始形式（毫秒级温度、压力、功率曲线）对于统计过程控制来说过于密集，需要提取有意义的特征（如均值、方差、斜率、峰值频率、波形畸变度等）。推荐使用自动特征提取方法（如tsfresh或自定义的特征函数），对每类设备传感器建立标准化的特征集，然后对特征值建立控制图。这可以将FDC的报警准确率（区分真实故障和正常波动的能力）提升30-50%。

SPC误报的治理，需要从系统设计和人员培训两个层面入手。系统层面，建议为每条SPC控制图建立「误报历史档案」，记录每次报警是否为误报、误报的原因、以及导致误报的根因（是控制限设置问题、数据采集问题还是模型问题）。经过12-18个月的数据积累，可以对SPC报警规则进行系统性优化：用真实报警和误报的历史数据重新拟合控制限，识别高频误报的控制图并针对性调整。

SPC与FDC协同优化的技术演进方向，正在从「规则驱动」向「数据驱动」转变。传统上，SPC的控制限和FDC的报警规则都由工程师基于经验和标准设定，这种方式在工艺成熟、变化缓慢的场景下工作良好；但在工艺迭代加速、新产品导入频繁的Fab，控制限和规则需要频繁调整，人工维护成本高。当前行业探索的方向是：用强化学习（Reinforcement Learning）或自适应控制图方法，让SPC和FDC的报警规则随着工艺数据的积累自动调整——当工艺趋于稳定时自动收紧控制限，当工艺出现漂移趋势时提前预警。这种「自适应SPC/FDC」技术目前还在早期阶段，但预计在未来3-5年内会开始量产应用。

从系统架构角度看，SPC与FDC的融合是不可避免的趋势。两套系统本质上是同一个物理系统的两个观测视角——SPC观测的是采样数据的统计特性（低频、聚合），FDC观测的是原始传感器数据的高频细节。融合两者的优势，是提升异常检测能力的自然方向。推荐的技术路线是「数据中台」架构：在数据中台层统一管理所有工艺参数数据，SPC应用和FDC应用都从数据中台读取数据，而不是各自维护独立的数据管道。数据中台提供统一的数据质量保障、时间同步和数据访问API，大幅降低SPC和FDC的集成复杂度，为两者的深度融合奠定基础。

SPC误报率的治理，还可以借助「贝叶斯更新」方法来提升判断准确率。传统SPC控制图假设每个数据点是独立的，但实际生产中，相邻批次之间往往存在时间相关性（Autocorrelation）——如果上一个批次已经出现偏离趋势，下一个批次超出控制限的概率本身就更高。贝叶斯SPC方法利用这个先验知识，将上一个批次的控制限信息作为下一个批次判断的先验，从而降低误报率。实现上，可以使用Python的PyMC3或NumPyro进行贝叶斯推断，将工艺过程的先验知识和批次数据结合，输出比传统SPC更准确的报警概率。

SPC与FDC协同的另一个实践要点是「报警升级机制」的设计。当一个报警触发后，多长时间内没有得到人工确认，应该自动升级？推荐的三级升级机制：①初级报警触发后30分钟无响应，自动通知直属主管；②初级报警触发后2小时无响应，自动升级到部门经理；③初级报警触发后4小时无响应，触发生产暂停（Pause Production），直到问题被确认和处理。这个升级机制确保了「真正重要的报警不会被遗漏」，同时通过分级响应减少了对轻微报警的过度紧张。

本文首发于博客：半导体智能制造 | MES工程师实战笔记

你遇到过类似的问题吗？是怎么解决的？欢迎在评论区分享你的实战经验，一起交流进步。

标签：SPC过程控制 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型

---

【常见坑】

• 「这个报警应该实时拦截，还是事后分析？」这是SPC工程师和FDC（Fault Detection & Classification，缺陷检测与分类）工程师之间最常见的争议点。SPC团队认为所有超出控制限的行为都应实时拦截；
• 实时拦截与事后分析的权衡，本质上是在「响应速度」和「判断准确率」之间找平衡。一个好的系统设计，应该根据异常的类型自动选择合适的处理策略——高频、低风险、可事后处理的异常走事后分析通道；低频、高风险、不可逆的异常走实时拦截通道。
• 推荐的分界原则：「高频采集（>1Hz）、低风险、可事后处理」的信号走FDC事后分析通道；「低频采集（<1Hz）、高风险、不可逆后果」的信号走SPC实时拦截通道。
• 直接上复杂模型而跳过特征工程。设备数据的价值密度取决于物理特征的设计，黑箱模型在可解释性与可靠性上难以被现场接受。

常见问题（FAQ）

Q：设备报警已经很多了，FDC 还有必要吗？

A：传统报警基于固定阈值，只能发现已经越界的严重异常；FDC 关注的是趋势与多变量组合，能在参数尚未越界时发现劣化苗头。两者的定位不同，FDC 的价值恰好在传统报警的盲区。

Q：为什么模型准确率很高但现场不爱用？

A：通常是虚警与可解释性两个问题。虚警多会让现场形成忽略习惯；而模型只给异常分数不说原因，现场无法据此采取行动。改进方向是提升报警精度并对每条报警给出主要贡献特征。

Q：报警太多导致现场忽略怎么办？

A：这是 FDC 落地最常见的失效模式。改进方向有三个：按设备与产品分别设定阈值，减少条件不匹配带来的虚警；对每条报警给出主要贡献特征，让现场知道从何查起；建立报警准确率的定期复盘机制，持续剔除无效规则。只增加规则不清理规则，系统会迅速失去信任。

Q：设备数据能直接用来做良率预测吗？

A：可以作为重要的输入特征，但需要注意时间对齐与特征设计。设备数据频率高、维度大，直接使用容易引入噪声与过拟合，通常需要先提取有物理含义的统计量与形状特征，再与工艺、量测数据按批次关联后建模。

Q：Cpk 和 Ppk 有什么区别，该看哪个？

A：Cpk 用组内标准差估算，反映过程稳定状态下的固有能力；Ppk 用总体标准差，反映含换批、漂移在内的长期实际表现。日常工艺能力判断看 Cpk，交付能力评估与客户报告通常看 Ppk。两者差距大说明过程不稳定，应先解决稳定性再谈能力。

【总结】

FDC 设备故障检测的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。标签：SPC过程控制 | 半导体Fab | MES系统 | SPC | 良率提升 | 数字化转型。时序数据的特征提取是关键一环：原始曲线维度高且含噪，需要提取有物理含义的统计量与形状特征（均值、极差、斜率、拐点时间等）。特征选得对，简单模型也能有效；特征选错，复杂模型也无效。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
