RMS 配方（Recipe）版本管控实操教程｜LED 芯片 CIM-MES 系统
【LED 芯片 CIM-MES 实操教程】第 03 节｜全系列共 20 节
配方是 LED 工厂最值钱的工艺 Know-how。本节讲清楚：怎么让配方"只经系统、不经人手"——线上审批、版本管控、机台自动比对，不一致直接拦截开工。
一、功能简介
RMS（Recipe Management System，配方管理）对三类关键配方做统一管控：MOCVD 外延生长配方、PL 光电测试配方（含 BIN 判定标准）、分选机参数配方。核心能力三个：版本化维护、线上审批、机台版本比对校验。
先说没有配方管控的工厂每天都在发生的事故：
- 操作员图省事，直接在机台面板上改了某个参数——没人知道，参数悄悄漂移，当批良率跌了 5 个点，查两天查不到原因；
- 机台工程师修完机台，顺手把别家产品的配方调上去试，忘了切回来，下一批产品用错配方，整批报废；
- 客户审厂问"三个月前这批产品用的什么外延参数"，翻不到原始记录。
RMS 模块的管控逻辑是釜底抽薪式的：配方修改必须走系统审批，生成新版本；机台执行时，工位进站 W2 节点系统自动比对机台本地配方版本和 MES 生效版本，不一致直接拦截开工。操作员想私自改配方——改了也没用，机台配方和系统对不上，批次进站就被拦。
W-Time 提示：配方本身没有 W-Time 管控，但配方绑定的工序继承工艺路线的 W-Time 规则；W2 节点的配方版本比对是进站校验的五大项之一（第 05 节详解）。
二、适用场景
| 场景 | 使用岗位 | 说明 |
|---|---|---|
| 新品配方导入 | 工艺工程师 | 新品试产前建立试产配方 |
| 试产验证转量产 | 工艺主管 | 试产配方验证 OK 后固化量产版本 |
| 配方迭代改版 | 工艺工程师 | 参数优化，复制旧版本改参数重新审批 |
| 日常机台校验 | CIM 工程师 | 处理 W2 配方比对拦截告警 |
权限说明：配方编辑权限——工艺工程师；配方审批权限——工艺主管 / 厂长。操作员没有任何配方编辑权限，机台端只允许执行系统下发的版本。
三、前置准备
- 权限确认：编辑账号为工艺工程师角色，审批账号为工艺主管 / 厂长角色；
- 配方参数资料齐套：外延配方需生长炉次参数全表；PL 测试配方需 BIN 判定标准（波长 / 亮度 / 电压分档区间）；分选配方需分档参数表；
- 关联信息就绪：确认配方要绑定的产品和工序，且对应工艺路线已生效（第 02 节）；
- EAP 联机就绪：机台配方比对依赖 EAP 读取机台本地 Recipe（第 15 节），上线前确认机台 SECS/GEM 联机正常。
四、字段说明与管控规则
4.1 核心字段
| 字段 | 说明 | 管控属性 |
|---|---|---|
| 配方编码 / 名称 | 配方唯一标识 | 唯一 |
| 关联产品 / 关联工序 | 绑定产品与工序 | 必选 |
| 配方版本 | V1.0 起步 | 改版必须新版本 |
| 配方类型 | 试产配方 / 量产配方 | 决定工单可选范围 |
| 参数明细 | 全套工艺参数表 | 结构化存储 |
| 状态 | 草稿 / 试产待验证 / 量产生效 / 作废 | 状态机管控 |
| 审批记录 | 审批人 / 时间 / 意见 | 永久留存 |
| 生效时间 | 量产版本生效时点 | 系统按时自动切换 |
| 机台校验开关 | 该配方是否参与 W2 比对 | 默认开启 |
4.2 关键管控规则
- 试产 / 量产隔离：试产配方只有试产工单可以选用，量产工单选不到——从源头杜绝试产参数混进量产；
- 强制新版本：配方任何修改必须复制生成新版本重新审批，旧版本冻结归档、永久留存、不可修改；
- W2 自动比对：量产生效配方，在批次进站 W2 节点，系统通过 EAP 读取机台本地 Recipe 名称与版本，与 MES 生效版本自动比对：一致放行到 W3；不一致拦截开工并告警；
- 版本可追溯：每个批次记录其实际使用的配方版本，审厂、客诉时一键调取。
五、完整操作流程
第一步：新建配方
进入【配方管理】→【新增】，填写配方编码、名称，关联产品和工序，选择配方类型（试产 / 量产）。
第二步：录入参数明细
按模板逐项录入工艺参数。参数明细建议做成结构化表格录入而非文档上传——结构化数据才能做后续的参数级追溯和 SPC 分析（第 13 节）。
第三步：保存草稿并提交审批
保存草稿 → 提交审批 → 流转工艺主管 / 厂长。
第四步：审批处理（分支判断）
- 审批通过 → 按类型标记生效：
- 试产配方：标记【试产待验证】，仅试产工单可选用；
- 量产配方：标记【量产生效】，记录生效时间，参与 W2 机台比对；
- 审批驳回 → 修改参数重新提交。
第五步：机台比对（量产配方自动执行）
批次进站到 W2 校验节点时：系统指令 EAP 读取机台本地 Recipe → 与 MES 生效版本比对 → 一致，放行进入 W3 开工；不一致，拦截并告警，推送工艺工程师处理。
第六步：配方改版
需要优化参数时：复制旧版本生成新版本草稿 → 修改参数 → 重新走审批 → 审批通过后新版本生效，旧版本自动冻结归档。全程不需要任何人碰机台本地参数——新版本通过 EAP 下发到机台（第 15 节）。

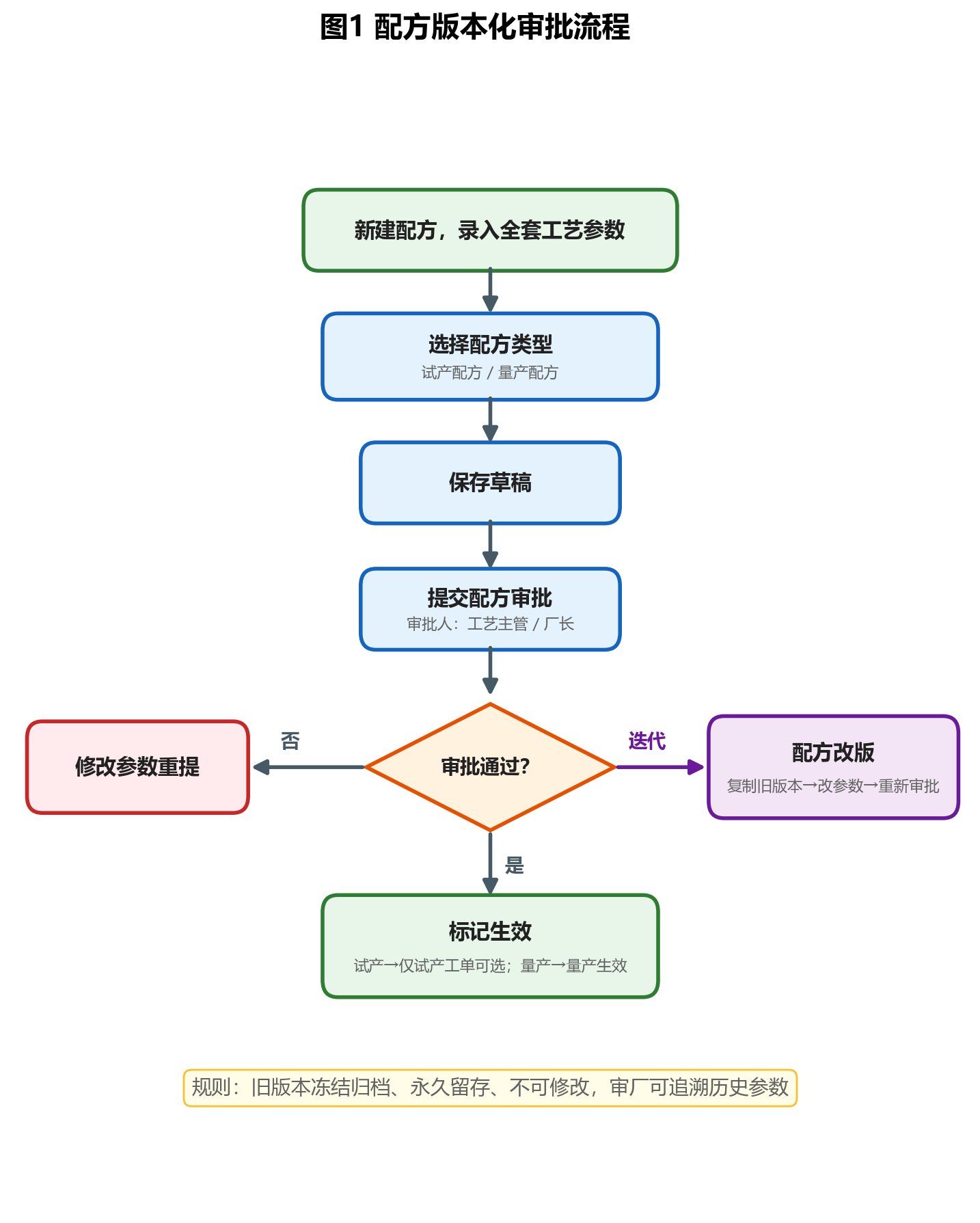

六、流程图讲解
主线：新建 → 选类型 → 草稿 → 审批 → 生效。三个关键设计：
- 左侧驳回回环：全部留痕，修改重提；
- 右侧改版通道：复制旧版本、不覆盖历史；
- 底部规则条：旧版本永久留存——这条是审厂直接得分点。

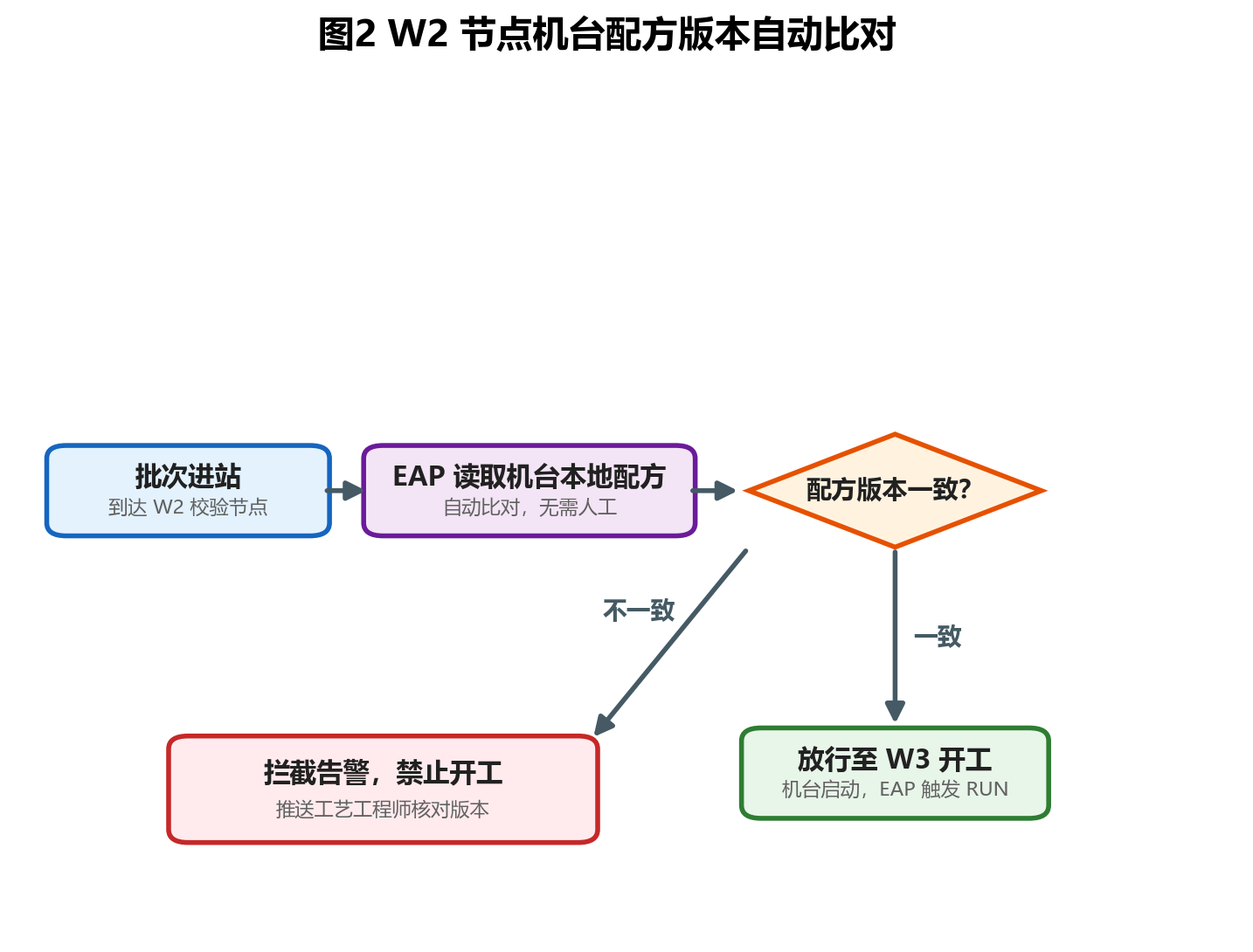

这张图是本模块"防错"的核心机制。批次进站到 W2 时，比对动作是系统自动做的，操作员无感知：
- 一致：无感放行，批次正常进入 W3 开工——对守规矩的操作员，这个机制"不存在"；
- 不一致：立即拦截，批次停在进站状态无法开工，告警推送给工艺工程师。典型场景就是有人动过机台本地配方——拦截就是防错发生作用的时刻。
注意：比对依赖 EAP 联机。机台未联机（或 EAP 离线降级为简易 TCP 采集，见第 15 节）时，比对项会退化为人工确认，这是唯一需要管理重点盯防的窗口期。
七、常见报错与排查
| 报错提示 | 拦截原因 | 排查方法 |
|---|---|---|
| "进站拦截：机台配方版本不匹配（机台 V2.1 / 系统 V2.2）" | 机台本地 Recipe 与 MES 生效版本不一致 | 核对拦截提示中的两个版本号；由工艺工程师确认应执行版本，通过 EAP 重新下发配方后解封批次 |
| "量产工单无法选择该配方" | 该配方类型为试产配方 | 确认业务意图：确需量产使用，走试产转量产固化流程 |
| "配方审批中，无法修改参数" | 审批流程中的配方锁定 | 等审批结束；如需修改，撤回审批或驳回后修改 |
| "配方下发失败：Recipe 名称不匹配" | EAP 下发时机台端找不到对应名称 Recipe | 核对 EAP 设备驱动里的 Recipe 名称映射表（第 15 节） |
现场经验：看到"配方版本不匹配"先别慌，拦截提示里会同时给出机台版本和系统版本——十次里有八次是机台工程师修机后本地调过参数没切回来，让工艺工程师比对参数确认无损后，用 EAP 重新下发即可，批次不用作废。
八、业务注意事项与审厂合规要点
业务注意事项：
- 参数结构化录入是底线：只上传 PDF 不做结构化录入的配方，等于放弃参数级追溯和 SPC 分析能力；
- 试产配方的验证记录要挂接：试产配方转量产前，验证报告（批次数、良率结论）应作为审批附件上传，审批人才有依据；
- 停机换配方要管控：跨产品换线时，W2 比对天然会拦住"上一单配方没切"的错误——别嫌拦截烦，每一次拦截都是一次被避免的批量事故。
审厂合规要点：
- Know-how 保护：配方参数明细设置访问权限，操作员端不可见完整参数（只见名称与版本），满足客户对工艺保密的要求；
- 参数历史可追溯：审厂抽查任意批次，系统展示该批次执行时点的完整配方参数版本及审批记录；
- 变更受控证据：配方改版记录、审批链、旧版本归档记录，构成"工艺变更受控"的完整证据链——这正是 IATF16949 和车灯客户审核的重点条款。
九、本节落地检查表
- [ ] 配方参数已结构化录入，不是只上传 PDF
- [ ] 试产 / 量产类型标记正确，未混标
- [ ] 关键工序的机台校验开关全部开启
- [ ] 参数明细访问权限已收紧（操作员仅见名称与版本）
- [ ] 旧版本已冻结归档且不可修改
- [ ] EAP 中的 Recipe 名称映射表与配方编码逐一核对
- [ ] 新版本首次下发后做过一次实机比对验证
- [ ] 审批附件含验证批次数与良率结论
---
下一篇预告：第 04 节《生产工单创建与下达实操教程》——生产指令的载体：工单怎么建、怎么拆批、插单暂停结案怎么操作。
