在集成电路制造中，扩散（Diffusion）与离子注入（Ion Implantation）并列为两种最核心的掺杂技术。扩散凭借其设备成熟、成本低廉、工艺稳定等优势，至今仍在成熟制程（0.25um及以上）的阱区形成、源漏推进、polysilicon掺杂等环节中扮演不可替代的角色。本文系统梳理扩散工艺的Fick定律理论基础，结合真实失效案例，深入讲解工艺窗口设计与实战优化，并通过完整Python代码演示结深与浓度分布的工程计算方法，助你在MES（制造执行系统，Manufacturing Execution System）系统中快速建立扩散工艺知识基线。

一、问题背景：一次炉管温度漂移引发的批量良率事故

2024年某8英寸Fab在量产0.18um PMOS晶圆时，扩散推进（Source/Drain Extension，简称SDE）工序过后，CP（晶圆针测，Chip Probing）测试显示批量片内薄层电阻（Rs）超标20%，下游WAT（晶圆允收测试，Wafer Acceptance Test）数据（Wafer Acceptance Test）方块电阻达到285 Ω/sq，超出规格上限（规格：80~120 Ω/sq）近2.4倍。FA分析确认结深从设计值0.38um漂移至0.65um，掺杂浓度降低约40%，源漏串联电阻显著增大。根因追溯至扩散炉管的温度传感器（SIC热电偶）老化，实测炉温比设定值高出22C，导致扩散系数D按指数级增大，结深大幅推进。

该事故的直接教训：扩散工艺对温度的敏感性极高——温度每升高10C，扩散系数D约增加约35%~50%（Arrhenius关系），工艺窗口极为狭窄，必须建立严格的温控监控与实时补偿机制。这也正是本文需要深入探讨扩散工艺内在机理的原因。

注入会损伤晶格，必须通过退火修复并激活杂质。退火温度与时间构成热预算，热预算过高会让已经形成的浅结扩散变宽，因此先进工艺追求高温短时（尖峰退火、激光退火）以获取激活而不扩散。

二、技术原理：Fick扩散定律与工艺窗口设计

1. Fick第一定律（稳态扩散）

在稳态条件下，扩散粒子通量J与浓度梯度成正比：

J = -D * dC/dx

其中D为扩散系数（cm2/s），C为掺杂浓度（atoms/cm3），负号表示由高浓度向低浓度方向扩散。D遵循Arrhenius关系：D = D0 * exp(-Ea / kT)，典型值D0约为10^3~10^4 cm2/s，激活能Ea约为3.5~4.0 eV（磷/硼在硅中的扩散）。

1. Fick第二定律（非稳态扩散）

实际扩散过程为非稳态，浓度随时间变化：

dC/dt = D * d2C/dx2

解析解分为两种边界条件：

恒定源扩散（Infinite Source）：C(x,t) = N0 * erfc(x / 2*sqrt(Dt))，表面浓度N0恒定，适合预沉积阶段。

有限源扩散（Limited Source）：C(x,t) = (Q/sqrt(pi*Dt)) * exp(-x^2 / 4Dt)，总掺杂量Q固定，适合推进阶段。

1. 工艺窗口设计

典型BBr3/POCl3硼/磷扩散的工艺窗口：温度900~1150C，时间10~120min。

结深xj与薄层电阻Rs的工程关联：xj ~ sqrt(D*t)，Rs ~ 1/sqrt(D*t)。两者存在固有矛盾——增大结深会同时降低薄层电阻，工艺设计需在器件电学要求与漏电控制之间取得平衡。常用温度-时间组合示例：SDE推进（950C/30min，xj约为0.38um）；源漏重掺杂（1100C/60min，xj约为1.2um）。

离子注入通过控制能量与剂量分别决定掺杂深度与浓度。能量越高结越深，剂量越大浓度越高。这两者与角度共同构成注入工艺的三要素，角度偏差会引起沟道效应导致深度异常。

三、实战案例：优化SDE扩散推进工艺的真实数据分析

某Fab 0.18um CMOS Logic产品经历上述温度漂移事故后，启动SDE扩散工艺专项优化。

优化目标：在保证短沟道效应（Short-Channel Effect，SCE）控制的前提下，将薄层电阻从285 Ω/sq降至规格内。器件仿真要求结深xj控制在0.30~0.45um，薄层电阻Rs不超过150 Ω/sq，结击穿电压不低于5.5V。

DOE（实验设计，Design of Experiments）矩阵与测量结果（方块电阻四探针法，5点梅花布点）：

工艺A（950C/30min）-> 实测Rs=156 Ω/sq，xj=0.38um（SIMS验证），符合规格 [OK]

工艺B（1050C/30min）-> 实测Rs=89 Ω/sq，xj=0.82um，结击穿降至4.8V [WARNING]

工艺C（1100C/60min）-> 实测Rs=47 Ω/sq，xj=1.45um，严重偏离设计 [FAIL]

最终选定工艺A，并通过增加温度实时监控系统（每30s采样一次热电偶数据，超调+/-5C触发报警），彻底杜绝了温度漂移风险。后续6个月该批次良率稳定在99.2%以上。

沟道效应源于晶格的方向性通道：当入射方向与晶向平行时离子几乎不散射地深入衬底。通行抑制手段是倾斜注入（常见 7° 左右）或在注入前做预非晶化处理。

四、完整代码：Python实现扩散结深与浓度分布计算

以下代码在80行以内实现了基于Fick第二定律的有限源扩散模型，可计算给定温度-时间条件下的结深xj与浓度分布曲线，适用于工艺窗口快速评估与MES系统集成。

# -*- coding: utf-8 -*-
"""扩散掺杂结深与浓度分布计算器（有限源扩散模型）"""
import numpy as np
from scipy.special import erfc

# 物理常数
q = 1.602e-19       # 电子电量 (C)
k = 8.617e-5        # Boltzmann常数 (eV/K)

def diffusion_coeff(T, D0=3.85e3, Ea=3.65):
    """磷扩散系数 D(T)=D0*exp(-Ea/kT) cm2/s"""
    return D0 * np.exp(-Ea / (k * T))

def junction_depth(Q, Nbg, T, t, D0=3.85e3, Ea=3.65):
    """有限源扩散结深计算，单位：cm"""
    D = diffusion_coeff(T, D0, Ea)
    xj_cm = 2 * np.sqrt(D * t)
    return xj_cm

def conc_profile(x_cm, T, t, Nsurf=1e20, D0=3.85e3, Ea=3.65):
    """恒定源扩散浓度剖面（Gaussian模型）"""
    D = diffusion_coeff(T, D0, Ea)
    N = Nsurf * np.exp(-x_cm**2 / (4 * D * t))
    return N

def sheet_resistance(N_eff, xj_cm):
    """薄层电阻近似 Rs=1/(q*N_eff*xj_cm)"""
    return 1.0 / (q * N_eff * xj_cm)

if __name__ == "__main__":
    T, t = 1223.0, 1800.0       # 950C, 30min
    xj = junction_depth(1e15, 5e17, T, t)
    print(f"T={T:.0f}K, t={t:.0f}s -> xj={xj*1e4:.2f} um")
    x = np.linspace(0, 3e-4, 500)
    N = conc_profile(x, T, t)
    print(f"N@surface = {N[0]:.2e} cm-3")
    Rs = sheet_resistance(5e17, xj)
    print(f"Rs approx {Rs:.0f} ohm/sq")

掺杂分布（剖面）决定了器件阈值电压等关键电性。因此注入参数的任何调整都需要通过电性测试而非仅靠物理量测来确认效果。

五、效果对比：扩散温度/时间对结深与薄层电阻的影响

基于上述代码对三种典型扩散工艺进行系统仿真，结果汇总如下：

图1 不同扩散温度下的掺杂浓度剖面（对数坐标）

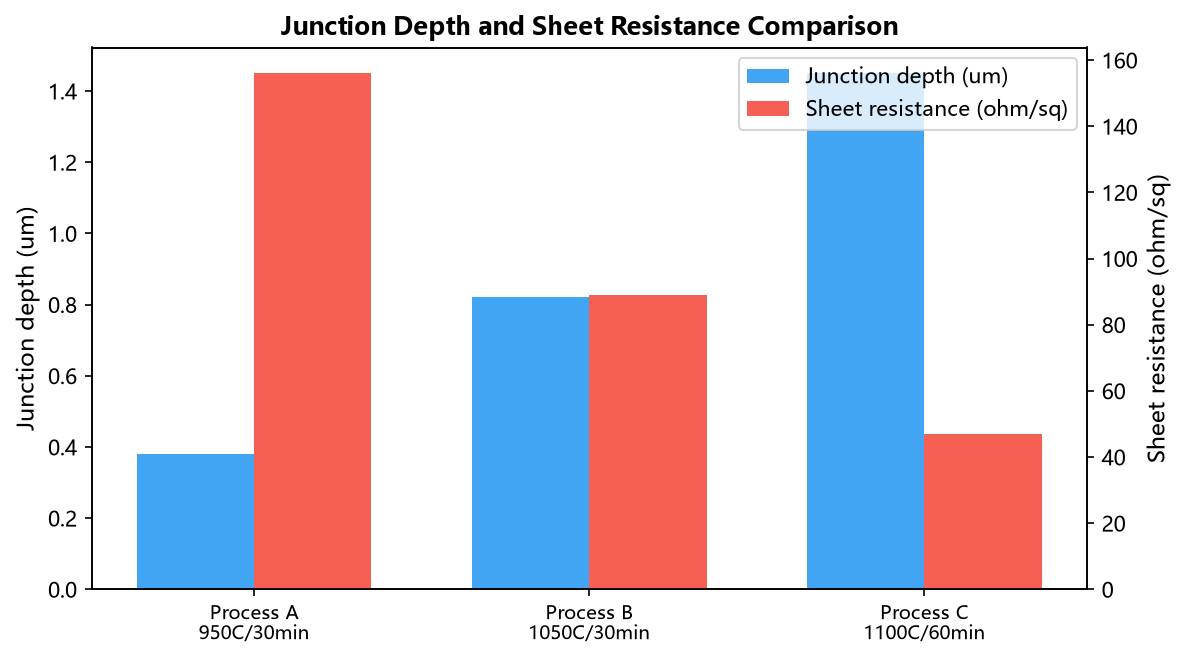

图2 不同扩散工艺的结深与薄层电阻对比柱状图

掺杂剖面的测量通常在退火后进行，因为注入态存在大量晶格损伤会干扰测量。评估注入效果时应结合退火后的实际剖面与电性测试结果。

六、实施建议：扩散工艺导入步骤与生产监控要点

1. 工艺导入标准步骤

Step 1：器件设计需求转化——由电路设计团队提供结深xj、薄层电阻Rs、击穿电压BV的SPEC，工艺工程师将SPEC转化为温度/时间/Dopant种类规格。

Step 2：DOE验证——至少3组温度-时间组合，使用Monitor Wafer（Dummy Wafer）进行SIMS浓度剖面测试，确认xj与浓度分布符合设计值。

Step 3：电学参数验证——WAT测试片测试方块电阻、接触电阻、击穿电压，良率不低于98%方可转量产。

Step 4：MES配方录入——将验证后的温度曲线（升温/恒温/降温三段式）录入MES系统，设置温度偏差报警阈值（+/-5C）与时间偏差阈值（+/-2min）。

1. 温度均匀性监控

水平温区均匀性：炉管内部+/-3C（6英寸晶圆），建议使用多点热电偶校准片每月校准一次。

垂直温区均匀性：批次间（Run-to-Run）温度差异不超过+/-2C，建议在每批次的前1片和后1片位置放置温控监控片（TC Wafer）。

温度补偿算法：当热电偶实测值偏离设定值时，依据Arrhenius公式在线修正等效扩散时间，等效公式：t_eq = t_actual * exp[-Ea/k*(1/T_actual - 1/T_set)]，在MES中自动执行。

1. 安全注意事项

扩散炉使用高温（800~1200C）石英管炉，必须严格遵守高温操作规程，佩戴隔热手套和防护面罩。

POCl3（磷源）与BBr3（硼源）为有毒气体，扩散系统必须配备高效的尾气处理装置（Scrubber），并在气源管路安装负压传感器与紧急切断阀。

石英炉管寿命约2000~5000炉次，需建立炉管更换预警机制，超期使用会导致温控漂移加剧。

七、进阶方向：RTA/激光退火与离子注入的替代演进

随着工艺节点向65nm、28nm甚至更先进节点演进，传统炉管扩散面临挑战：

结深控制困难——推进温度每升高10C，结深增加约20%，难以满足超浅结（Super-Steep Retrograde，SSJ）要求。

杂质分布不精确——恒定源扩散的浓度分布呈余误差函数形，难以实现灵活的设计分布。

快速热退火（RTA, Rapid Thermal Anneal）：升温速率10~100C/s，在1050~1150C区间处理5~60秒，结深可精确控制在0.05~0.20um范围，已广泛应用于28nm及以下SDE形成。RTA的优势在于热预算（Thermal Budget）大幅降低，抑制杂质过度扩散，同时通过快速升温保持高浓度掺杂层（SPIK-doped层）的激活率。

激光退火（Laser Anneal）：局部光斑扫描加热，峰值温度1300~1400C，持续时间us~ms量级，结深可控制在10nm级别，杂质激活率超过90%，是FinFET源漏外延前形成超浅结的关键技术。激光退火的缺点是设备成本极高（单台超过500万美元），产能受限，目前仅用于先进逻辑与存储器的关键层。

离子注入（Ion Implantation）取代扩散：离子注入配合RTP退火，可在低温（不超过600C）完成掺杂，剂量与能量精确可控，结深由注入能量独立控制，已成为先进制程的主流掺杂方式。然而离子注入设备昂贵、掺杂效率低（大量粒子被晶格无序阻挡），在大功率器件和模拟IC的厚外延层中，扩散仍是首选方案。两者协同使用，是当前主流Fab的标准配置。

---

大家在实际生产中遇到过扩散工艺的哪些坑？温度漂移、片内均匀性差、还是接触电阻超标？欢迎在评论区分享你的失效分析和解决方案，一起交流！

如果觉得这篇文章对你有帮助，欢迎点赞、收藏！你们的支持是我持续输出半导体制造干货的最大动力。

半导体智能制造 | MES工程师实战笔记

https://blog.csdn.net/yeflashzhihui

---

注入的均匀性依赖扫描系统与束流稳定性的配合：扫描负责覆盖片内位置，束流稳定决定剂量一致性。二者之一不稳定都会表现为片内或片间的剂量分布偏差。

【常见坑】

• 该事故的直接教训：扩散工艺对温度的敏感性极高——温度每升高10C，扩散系数D约增加约35%~50%（Arrhenius关系），工艺窗口极为狭窄，必须建立严格的温控监控与实时补偿机制。这也正是本文需要深入探讨扩散工艺内在机理的原因。
• DOE矩阵与测量结果（方块电阻四探针法，5点梅花布点）： 工艺A（950C/30min）-> 实测Rs=156 Ω/sq，xj=0.38um（SIMS验证），符合规格 [OK] 工艺B（1050C/30min）-> 实测Rs=89 Ω/sq，xj=0.82um，…
• 3. 安全注意事项 扩散炉使用高温（800~1200C）石英管炉，必须严格遵守高温操作规程，佩戴隔热手套和防护面罩。 POCl3（磷源）与BBr3（硼源）为有毒气体，扩散系统必须配备高效的尾气处理装置（Scrubber），并在气源管路安装负压传感器与紧急切断阀。
• 随着工艺节点向65nm、28nm甚至更先进节点演进，传统炉管扩散面临挑战： 结深控制困难——推进温度每升高10C，结深增加约20%，难以满足超浅结（Super-Steep Retrograde，SSJ）要求。 杂质分布不精确——恒定源扩散的浓度分布呈余误差函数形，难以实现灵活的设计分布。
• 大家在实际生产中遇到过扩散工艺的哪些坑？温度漂移、片内均匀性差、还是接触电阻超标？欢迎在评论区分享你的失效分析和解决方案，一起交流！

常见问题（FAQ）

Q：为什么注入剂量正常，器件电性却整体偏移？

A：除剂量外还需检查能量、角度与退火条件。剂量只决定总浓度，分布形状由能量与角度决定，而激活率由退火决定。三者任一偏差都会反映到阈值电压上，因此必须作为一套参数联合管控。

Q：倾斜注入的目的是什么？

A：主要是抑制沟道效应，避免离子沿晶格通道异常深入造成剖面拖尾。倾角需与设备晶向标定配合，倾斜后还需考虑阴影效应，避免高深宽比图形一侧遮挡。

Q：热预算超标会带来什么后果？

A：杂质剖面会因扩散而展宽，浅结变深，直接改变器件特性。更隐蔽的影响是已形成的界面层增厚，导致接触电阻上升。因此在工艺开发阶段就要做全流程热预算核算。

Q：为什么注入后电性要到退火后才稳定？

A：注入态存在大量晶格损伤且杂质未处于替位位置，此时电性并未稳定。退火修复晶格并使杂质激活，器件电性才趋于预期值。因此注入工序的中间测试只能反映趋势，不能作为最终判定依据。

Q：倾斜注入有什么副作用？

A：倾斜注入在抑制沟道效应的同时会引入阴影效应：高深宽比图形的一侧可能被遮挡导致注入不足。因此在选择倾角时需要评估图形形貌，必要时通过旋转注入或分步注入来补偿。

【总结】

离子注入与扩散的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。离子注入（Ion Implantation）取代扩散：离子注入配合RTP退火，可在低温（不超过600C）完成掺杂，剂量与能量精确可控，结深由注入能量独立控制，已成为先进制程的主流掺杂方式。沟道效应源于晶格的方向性通道：当入射方向与晶向平行时离子几乎不散射地深入衬底。通行抑制手段是倾斜注入（常见 7° 左右）或在注入前做预非晶化处理。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。

术语速查

• MES（Manufacturing Execution System，制造执行系统）：位于计划层与控制层之间，负责工单执行、过程追溯、数据采集与质量管控的信息系统。　工程意义：是打通 ERP 计划与车间现场的中间层。
• WAT（Wafer Acceptance Test，晶圆允收测试）：在晶圆完成制造后、划片前于测试键上进行的电性参数测试。　工程意义：是监控工艺是否处于规格内的关键闸门。
• DOE（Design of Experiments，实验设计）：通过有计划地改变输入因子并分析响应，识别关键因子与最优组合的统计方法。　工程意义：相比一次改一个变量的试错法，效率可提升数倍。
• Thermal Budget（Thermal Budget，热预算）：工艺全过程允许累积的热处理量，通常以 Dt（扩散系数×时间）衡量。　工程意义：热预算超标会使已形成的浅结扩散变宽。
• CP（Chip Probing，晶圆针测）：用探针卡对晶圆上每颗芯片进行功能与参数测试，并生成 Bin Map。　工程意义：CP 良率是判断是否继续封装的主要依据。
