半导体百科_先进制程良率爬坡：从研发到量产的工程挑战

【摘要】

本文系统梳理良率分析与根因定位领域的核心问题与落地路径。在半导体产业的竞争格局中，良率（Yield）是决定芯片制造成本和盈利能力的最核心因素。全文围绕「问题背景：良率爬坡——半导体制造的"死亡之谷"、技术原理：良率爬坡的四大核心方法论、实战案例：某28nm产品良率从55%到90%的爬坡历程、完整代码：良率预测模型与SPC监控、效果对比：不同良率提升策略的效果评估」逐层展开，给出原理说明、实操步骤与验证方法。核心结论：半导体智能制造 | MES工程师实战笔记 -- 关注我，查看更多FAB实战经验。补充说明：良率分析的第一步是把损失结构化：按 Bin 分类统计各失效类型的占比，再做 Pareto 排序，找出贡献最大的少数项。没有分类的良率数字无法指导行动。

【核心要点】

• 问题背景：良率爬坡——半导体制造的"死亡之谷"：在半导体产业的竞争格局中，良率（Yield）是决定芯片制造成本和盈利能力的最核心因素。一个先进制程节点从研发成功（器件功能验证通过）到大规模量产（良率达到商业化…
• 技术原理：良率爬坡的四大核心方法论：缺陷根因分析是良率爬坡的起点和核心。常用的分析方法包括：KLA缺陷扫描+SEM复查（ADC自动缺陷分类）、EDX成分分析、…
• 实战案例：某28nm产品良率从55%到90%的爬坡历程：案例背景：某晶圆厂28nm逻辑产品的初始良率为55%（NTO阶段），距离量产目标85%差距显著。
• 完整代码：良率预测模型与SPC监控
• 效果对比：不同良率提升策略的效果评估：在良率爬坡过程中，不同策略的投入产出比差异显著。根据行业数据，缺陷密度降低（Defect Density Reduction）每减少0.1/cm²可带来约5-8…
• 实施建议：良率爬坡组织架构与流程：1. 建立良率提升专项团队（YIT）：建议由YE（良率工程师）、PIE（工艺整合工程师）、PE（工艺工程师）、…

【适用场景】

• 良率骤降的快速归因：从 Bin 分类到空间分布再到 Commonality 的完整链条。
• 良率预测模型建设的数据治理与特征筛选。
• 工艺参数与良率的关联分析及因果验证。
• Bin Map 形态异常的设备与工序定位。

一、问题背景：良率爬坡——半导体制造的"死亡之谷"

在半导体产业的竞争格局中，良率（Yield）是决定芯片制造成本和盈利能力的最核心因素。一个先进制程节点从研发成功（器件功能验证通过）到大规模量产（良率达到商业化可接受水平），通常需要经历一个被称为"良率爬坡"（Yield Ramp）的艰难过程。这个阶段往往持续12-24个月，期间的良率曲线呈现经典的S形增长特征——初期缓慢爬升，中期加速提升，后期趋于饱和。对于3nm及以下节点，良率爬坡的难度和周期均显著增加，甚至成为决定工艺节点能否商业化的关键瓶颈。

良率爬坡的挑战源于多个维度：首先，先进制程涉及的工艺步骤数量激增（从28nm约300步到3nm超过1500步），每一步的缺陷和偏差都会影响最终良率；其次，新的器件结构（FinFET→GAA FET→CFET）引入了全新的工艺模块和工艺窗口；第三，良率学习速度（Learning Rate）受限于实验晶圆的数量和量测资源——每片12英寸晶圆的成本已超过4000美元，大幅实验的成本极高。因此，建立系统化的良率提升方法论，包括缺陷根因分析、工艺窗口优化、良率模型预测和设计-工艺协同优化（DTCO），成为每家芯片制造企业的核心竞争力。本文将系统介绍良率爬坡的方法论框架和实战经验。

▲ 图1：典型先进制程良率爬坡曲线，呈现S形增长，12-18个月达到量产目标（85%）

二、技术原理：良率爬坡的四大核心方法论

2.1 缺陷根因分析（RCA）

缺陷根因分析是良率爬坡的起点和核心。常用的分析方法包括：KLA缺陷扫描+SEM复查（ADC自动缺陷分类）、EDX成分分析、TEM剖面分析和电性失效分析（EFA）。根因分析遵循"5W1H"原则——What（缺陷类型是什么）、Where（哪个工艺步骤/位置）、When（何时首次出现）、Why（根本原因是什么）、How（如何消除）。在先进制程中，约70%的良率损失由系统性缺陷（Systematic Defect）引起，仅30%是随机缺陷（Random Defect）。系统性缺陷的根因通常与光刻焦点偏移、刻蚀负载效应（Loading Effect）、CMP（化学机械抛光，Chemical Mechanical Polishing）碟形凹陷（Dishing）等工艺参数偏移有关。

2.2 工艺窗口量化（Process Window）

工艺窗口是指使器件性能满足规格要求的工艺参数范围。量化工艺窗口的常用方法是使用DOE（实验设计）手段画出工艺窗口边界（Process Window Boundary），工作量考核指标为工艺窗口指数PWI（Process Window Index）。PWI>1表示当前参数在窗口内，值越小越好。对于光刻工艺，PW量化通过聚焦-曝光矩阵（FEM）实现；对于刻蚀工艺，通过CF₄/O₂气体比例-偏压功率-压力三维DOE实现。通常要求工艺窗口的Cpk（过程能力指数，Process Capability Index）≥1.67（对应5σ质量水平）。

2.3 良率模型与预测

良率模型可以将缺陷密度映射到最终芯片良率。最经典的模型是Murphy模型和Poisson模型。Poisson模型假设缺陷随机分布，良率Y = exp(-D₀·A)，其中D₀是缺陷密度、A是芯片面积。但实际缺陷分布往往是聚集的（Clustered），负二项式模型（Negative Binomial）能更准确描述聚集缺陷场景。对于复杂产品，芯片良率还受到电路密度和关键面积（Critical Area）的影响，需要通过VSB（电压对比测试）和MCM（存储器单元测试）数据进行修正。现代良率分析平台（如yieldHub系统）利用机器学习预测良率热点，准确率可达85%以上。

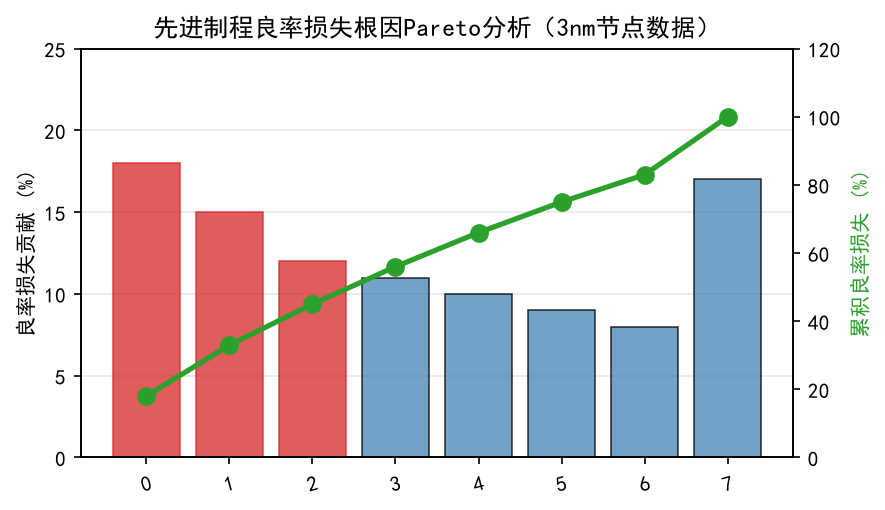

▲ 图2：先进制程良率损失根因Pareto（帕累托分析，Pareto Analysis）分析，前三大根因贡献约45%的良率损失

三、实战案例：某28nm产品良率从55%到90%的爬坡历程

案例背景：某晶圆厂28nm逻辑产品的初始良率为55%（NTO阶段），距离量产目标85%差距显著。良率损失的主要表现是SRAM存储单元的功能失效（Bit Fail），占比约70%的总失效芯片。团队需要在6个月内将良率提升至85%以上，以满足客户量产交付要求。

第一阶段（第1-8周）：根因排查。通过SRAM fail bit map分析发现，失效位呈现"列簇"模式（Column Cluster），而非随机分布，指向光刻或刻蚀的系统性问题。进一步使用CD-SEM和TEM分析发现，contact层（CT）在特定区域的底部CD（关键尺寸，Critical Dimension）偏小约15%，导致接触电阻过大。根因锁定在光刻过程的焦点偏移（Focus Shift）——扫描式光刻机在晶圆边缘区域的焦点校准存在系统性偏差，偏差量约45nm。

第二阶段（第9-20周）：工艺窗口优化。光刻部门重新进行了FEM（聚焦-曝光矩阵）实验，将工艺窗口的DOF（焦深）从120nm扩展至180nm。同时优化了光刻胶涂布厚度，从210nm调整至195nm，改善底部抗反射涂层（BARC）的反射抑制效果。刻蚀部门同步调整了刻蚀气体的NF₃/O₂比例，降低CT刻蚀的微负载效应。经过三轮DOE迭代，CT的底部CD均匀性从±8%改善至±3%。

第三阶段（第21-26周）：缺陷控制与良率倍增。引入晶圆边缘曝光控制（Edge Exposure），消除边缘区域的图形异常。同时优化清洗工艺，在CT刻蚀后增加稀释HF浸洗步骤，去除聚合物残留。最终良率在第26周达到89%，提前两周达成量产目标。

四、完整代码：良率预测模型与SPC监控

import numpy as np
import matplotlib.pyplot as plt

def yield_model_poisson(D0, A):
    """Poisson良率模型 Y = exp(-D0*A)"""
    return np.exp(-D0 * A)

def yield_model_murphy(D0, A):
    """Murphy良率模型"""
    return ((1 - np.exp(-D0*A)) / (D0*A))**2

def yield_model_negative_binomial(D0, A, alpha=2.0):
    """负二项式良率模型（考虑缺陷聚集）"""
    return (1 + D0*A/alpha)**(-alpha)

def yield_learning_curve(week, Y0=0.05, Ymax=0.92, k=0.08, t0=30):
    """良率学习曲线（Logistic模型）"""
    return Y0 + (Ymax - Y0) / (1 + np.exp(-k*(week - t0)))

def defect_density_trend(start, target, weeks, decay=0.15):
    """缺陷密度随时间衰减模型"""
    D0 = start * np.exp(-decay * np.arange(weeks))
    D0[D0 < target] = target
    return D0

# 分析示例
A_chip = 100  # mm²
D0 = np.linspace(0.5, 0.01, 50)
Y_p = yield_model_poisson(D0, A_chip)
Y_m = yield_model_murphy(D0, A_chip)
Y_nb = yield_model_negative_binomial(D0, A_chip)

plt.plot(D0, Y_p, label='Poisson')
plt.plot(D0, Y_m, label='Murphy')
plt.plot(D0, Y_nb, label='Negative-Binomial')
plt.xlabel('缺陷密度 D0 (/cm²)')
plt.ylabel('良率 Y')
plt.legend(); plt.grid(alpha=0.3); plt.show()

五、效果对比：不同良率提升策略的效果评估

在良率爬坡过程中，不同策略的投入产出比差异显著。根据行业数据，缺陷密度降低（Defect Density Reduction）每减少0.1/cm²可带来约5-8%的良率提升，是ROI最高的策略。工艺窗口优化通常可贡献3-5%的良率提升，但执行周期较长（约8-12周）。DTCO（设计-工艺协同优化）可以在不改变工艺条件的情况下通过版图优化提升2-3%的良率，但需要设计团队的深度参与。

在成本方面，每种策略的投入也不同。缺陷根因分析需要在KLA缺陷扫描仪和SEM复查上投入大量机时，一个完整RCA流程约消耗24-48小时机时（成本约500-1000美元/片）。工艺窗口优化需要消耗实验晶圆（每片12英寸约4000美元），一次完整DOE需要10-30片。DTCO则需要EDA工具授权和设计团队工时（成本约50-100万美元/月）。建议的策略组合是：初期以RCA+缺陷控制为主（快速见效），中期引入工艺窗口优化（持续改善），后期利用DTCO冲击最终良率瓶颈。

六、实施建议：良率爬坡组织架构与流程

1. 建立良率提升专项团队（YIT）：建议由YE（良率工程师）、PIE（工艺整合工程师）、PE（工艺工程师）、DEF（缺陷分析工程师）和DT（设计团队）组成跨功能团队。每日召开早会（Daily Stand-up），每周召开良率评审会（Weekly Yield Review），统一使用良率看板（Yield Dashboard）追踪关键指标。

1. 建立良率问题的等级化处理机制：A级（良率影响>5%）问题需在24小时内完成根因分析，72小时内给出解决方案；B级（1-5%）问题在1周内解决；C级（<1%）问题纳入持续改善计划。所有A/B级问题必须记录到FMEA（失效模式与影响分析）数据库中。

1. 强化量测和检测资源管理：在爬坡初期，建议每批晶圆进行100%的缺陷扫描+10%的SEM复查+5%的电性测试。随着良率稳定，可逐步降低抽检比例。特别关注CP（Chip Probing）和FT（Final Test）数据的关联性分析，建立电气参数与良率的映射关系模型。

1. 建立工艺变更管理规范：任何可能影响良率的工艺变更必须经过严格的ECN（工程变更通知）流程，包括：离线验证（Offline Qual）→少量流片验证（Short Loop）→批次验证（Lot Qual）→全面放行（Full Release）四个阶段，每个阶段设置明确的Pass/Fail标准。严禁未经验证的工艺变更直接用于量产批次。

七、进阶方向：AI+良率爬坡的未来

传统良率爬坡严重依赖资深工程师的经验判断，这种方法在面对3nm以下节点的复杂缺陷模式时已力不从心。AI技术的引入正在改变这一局面。基于CNN的自动缺陷分类系统可识别超过100种缺陷类型，分类准确率达95%以上，且处理速度是人工的100倍。基于图神经网络（GNN）的良率预测模型可以将产品级良率预测准确率提升至90%以上，从而实现"先预测后验证"的主动良率管理。

更进一步，数字孪生（Digital Twin）技术在良率爬坡中的应用正在加速。通过构建从设计到制造的完整数字模型，可以在虚拟环境中预测工艺参数变化对良率的影响，大幅减少实验晶圆消耗。闭环APC（先进过程控制）系统利用In-Line量测数据实时调整工艺参数，将工艺偏差控制在极小范围内。这些技术的融合将推动良率爬坡从"事后分析"向"事前预防"转变，有望将爬坡周期从18个月缩短至6-9个月。

────────────────────────────────────────

[要点] 粉丝专属福利

如果你对「良率爬坡」还有更多疑问，或者想深入学习半导体工艺的完整知识体系，欢迎关注我，每天更新一篇半导体深度技术文章！从器件物理到工艺集成，从良率提升到设备原理，带你从入门到精通。

[评论] 评论区互动话题

你在实际工作中遇到过良率爬坡相关的哪些坑？是工艺参数调优的困境，还是设备异常排查的难题？欢迎在评论区分享你的经验和教训，点赞最高的三位小伙伴将获得《半导体工艺整合》电子版资料一份！

博客主页：https://blog.csdn.net/yeflashzhihui

半导体智能制造 | MES工程师实战笔记 -- 关注我，查看更多FAB实战经验

---

【常见坑】

• 良率爬坡的挑战源于多个维度：首先，先进制程涉及的工艺步骤数量激增（从28nm约300步到3nm超过1500步），每一步的缺陷和偏差都会影响最终良率；其次，新的器件结构（FinFET→GAA FET→CFET）引入了全新的工艺模块和工艺窗口；
• 用相关性结论直接指导工艺调整。两个参数同时变化不代表因果关系，误判会误导工艺方向并消耗大量验证资源。
• 归因停在模型输出层面。SHAP 贡献度只说明模型怎么想，不说明物理上为什么，必须回到工艺流程做验证。
• 数据治理缺位就直接建模。缺失值填补方式、离群值处理策略都会显著改变结论，未经治理的数据往往给出看似合理但完全错误的排序。
• 在样本不平衡时用准确率评估模型。良率损失通常是少数类，准确率高不代表有能力识别异常批次，应改看召回率与漏报代价。

常见问题（FAQ）

Q：良率下降时应该按什么顺序排查？

A：推荐四步：先把损失按 Bin 分类并做 Pareto，明确主要矛盾；再看空间分布形态缩小工序范围；然后用 Commonality 在设备与批次维度做交叉比对锁定嫌疑；最后做验证实验确认因果并实施纠正。顺序颠倒会让排查变成无头绪的普查。

Q：机器学习在良率分析里的作用被夸大了吗？

A：如果期望模型直接给出工艺调整量，那确实被夸大了。模型的可靠价值在于从上百个参数中快速排出嫌疑顺序，把工程师的精力集中在少数几个变量上。最终的物理结论仍必须由工艺验证来确认。

Q：良率预测模型的精度多少算可用？

A：取决于用途。用于整体趋势与容量规划，中等精度即可；用于筛选异常批次，更看重对少数异常的识别能力（召回率）与误报代价。忽略用途去追求高 R² 容易过拟合，反而失去实用价值。

Q：为什么模型在训练数据上表现很好，上线后却失效？

A：常见原因是分布漂移：工艺条件、设备状态或产品组合已经改变，而模型的训练区间未覆盖新情况。应建立周期性重训练机制，并对输入特征的分布做漂移监控，超出范围时暂停使用模型结论。

Q：良率提升应该先做哪些事？

A：建议按顺序：先建立完整且可信的数据采集（否则后续分析都不可靠），再做损失分类与 Pareto 排序（明确主要矛盾），然后聚焦贡献最大的少数项做深入归因，最后才是建模与预测。跳过前三步直接建模，通常得到的是无法落地的结论。

Q：随机缺陷导致的良率损失能预测吗？

A：可以预测其统计期望，但无法预测单一批次是否受影响。这类损失更适合用缺陷密度与良率模型估算长期水平，并据此设定控制目标，而不是追求逐批预测。把两类损失混在一起建模会降低整体有效性。

【总结】

良率分析与根因定位的难点往往不在单点技术，而在于把原理、数据与现场验证串成闭环。半导体智能制造 | MES工程师实战笔记 -- 关注我，查看更多FAB实战经验。空间分布是良率分析中最有信息量的维度。径向分布指向均匀性问题，边缘集中指向传输与夹持，与腔体位置对应的扇区分布指向设备差异，随机散点指向颗粒污染。图形态本身就是归因线索。建议先用小范围试点验证有效性，再逐步扩大适用范围，并保留完整的数据与判断记录以便复盘。
